Nút Chặn/Dẫn Hướng Ngăn Kéo Tủ Giày IKEA (Hemnes)

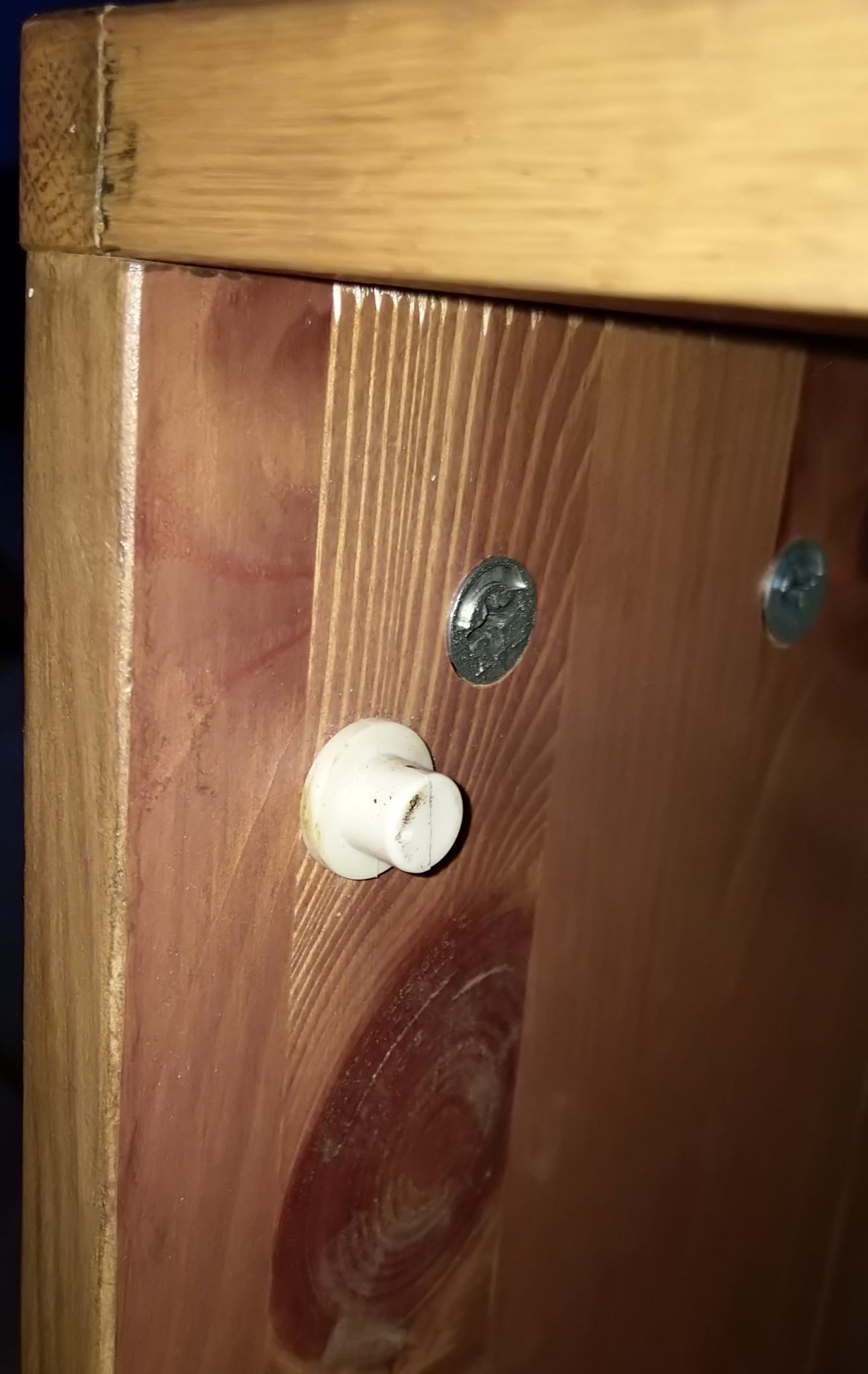

Tôi mua lại một tủ giày IKEA cũ (có lẽ là phiên bản cũ của tủ Hemnes) để độ lại thành một cái tủ tùy chỉnh cho vừa với căn phòng. Tủ cũ nhìn chung còn tốt, nhưng nhiều cái nút nhựa nhỏ để dẫn hướng ngăn kéo đã bị mòn và làm cho ngăn kéo hơi lỏng.

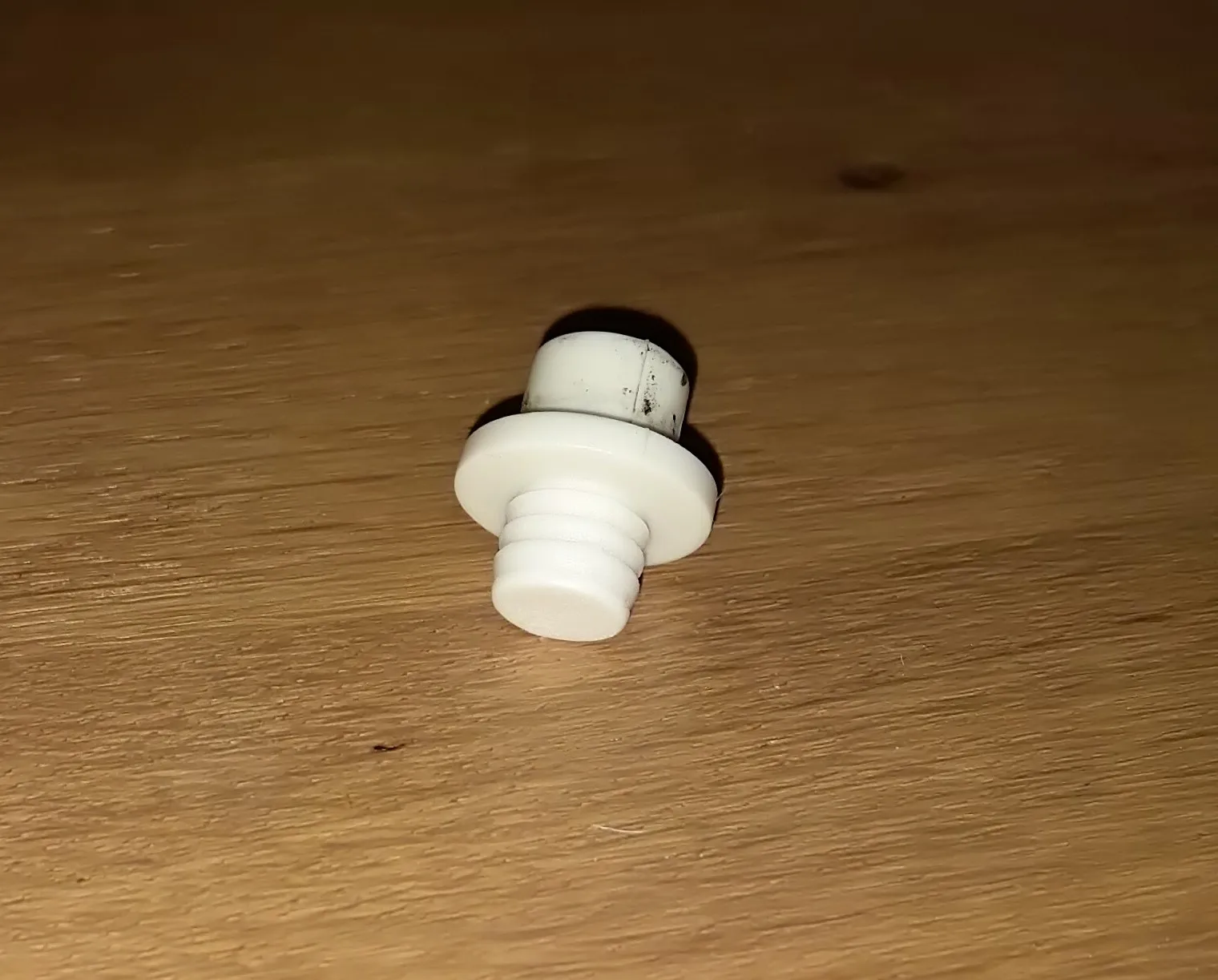

Vì vậy, tôi quyết định in mô hình thay thế có gia cố, với mặt bích rộng hơn để có thể vặn vào tủ, giúp ngăn kéo được dẫn hướng ổn định. Tôi dùng vít gỗ 3.5x18mm để cố định cái nút mới.

Tôi quyết định thêm cái chốt để nó khớp vào lỗ khoan sẵn trong tủ, để tôi không cần phải lo tìm đúng vị trí. Tuy nhiên, điều này có nghĩa là tôi phải in có hỗ trợ (hoặc có thể in thành hai phần rồi dán lại với nhau).

Đối với bản in của mình, tôi chọn PETG, vì nó dẻo hơn PLA. PLA có lẽ cũng dùng được, nhưng tôi chưa thử. Điều quan trọng là phải dùng đủ lớp vỏ ngoài để đảm bảo độ bền của bộ phận. Tôi in với 5 lớp vỏ ngoài và còn nhiều hơn nữa cho phần mặt bích (xem file .mf3 đính kèm). Tôi đã sử dụng hỗ trợ theo kiểu hữu cơ (organic-style supports), vì tôi thấy chúng dễ tháo hơn cấu trúc hỗ trợ thông thường. Chiều cao lớp không quá quan trọng, bản in của tôi là 0.20mm.

Lưu ý rằng các tủ giày IKEA mới hơn sử dụng một loại nút khác (Phần IKEA 116713), được cố định bằng vít. Tôi tin rằng mô hình của tôi cũng hoạt động với các tủ này, nhưng tôi chưa kiểm tra. Trong mọi trường hợp, bạn có thể xem thêm mô hình này:

Phòng khi bạn cần thay cả bản lề, hãy xem mô hình sau:
