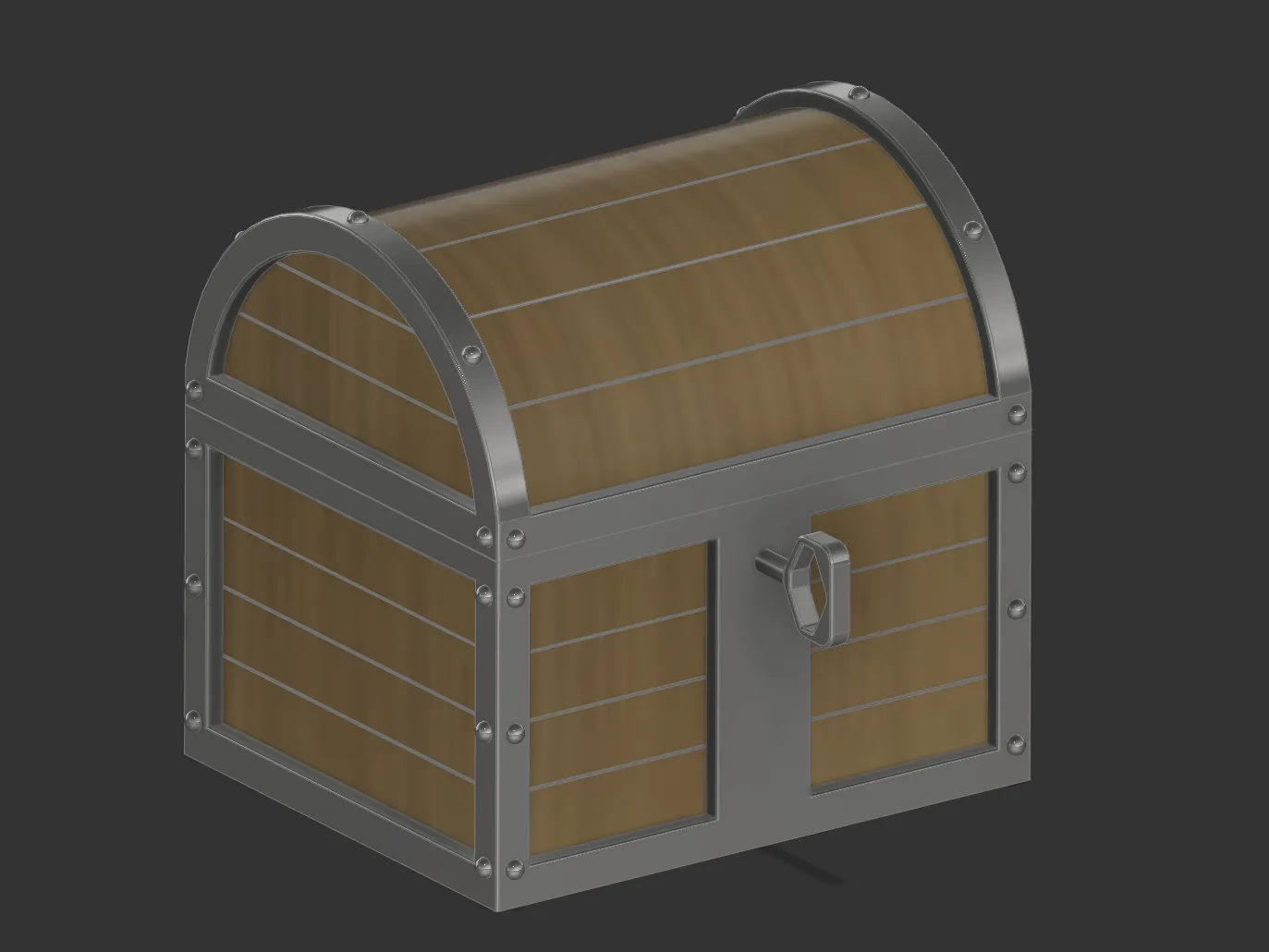

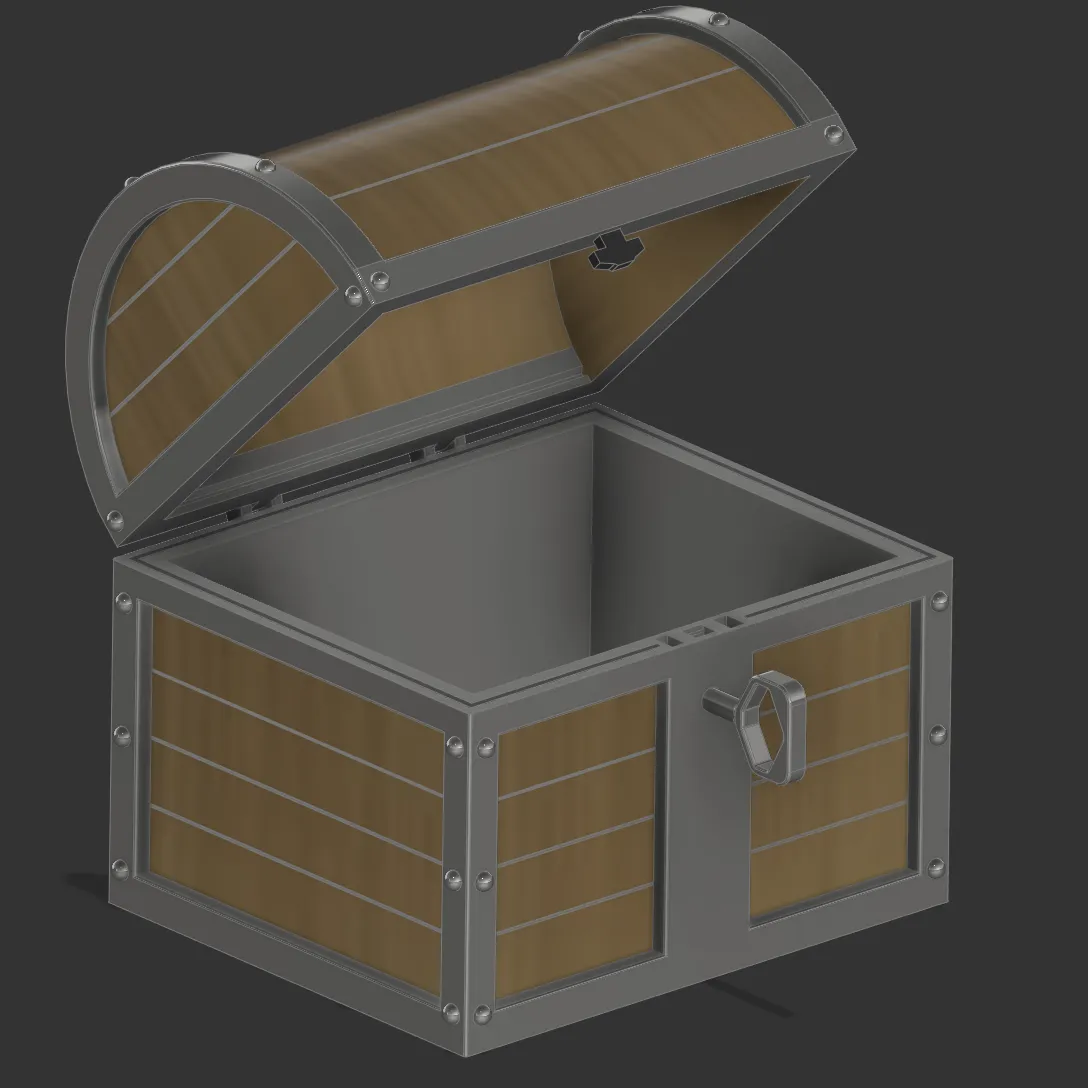

Rương Kho Báu Có Khóa

Chiếc rương kho báu với ổ khóa hoạt động được. Ổ khóa được thiết kế dựa trên cơ cấu đàn hồi (compliant mechanism). Chiều dài và chiều rộng của thể tích bên trong lần lượt là 170 và 210 mm.

Hướng dẫn in:

• Đảm bảo bạn thực hiện các biện pháp phòng ngừa để tránh cong vênh cho rương.
• Gioăng (seal) được thiết kế để in bằng TPU.

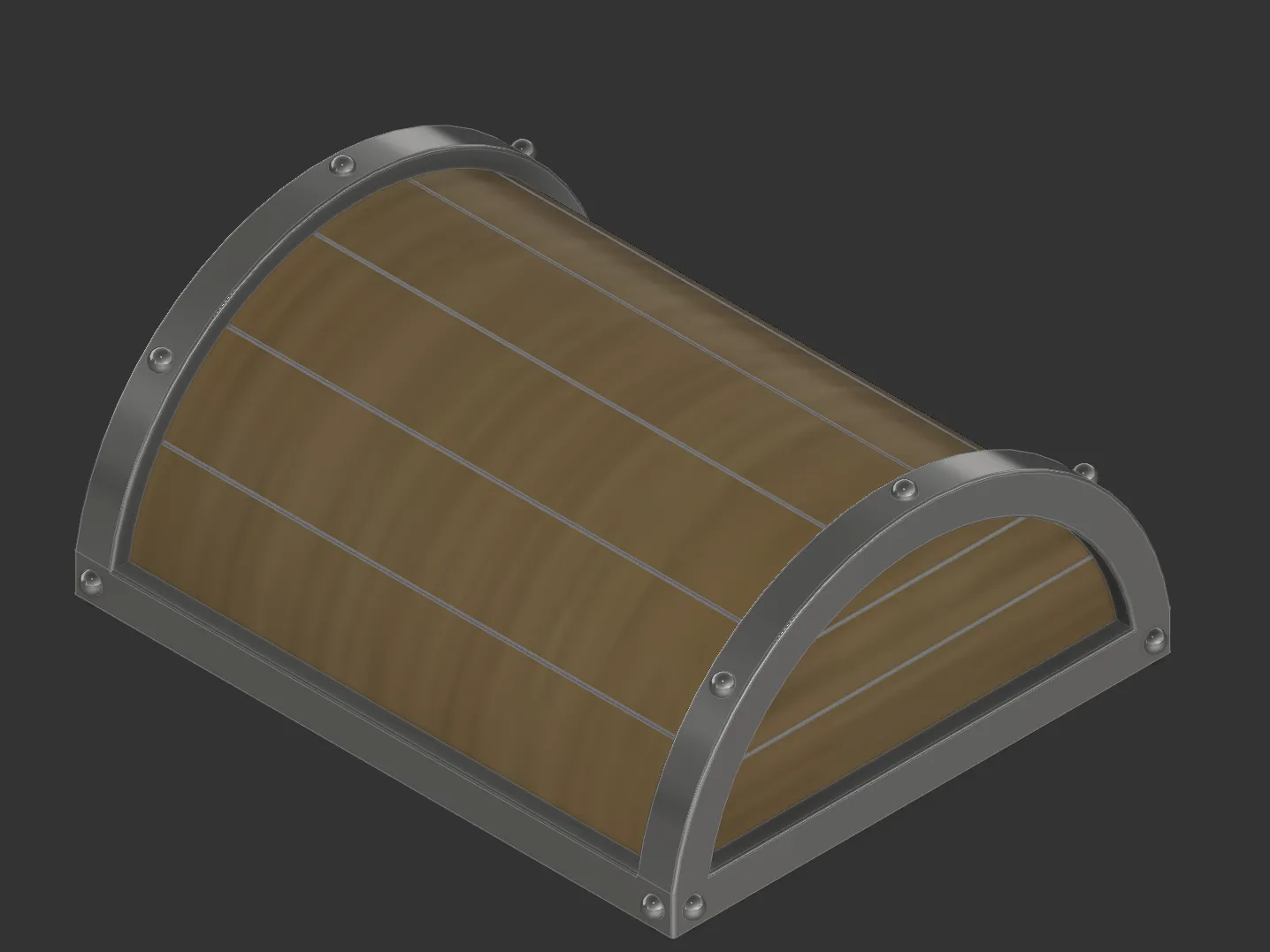

• Đảm bảo cài đặt overhang của bạn phù hợp cho phần trên của rương. Khả năng in sẽ được cải thiện trong bản cập nhật sắp tới.

Các bộ phận bổ sung cần thiết:

• 1x bu lông đầu trụ M2.5x8
• 2x bu lông đầu trụ M2.5x20 (hoặc dài hơn)
• 3x đai ốc M2.5

Hướng dẫn lắp ráp:

• Đặt bộ phận chèn (insert) vào giữa các thanh đàn hồi. Phần nhô ra hình lục giác của bộ phận chèn nên hướng ra mặt ngoài của rương. Phần nhô ra này thẳng hàng với lỗ cắt hình tròn được sử dụng cho chìa khóa.
• Đặt đai ốc M2.5 vào phần nhô ra hình lục giác của móc (hook).
• Bây giờ, móc có thể được lắp vào phần trên của rương. Đai ốc nên hướng ra phía ngoài của rương. Sau khi lắp xong, sử dụng bu lông M2.5x8 để cố định móc.
• Lắp gioăng vào rãnh của rương.
• Lắp hai đai ốc M2.5 vào các phần nhô ra hình lục giác của các lỗ cắt bản lề.
• Bây giờ, bạn có thể nối phần trên và phần dưới lại với nhau. Hoàn thiện bản lề bằng cách bắt hai bu lông M2.5x20 vào các lỗ cắt bản lề.
