Giá đỡ cuộn filament đứng độc lập không cần khoan tường

Giá treo tường Filament Shelf của chúng tôi đã nhận được nhiều sự phổ biến nhưng còn những người không thể khoan lỗ trên tường thì sao? Đừng lo lắng nữa với đơn vị đứng độc lập thân thiện với tường này! Thiết kế này cũng sử dụng ống EMT tường mỏng có thể rẻ hơn so với que gỗ, tùy thuộc vào nhà cung cấp.

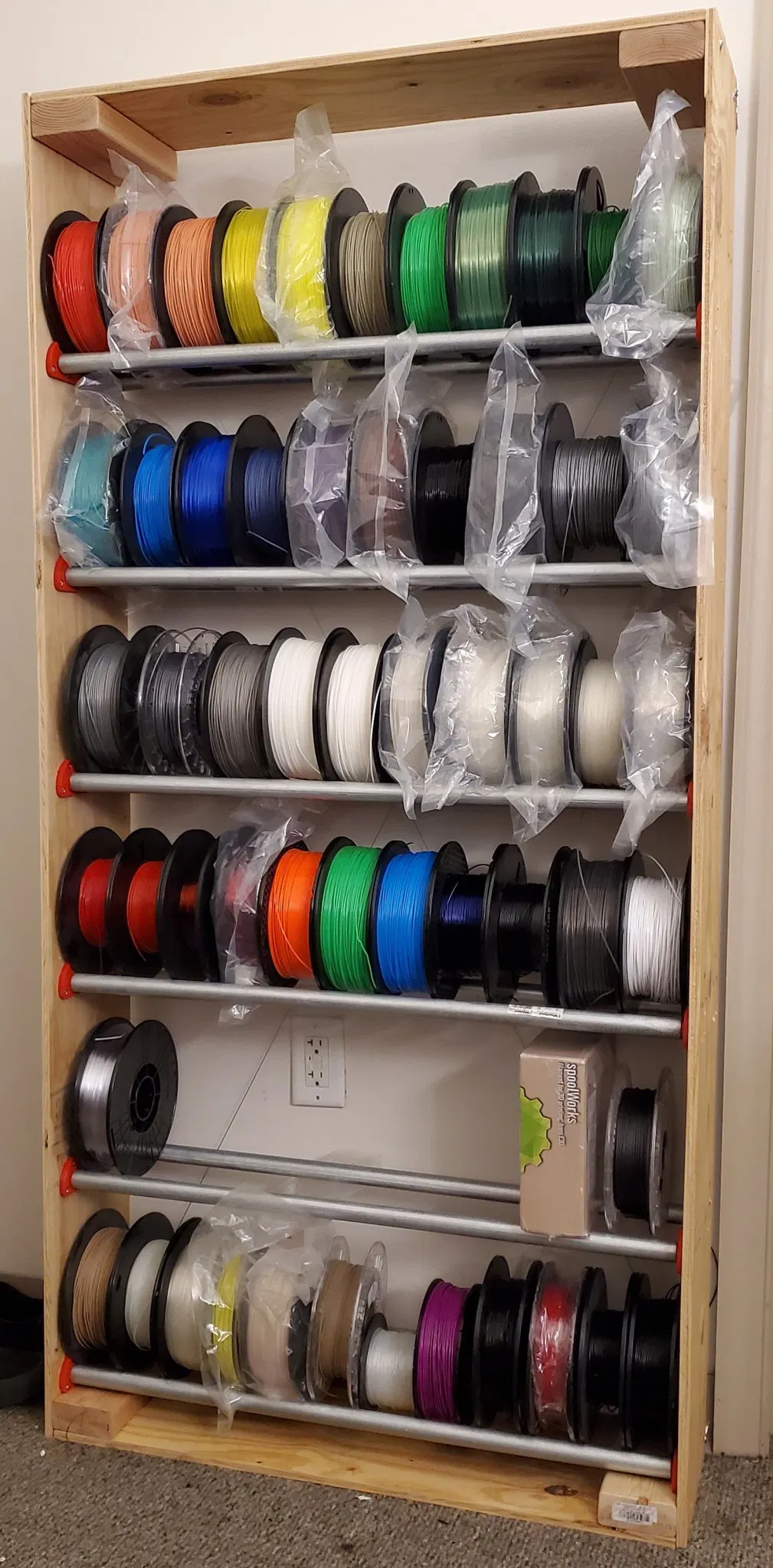

Đây là một kệ đứng độc lập đơn giản cho các cuộn filament được thiết kế để tiết kiệm không gian lưu trữ. Những lợi thế của thiết kế này so với việc chạy một thanh duy nhất qua tất cả các cuộn cho phép người dùng lấy bất kỳ cuộn nào mà không cần phải lấy các cuộn khác ra trước.

Hướng dẫn

Đối với mỗi kệ in:

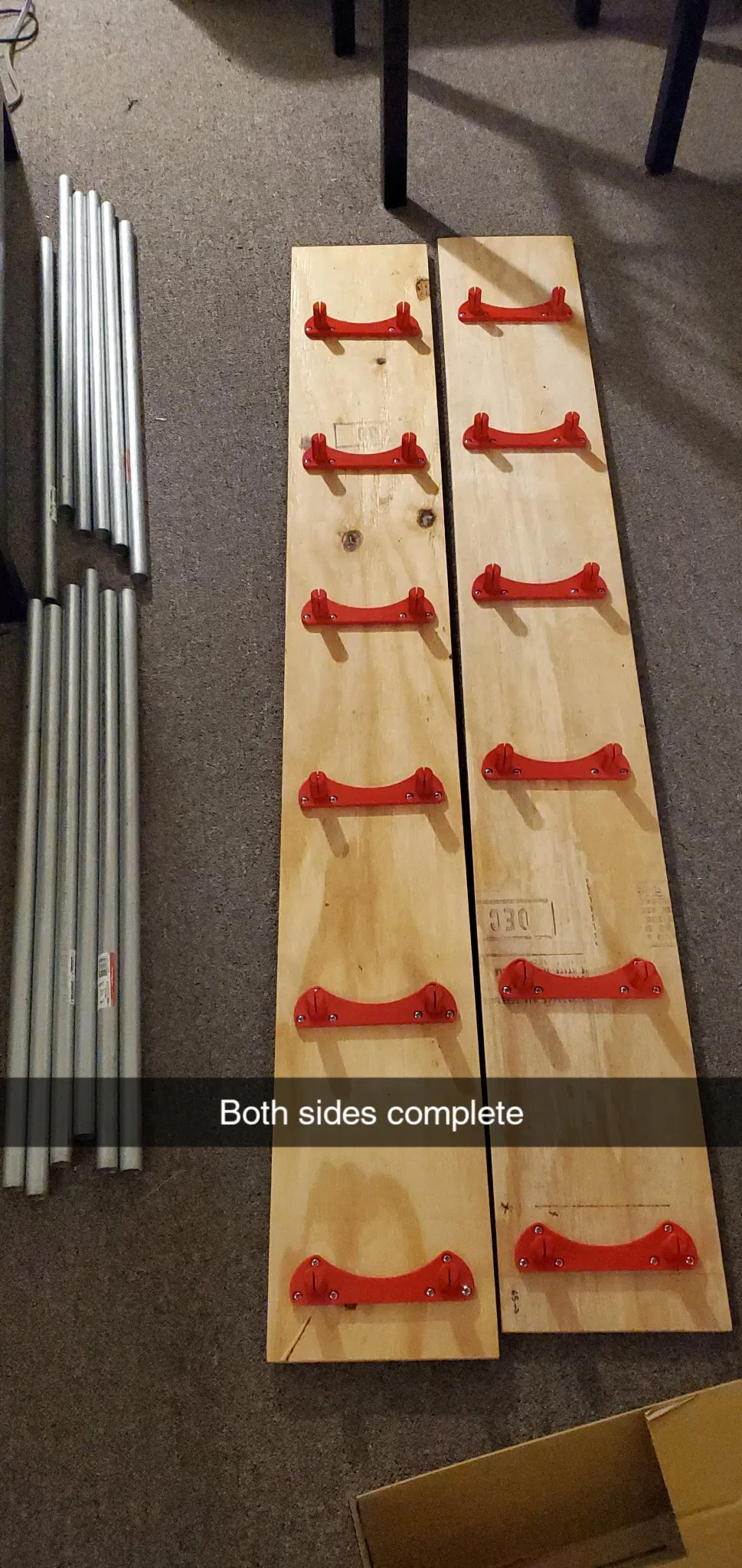

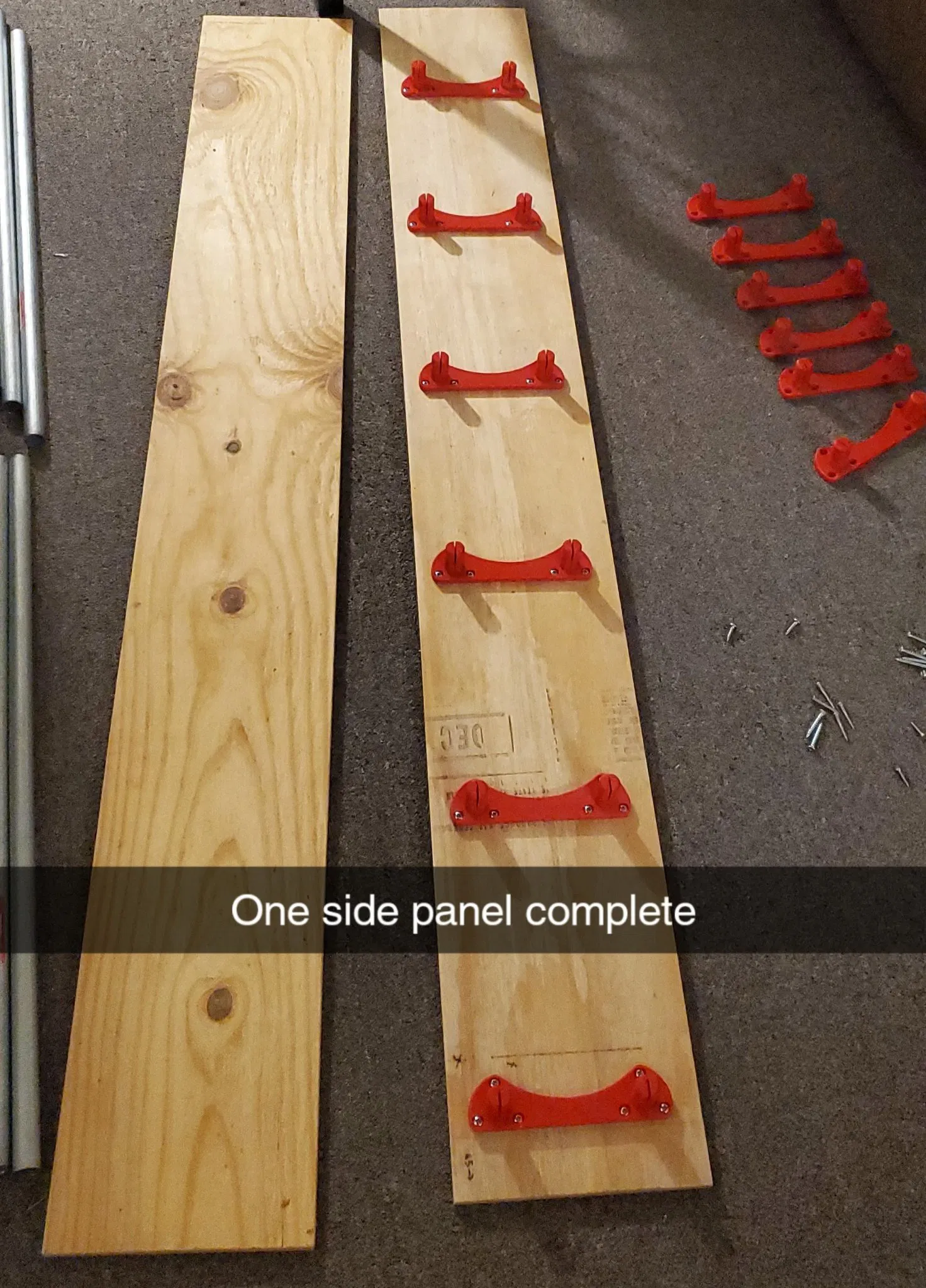

• 2x Giá đỡ ống cho mỗi kệ

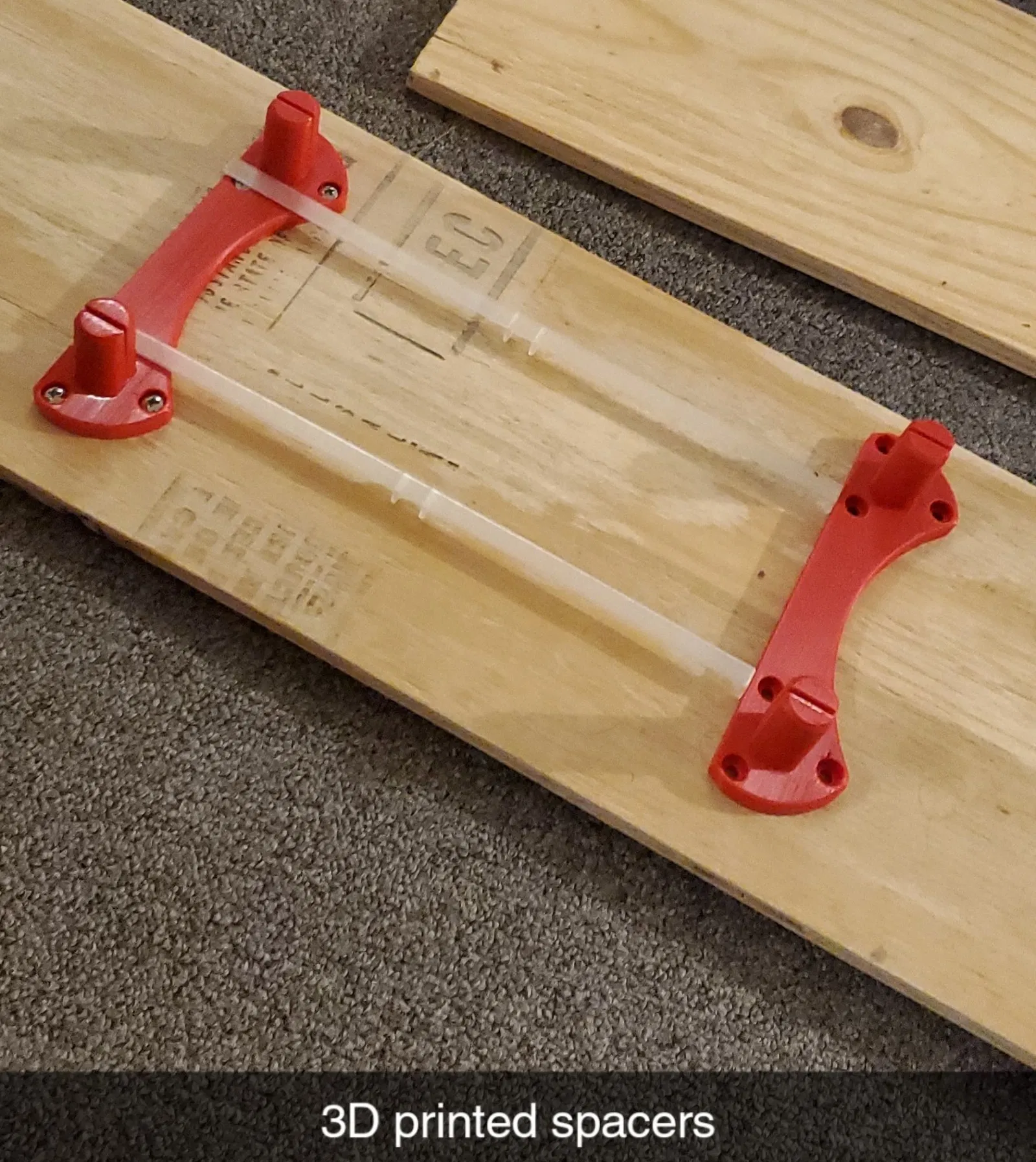

• 2x Vòng đệm giá đỡ ống - dùng để tạo khoảng cách giữa nhiều kệ trong khung

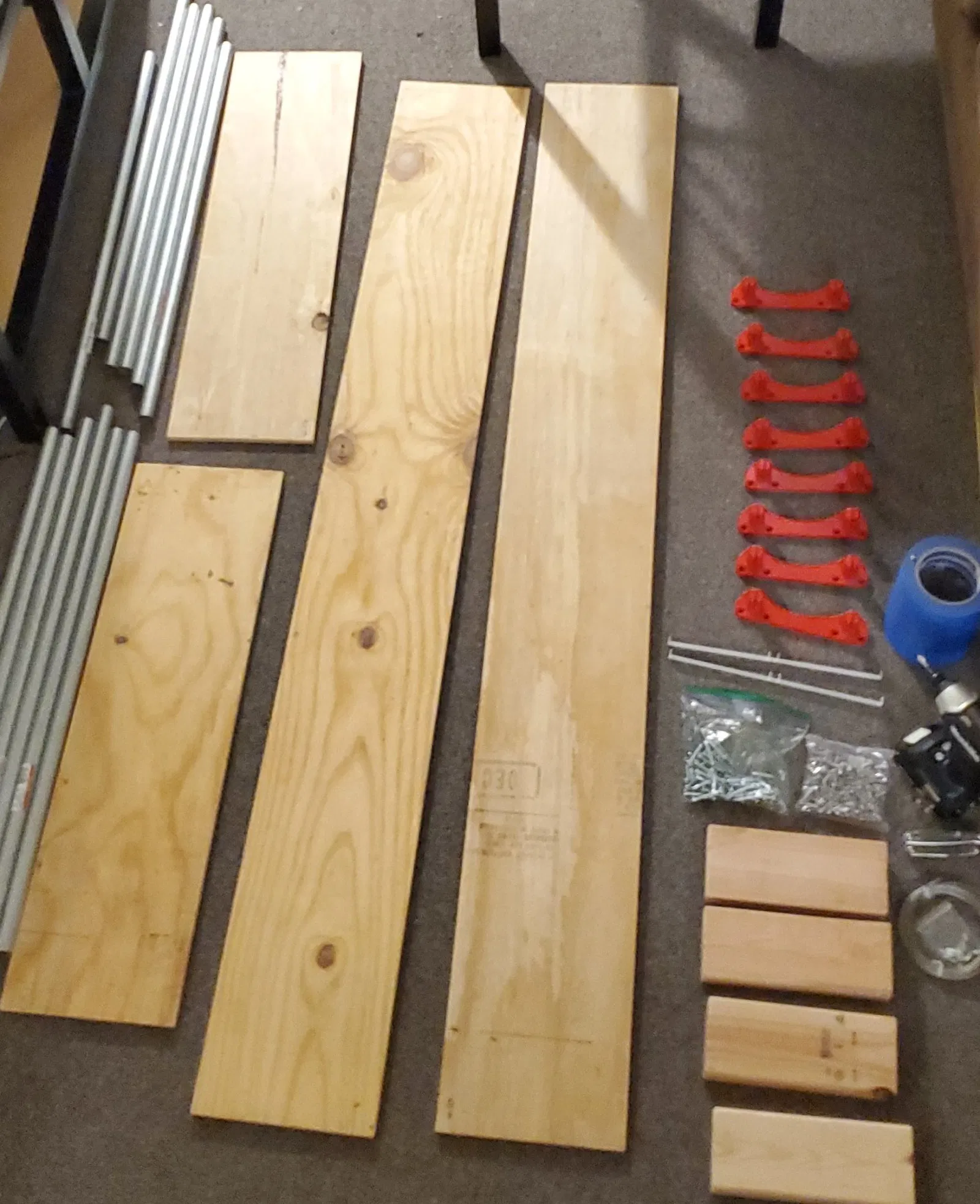

Các vật liệu khác:

• 2x ống EMT tường mỏng 1" cho mỗi kệ
• 12x vít #10x1/2" cho mỗi kệ + 16x cho khung

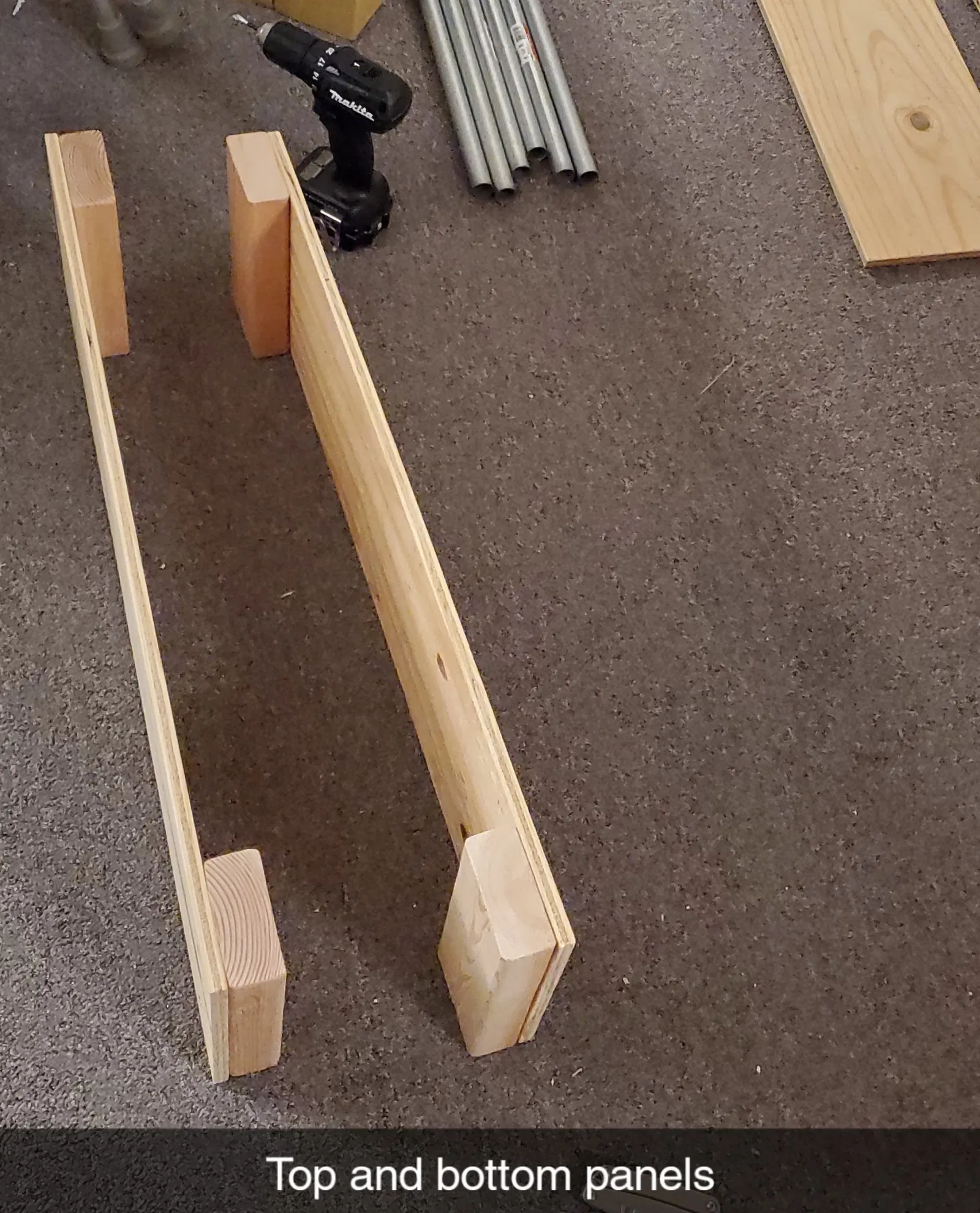

• 4x tấm plywood - được sử dụng làm khung - chiều rộng tối thiểu 8.5" - chiều dài tấm phụ thuộc vào chiều dài ống và số lượng kệ
• 4x gỗ 2x4 - cùng chiều dài với chiều rộng tấm (tối thiểu 8.5")

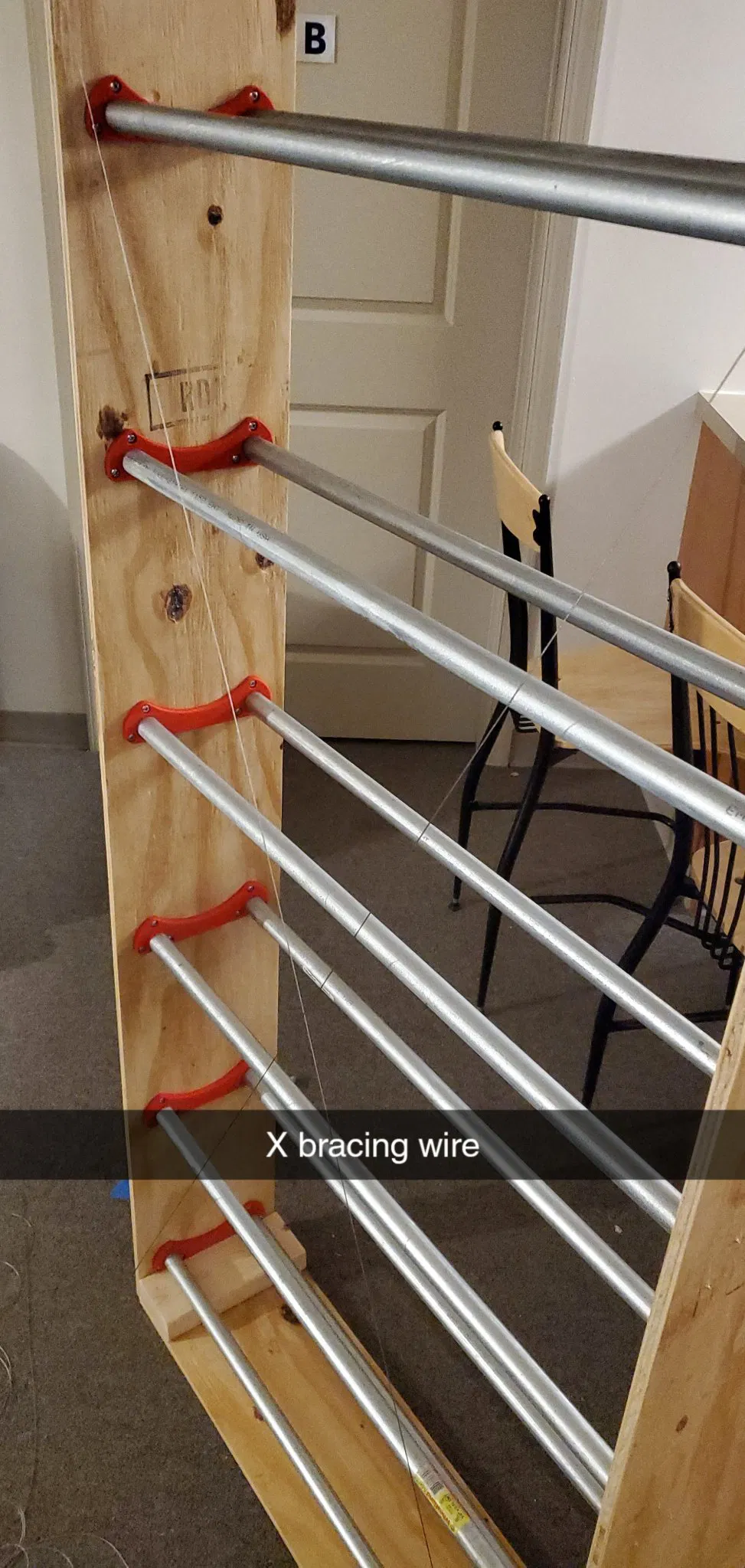

• Dây và phần cứng gia cố - nên thêm gia cố hình X bằng dây vào mặt sau của kệ (hoặc sử dụng mặt sau rắn) để tăng cường khung

Cài đặt in

Độ phân giải:

Lớp dày, đường kính đầu phun 50-75% (0.2-0.3 mm cho đầu phun 0.4 mm). Thiết kế này in rất tốt với các đầu phun lớn.

Chu vi:

3+

Mật độ lấp đầy:

30%

Vật liệu:

Chúng tôi đã sử dụng PETG nhưng thiết kế này nên được chế tạo đủ chắc chắn để thậm chí có thể sử dụng PLA nhưng PETG hoặc ABS/ASA sẽ hoạt động tốt nhất.
