Bộ chuyển đổi phễu cho chai nhựa 2 lít dùng trong in SLA

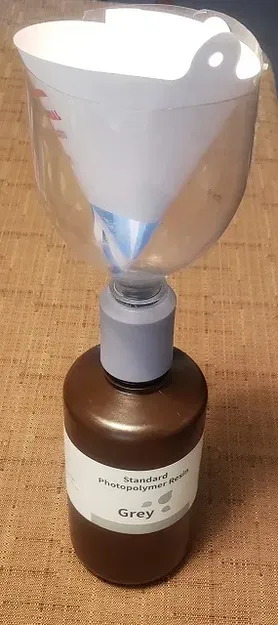

Thiết kế này cho phép gắn một chai 2 lít vào một chai nhựa. Chai 2 lít có thể được cắt và sử dụng như một phễu để đổ lại nhựa in SLA vào chai nhựa. Chai 2 lít tạo thành một phễu tuyệt vời và đủ lớn để đặt một bộ lọc bên trong. Bộ chuyển đổi có ren cho cả chai 2 lít cũng như chai nhựa.

Tôi đã thấy những phễu được làm từ chai 2 lít, nhưng tôi thấy chúng dễ bị đổ vì chỉ đơn giản ngồi trên chai. Tôi quyết định làm một bộ chuyển đổi có ren để gắn vào chai nhựa cũng như chai 2 lít. Bằng cách này, phễu sẽ không bị rơi ra.

Tôi đã thiết kế cái này với một chút khoảng trống thêm để nó có thể dễ dàng vặn vào cả hai chai. Nó không cần phải kín, chỉ cần gắn vào chai và không bị rơi ra.

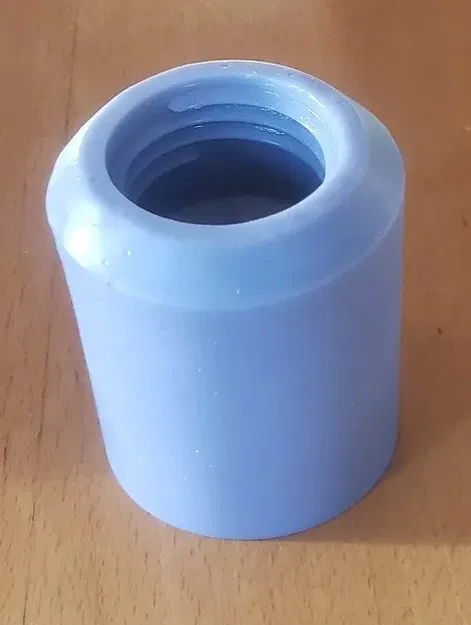

Tôi đã in cái này bằng cả máy in FDM và SLA.

• Đối với bản in FDM, tôi đã in nó ngược lại (phần thu hẹp ở dưới cùng) và sử dụng một vành ngoài. Không cần hỗ trợ.
• Đối với bản in SLA, tôi cũng đã in nó ngược lại và nghiêng ở góc 45 độ.

Nguy hiểm, chi tiết kỹ thuật cho những người làm! Ai biết rằng các hình thức ren chai lại phức tạp như vậy!

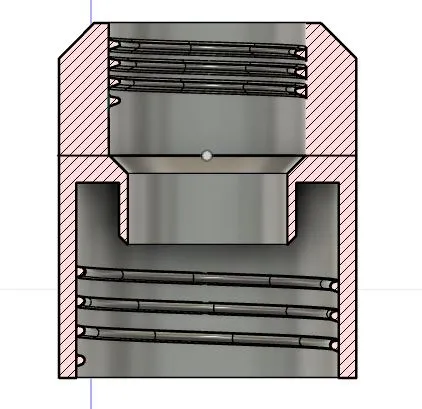

Vì đã mất nhiều thời gian nghiên cứu và thử nghiệm để có được các hình thức ren chính xác, tôi nghĩ rằng tôi sẽ chia sẻ những phát hiện của mình. Chai 2 lít sử dụng ren PCO1881. Các liên kết sau đây là chi tiết về thông số ren. Sau nhiều phân tích, tôi xác định rằng chai nhựa sử dụng hình thức ren PCF-38P-4 (hoặc một biến thể của nó).

Kích thước ren nắp chai nước ngọt (imajeenyus.com)

ISBT - Tải xuống thông số ren ISBT

3784253-21.pdf (isbt.com) ← PCO1881

pcf38p4.pdf (isbt.com) ← PCF-38P-4
