Ghép hình Tetris Cân Bằng

Tổng quan

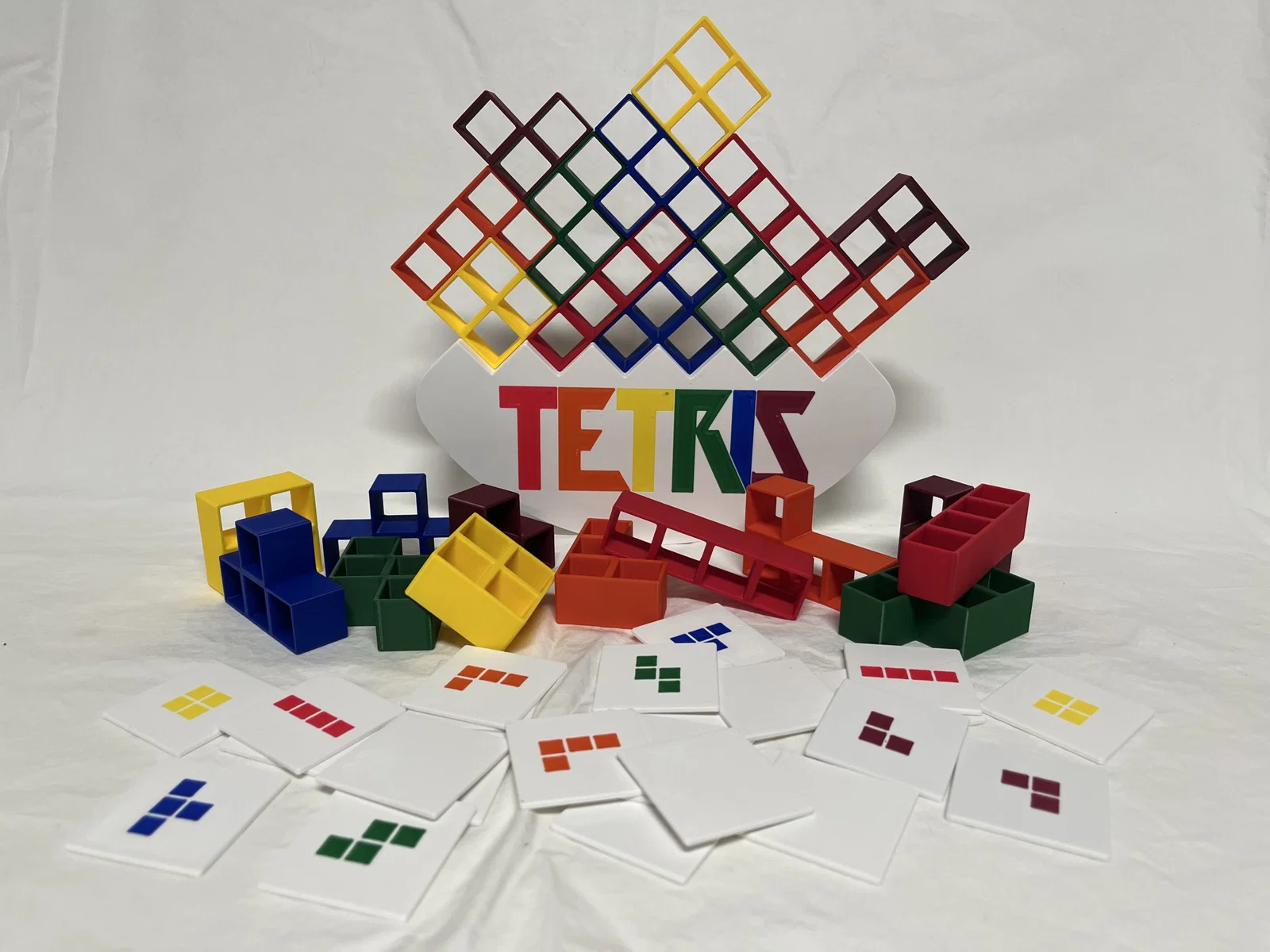

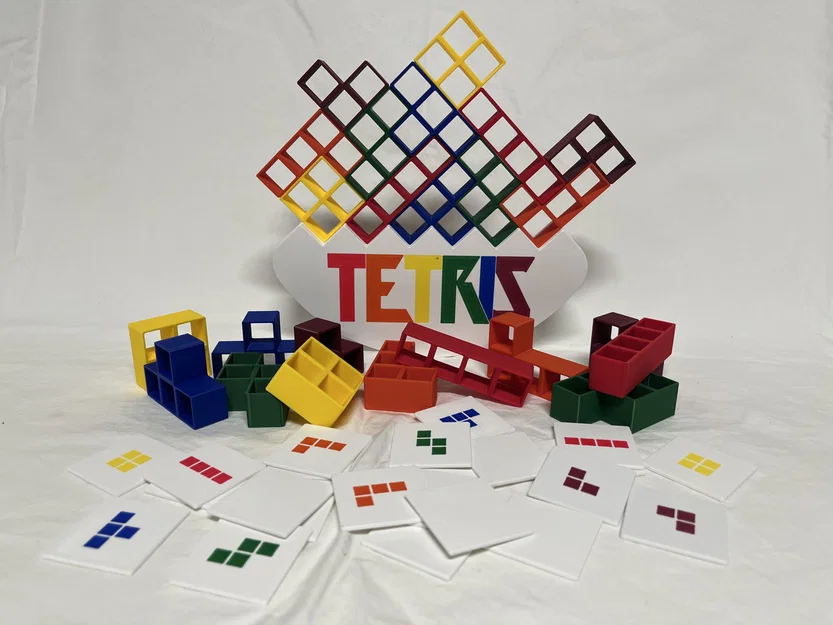

Một phiên bản khác của trò chơi Tetris cân bằng in 3D phổ biến. Phiên bản này có:

• Sáu hình khối tương ứng với sáu chữ cái trong logo và sáu màu "tiêu chuẩn".
• Các ô vẽ tương ứng để chọn quân cờ.
• Hoàn toàn sẵn sàng để in đa màu cho đế và các ô.

Thay đổi trong bản phối lại này

Bản phối lại này giải quyết một vài cải tiến mà tôi nghĩ có thể thực hiện được cho Balance Tetris by paulorfo.

• Tất cả các quân cờ đã được thiết kế lại hoàn toàn, tập trung đặc biệt vào tính đối xứng và thêm nhiều vát cạnh để in sạch hơn và cảm giác cầm nắm tốt hơn.
• Tất cả các phần bo tròn trên đế đã được thay thế bằng các vát cạnh để in sạch hơn.
• Logo Tetris đã được nhân đôi ở cả hai mặt của đế và sẵn sàng để in đa màu.
• Xúc xắc đã được thay thế bằng các ô vẽ đa màu để loại bỏ mọi khả năng xúc xắc không cân bằng và tăng cường lối chơi, nơi mọi người xung quanh bàn đều có thể nhìn rõ ô nào vừa được lật.

Hướng dẫn in nhiều màu.

Trong khi các quân cờ được thiết kế để có một màu duy nhất, thì đế và các ô được thiết kế để có nhiều màu. Ngay cả khi không có thiết bị đa vật liệu chuyên dụng, mọi thứ đều có thể được in với các thay đổi màu thủ công.

Dưới đây là các bước cơ bản để đạt được bản in đa màu với máy in đơn sắc. Các bước này sử dụng PrusaSlicer nhưng tôi đoán rằng điều tương tự cũng có thể đạt được trong các slicer khác.

Cài đặt máy in

• Thay đổi số lượng đầu đùn thành "7" (sáu màu cộng với một màu đế) hoặc "2" (hai màu cho ô).
• Đặt Single Extruder Multi Material thành true.
• Đối với mỗi đầu đùn, hãy đặt một màu tương ứng với các màu bạn dự định sử dụng.

In đế

• Nhập tệp "base-base" vào slicer.
• Thêm tệp "base-logo" vào "base-base" bằng cách thêm nó làm một phần để đảm bảo logo khớp với đế một cách chính xác. Logo nên chồng trực tiếp lên phần lõm của đế.
• Tách "base-logo" thành từng chữ cái riêng lẻ.
• Gán đầu đùn/màu phù hợp cho từng chữ cái, đảm bảo bạn cũng bao gồm các chữ cái ở mặt sau của đế. (Xem ghi chú bên dưới về việc in với nhiều hơn năm màu).

In các ô

• Nhập tệp "tile" vào slicer.
• Thêm một trong các tệp "tile-insert-piece-[a|b|c|d|e|f]" vào "tile" bằng cách thêm nó làm một phần để đảm bảo phần chèn khớp với giữa ô một cách chính xác. Phần chèn nên được đặt chính giữa ô.
• Sau khi xác nhận rằng phần chèn hiển thị chính xác trên ô, hãy xoay 180 độ quanh trục Y để thay đổi màu ở lớp đầu tiên (điều này chỉ đơn giản là để tạo ra một mặt ô đẹp hơn, mịn hơn).

In với nhiều hơn năm màu

LƯU Ý: Giải pháp này yêu cầu chỉnh sửa thủ công các tệp gcode đã cắt và chỉ nên thực hiện nếu bạn biết mình đang làm gì. Bạn hoàn toàn chịu rủi ro về bất cứ điều gì có thể xảy ra nếu giải pháp này không hoạt động hoặc có kết quả không mong muốn.

Tính đến thời điểm này, PrusaSlicer có thể cắt các tệp có nhiều màu hơn mức chúng ta cần. Tuy nhiên, việc bao gồm nhiều hơn năm đầu đùn/màu đã làm máy MK4 của tôi bị treo. Tôi đã xác nhận điều này với bộ phận hỗ trợ của Prusa.

Tuy nhiên, việc cắt với năm màu thì hoạt động. Sau rất nhiều thử nghiệm, tôi phát hiện ra rằng một cái gì đó trong dữ liệu bị chú thích ở cuối tệp gcode là nguyên nhân, ngay cả khi nó không ảnh hưởng đến sản phẩm cuối cùng.

Một giải pháp có vẻ hoạt động với tôi là cắt dự án hai lần: một lần với năm màu, một lần với bảy màu. Ghi đè các chú thích ở cuối tệp gcode bảy màu bằng các chú thích từ cuối tệp gcode năm màu.

Tệp cập nhật này bao gồm tất cả các lệnh gcode để tạo ra bản in bảy màu trong khi sử dụng các chú thích không gây treo máy từ bản in năm màu.
