Đế Gắn Ray DIN Cho Nguồn Meanwell ERPF 400

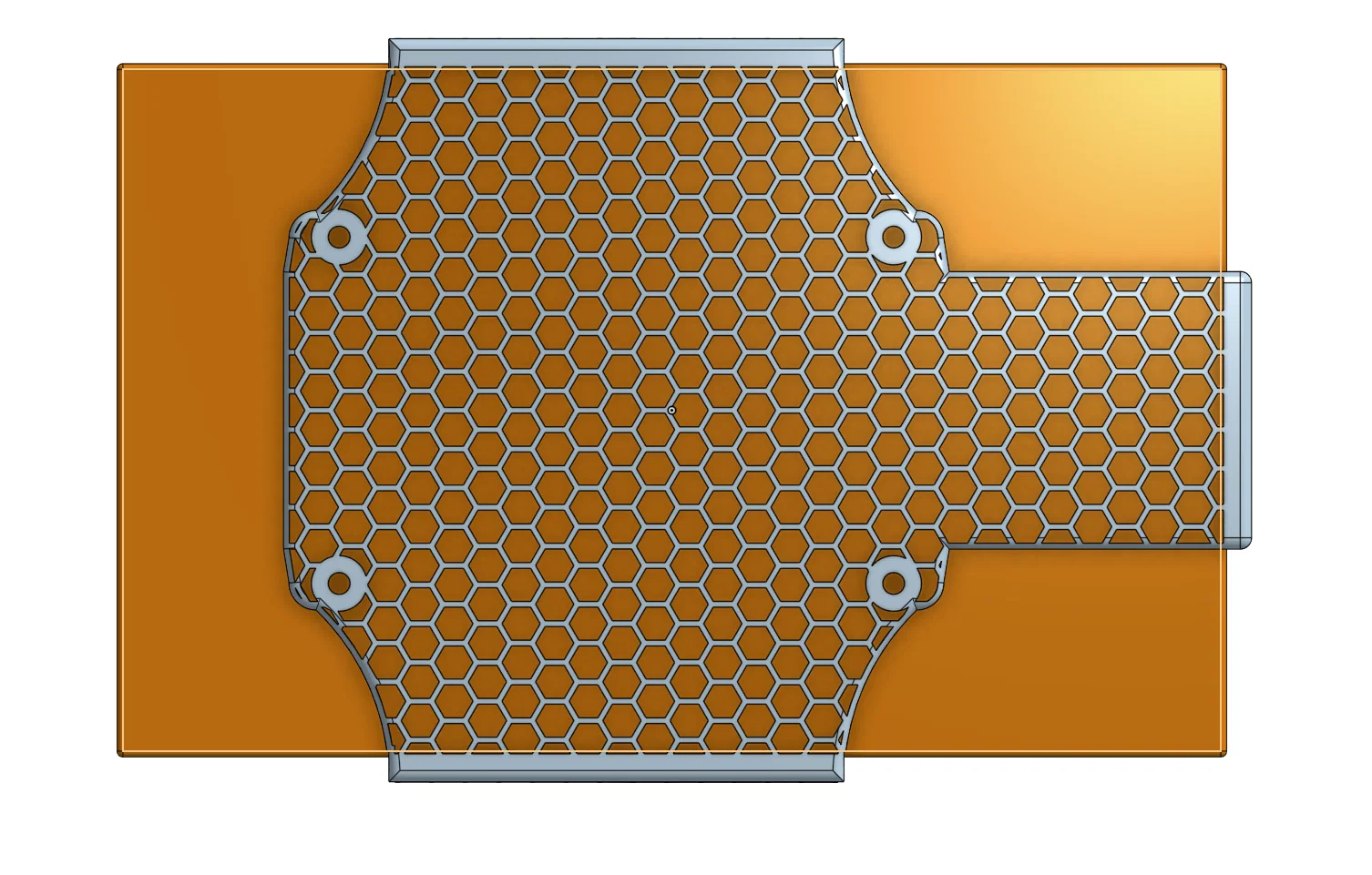

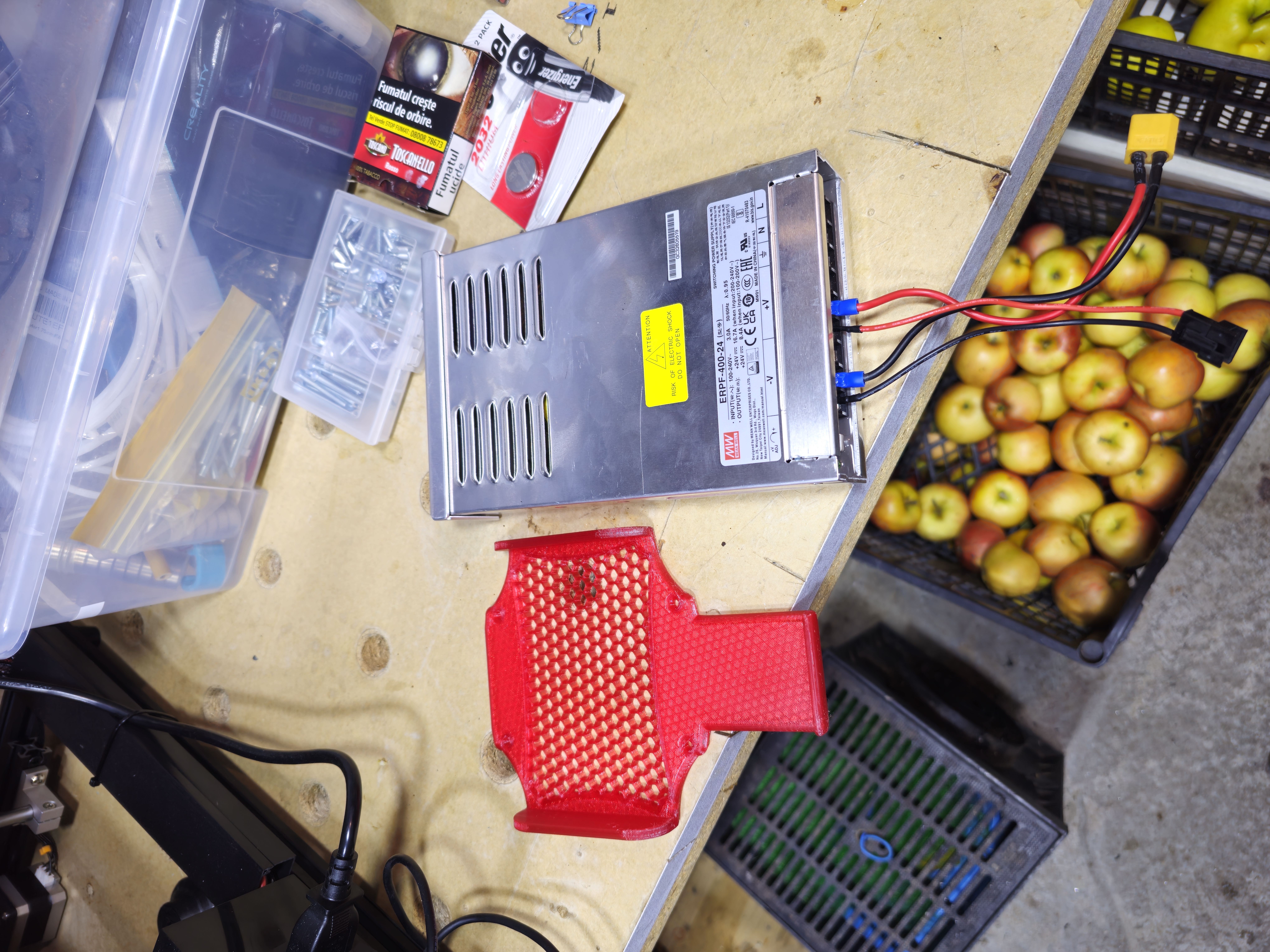

Tôi cần một giải pháp gắn cho bộ nguồn Meanwell ERPF 400 24 cho chiếc Ender 3 của mình.

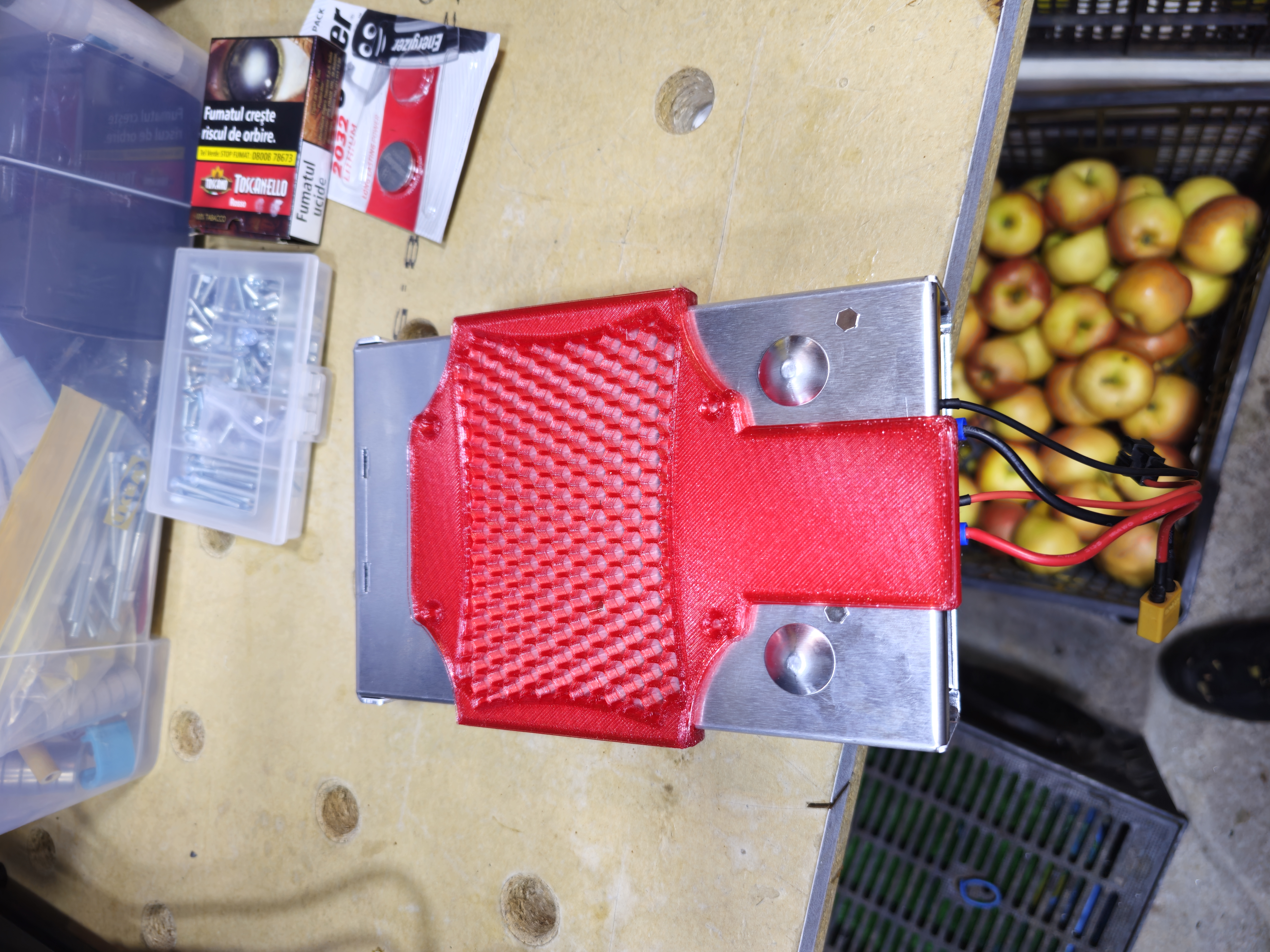

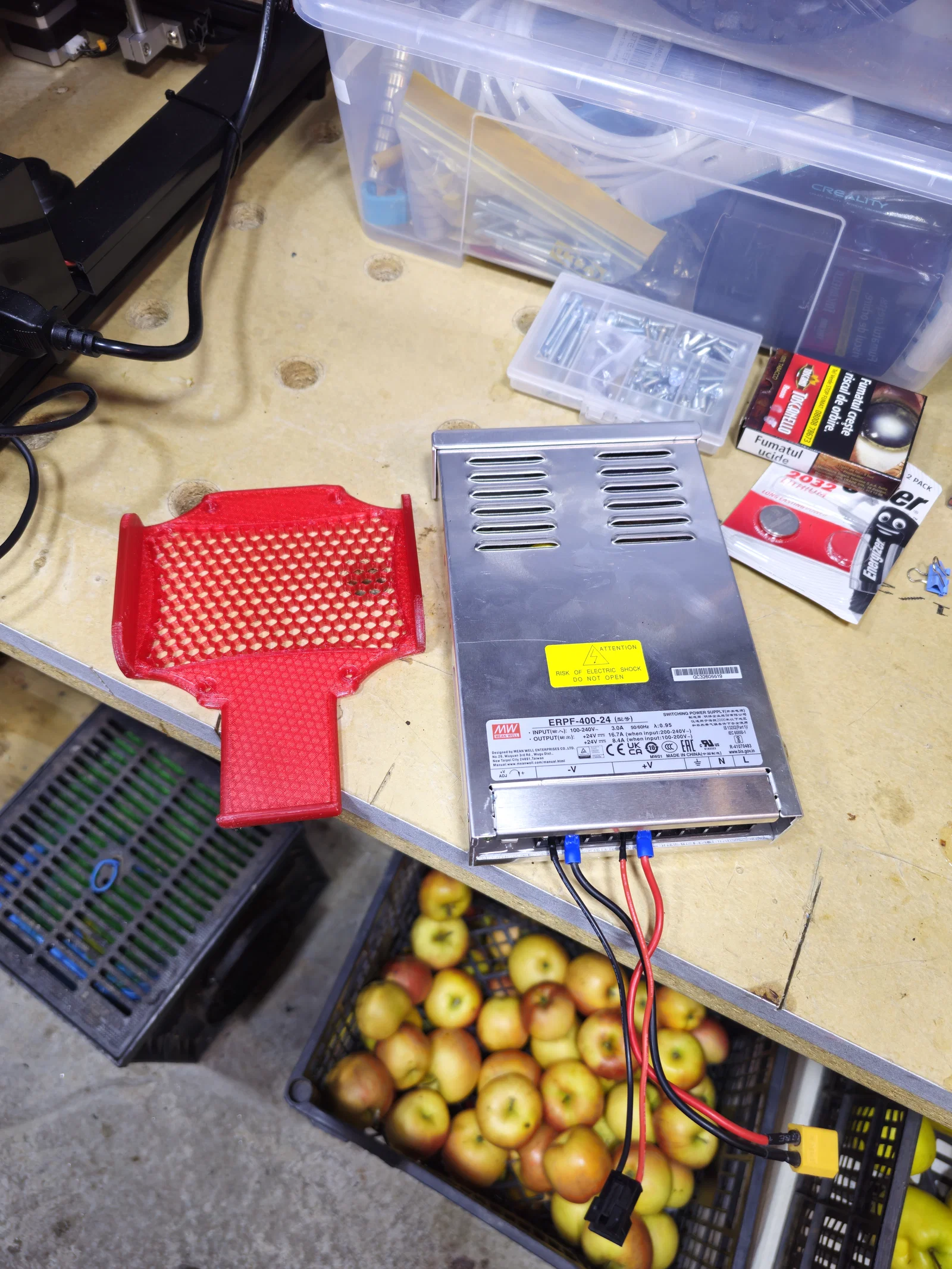

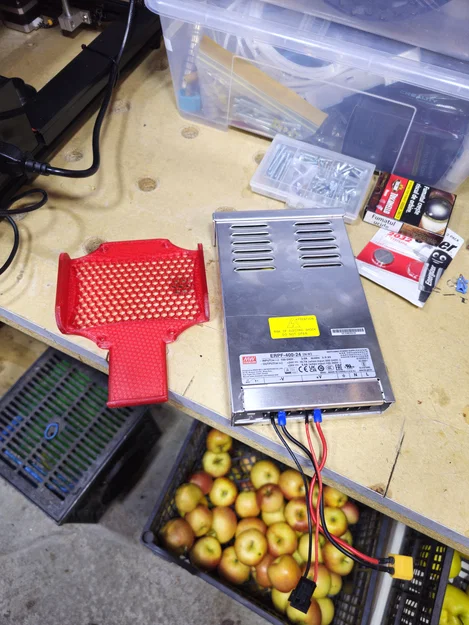

Tôi đã chọn cách gắn ray DIN để có một thiết lập gọn gàng hơn, nhưng vì không có sẵn đế hoặc thậm chí là lỗ vít trên vỏ bộ nguồn, tôi đã tự thiết kế một cái.

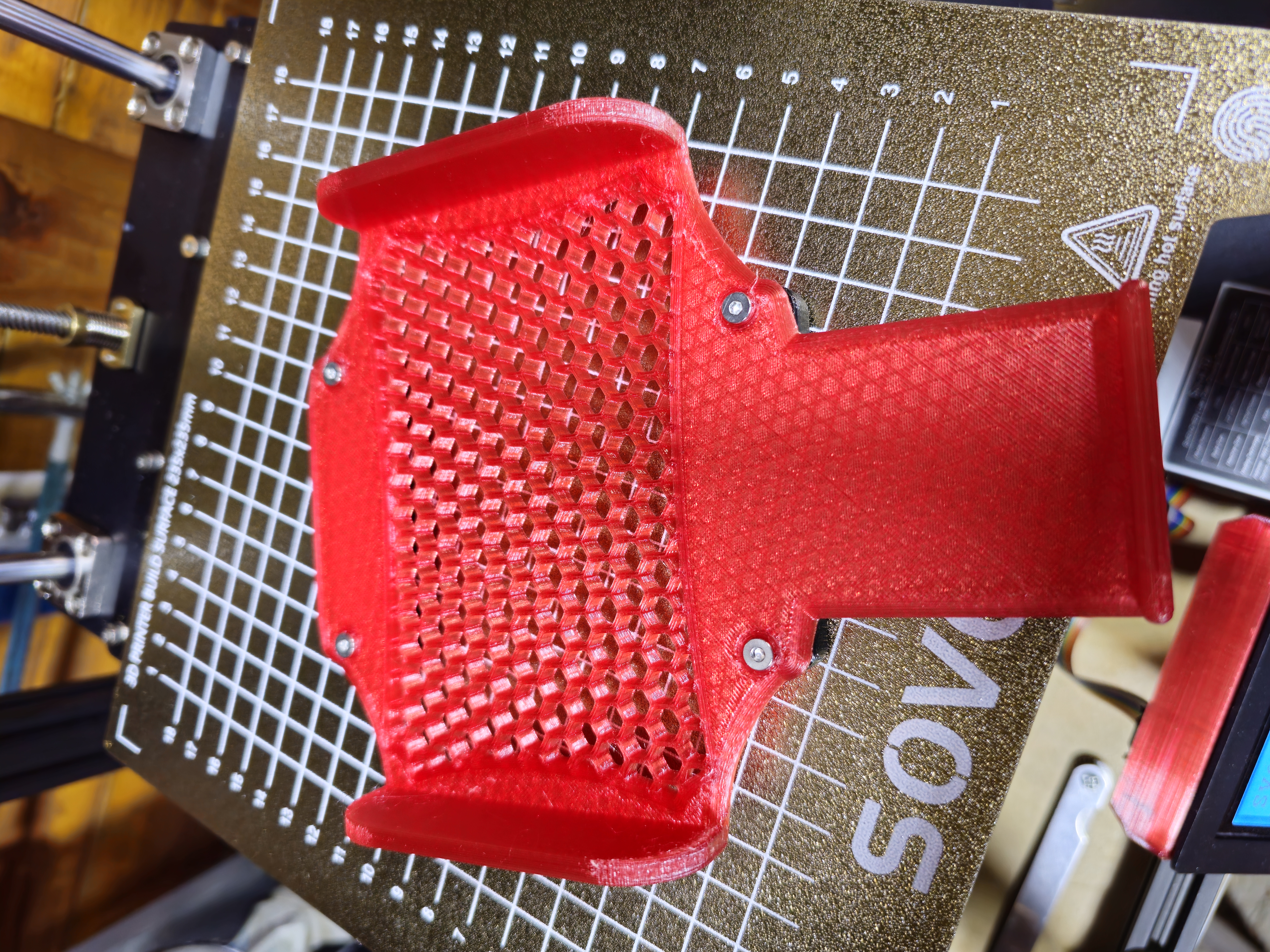

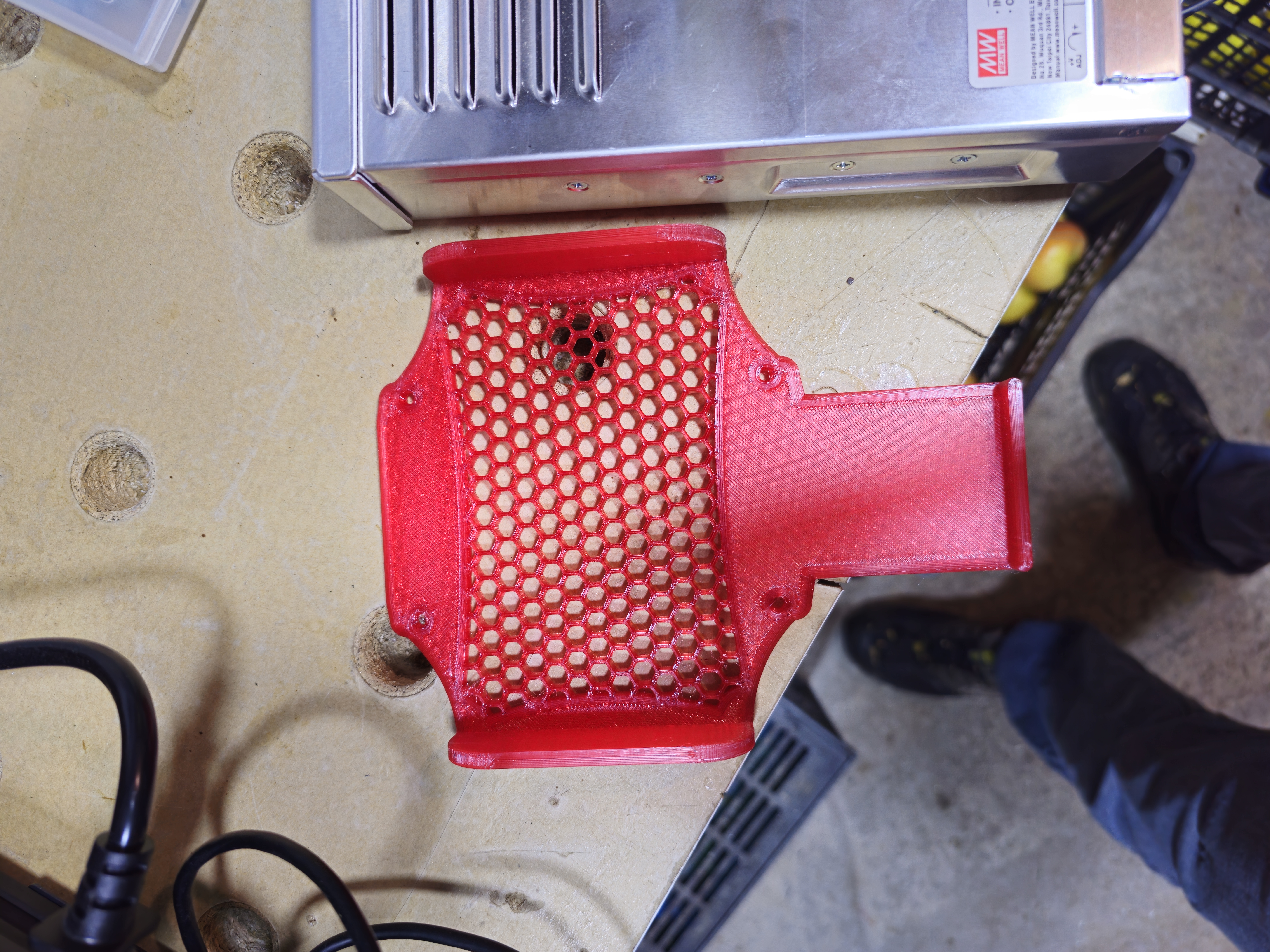

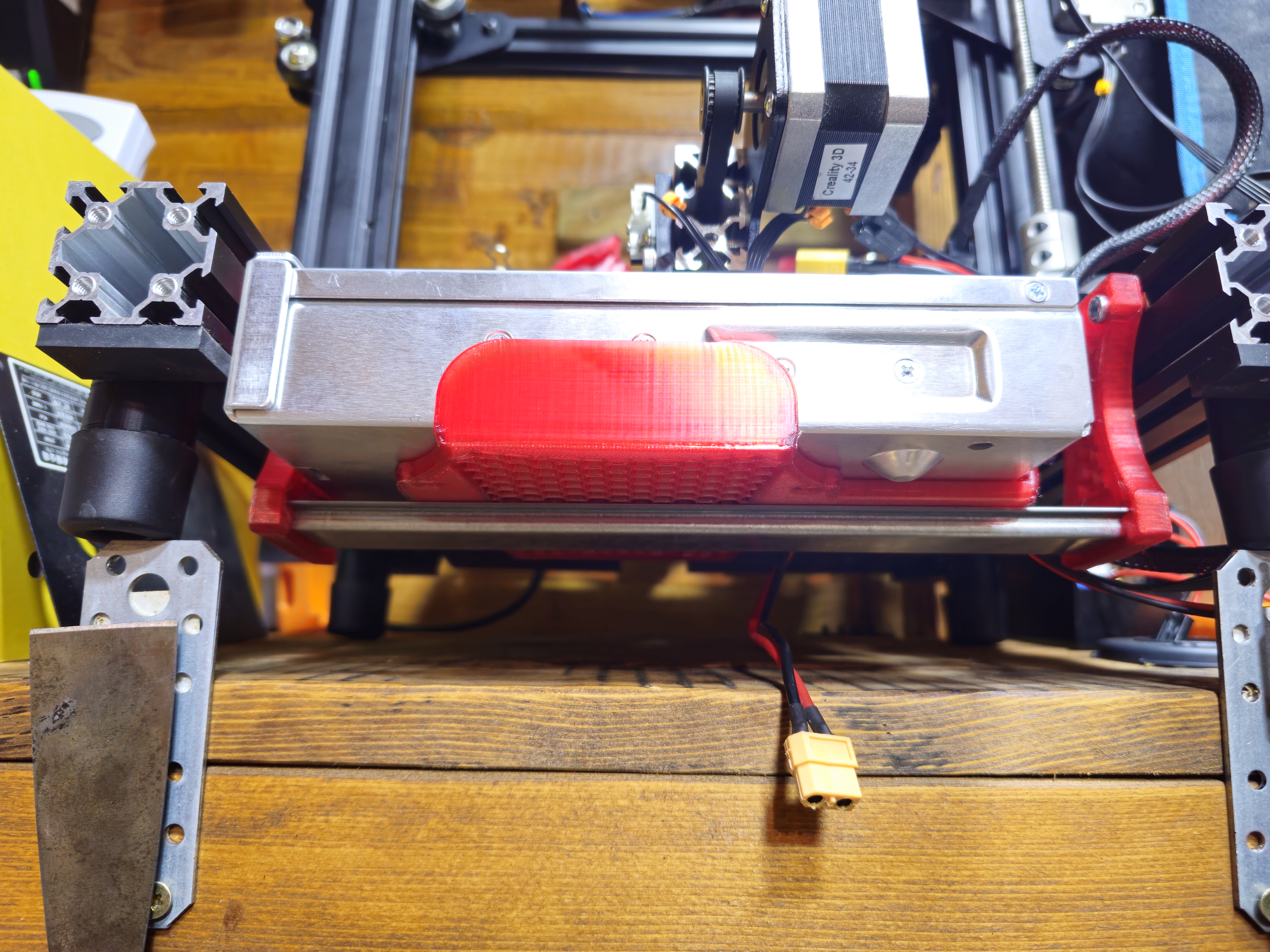

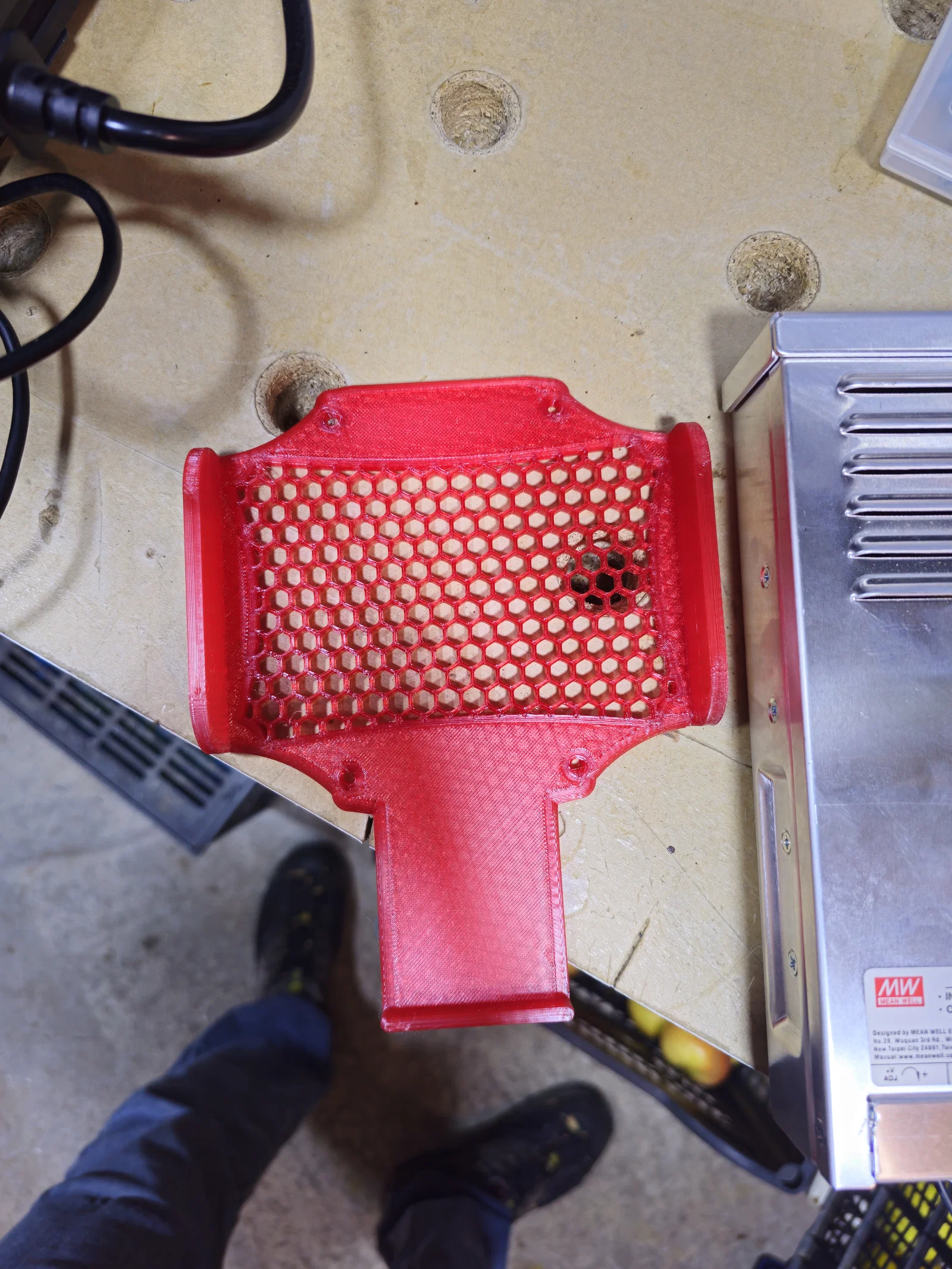

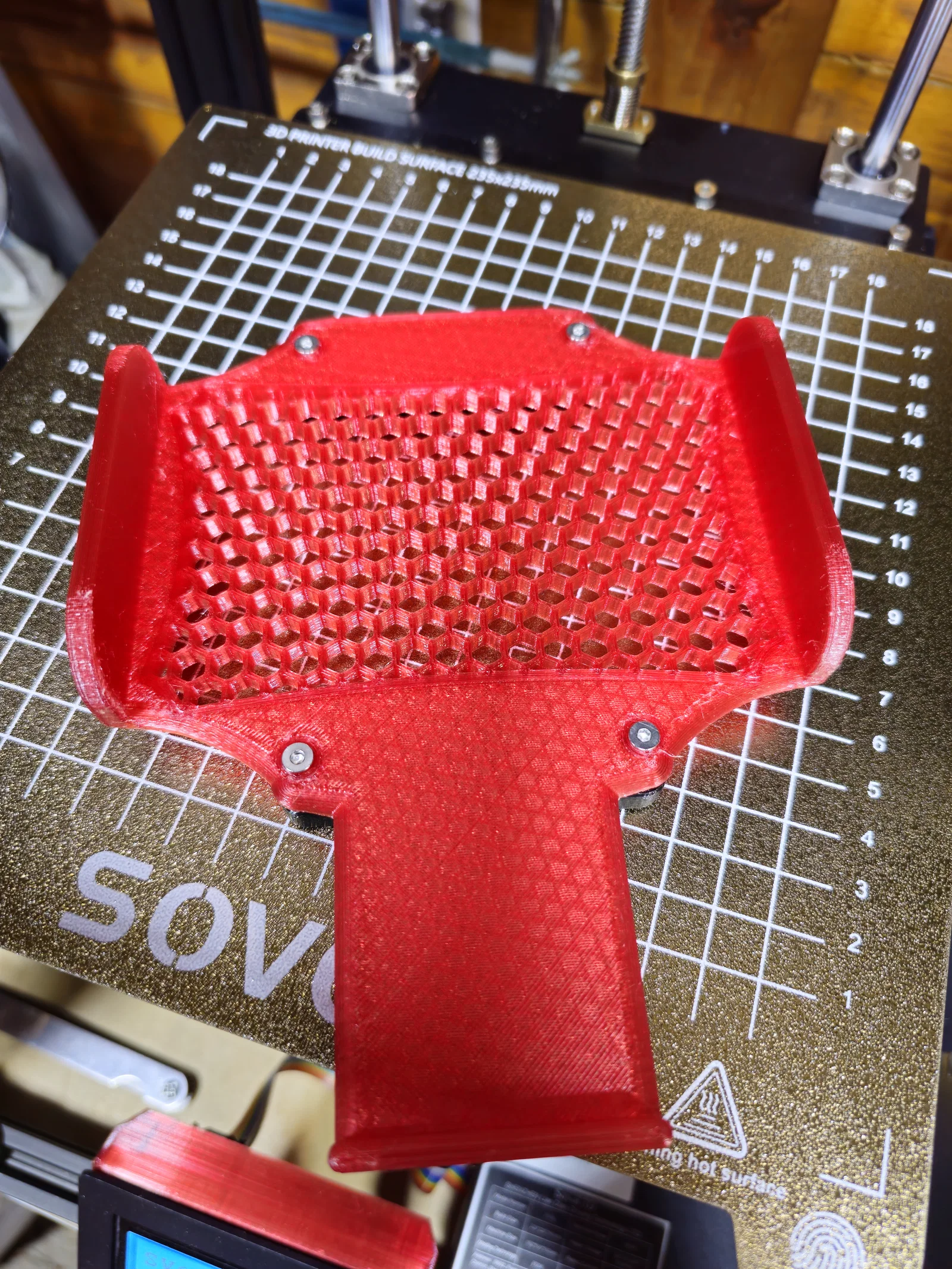

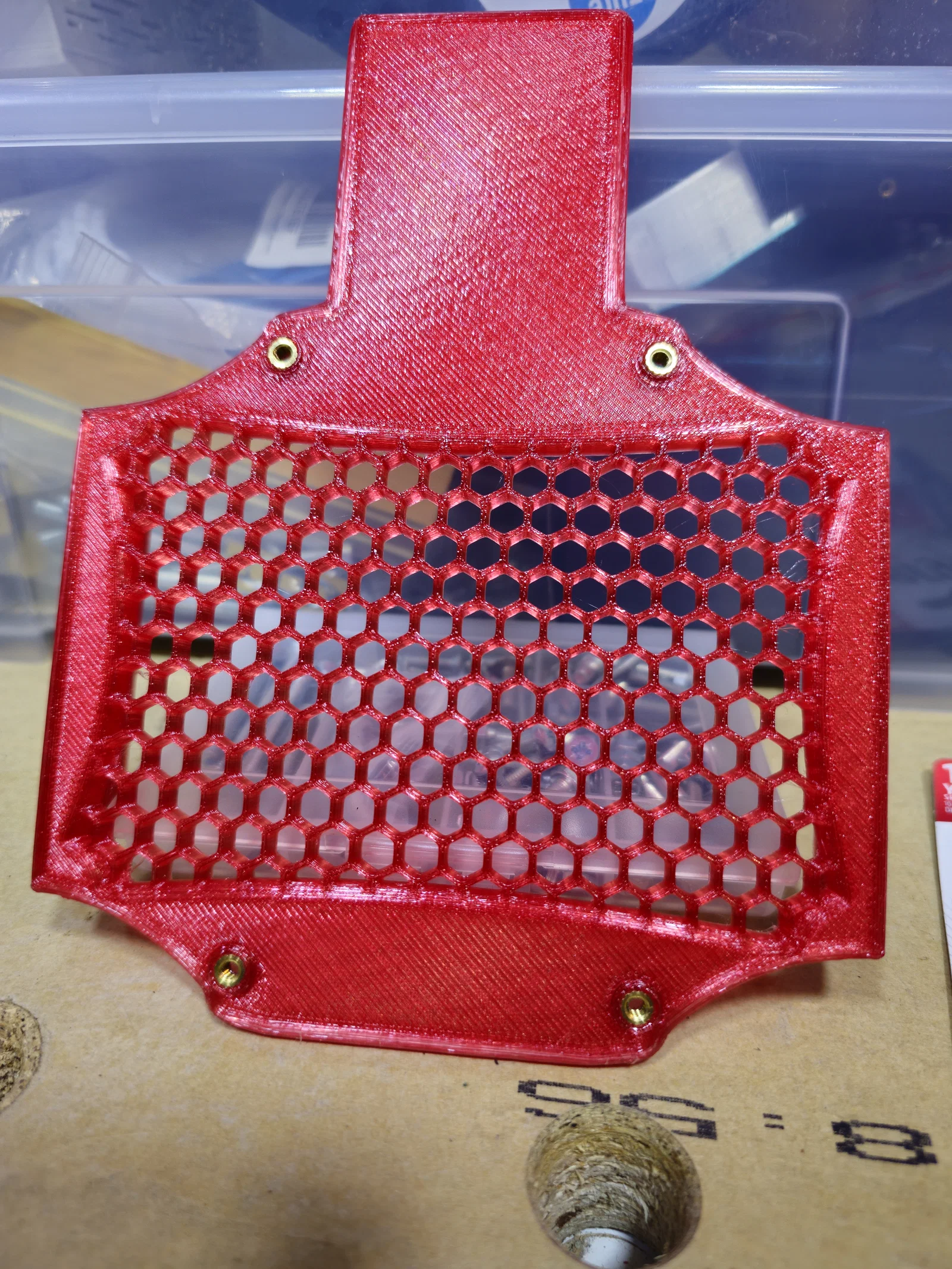

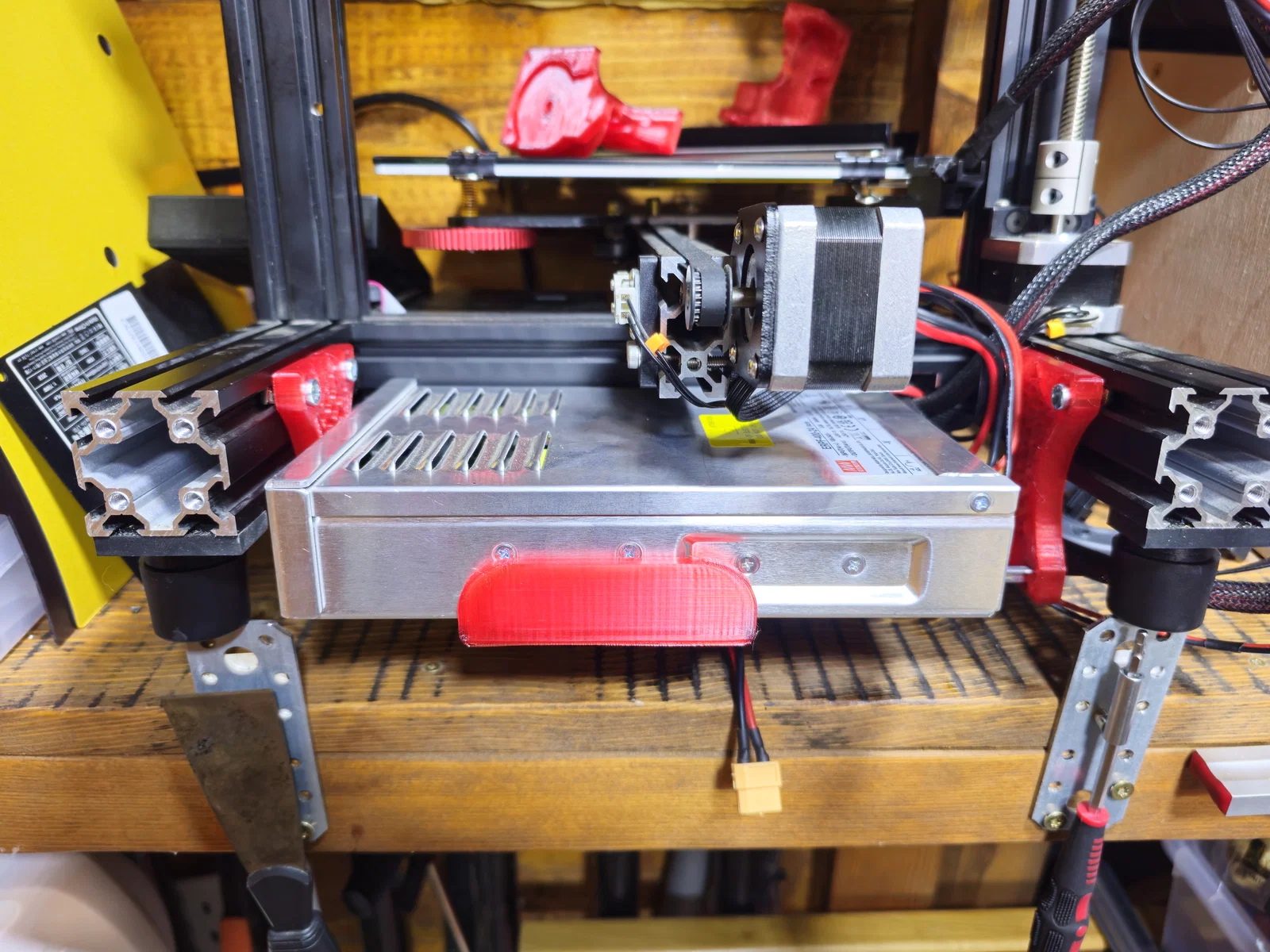

Có 2 phiên bản - v1, bản thử nghiệm - hiện đang được gắn trên E3 và v2 - bản tinh chỉnh kỹ lưỡng - chưa được gắn, tôi sẽ làm trong khoảng vài tháng tới.

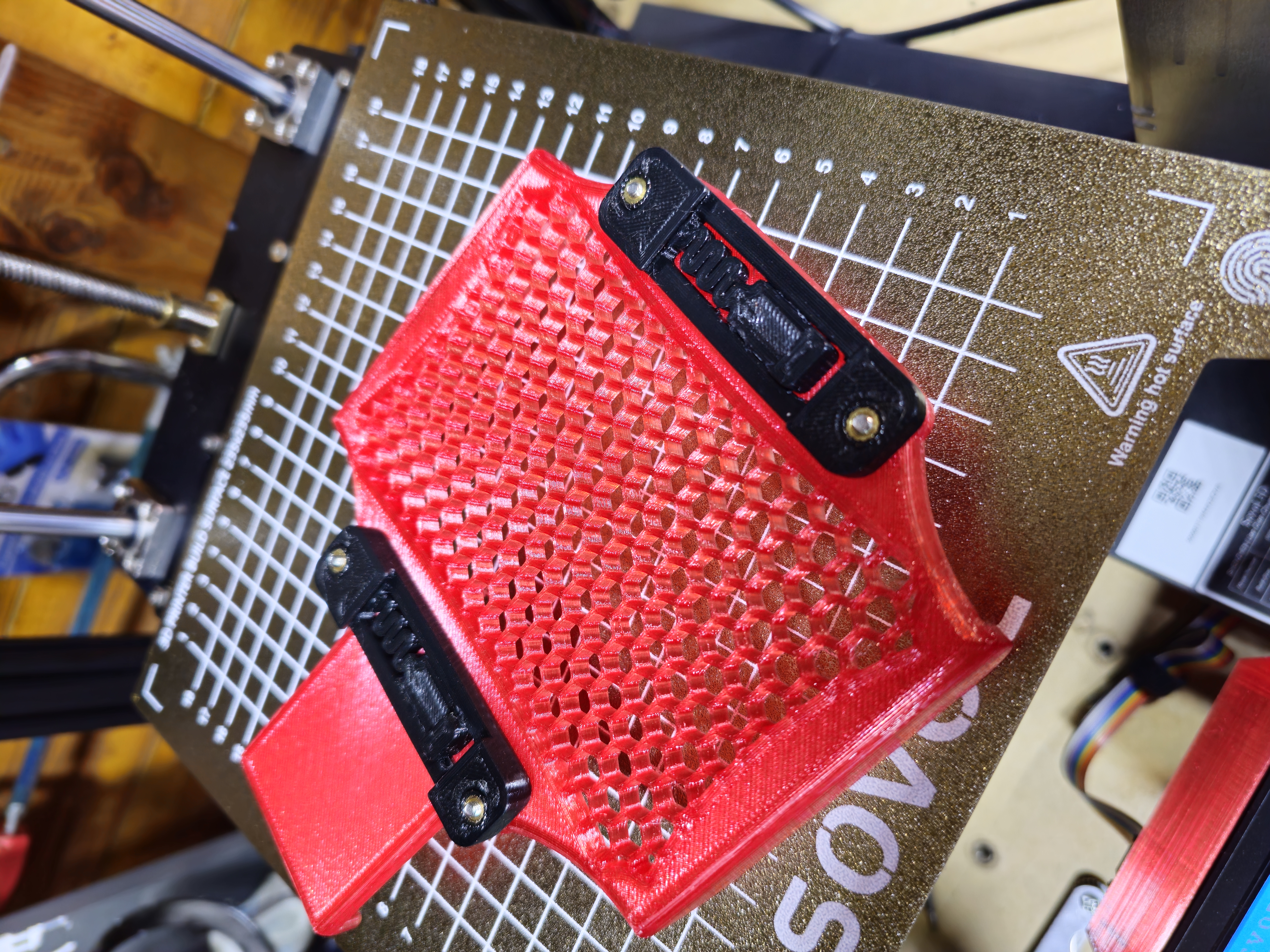

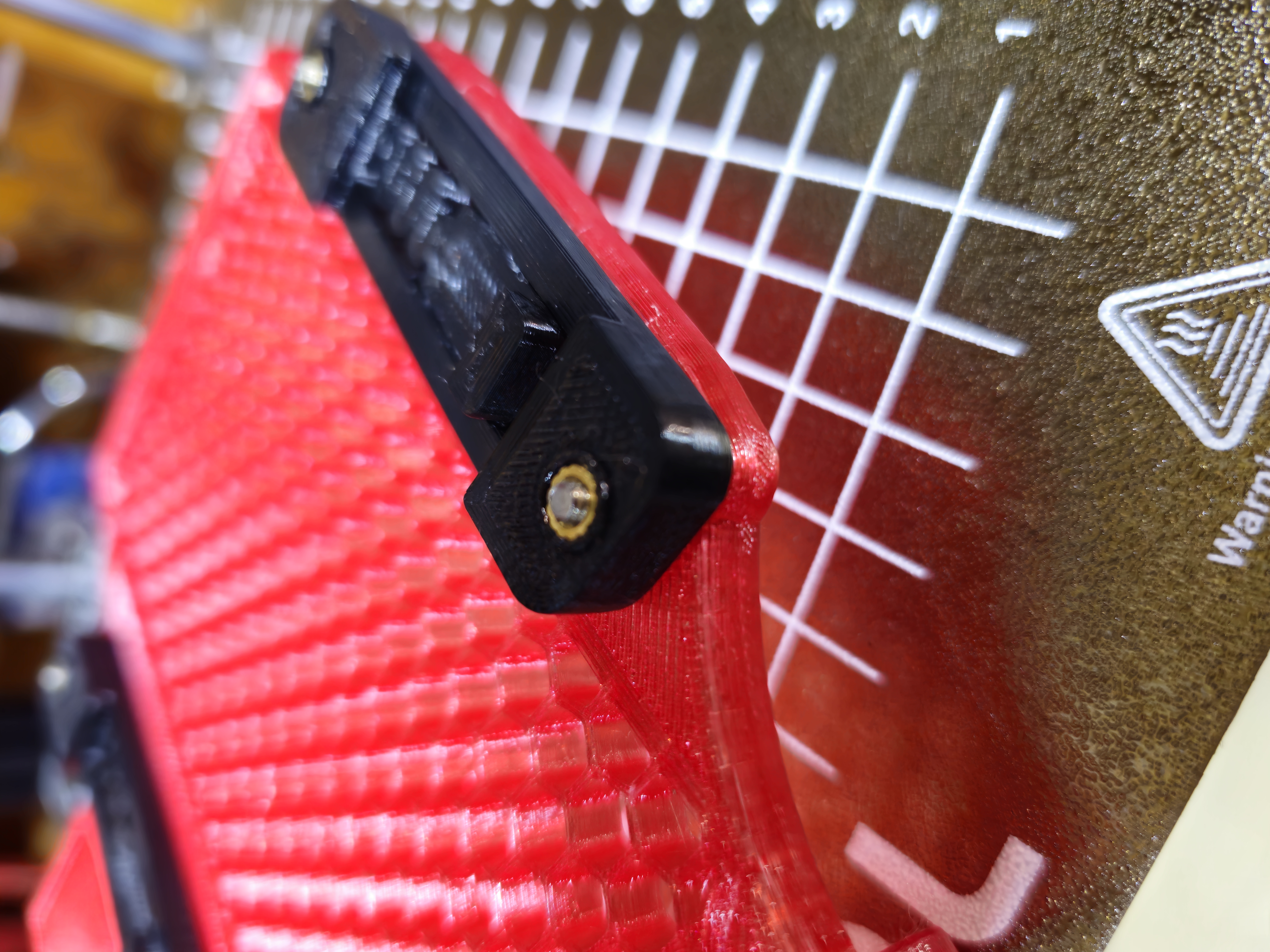

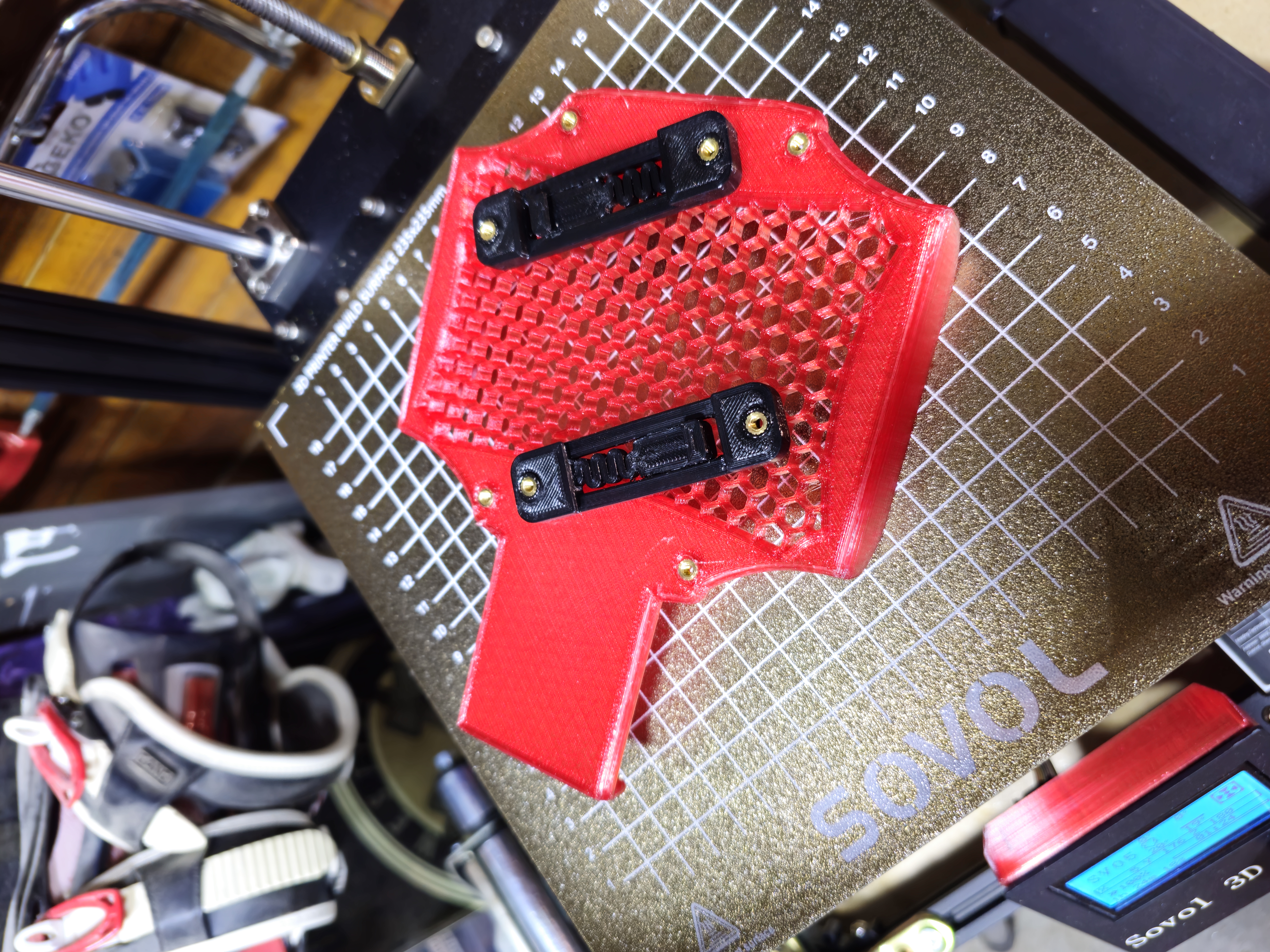

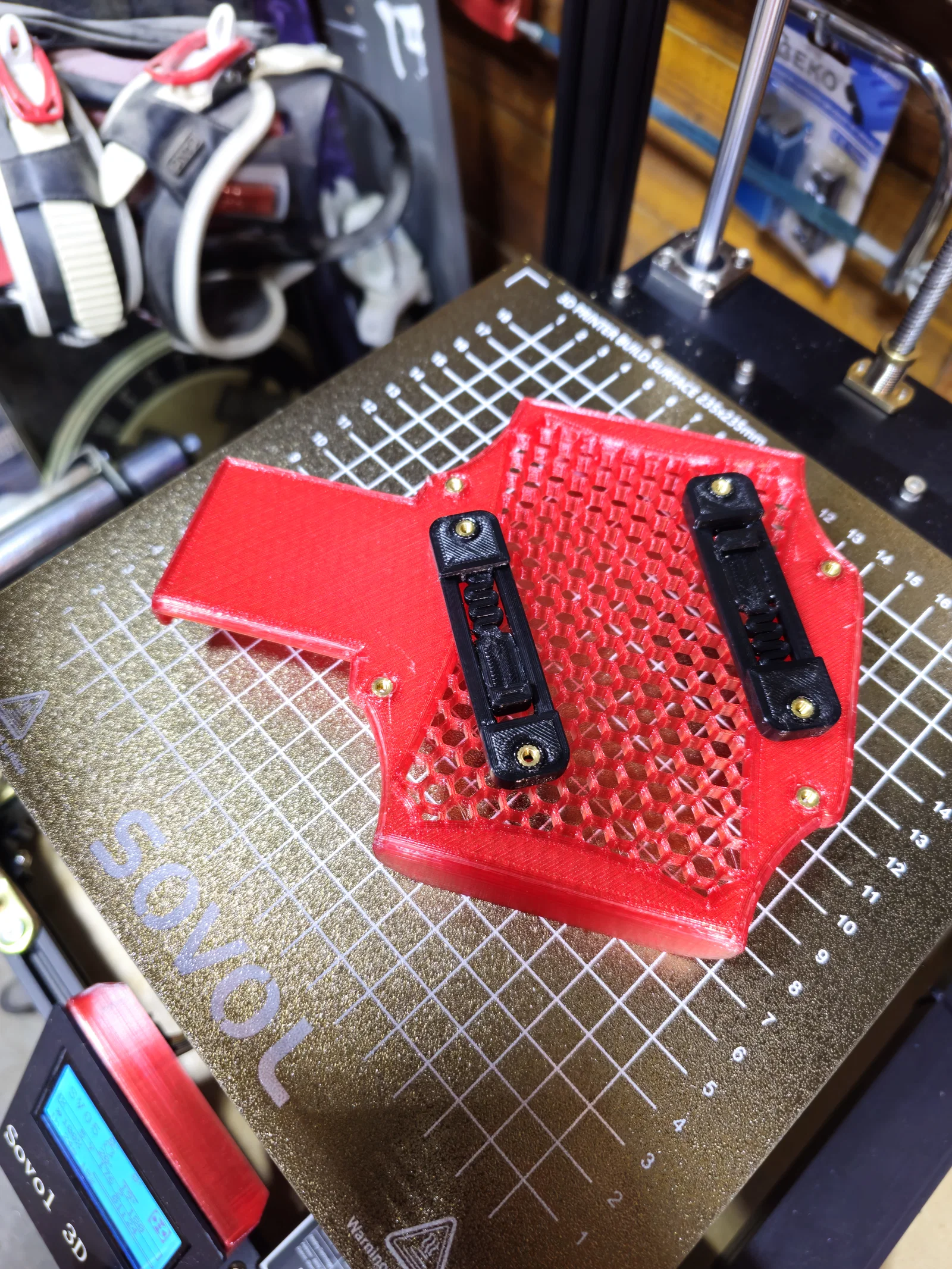

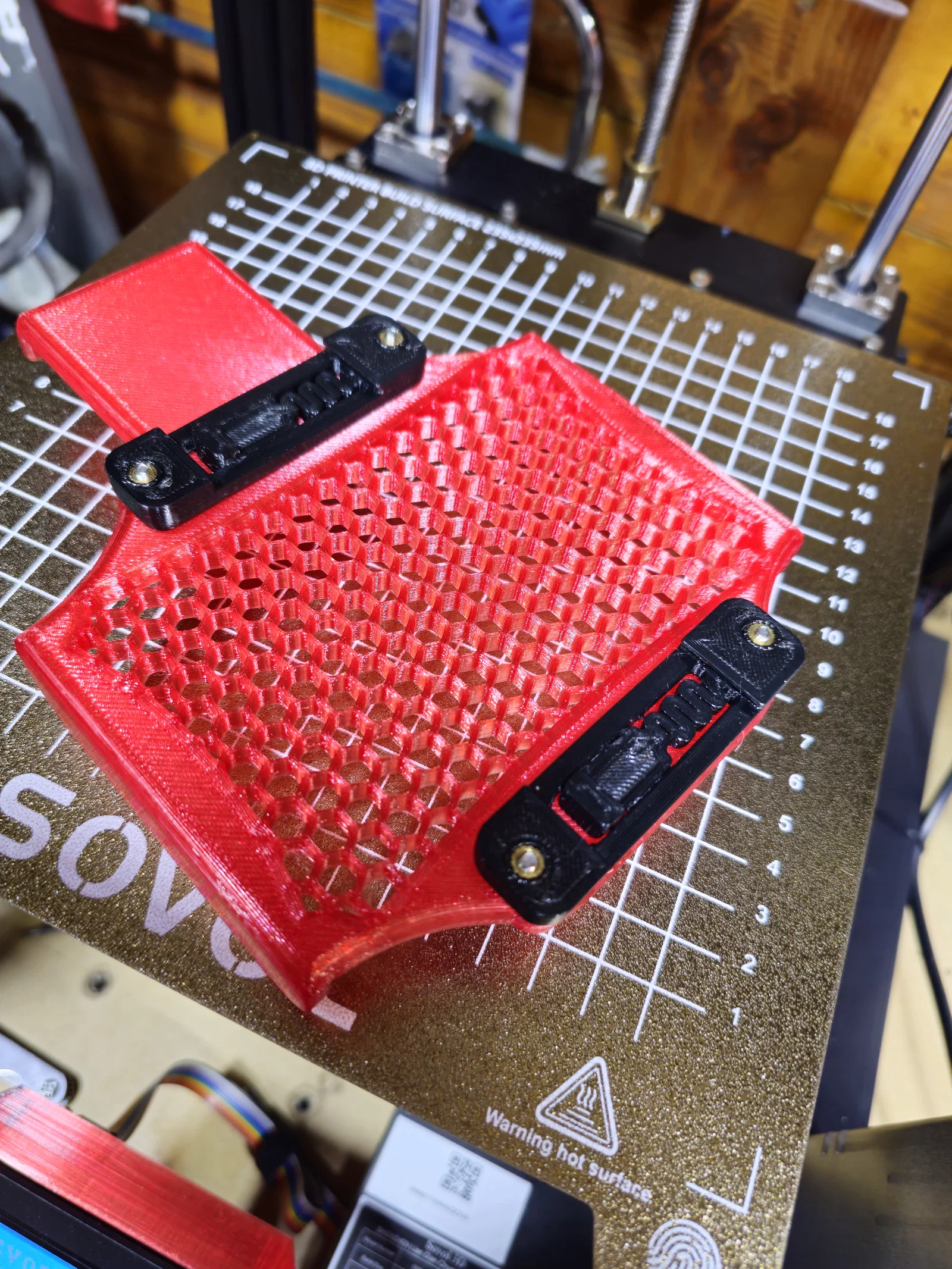

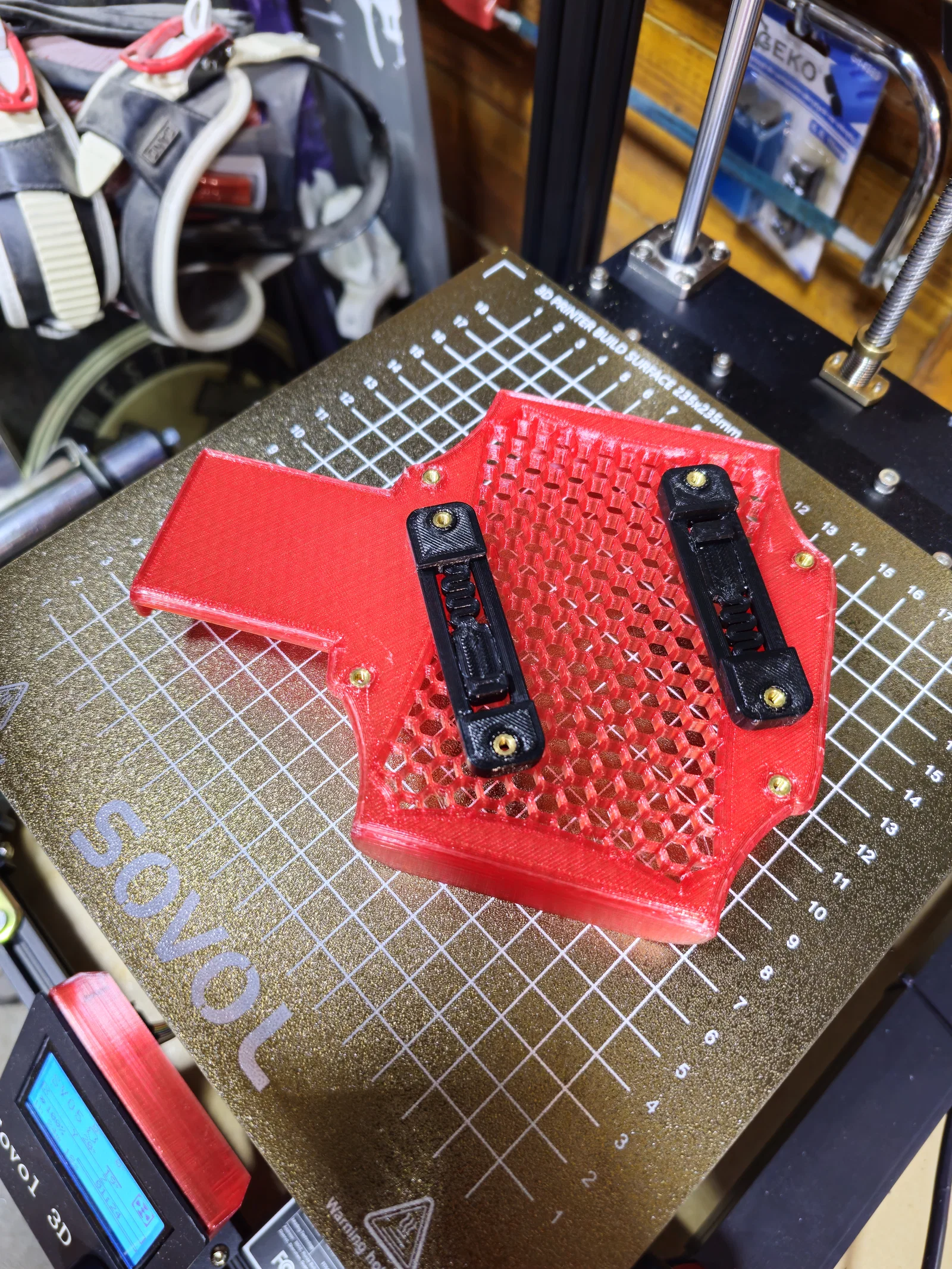

V1 được thiết kế để sử dụng ốc giữ nhiệt M3 và cũng hoạt động với Kẹp ray DIN - Phiên bản Ốc giữ nhiệt - 62.5mm.

V2 được xây dựng trên cùng nguyên tắc.

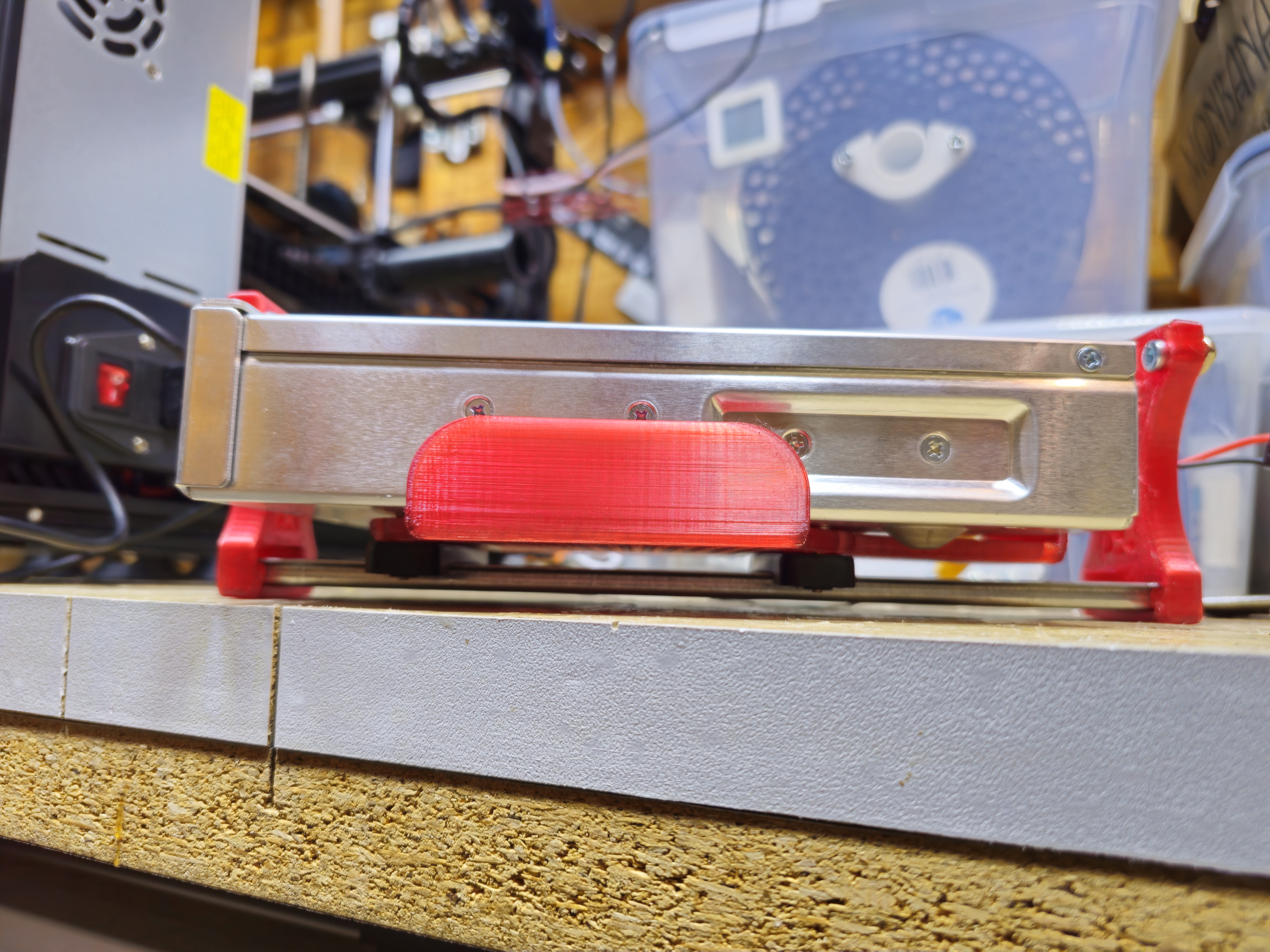

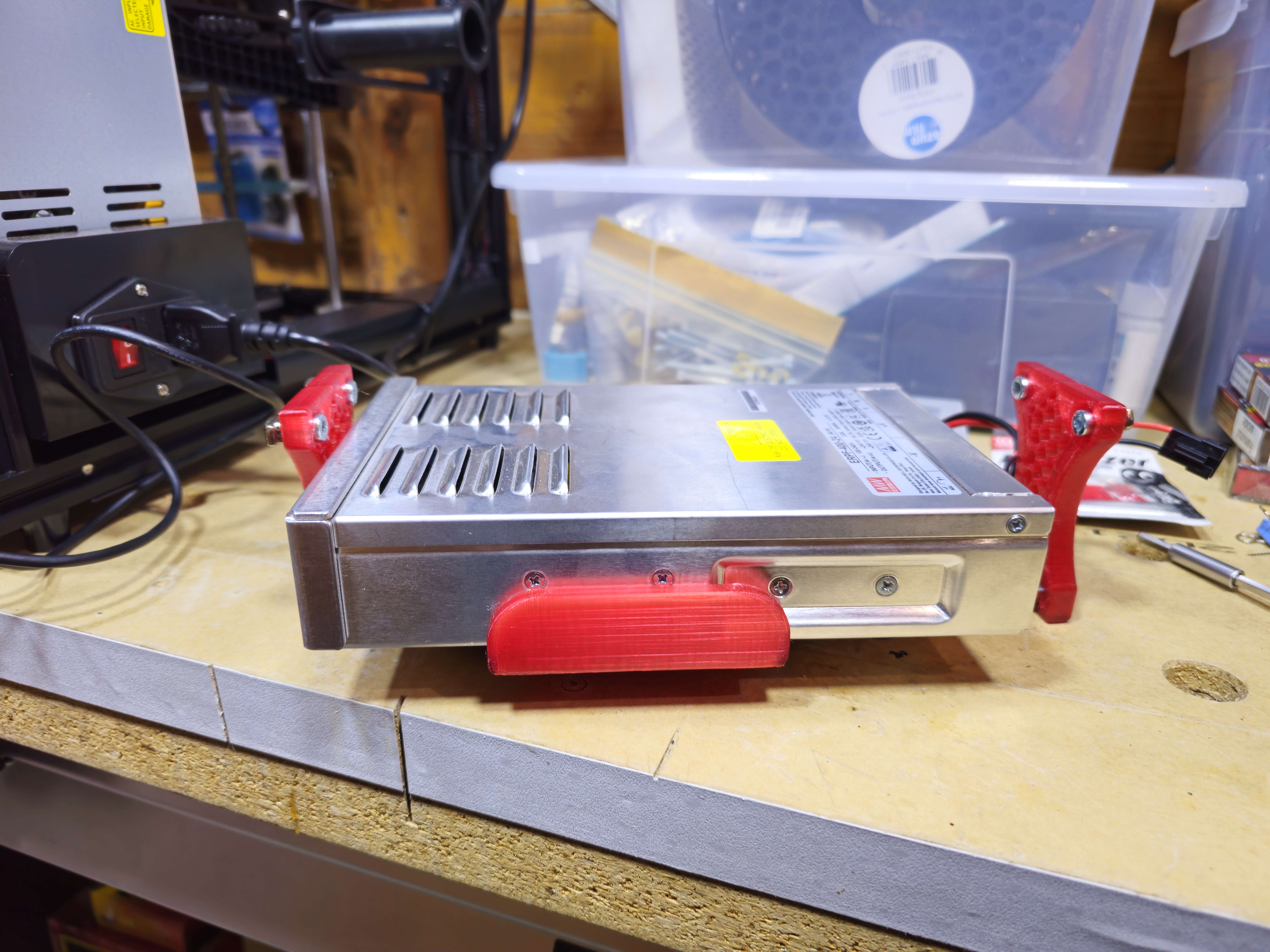

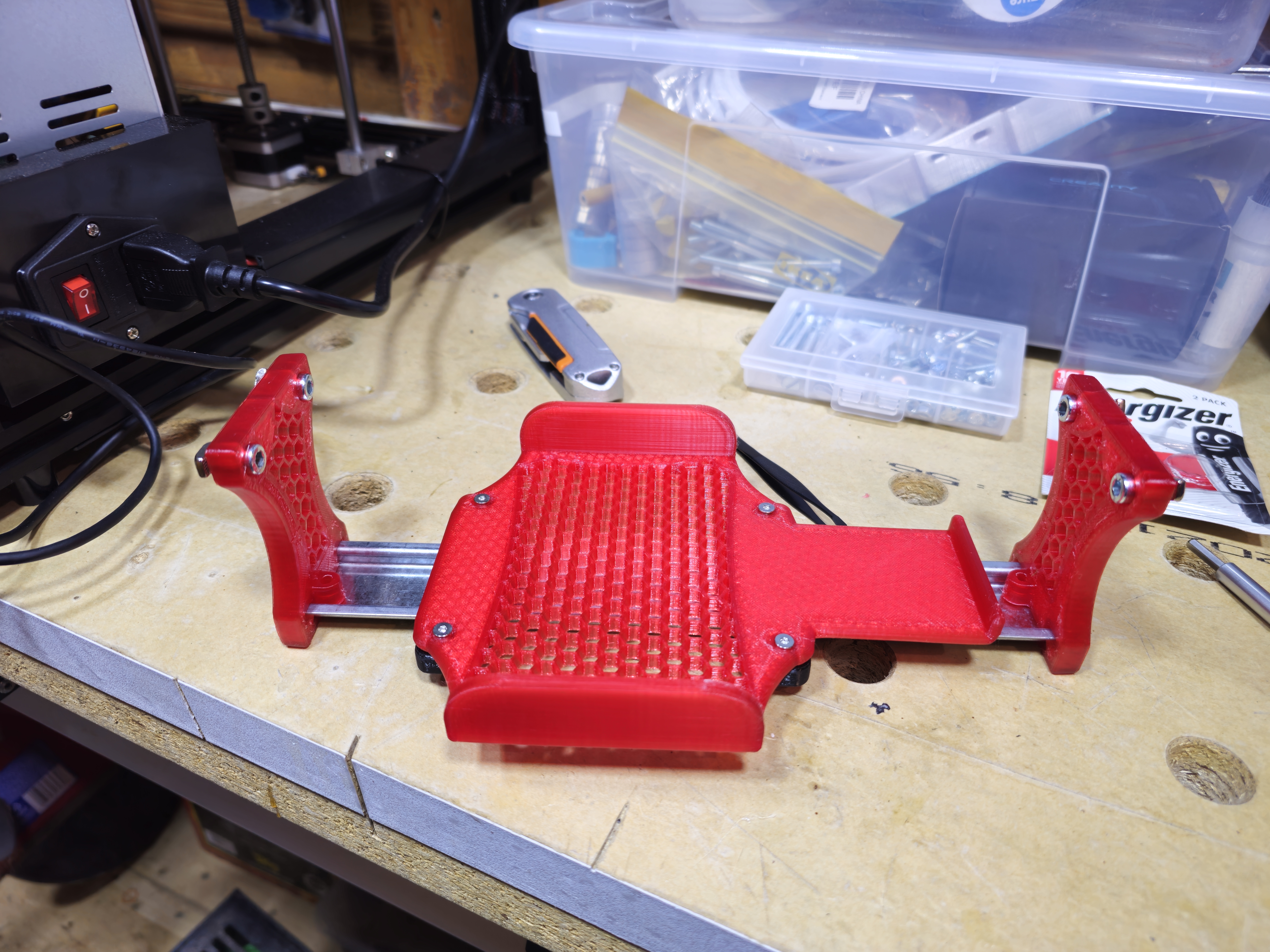

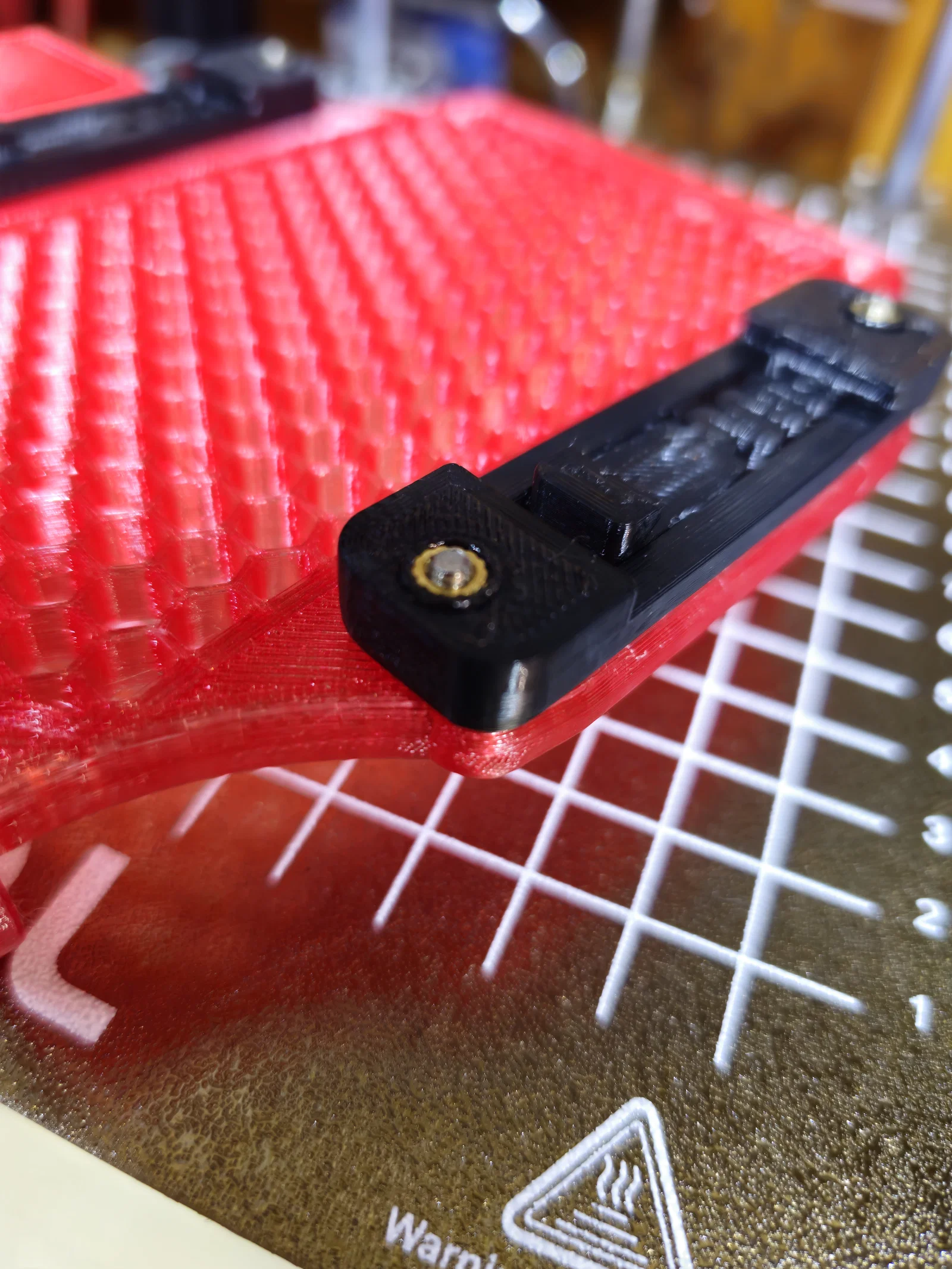

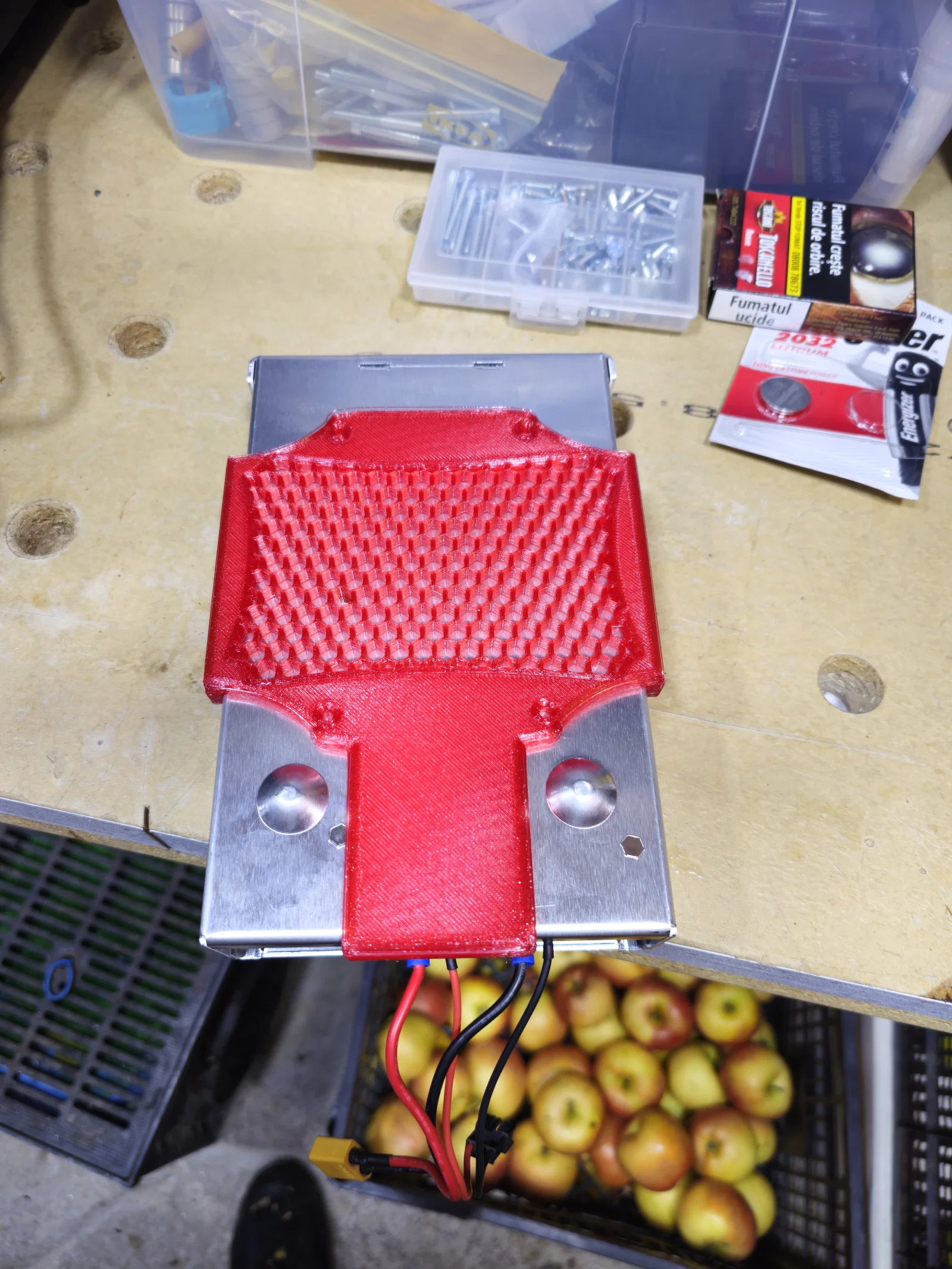

Cả hai đều gắn vào kẹp bằng ốc M3x15mm - xem hình ảnh.

V1 không được thiết kế để lắp ngược máy in.

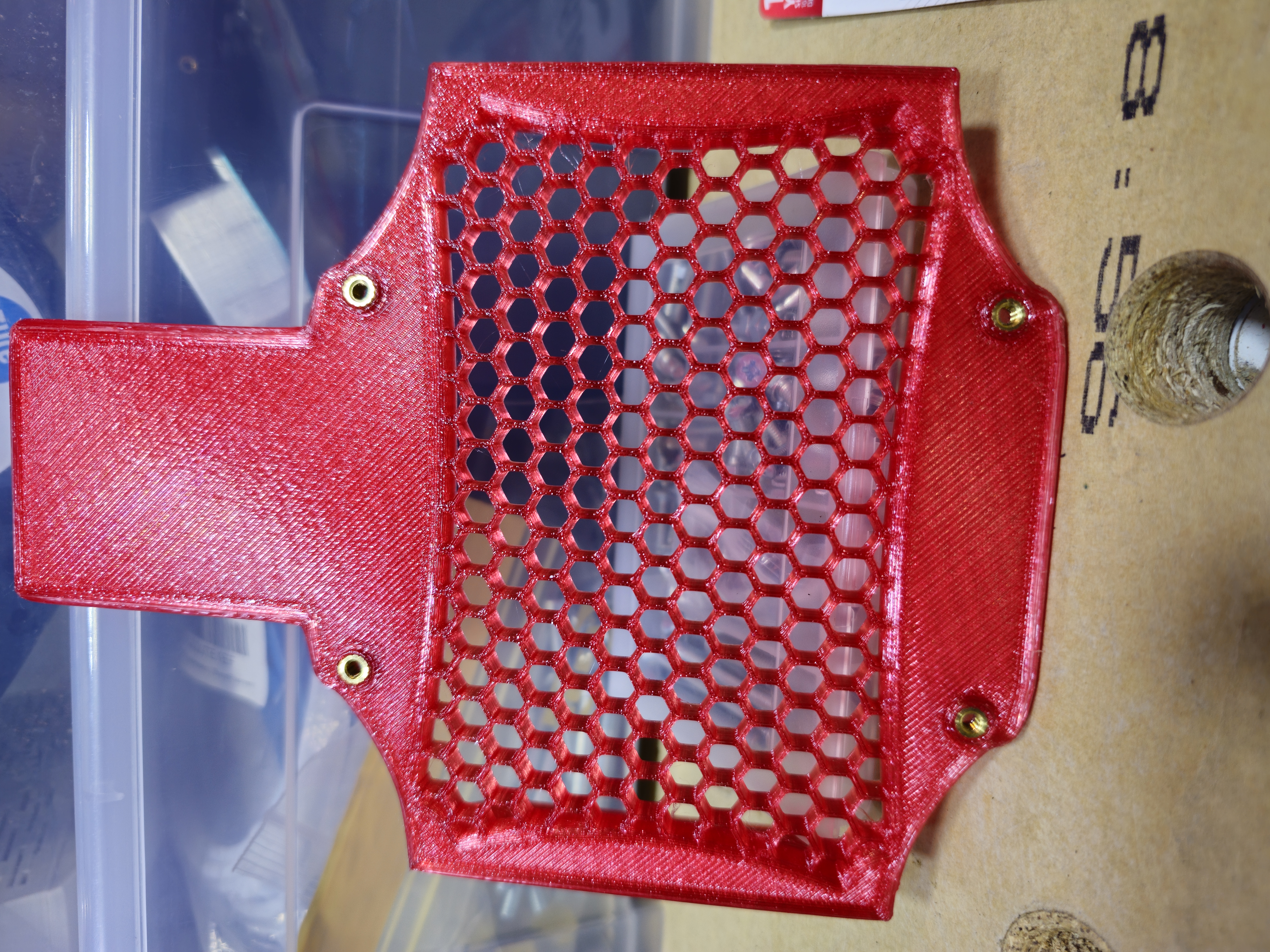

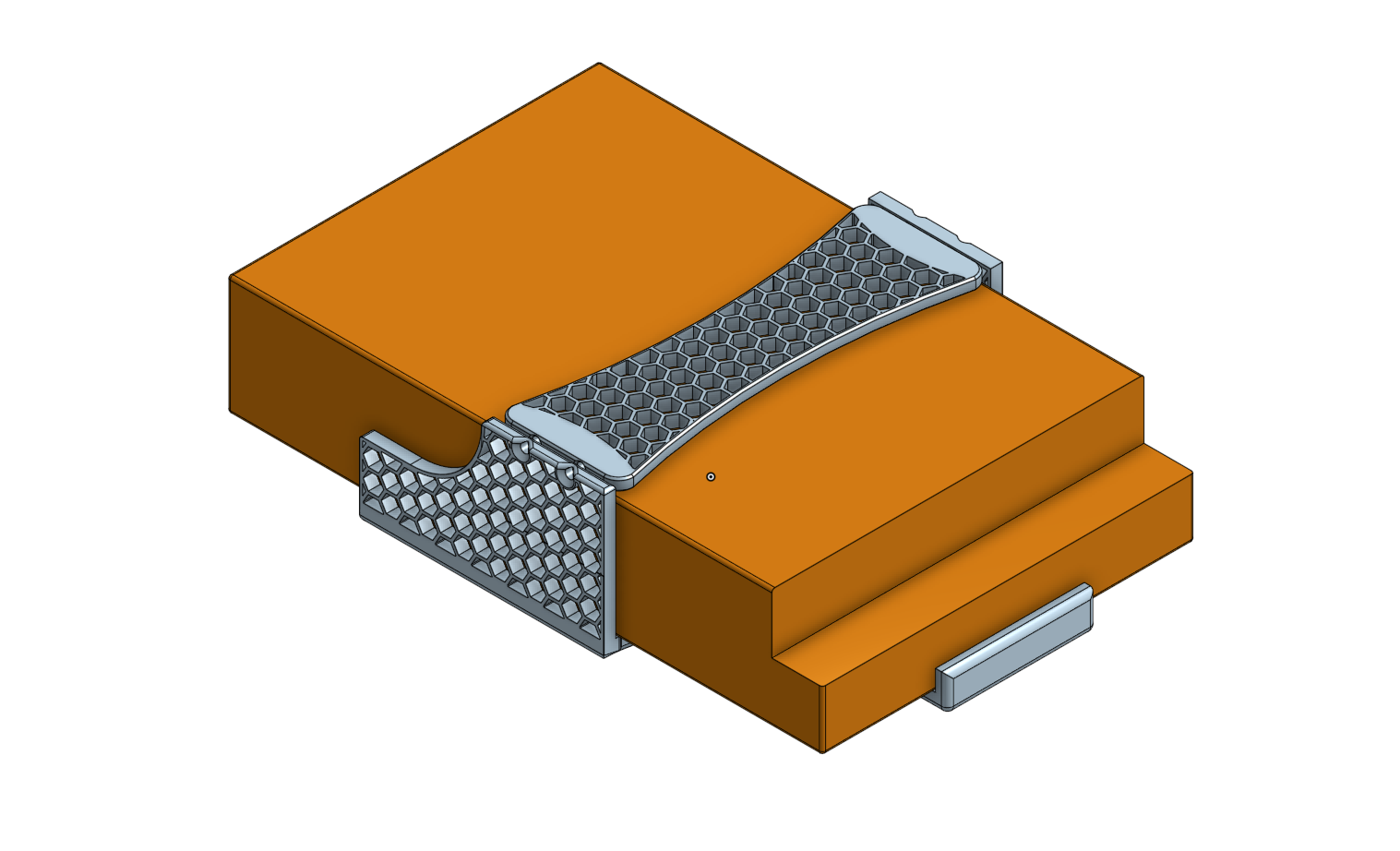

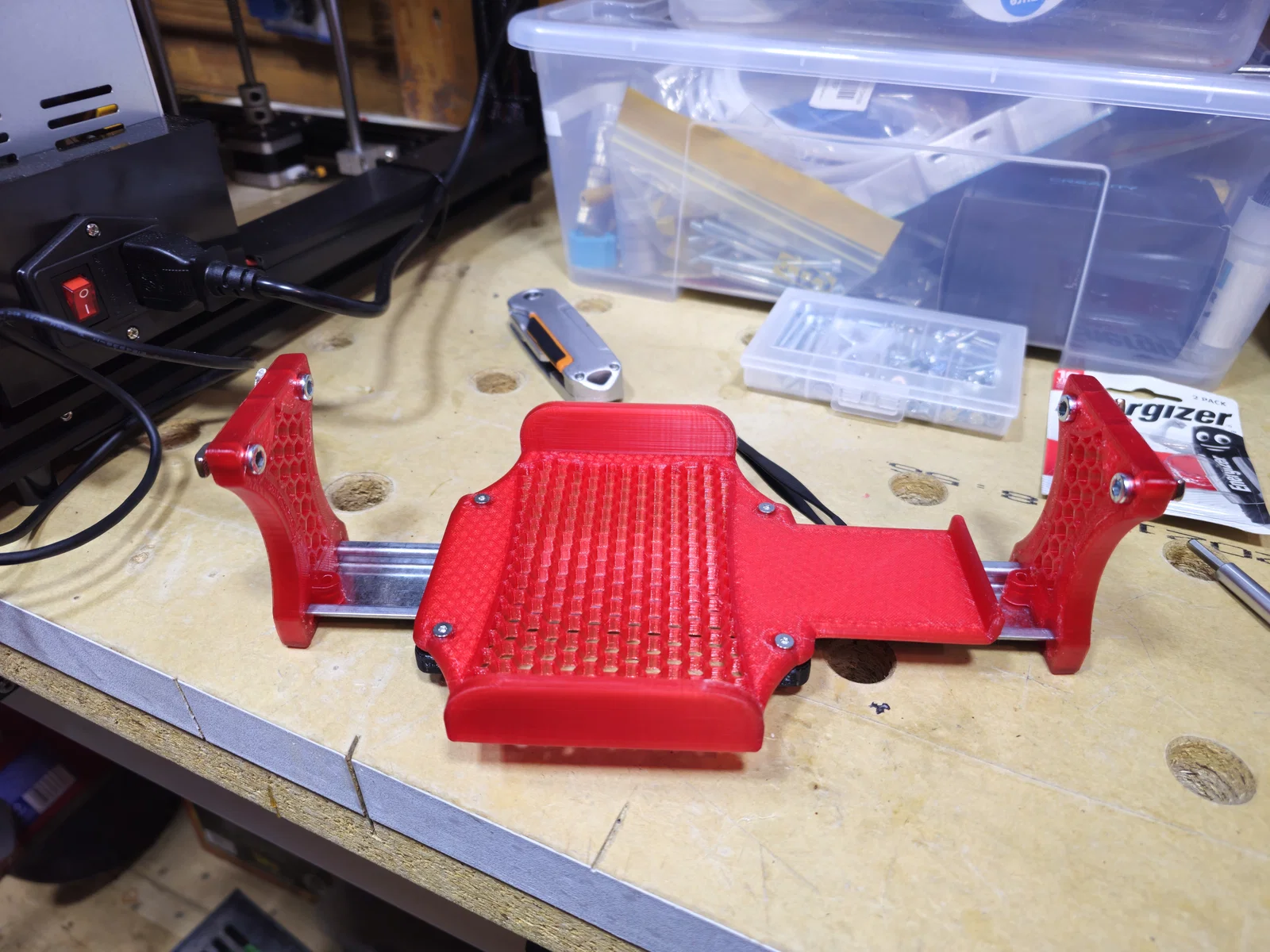

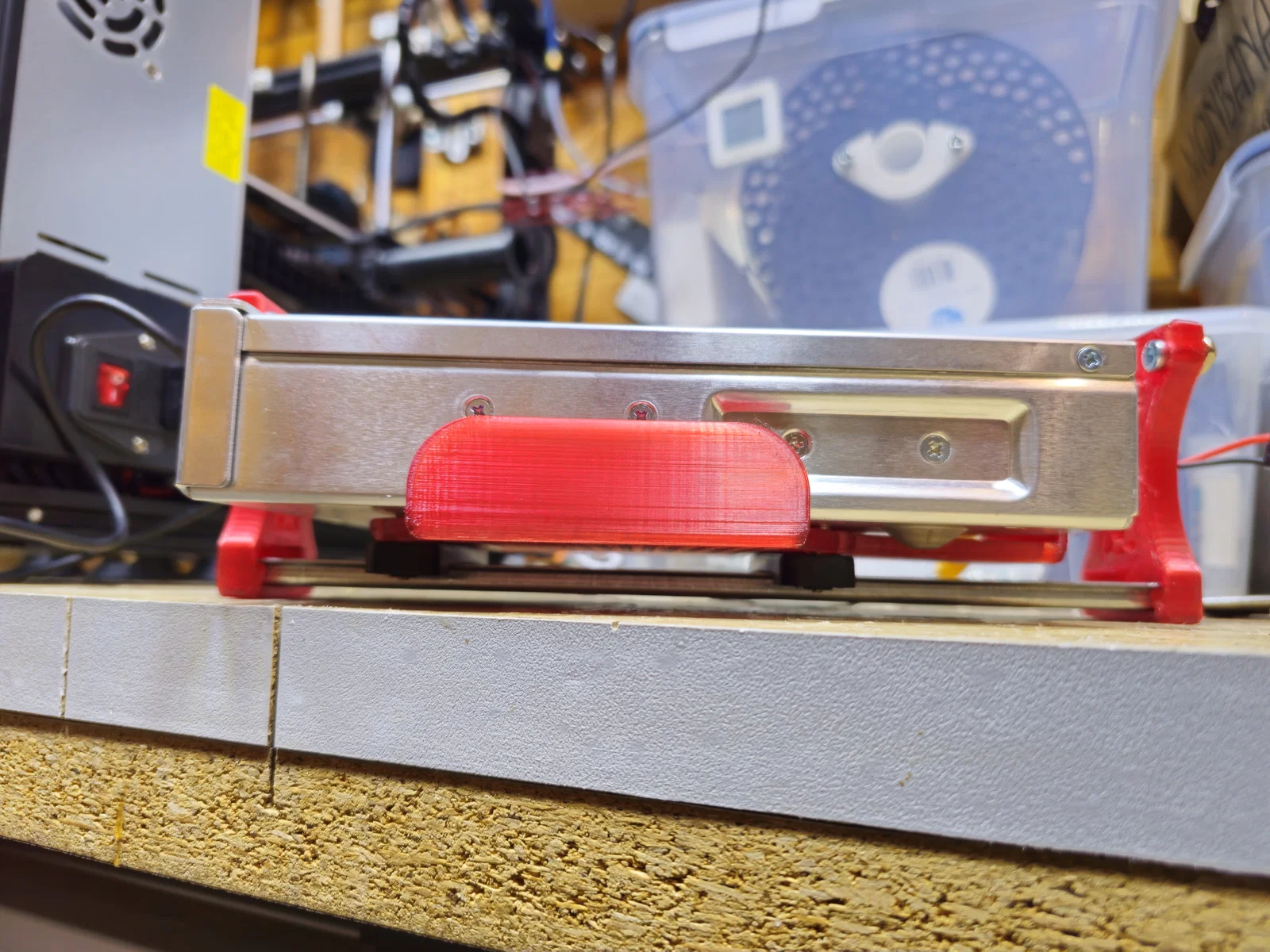

V2 có thể làm được điều đó vì nó được tùy chỉnh với một thanh giằng trên cùng giữ bộ nguồn vào đế.

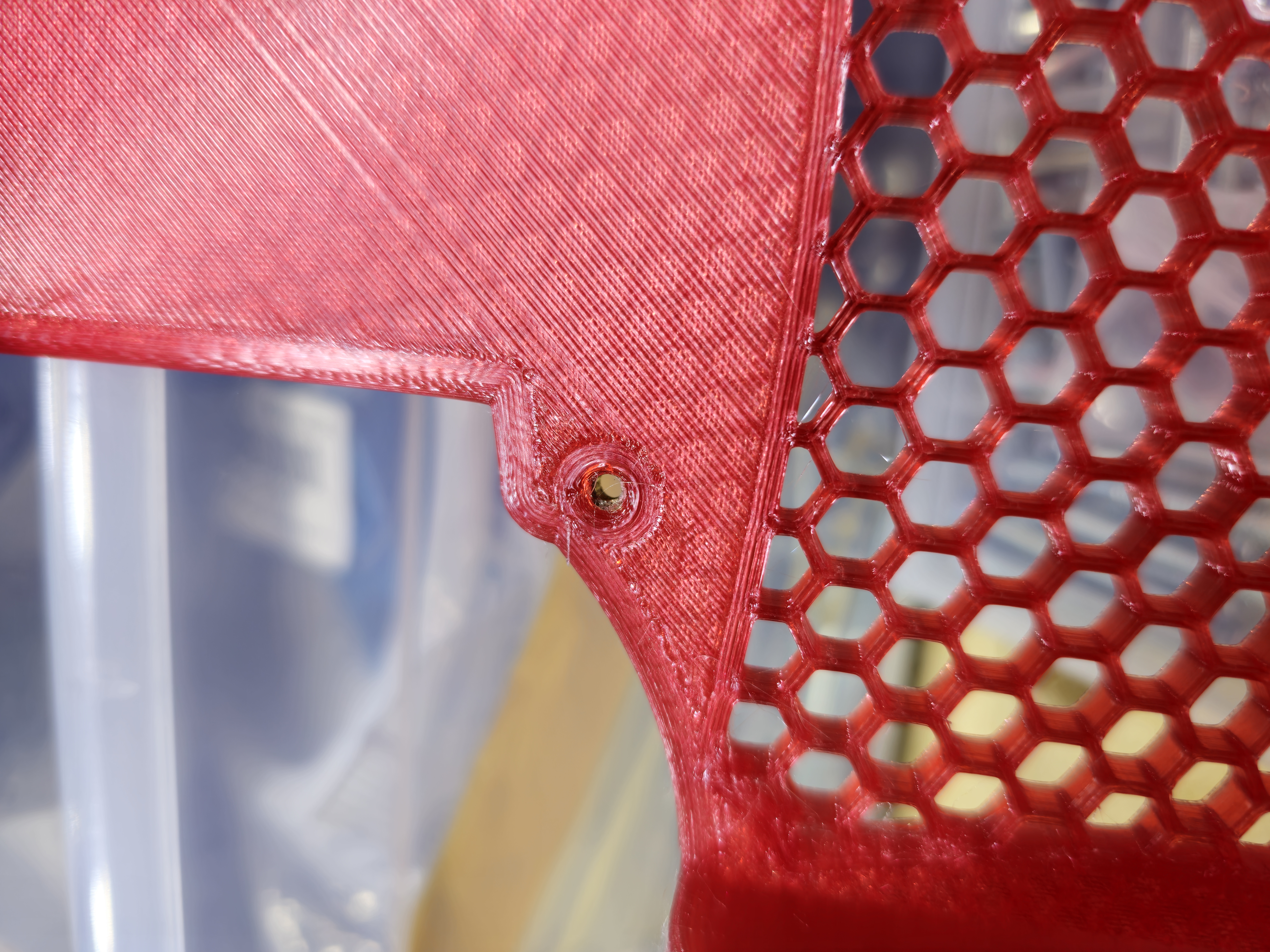

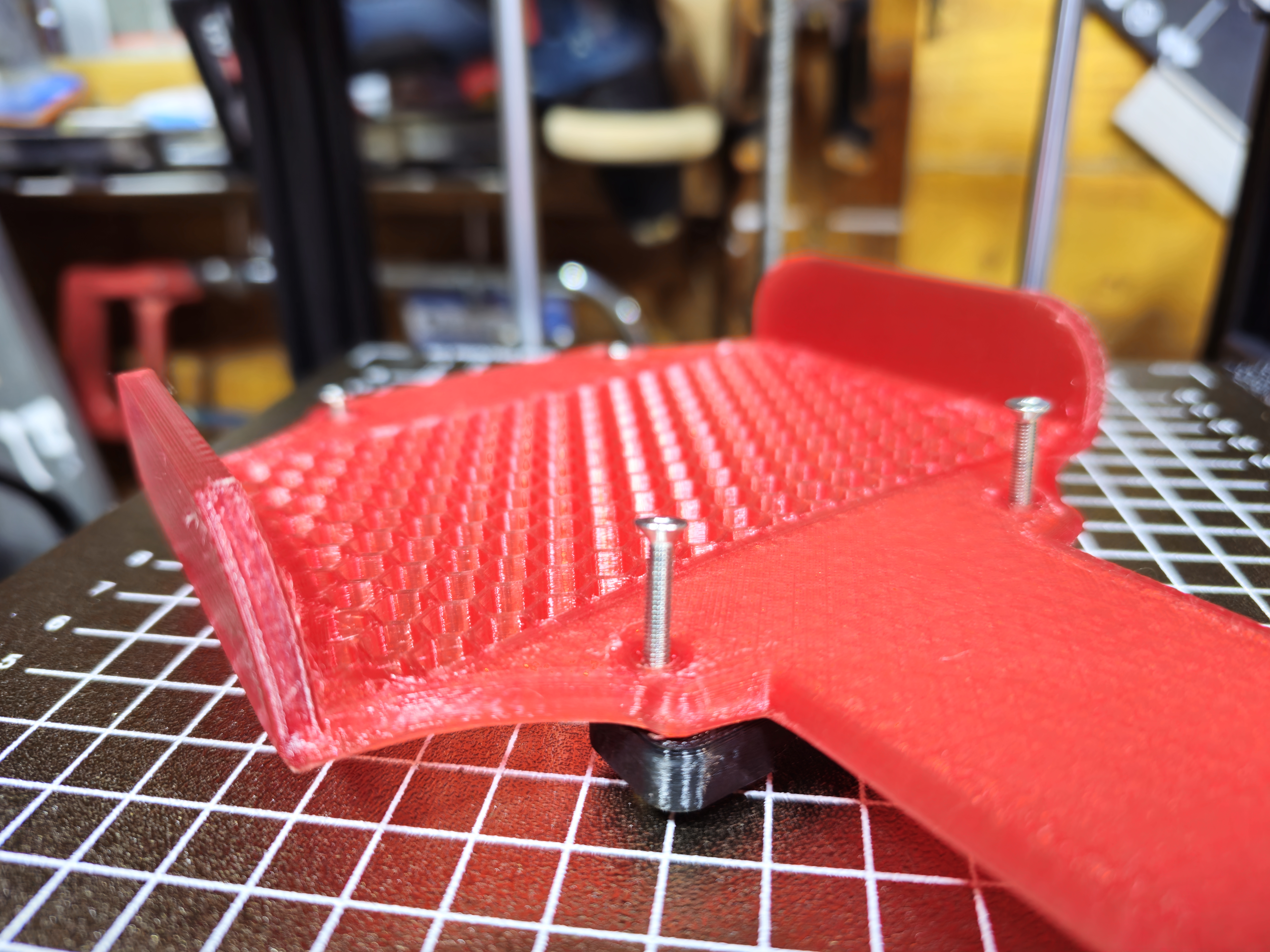

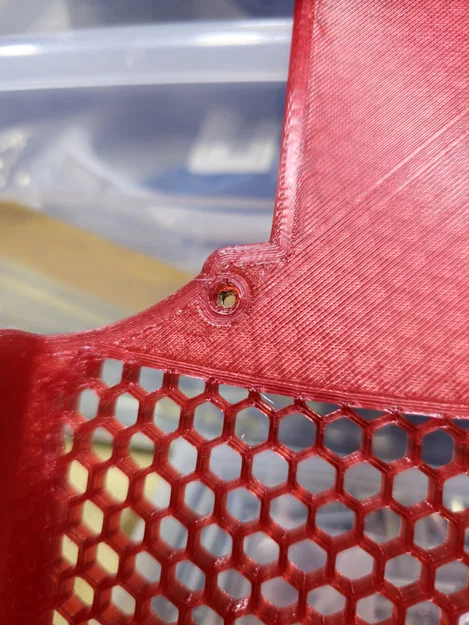

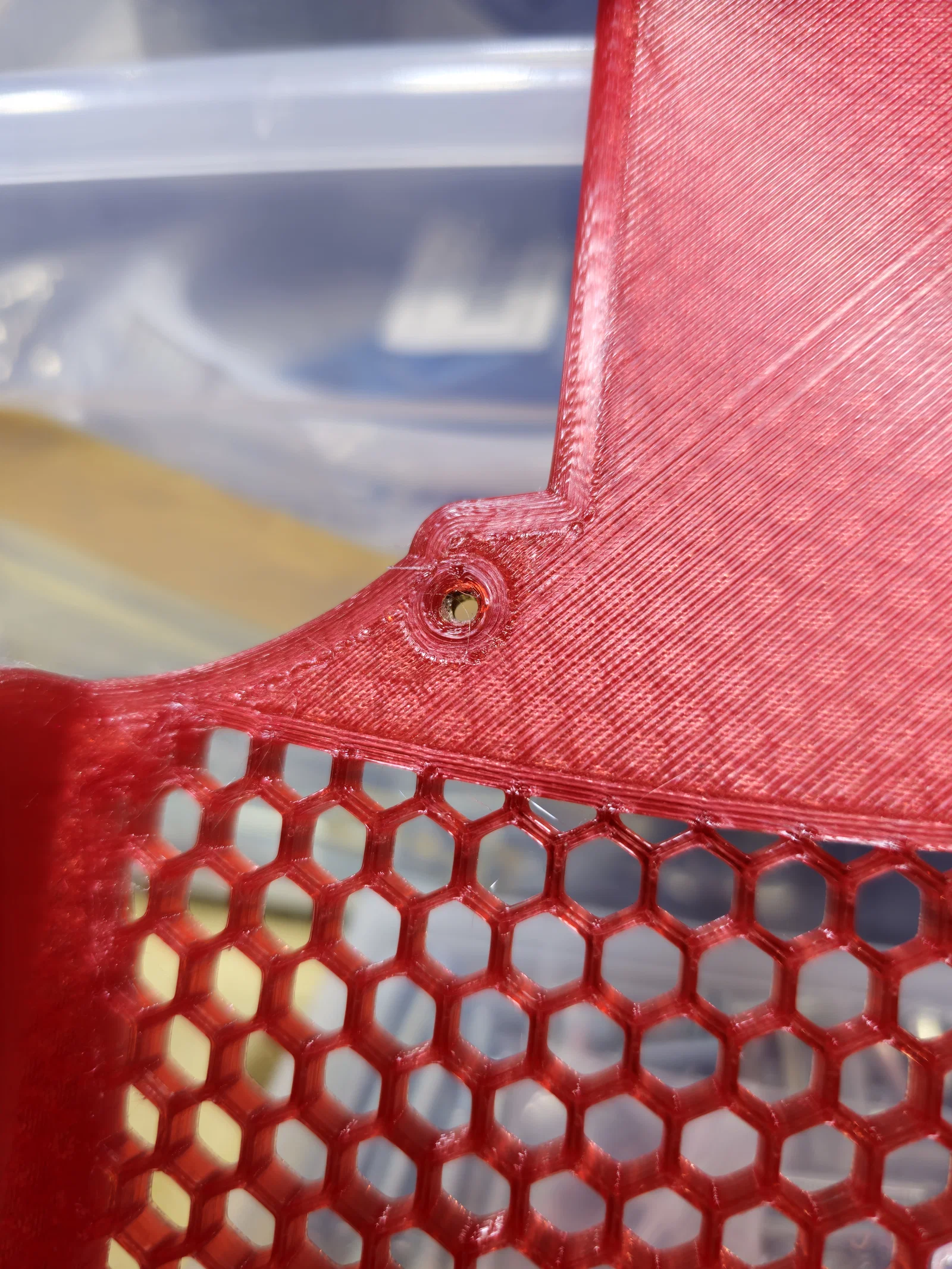

Thanh giằng này được thiết kế để sử dụng 4 ốc chìm M3x10mm - gắn trực tiếp vào nhựa, không cần ốc giữ nhiệt.

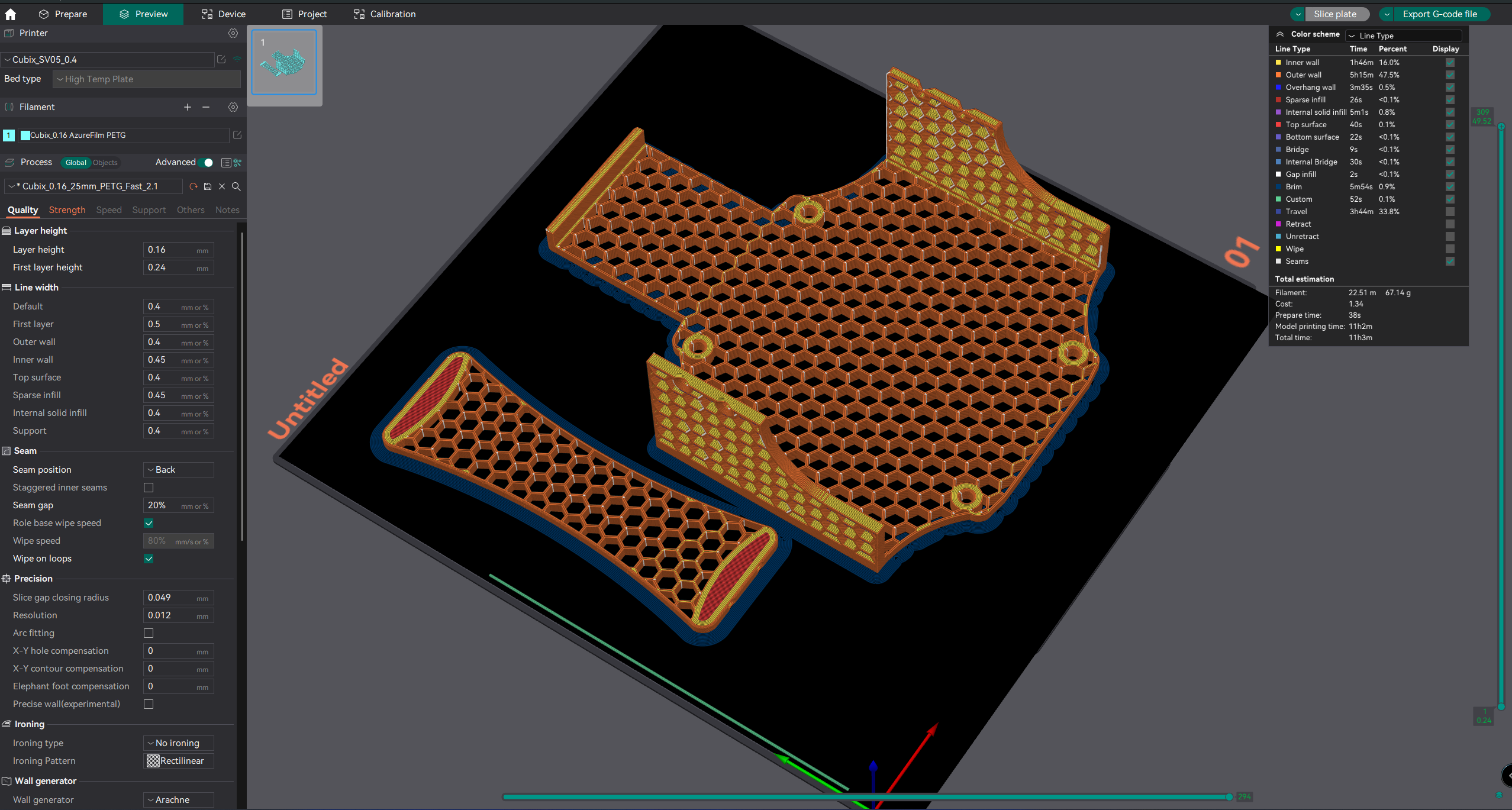

Thông số in - những thông số này nên được tùy chỉnh cho máy in của bạn, bên dưới là thông số của tôi:

Vật liệu - PETG Đầu phun - đồng thau .4 Chiều cao lớp - .16 Chiều rộng lớp .4

Tất cả các tệp đều miễn phí và có trên OnShape - được sử dụng, sửa đổi, sao chép tự do - không dùng cho mục đích thương mại dưới bất kỳ hình thức nào.
