Giá đỡ Anker 7 Cổng Hub Gắn Thanh DIN Rail

Mình gắn hai cái camera USB, ổ SSD, điện thoại cũ chạy KlipperScreen, cổng USB cho gia tốc kế ADXL, và dĩ nhiên là cả MCU vô con RPi 4 của mình: mà tổng cộng nó rút quá nhiều điện cho mấy cổng USB của nó. Sau khi thử vài giải pháp thì mình mua cái hub USB 3.0 "Anker 7-port Hub with Charging Port" có cấp nguồn. Mình cắm điện thoại vô cổng sạc, ổ SSD qua cái "Y splitter" để lấy thêm điện bằng cách cắm vô hai cổng USB thường, còn mấy thứ kia thì cắm vô hub.
Mình xài nó mấy tháng rồi mà không có vấn đề gì về độ ổn định.

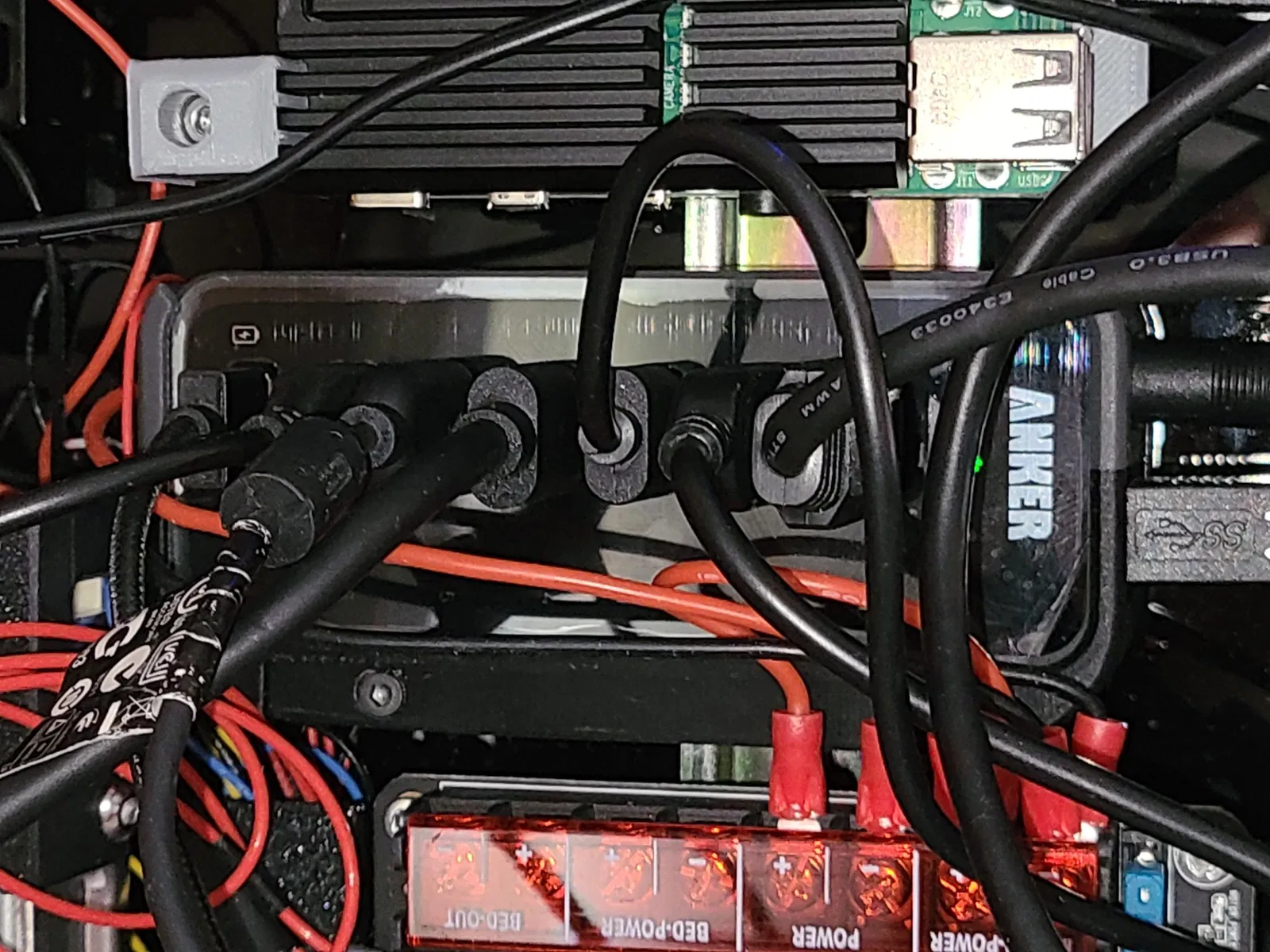

Thế là mình làm cho cái việc gắn kết này vĩnh viễn luôn bằng cách cố định cái hub USB kế bên con RPi 4 của mình. Để nhét mọi thứ vô cái khoang điện tử vốn đã chật chội, cái bracket này gắn thẳng vô thanh DIN rail, sát nhất có thể, và được dịch qua một bên để chừa không gian ở cuối cho nguồn và USB tới RPi.

Việc kết nối giữa hai bộ phận được thực hiện bằng một cái "heat set insert" ở bộ phận dưới và một con ốc M3x25 đầu chìm. Mối nối giữa hai bộ phận không có khe hở và lồng vào nhau để làm cho nó chắc chắn. Mình đã ráp và tháo ra vài lần, và đảm bảo con ốc đi vào êm ái trước khi gắn.

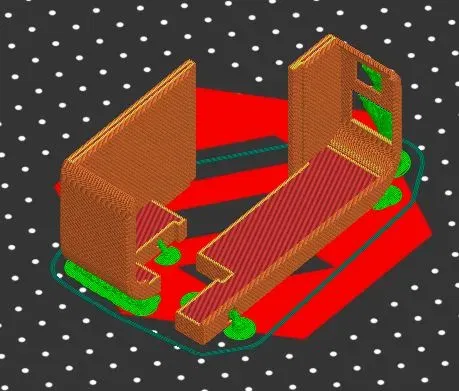

Mình in nó bằng ABS, 15% infill hình "gyroid", "organic supports" từ "build plate" theo tấm hình trong PrusaSlicer. Cái support nó ra sạch sẽ, không tốn nhiều vật liệu. Nếu bạn nhìn kỹ sẽ thấy cái bản in trong hình có hai màu - đen và xám. Không có lý do đặc biệt nào hết, chỉ là mình hết mực đen nên hoàn thành bằng màu xám thôi. Đây thực ra là cái bản mẫu của mình, nhưng nó vẫn giữ được khi mình gắn, và chạy ngon lành. Đây là dự án đầu tiên mình làm đúng ngay lần đầu tiên! Và nếu bạn không đồng ý và nghĩ có gì cần thay đổi, mình có đính kèm cả file Fusion360 để bạn có thể sửa nó.
