Quạt Đáy Bàn Trident

Sau khi chuyển đổi từ Afterburner sang Stealthburner, tôi còn dư một cái quạt 4020 dùng để làm mát bộ phận và đã tháo một nửa vỏ. Tôi quyết định chế nó thành quạt thổi dưới đáy bàn in để tận dụng nhiệt tỏa ra từ đáy mâm nhiệt, giúp sưởi ấm khoang máy.

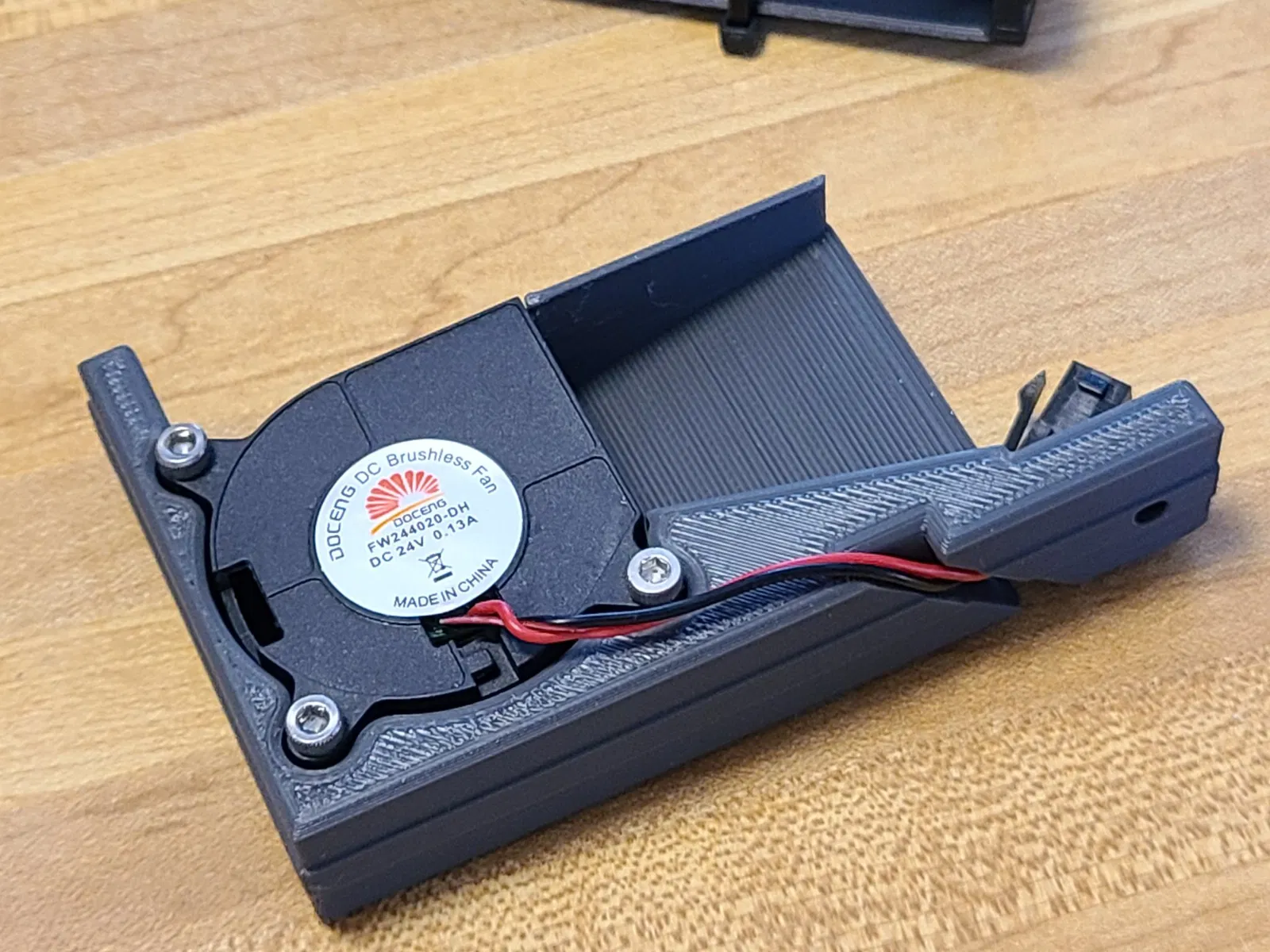

Đây là bản cập nhật của thiết kế gốc. Tôi có nhiều kinh nghiệm hơn trong việc thiết kế các bộ phận in 3D, và đã thiết kế lại khung đỡ cho chắc chắn hơn và trông đẹp hơn. Dù thực tế là không nhìn thấy được. Không may là sau khi thử nghiệm nhiều nguyên mẫu, tôi đã làm đứt dây của quạt và không thể hàn lại được. Các ảnh chụp là của một nguyên mẫu trước đó. Tôi đã loại bỏ các khe hở ở đáy và thêm một cái tab để che lỗ hở ở mặt sau của quạt do việc tháo phần trước ra. Thiết kế này hoạt động tốt với tôi cho đến khi tôi làm đứt dây quạt.

Nó không chỉ bao gồm nửa còn lại của vỏ quạt và giá đỡ để gắn vào thanh nhôm, mà còn có chức năng định hướng luồng khí thổi ra từ quạt về phía bàn in và làm lan tỏa nó. Về lý thuyết, nó sẽ hiệu quả hơn các thiết kế chỉ thổi khí trực tiếp ra khỏi quạt dưới bàn in.

Tôi đã thêm một cái rãnh để giữ và dẫn dây về phía dây cáp.

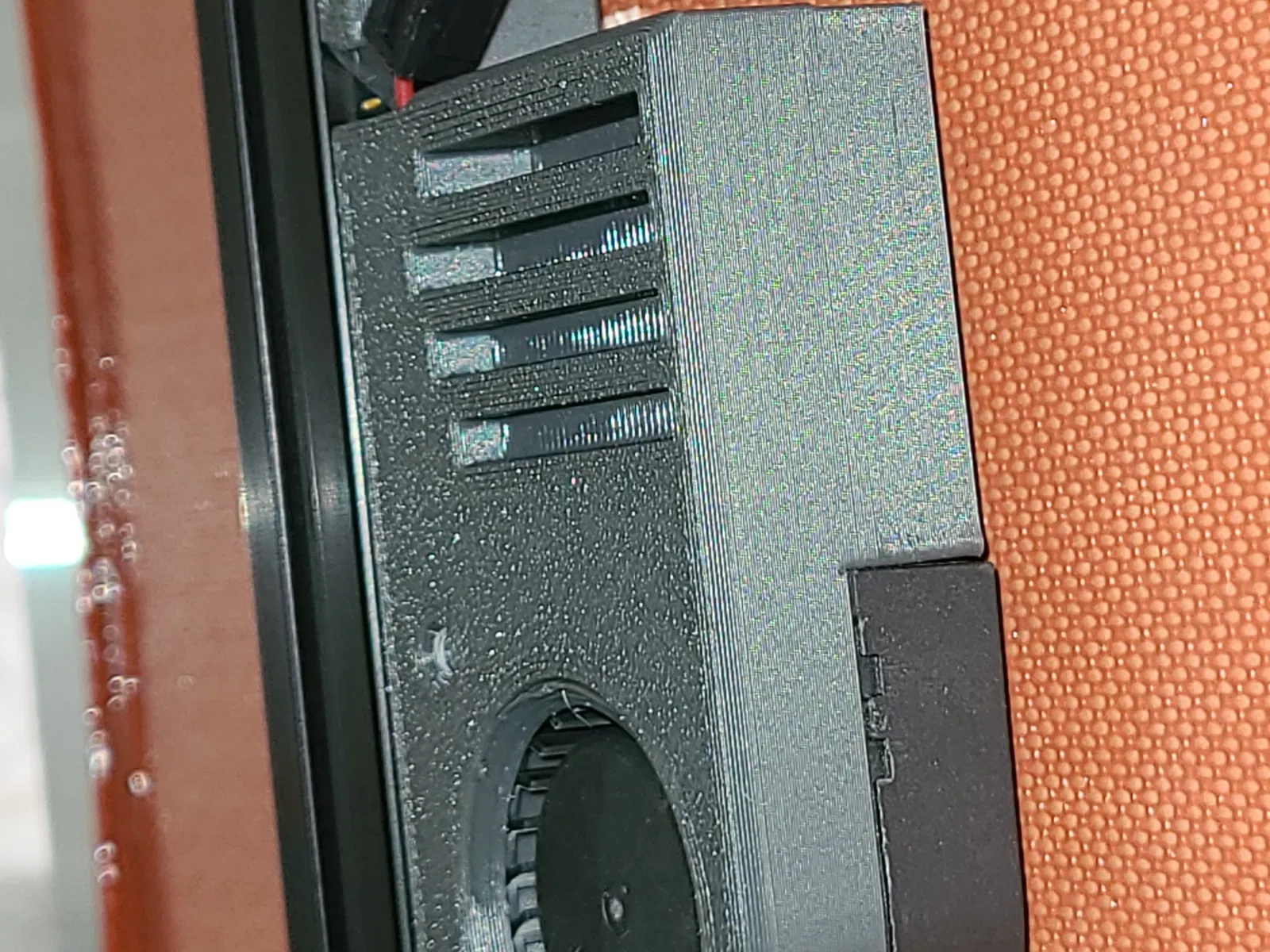

Tôi đã lắp quạt dưới bàn in và xác nhận rằng nó làm tốt nhiệm vụ lưu thông không khí dưới mâm nhiệt bằng cách cảm nhận luồng khí bằng tay. Nó tạo ra một luồng khí khá ổn định, hướng khắp phần lớn mặt dưới của bàn in. Tôi đã lắp nó cách xa cầu chì nhiệt để tránh ảnh hưởng đến nó.

Nó có thể được in mà không cần hỗ trợ. Bản in đủ chắc chắn vì không phải chịu nhiều trọng lượng. Tôi đã in nó bằng ABS với 4 lớp vỏ và 15% lưới độn. Để lắp đặt cần (2) vít M3x10 SHCS và đai ốc chữ T để kết nối với thanh nhôm, và (3) vít M3x20 SHCS để giữ quạt vào vỏ.
