Giá đỡ BTT Manta E3EZ + Quạt + Mosfet cho Anycubic i3 Mega

Tác giả ChaostheoryBOT

Lượt tải
28
Lượt thích
5
Lượt coi
699

File 3 506,2 KB

  • BTT_Manta_E3EZ_Mount_1766359625.3mf3MF · 215 KB
  • Fan_Mount_1766359625.3mf3MF · 148,4 KB
  • Mosfet_Mount_1766359626.3mf3MF · 142,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

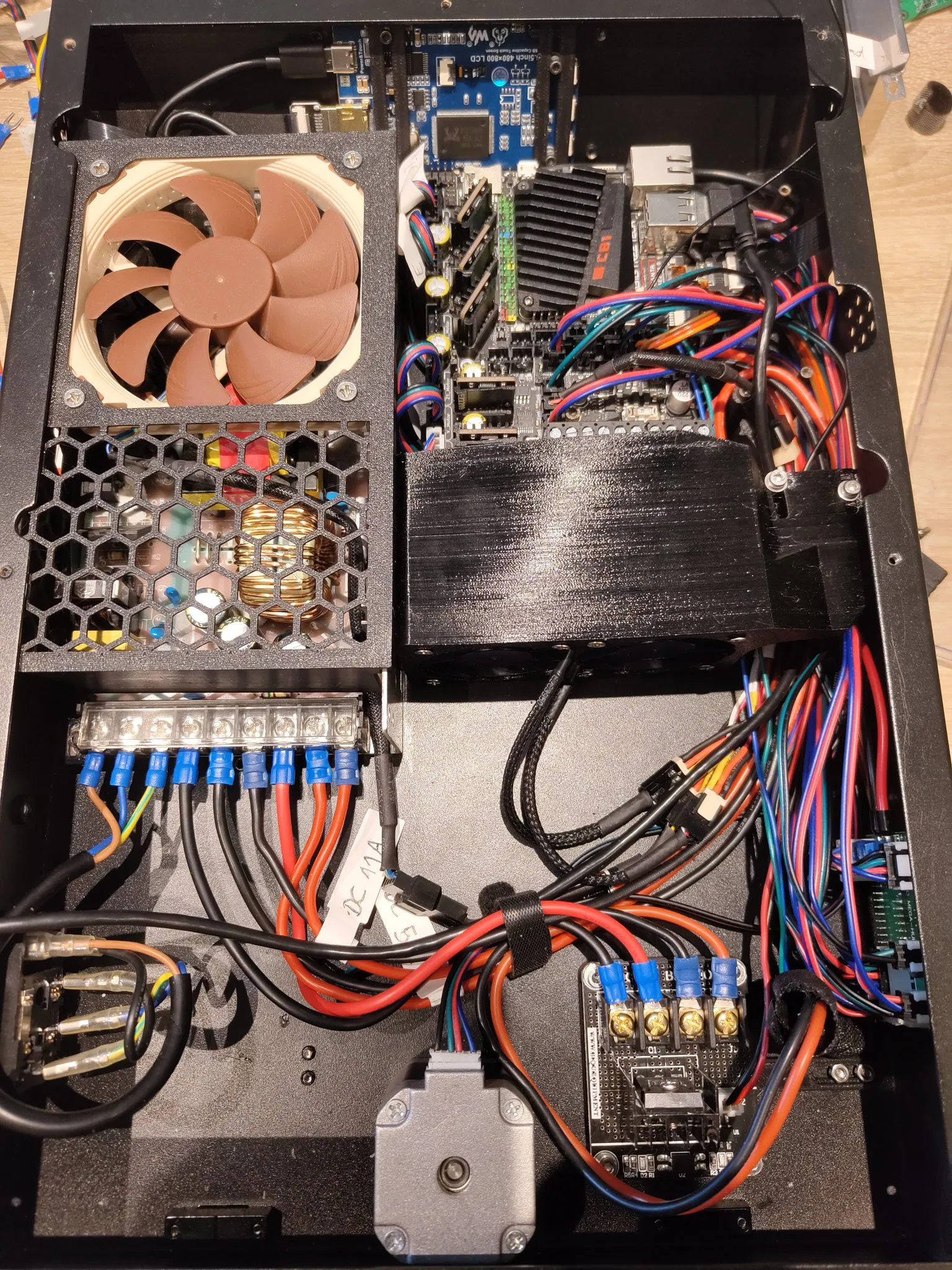

Giá đỡ để lắp BTT Manta, kèm giá đỡ quạt và một giá đỡ mosfet.

Tôi quyết định cho bộ đùn chạy thẳng từ bo mạch và chỉ dùng một trong những mosfet hiện có của mình cho giường in.

Thật không may là tôi vừa nhận ra mình quên chụp ảnh khi chưa lắp manta.

Về cơ bản, phía dưới bên phải được bắt vít bằng một trong những con ốc cũ.
Phía dưới bên trái được bắt vít vào một trụ đỡ hiện có và mainboard.
Ba điểm gắn còn lại cần lắp ốc heatset.
Giá đỡ chỉ vừa khít với các trụ đỡ hiện có.

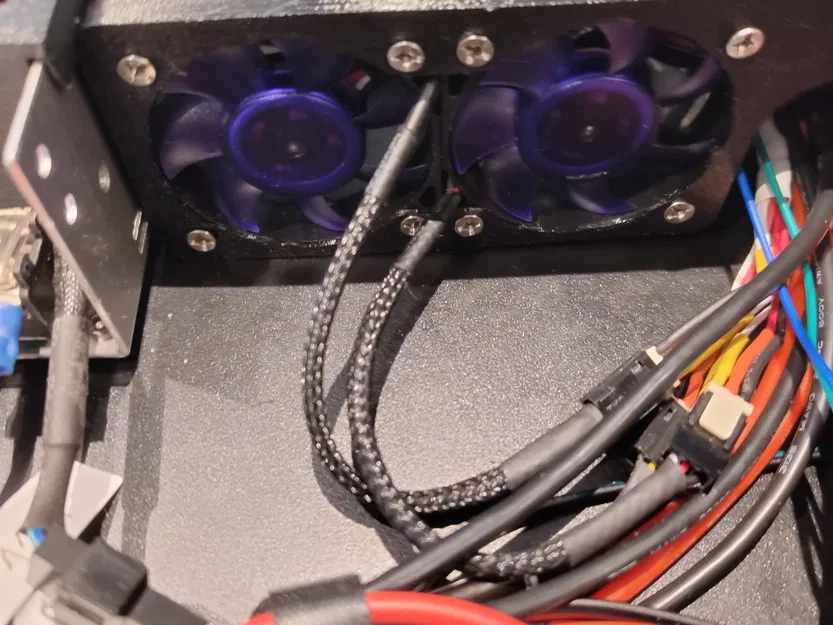

Các quạt được lắp vào giá đỡ rồi giá đỡ được gắn vào máy in bằng 2 con vít dài.
Có hai trụ đỡ đặt cạnh nhau, không thẳng hàng lắm, nên tôi đã làm các lỗ gắn "hơi" trượt.
Tôi in giá đỡ quạt bằng tpu và vì vậy cũng đã dùng long đền.

Các quạt tôi đang dùng là hai quạt Noiseblocker (NB-BlackSilentFan 50mm) kích thước 50x50x10mm.

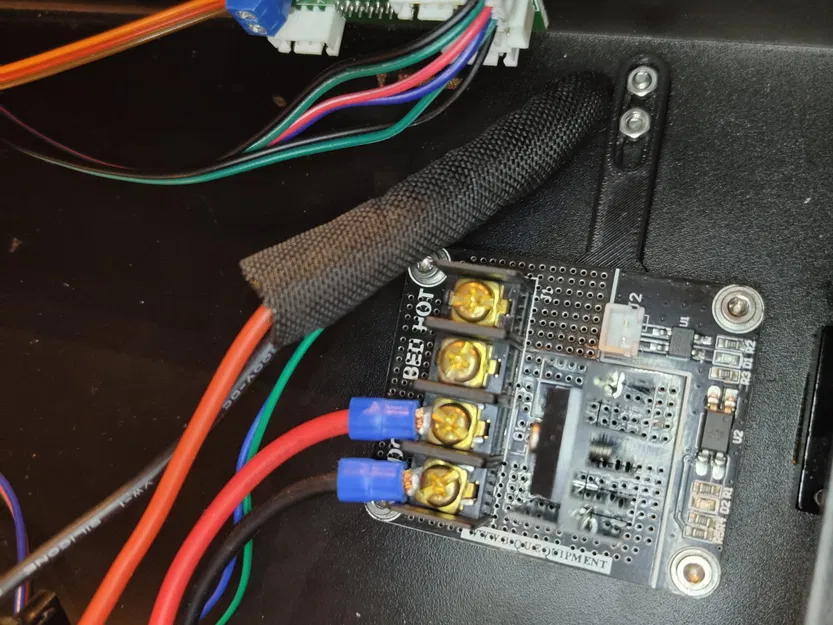

Giá đỡ mosfet thì khá tự giải thích, nhưng chúng cũng cần ốc heatset.
