Bộ sắp xếp và khay chứa ô phủ lên Frosthaven

Tổng quan

Cái mẫu này là để chứa và sắp xếp mấy cái ô vuông phủ lên của Frosthaven. Cái bộ sắp xếp này thay thế cho một trong mấy cái khay có sẵn trong hộp.

Giá trị của bộ sắp xếp này là mỗi bộ ô vuông phủ lên được hiển thị trong một ô riêng, và bạn có thể lấy ngay cái mình cần. (Cái khay có sẵn thì chứa chúng theo kiểu khó tìm từng cái ô, và nhiều ô thì chỉ bị vứt chung với nhau lộn xộn trong một ngăn.) Để dễ lấy ô ra, mỗi ô có một cái lỗ cho ngón tay; để lấy ô ra, chỉ cần ấn từ bên dưới lên.

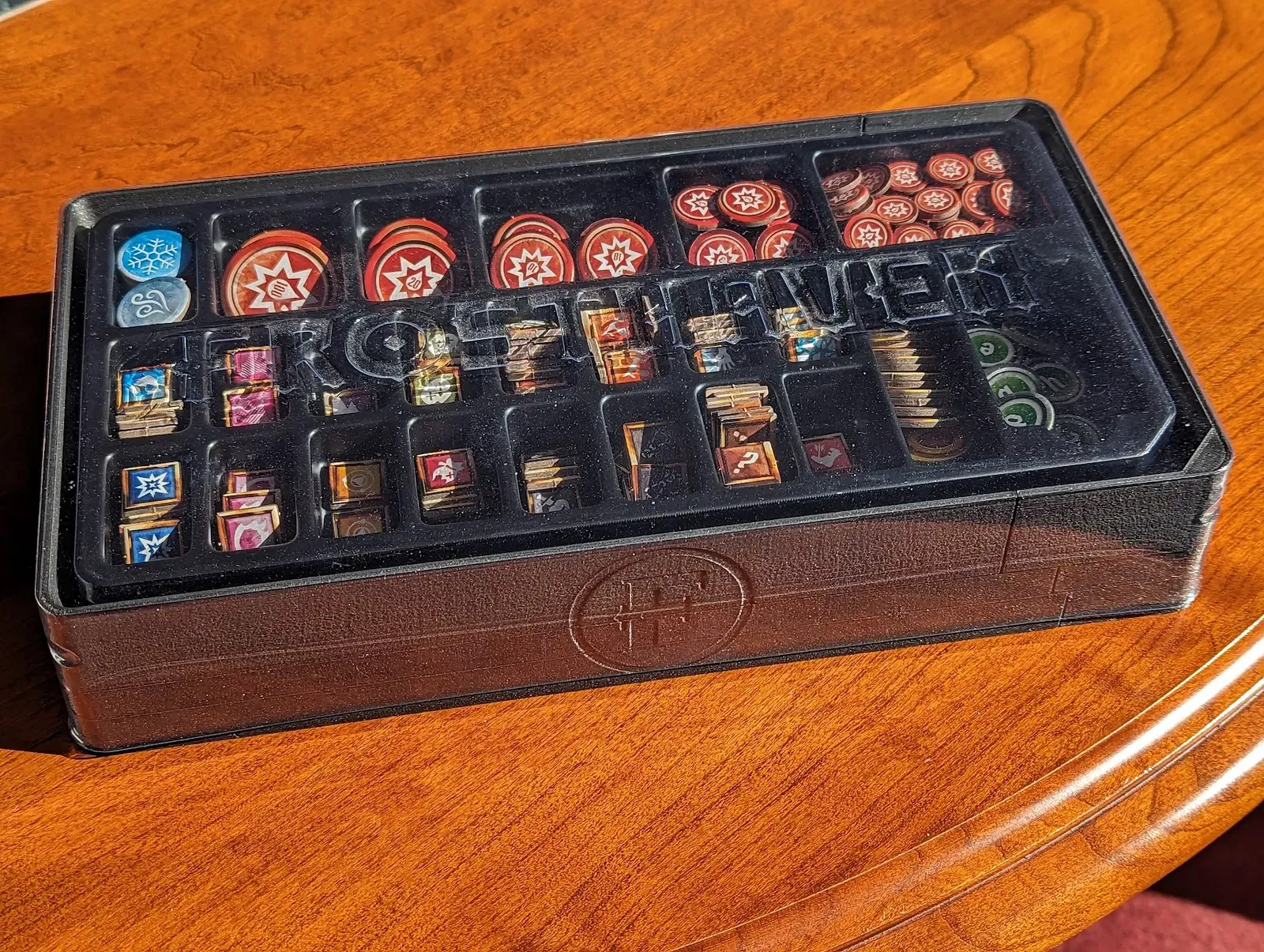

Cái mẫu này thay thế một khay có sẵn theo tỉ lệ một-một, và nó dùng chung cái nắp nhựa trong mà khay có sẵn dùng. Cái khay có sẵn dùng để chứa các ô phủ lên với các ngăn lớn nhỏ khác nhau, rồi phía trên ô là một cái khay nhỏ chứa mấy cái thẻ trạng thái, thẻ số và chữ, thẻ vật phẩm, v.v. Cái khay nhỏ này có nắp nhựa trong, rồi khi cái khay nhỏ này được đặt vào trong khay lớn, cả bộ có một cái nắp nhựa lớn riêng.

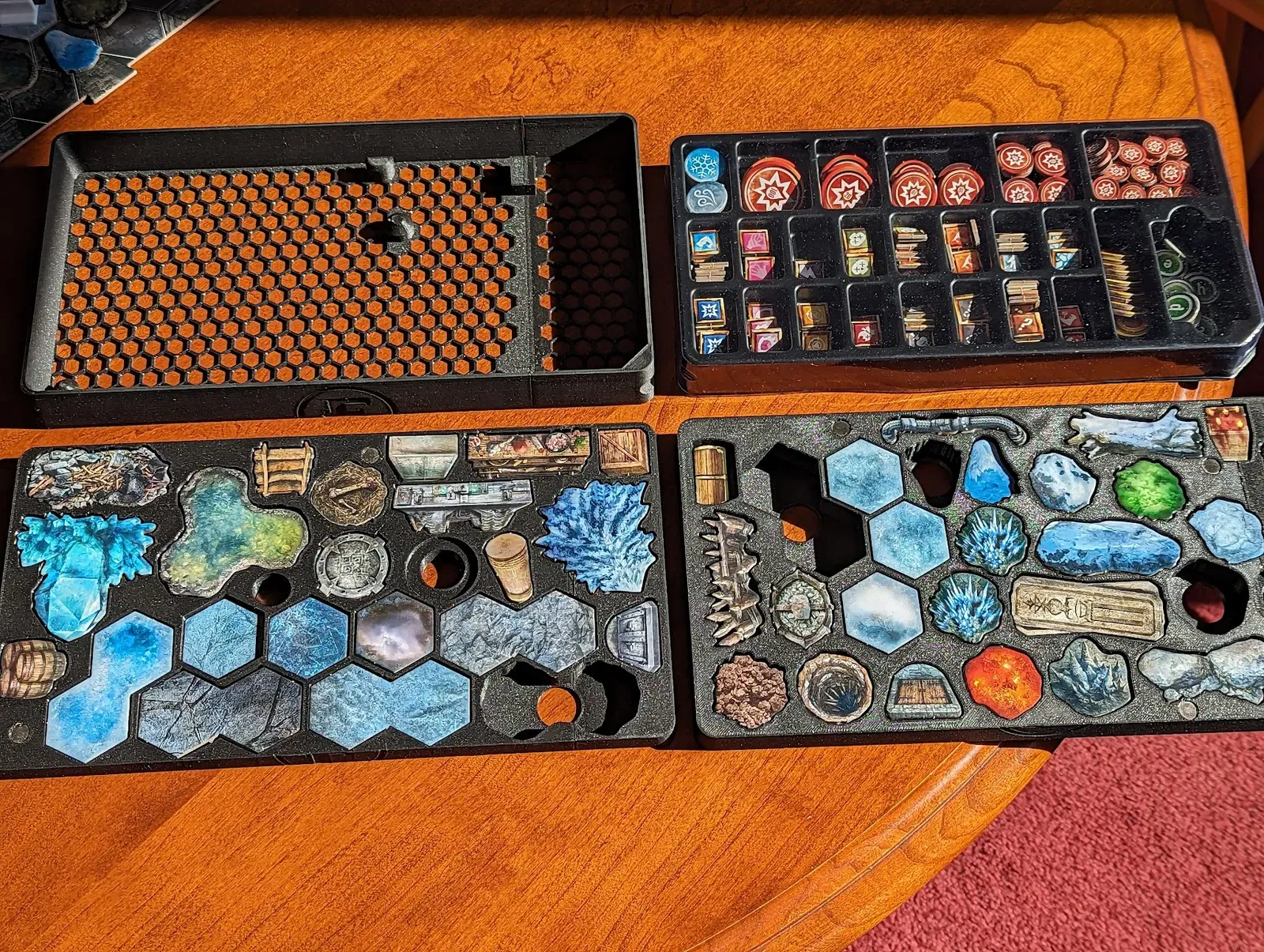

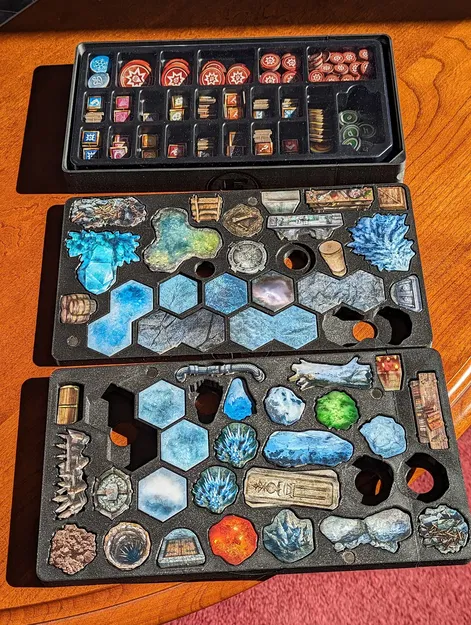

Bạn vẫn sẽ dùng cái khay nhỏ và cái nắp đậy tổng thể, nhưng bạn sẽ thay thế cái khay có sẵn bằng một chồng ba cái khay:

• Cái khay dưới cùng chứa tất cả các ô phủ lên có số lượng từ năm cái trở lên.
• Cái khay ở giữa chỉ chứa các ô phủ lên có số lượng từ bốn cái trở xuống.
• Cái khay trên cùng chỉ chứa cái khay nhỏ có sẵn.

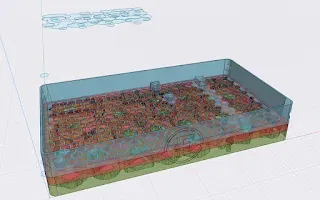

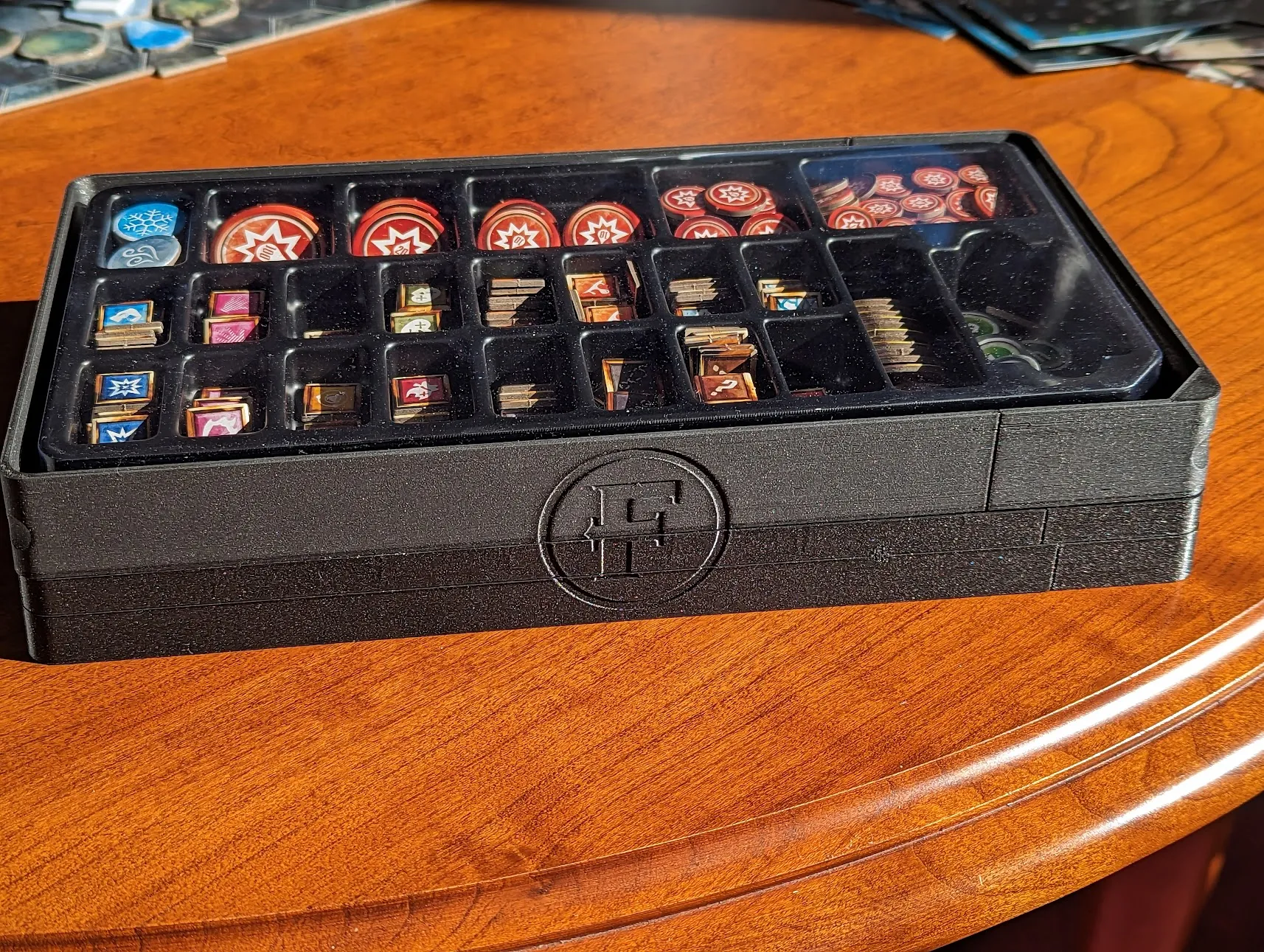

Ba cái khay này xếp chồng lên nhau tạo thành hình dạng giống như khay gốc, nên cái nắp nhựa trong gốc vẫn đậy vừa. Chồng khay này cao hơn khay gốc 1.1mm, nên tùy thuộc vào cách bạn xếp đồ vào hộp, có thể bị kênh nắp một chút.

Slicing, in và xử lý sau in

Tôi khuyên nên slicing hai khay dưới cùng với kiểu "Lightning infill"; tôi đã dùng mặc định 15%. "Lightning infill" sẽ giúp giảm trọng lượng và chi phí, và có nhiều vách tường bên trong để tăng độ cứng. Tôi đã slicing khay trên cùng với 5% "grid infill". Chỉ vừa đủ để tạo một chút kết nối giữa các vách tường. (Kiểu "Lightning infill" để mấy vách tường đó hoàn toàn không kết nối và tôi sợ nó sẽ bị cong quá nhiều.)

Mấy cái khay này quá lớn để in một mảnh trên máy MK3 hoặc MK4. Tôi có đính kèm các phiên bản tôi đã slicing bằng PrusaSlicer, phòng trường hợp bạn chỉ muốn in thôi. Các bộ nối được canh chỉnh để hoạt động khá tốt với Prusament PLA trên máy MK4 của tôi. Tôi cũng cung cấp các mẫu nguyên khối, vì có thể bạn muốn cắt chúng bằng các bộ nối mà bạn canh chỉnh cho phù hợp với máy in của mình. Các mảnh cắt có thể dán lại với nhau bằng keo CA độ nhớt trung bình.

Phiên bản cắt của khay trên cùng có hai bộ nối trục hẹp. Mẫu này có kèm chốt, nhưng lớp đầu tiên thường bị bè ra, và để chốt vừa bạn có thể sẽ cần chà nhám các góc của lớp đầu tiên. Tôi đã có kết quả tốt với giấy nhám.

Nếu bạn phải cắt mẫu để vừa với máy in của mình, bạn nên cân nhắc thu nhỏ chúng xuống 0.5% hoặc thậm chí 1%. Tôi đã in chúng mà không thu nhỏ, và nắp đậy hơi chặt.

Mẫu này có các chi tiết được thiết kế để giữ các khay với nhau khi ở trong hộp. Mỗi khay có ba cái túi ở mỗi bề mặt tiếp xúc với khay khác. Các túi này được làm để chứa nam châm 8mm×2mm; các túi có đường kính 8.2mm và sâu 2.3mm. Tôi đã gắn nam châm bằng keo CA. Ba nam châm trên mỗi khay là đủ để giữ chúng lại với nhau. Cần cẩn thận một chút để đảm bảo các nam châm hút nhau chứ không đẩy nhau (xem bên dưới).

Nếu bạn quyết định dùng nam châm, các túi ở mặt trên của khay sẽ sạch sẽ, nhưng ở khay giữa và khay trên cùng, bạn có thể sẽ phải dọn dẹp một ít sợi nhựa thừa — nếu không nam châm có thể sẽ không nằm sát bề mặt. Hãy thử dùng dao rọc giấy sắc.

Như một phương án thay thế cho nam châm, mỗi túi cũng có một cái lỗ nhỏ hơn được tạo trong đó, sâu hơn chỗ nam châm và đường kính 6mm. Lẽ ra có thể đặt chốt vào các lỗ này và dùng chốt để định vị các khay. Một trang web đã gợi ý dùng chốt có tiết diện hình bát giác nội tiếp trong vòng tròn 6mm, nhưng tôi chưa thử.

Đặt nam châm

Tôi đã dùng những nam châm nhỏ này từ Amazon. Để đảm bảo tất cả chúng đều cùng chiều, tôi đã dùng một chồng, đặt một miếng kim loại nhỏ ở một đầu, rồi dùng đầu kia để nhét vào từng khay. Khi nam châm đã được dán vào mặt trên, tôi đặt một nam châm thứ hai lên trên mỗi nam châm đã dán, và đánh dấu bề mặt nhìn thấy bằng một dấu X. Khi những nam châm đó được dán vào túi dưới cùng của khay tương ứng, các dấu X phải không được nhìn thấy. Chỉ cần di chuyển miếng kim loại sang đầu kia của chồng nam châm, rồi thêm các nam châm rời với các dấu X hiển thị trên chồng. Khi đầu của chồng nam châm được nhét vào túi, dấu X sẽ được giấu đúng cách và các nam châm sẽ khớp với nhau.

Lắp các ô vào bộ sắp xếp

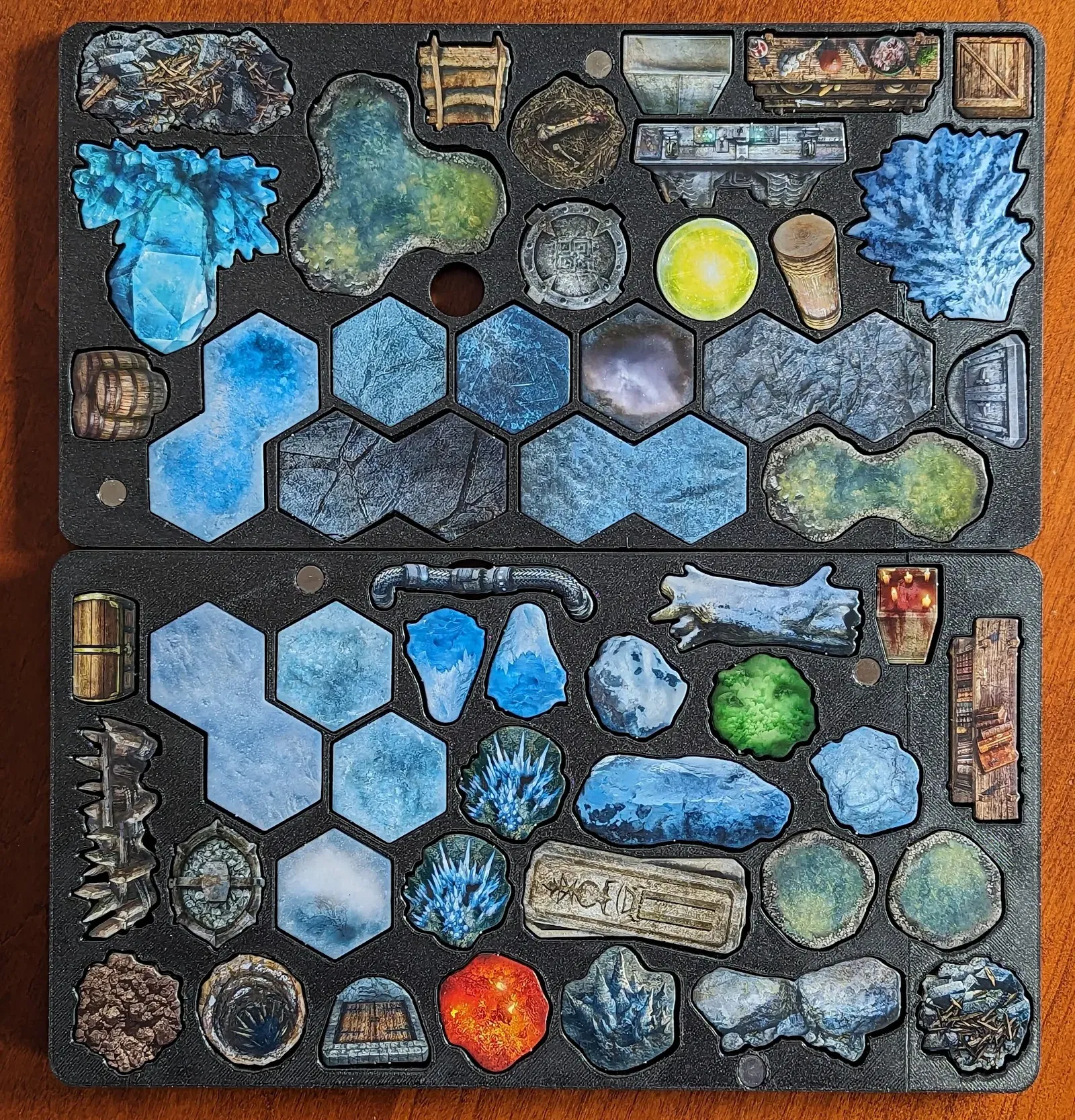

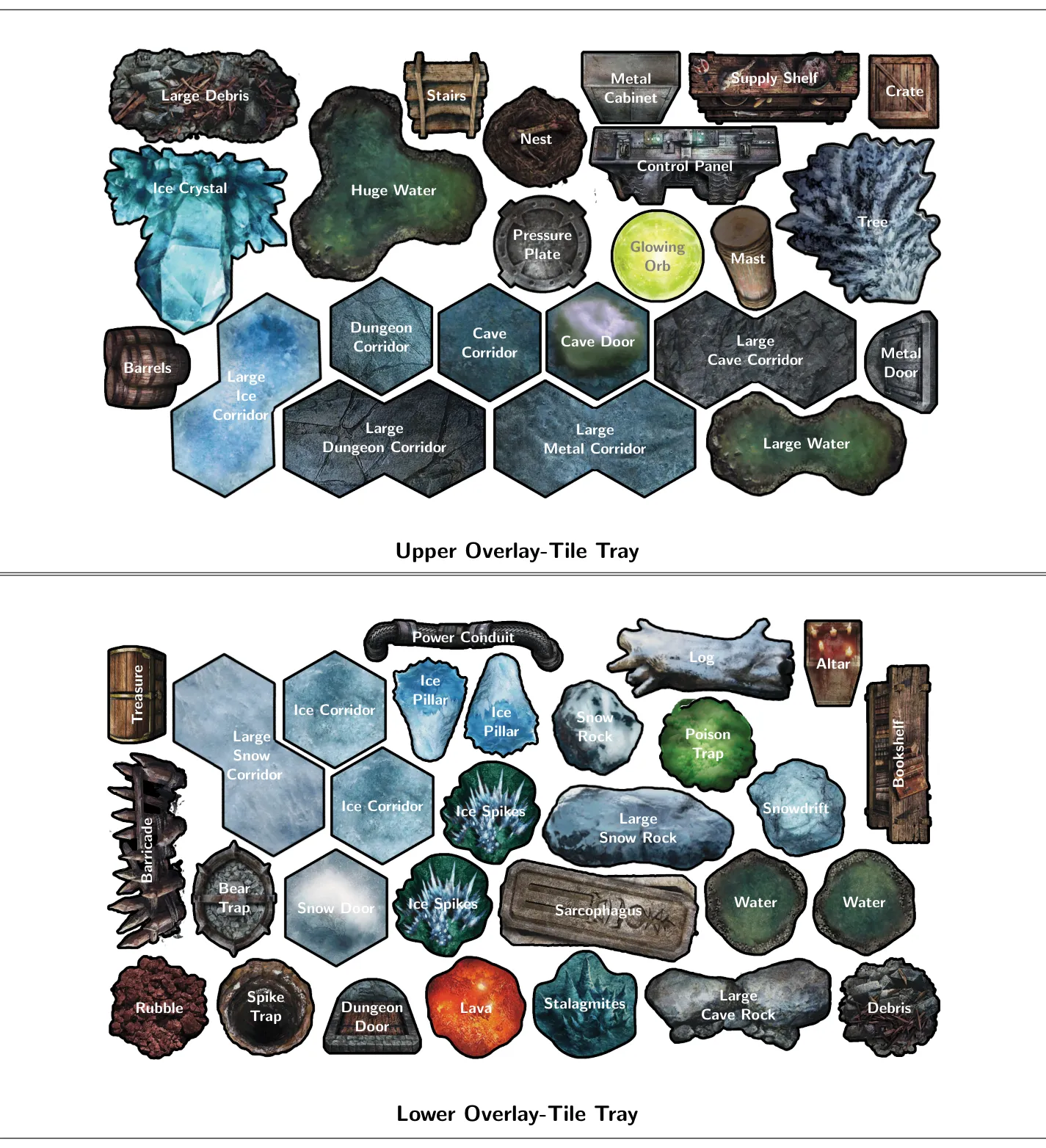

Nhiều ô phủ lên trông có vẻ có thể đặt vào khay của chúng theo nhiều cách khác nhau. Ví dụ bao gồm Rubble, Debris, một số bẫy, Water, Nest, và Pressure Plate. Chỉ có một cách đặt là đúng. Bản in này bao gồm các tệp PDF "Storage key" chỉ rõ cách mỗi ô phải được đặt để vừa với bộ sắp xếp. Hầu hết các ô phải được đặt đúng như trong ảnh khóa, nếu không chúng sẽ không vừa. (Các hình lục giác và hành lang lớn thì dễ hơn.)

Nếu bạn xem kỹ một ô, bạn sẽ thấy nó có hai mặt. Mặt trên là mặt mà lưỡi cắt đã đi qua, và bạn sẽ thấy nó có các cạnh hơi tròn nơi hành động cắt đã nén giấy một chút. Ở mặt dưới, các cạnh vuông vức. Tất cả các ô phải được đặt với mặt trên hướng lên, ngoại trừ một trường hợp: trong năm ô Nest thì có một ô phải được đặt với mặt dưới hướng lên. Chỉ cần đảm bảo hướng của xương tương ứng với ảnh khóa, là bạn sẽ ổn.

Cuối cùng, có hai dạng quan tài, nhưng chúng đều vừa với một ô duy nhất. Các quan tài đóng đặt ở dưới và các quan tài mở đặt ở trên.

Bộ sắp xếp cho quái vật

Nếu bạn thích mẫu này, bạn cũng có thể thích bộ sắp xếp trưng bày tùy chỉnh của tôi cho quái vật Frosthaven.
