Tăng Chỉnh Chống Rối Cuộn Filament [Remix]

Tại sao lại thiết kế cái này?

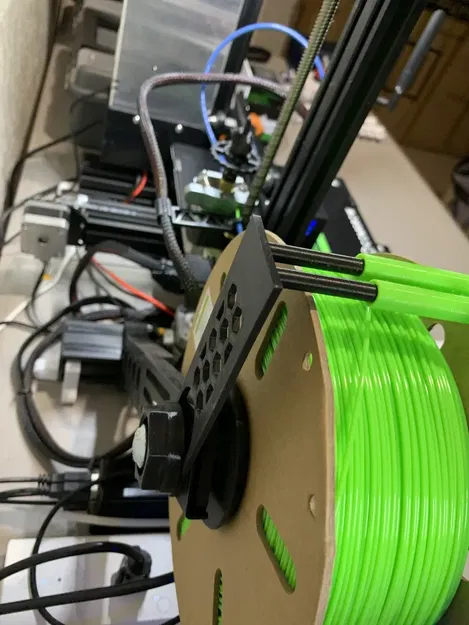

Thiết kế này được làm lại để ngăn sợi filament bị văng ra khỏi cuộn khi nó quay trên giá đỡ cuộn có ma sát thấp của tui, trong lúc cấp vào động cơ bước điều khiển extruder.

Ghi công xứng đáng!

Tui thích thiết kế của boffenheim tìm thấy ở đây nhưng tui muốn giảm lượng vật liệu sử dụng và cũng thiết kế lại cánh tay vắt ngang qua cuộn sợi filament để có một cánh tay có thể điều chỉnh cho các loại cuộn có kích thước khác nhau. Thiết kế gốc cũng được làm để cọ xát vào cuộn chỉ, cái mà tui không cần.

Có gì thay đổi so với bản gốc?

• Giảm sử dụng vật liệu Filament bằng cách thêm hoa văn kiểu đa giác và loại bỏ các góc trên đế.
• Mở rộng đế gắn vào ốc cuộn thêm 5mm để có thêm chiều cao cho các cuộn chỉ cao hơn.

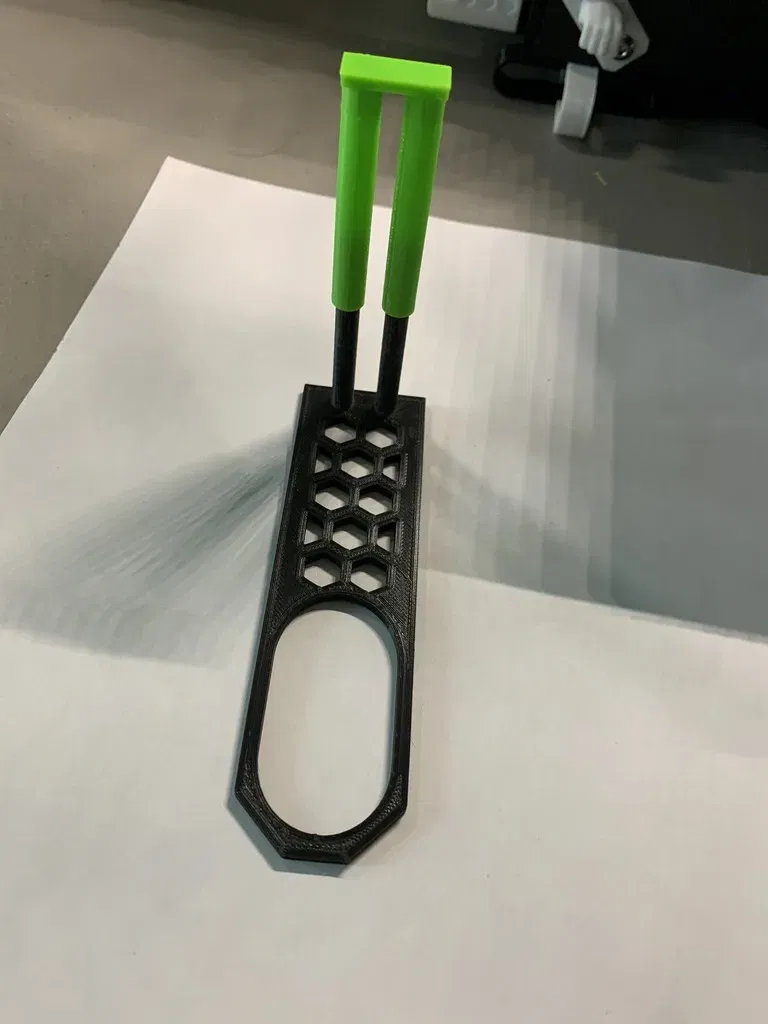

• Thay đổi cánh tay (phần vắt ngang trên đỉnh cuộn) từ hình vuông thành hai thanh để sợi filament có thể luồn qua hai thanh để kiểm soát chống rối tốt hơn (mặc dù tui thấy nó gây ma sát nhiều hơn lên sợi filament nên tui không luồn qua hai thanh).

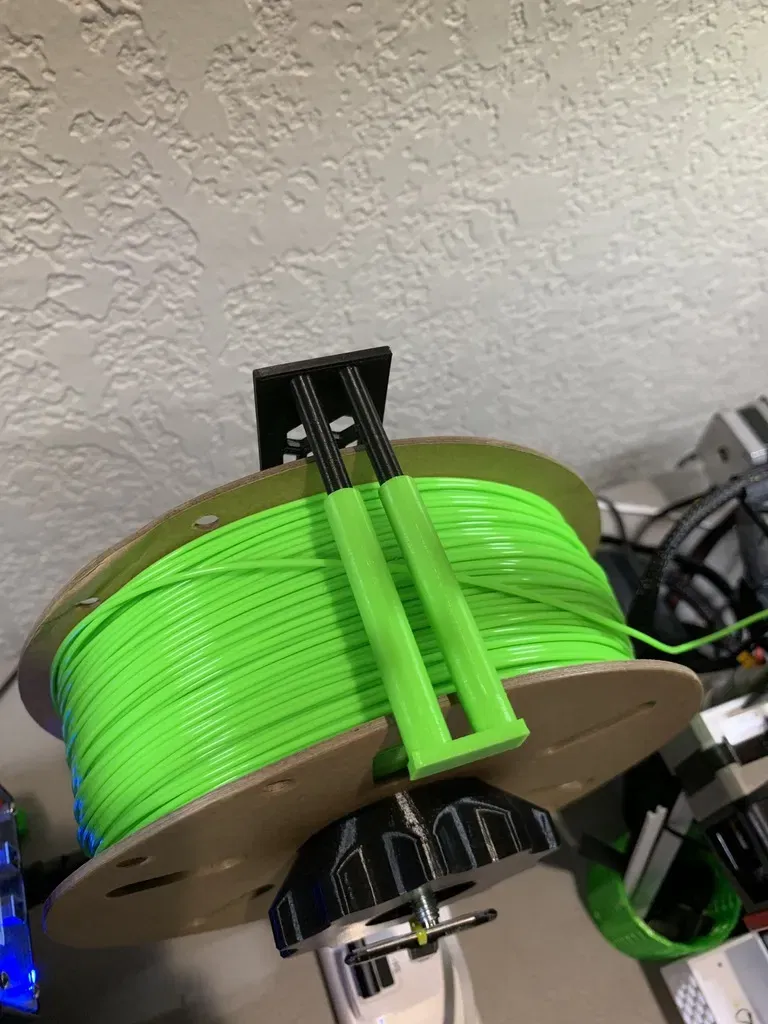

• Thiết kế và thêm 'nắp đậy cánh tay mở rộng' để vươn hết chiều ngang của các cuộn lớn nhỏ. Cái này cũng có lợi ích bổ sung là không cho sợi filament thoát ra giữa hai thanh, nếu bạn luồn nó qua hai thanh (mà như đã đề cập ở trên, tui không làm vậy do ma sát sợi filament).

Tóm lại, thiết kế gốc rất tuyệt vời, nhưng tui cần thiết kế lại một vài thứ cho phù hợp với yêu cầu cụ thể của tui.

Cài đặt In

Thương hiệu Máy in:

Creality

Máy in:

Ender 3 Pro

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2mm

Infill:

Không quan trọng

Filament: Bất kỳ PLA+ Đen & Xanh lá

Ghi chú:

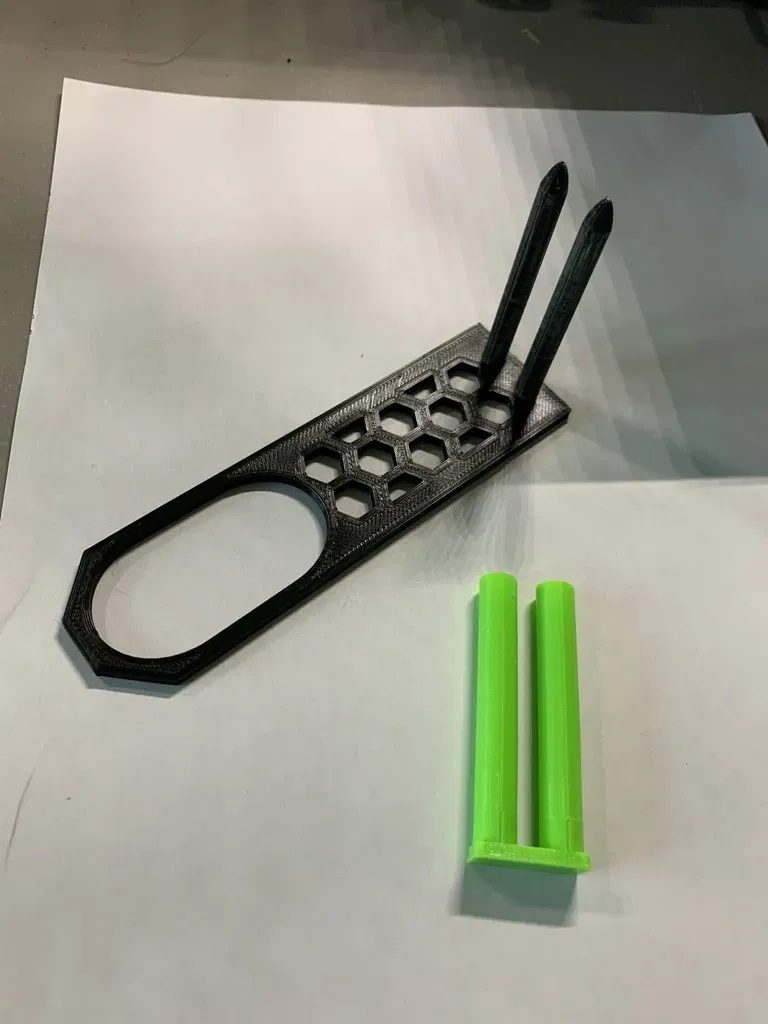

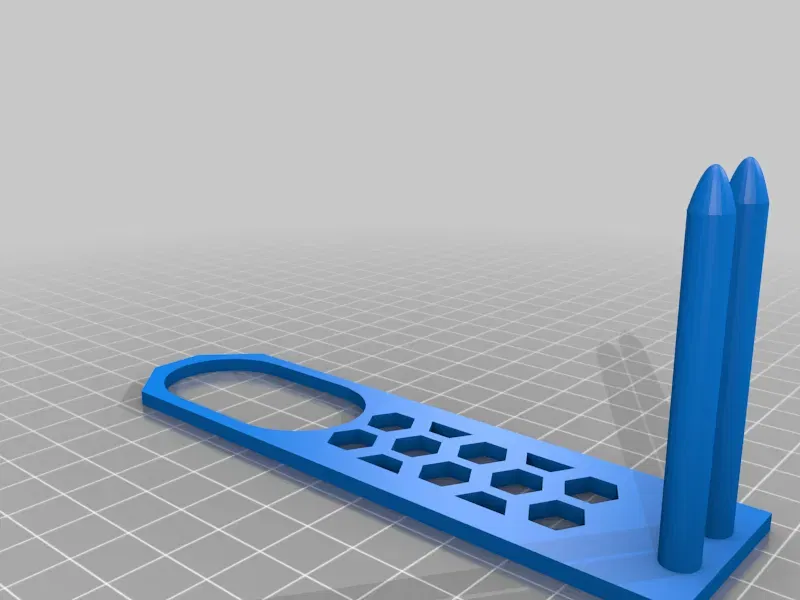

In đế nằm phẳng trên lưng với hai thanh chĩa thẳng lên.

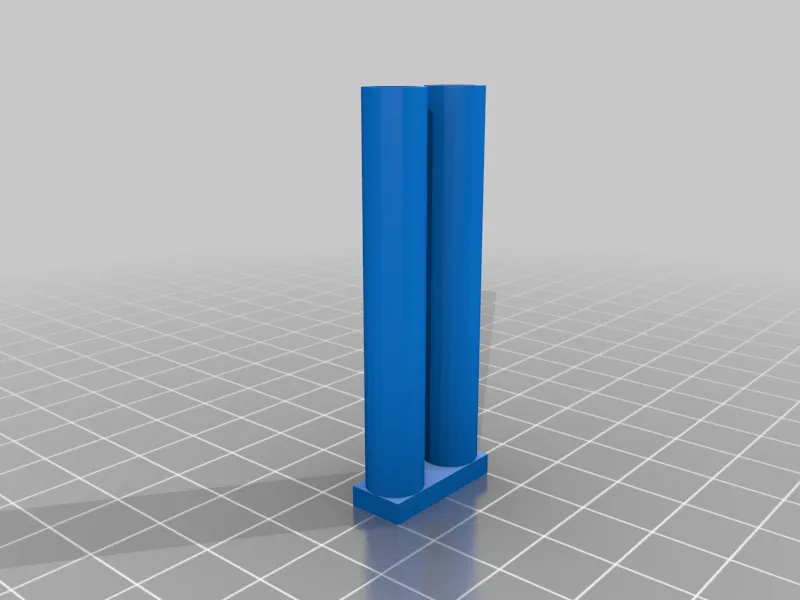

In phần cánh tay mở rộng như hình trong file STL (thẳng đứng với đế vuông trên bàn in) - bạn có thể cần dùng brim tùy thuộc vào máy in của bạn và độ bám dính của bản in.

Cả hai bộ phận đều không cần supports.

Sau khi in

Tùy thuộc vào máy in, phần cánh tay mở rộng có thể hơi khít khi trượt vào các thanh của đế (điều này đã xảy ra với tui). Nếu bạn muốn tránh việc chà nhám hoặc giũa hai bộ phận, bạn có thể muốn tăng kích thước cánh tay mở rộng lên 105-110% trong Slicer.
