Cánh tay kẹp kính lúp Loc-Line

Cập nhật: Đã thêm các phiên bản bộ phận phù hợp với dây thép 5mm làm xương sống bên trong, vì tôi nhận thấy phiên bản ban đầu của mình bắt đầu bị lỏng và mềm theo thời gian. Đế gắn được cập nhật đơn giản hóa chỉ còn một chốt; với kẹp của tôi, nó hoạt động tốt mà không cần cái nêm tách.

------------------

Tôi có một cái kính lúp 130mm còn sót lại từ một dự án thất bại khác, và quyết định có thể làm một cái tay dẻo cho nó - tôi đã có một cái 90mm gắn trên cổ ngỗng rồi, nhưng nó hơi nhỏ.

Vì vậy, tôi tìm thấy một đoạn Loc-Line trên Thingiverse, và một cái kẹp bàn cũ từ đèn kiến trúc, rồi mày mò làm ra cái tay dẻo này. Cái kính lúp bằng acrylic nên khá nhẹ, tay này không gặp khó khăn gì khi giữ nó, ít nhất là với độ dài 11 đoạn nối + đầu nối cuối mà tôi đang dùng. Nếu bạn có kính lúp kích thước khác thì việc chỉnh sửa khung cũng khá đơn giản. Cập nhật: Nếu kính của bạn nặng hơn, tôi khuyên bạn nên thêm dây thép 5mm làm xương sống.

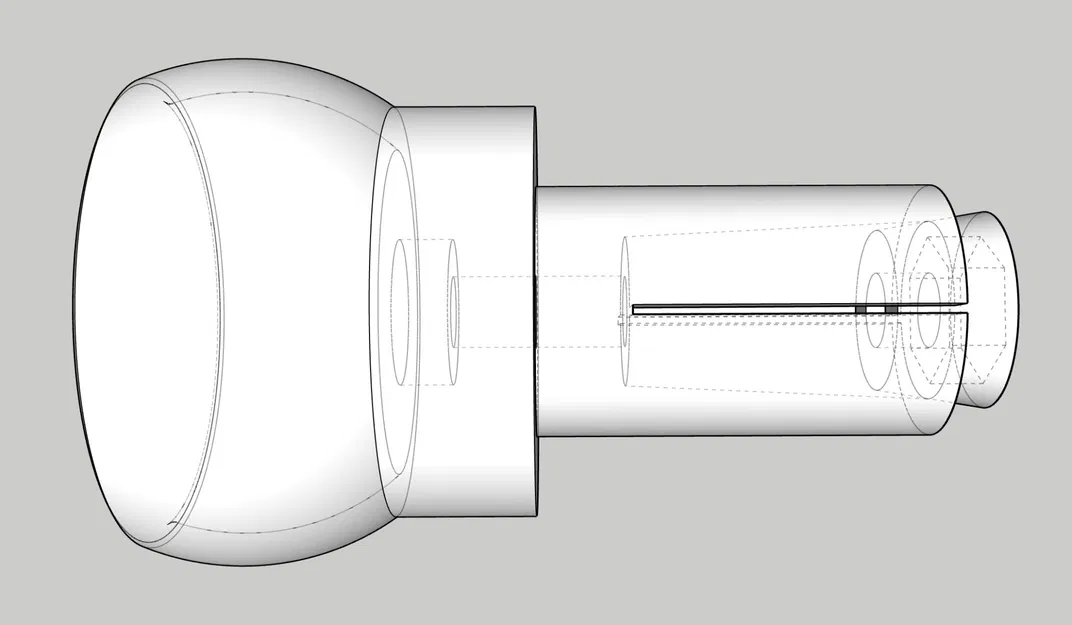

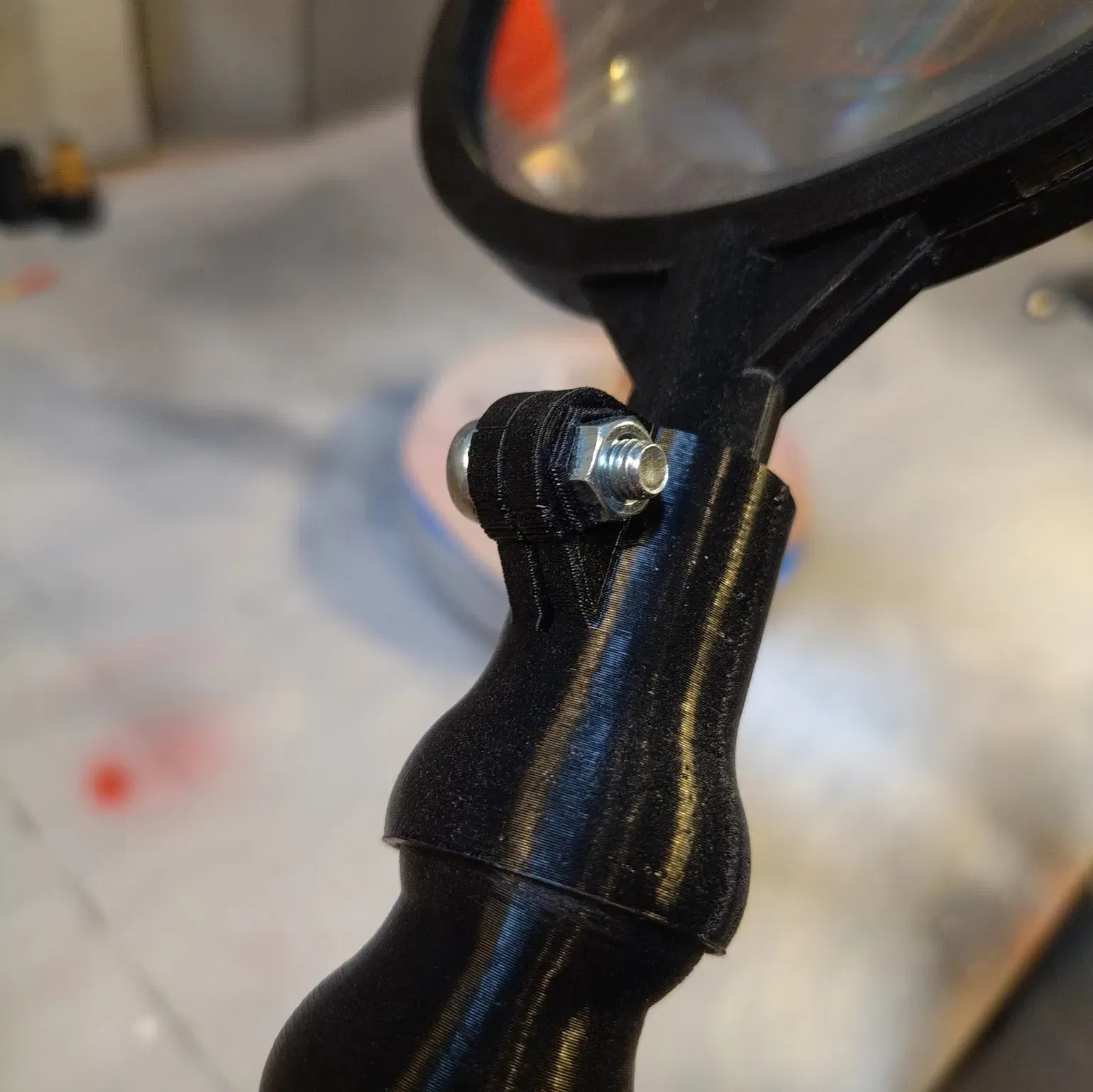

Các ốc vít là theo tiêu chuẩn EU; một con M4x30mm cho đầu kẹp (ốc này vặn xuống qua phần "nêm" và kéo nó lên, làm bung cái chốt ra và giữ nó trong lỗ kẹp) và một con M5x16mm cho đầu kính lúp.

Lưu ý: Các bộ phận rất lớn - tôi thích thu nhỏ xuống 0.1% trong slicer. In với 100% infill để tăng độ bền.

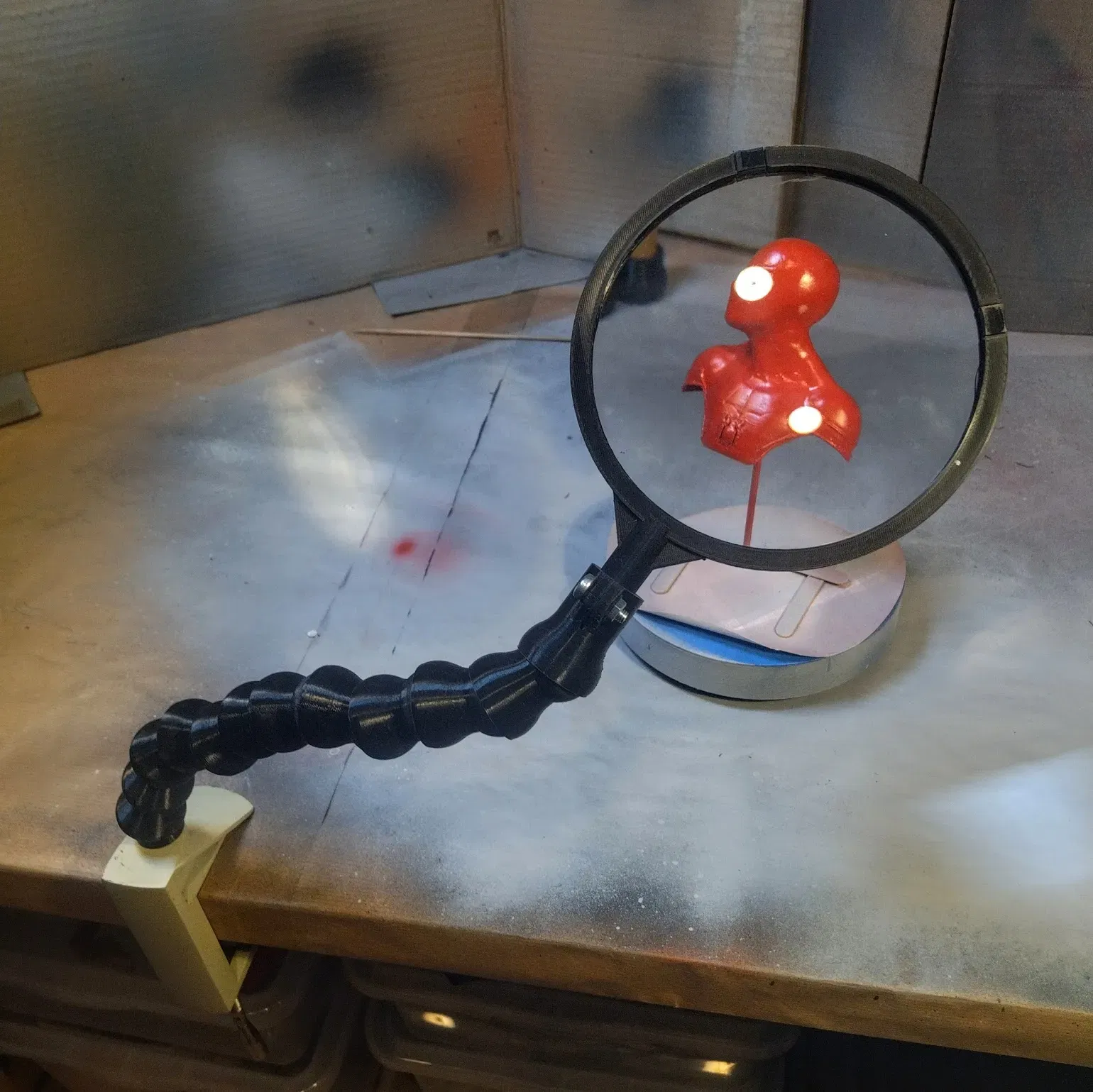

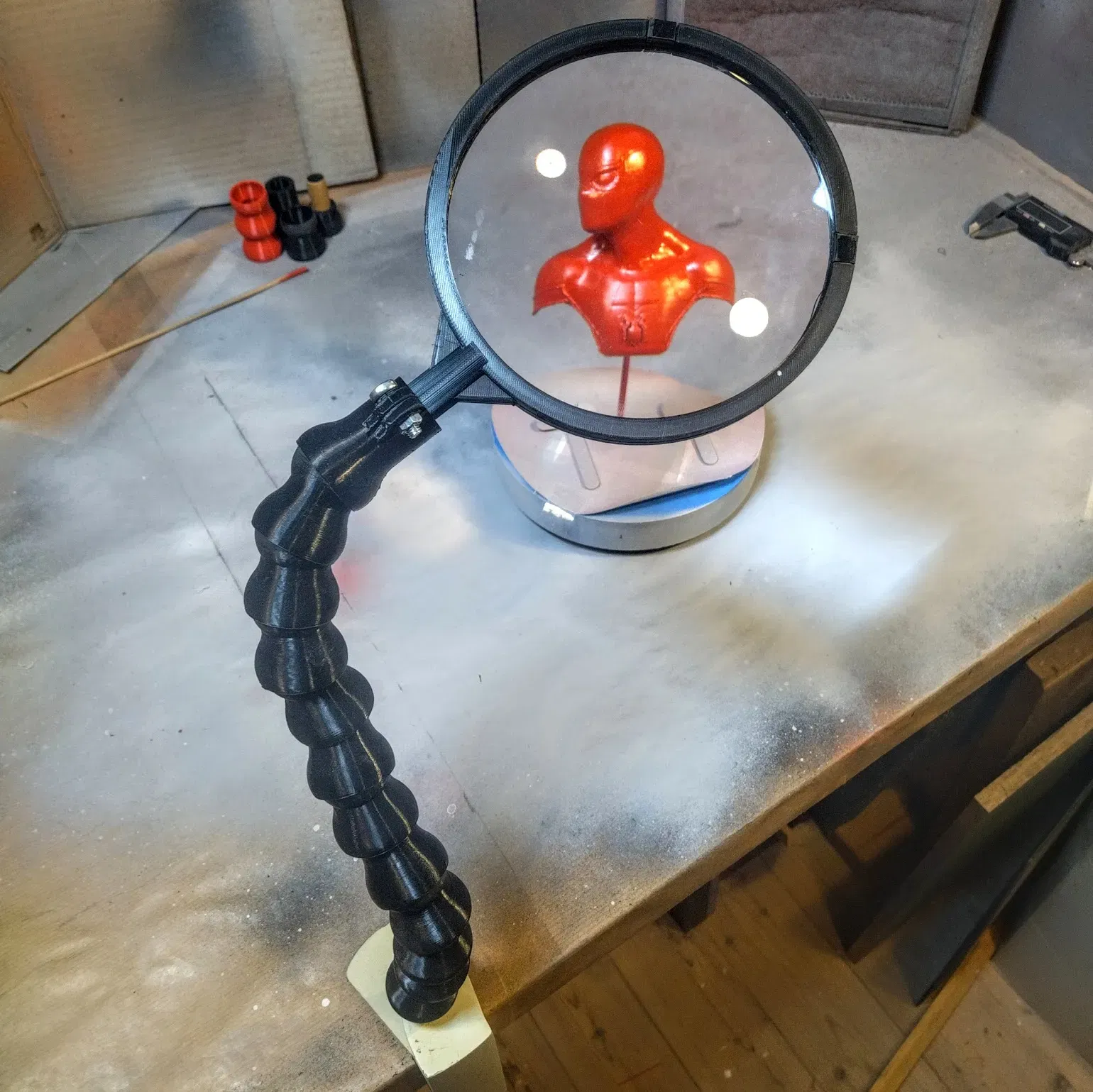

(bên lề, , cái mà tôi đang sơn dở trong các bức ảnh)_
