Giá đỡ Biqu H2 V2S Lite cho Voron
Giá đỡ cho đầu đùn Biqu H2 V2S Lite gắn trên khung Voron X-Carriage cũ (tương thích CW1). Lưu ý về khả năng tương thích và giới hạn hành trình do kích thước đầu đùn. Danh sách vật liệu cần thiết để lắp đặt.
Mô tả

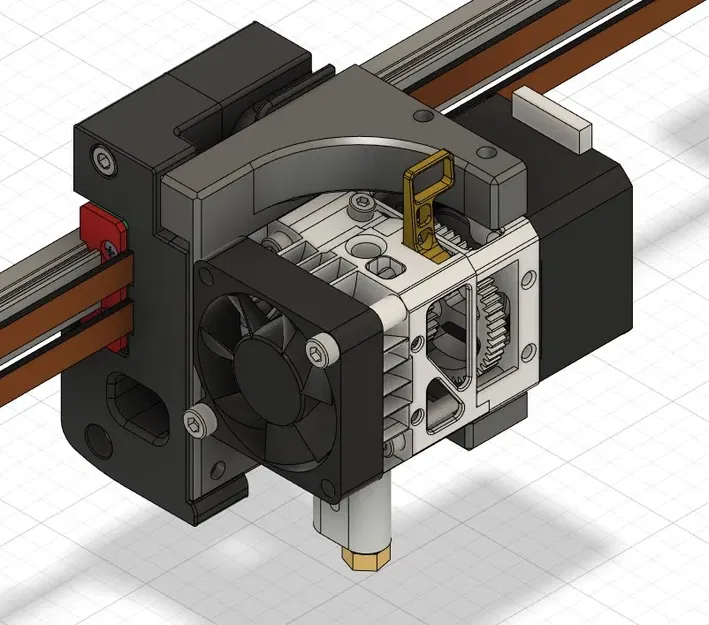

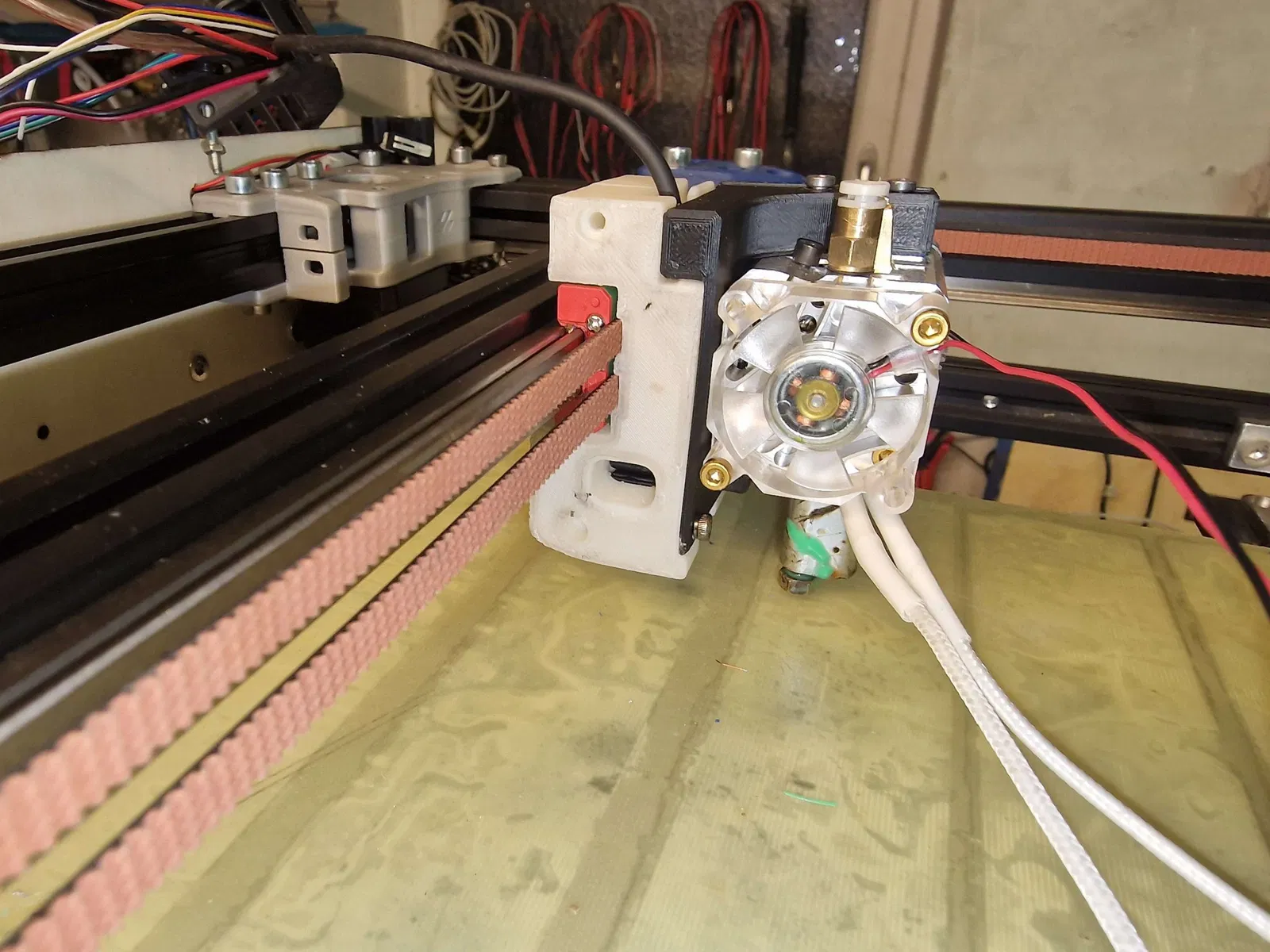

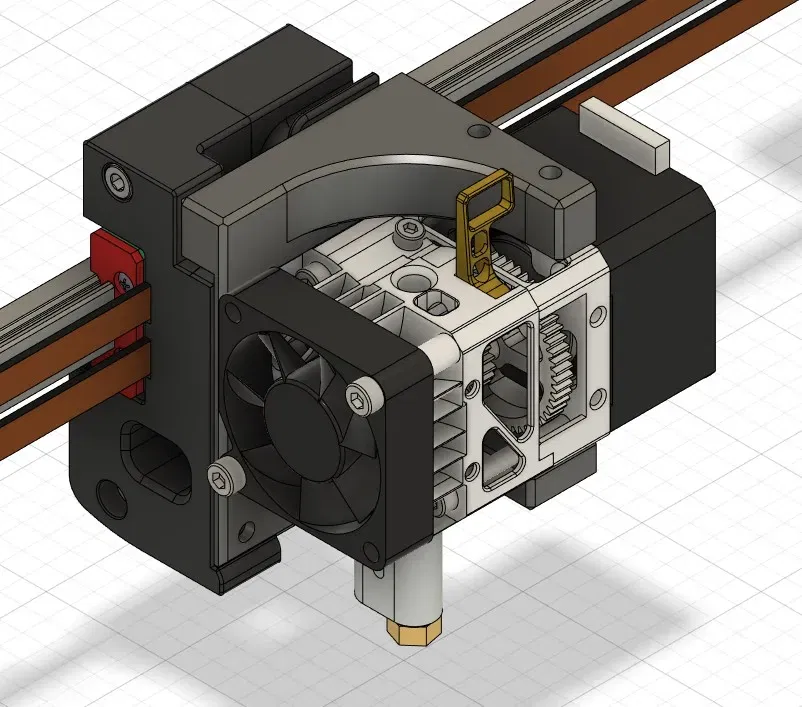

Giá đỡ để gắn Biqu H2 V2S Lite lên Voron X-Carriage-Frame. Chỉ tương thích với X-Frame cũ (CW1), vì ốc vít đi vào từ phía sau.

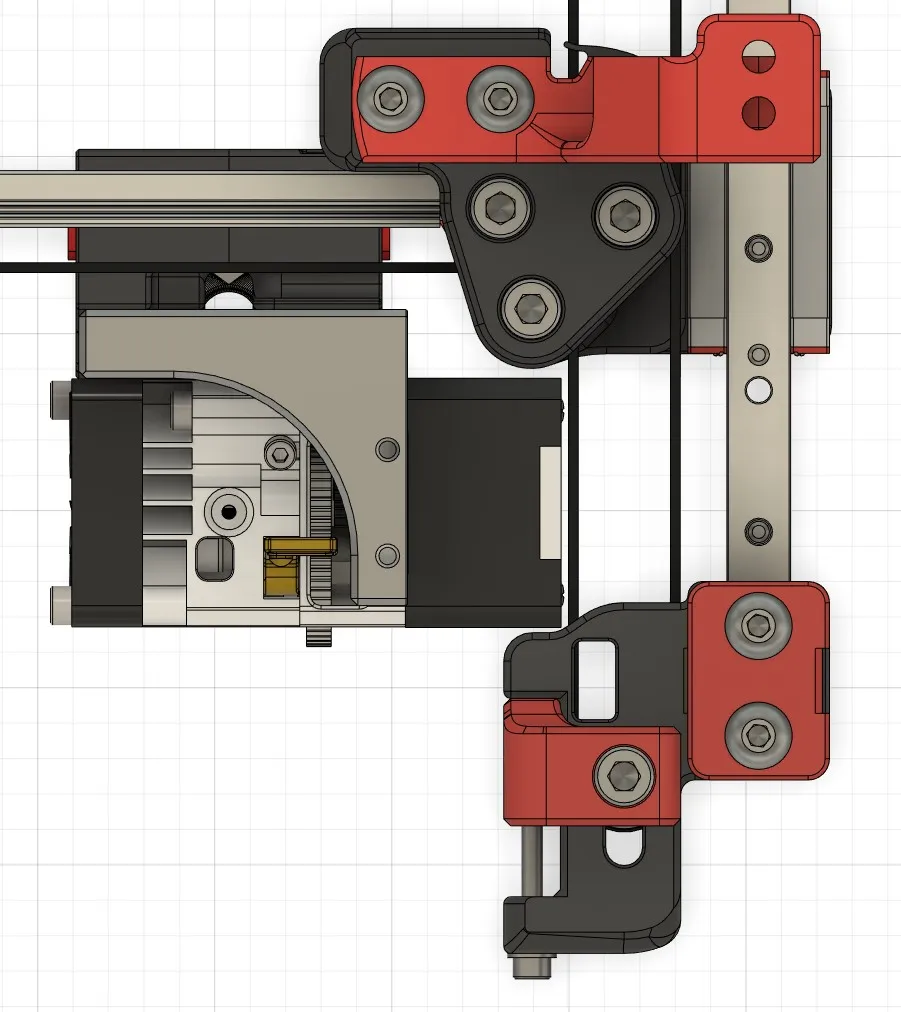

Đầu đùn cách x-carriage 2mm, để nó không cạ vào khớp nối xy bên phải. Nhưng vì đầu trục này rộng hơn Afterburner hay Stealthburner, bạn sẽ mất một chút hành trình x hoặc y ở góc trước bên phải, vì nó sẽ cạ vào bộ truyền động phía trước bên phải.
Vật liệu cần thiết: 2x M3x5x4mm Heat Set Inserts (tiêu chuẩn Voron) 2x M3x20 SHCS (ốc vít x-carriage phía trên, đi từ phía sau) 1x M3x12-16 SHCS hoặc BHCS (ốc vít gắn dưới bên phải) 1x M3x8 SHCS hoặc BHCS (ốc vít gắn dưới bên trái) 2x M3x14 SHCS hoặc BHCS (ốc vít đầu đùn phía trên) 2x M3x10 SHCS hoặc BHCS (ốc vít đầu đùn phía dưới)
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
