Mô tả

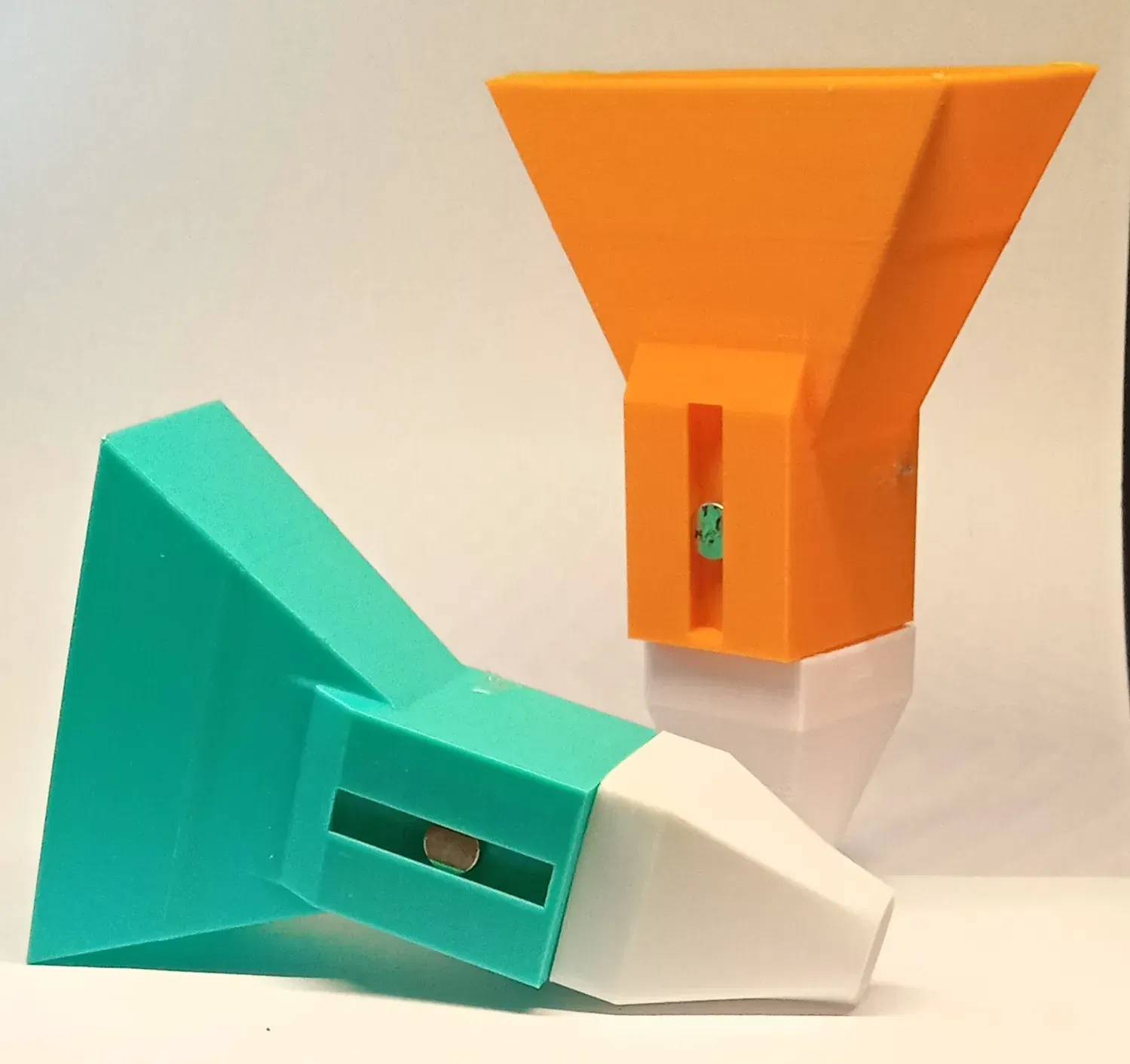

Tui phát triển cái món đồ chơi nhỏ này để dễ dàng đong khoảng 30cc hạt silica gel đổi màu. Nó cho tui khoảng (tui nghĩ là) lượng vừa đủ cho túi organza để nhét vô túi ziplock cùng với lõi dây in 3D. Nó có ba bộ phận in 3D, một thân chính (bự nhất), một cái nắp gập và một cái phễu gắn ngoài. Bạn cũng cần hai viên nam châm 3mm x 8mm và một cái kẹp giấy để làm chốt gập.
In ấn: Tui có in kèm một cái vành ở đầu rộng của thân chính. Không cần hỗ trợ.
Dừng máy in khoảng nửa đường của khe nam châm và thả một viên nam châm vào. Sau khi tiếp tục in, nam châm đó sẽ bị giữ chặt trong khe ở mặt ngoài thân chính.
Sau khi in, lắp viên nam châm thứ hai vào lỗ trên cái nắp gập. Cái nắp gập sẽ được lắp vào bên trong thân, với nam châm của nó hướng xuống dưới và về phía nam châm bên ngoài. Nhớ chỉnh hướng nam châm sao cho chúng hút nhau qua lớp nhựa. Dùng keo dán nam châm ở nắp gập lại theo ý bạn. Tui dùng keo nóng chảy. Cẩn thận đừng để keo dính ra ngoài lỗ.
Duỗi thẳng một cái kẹp giấy cỡ vừa để làm chốt gập. Lắp cái nắp gập và chốt, với nam châm của nắp gập hướng xuống dưới (đầu hẹp). Tui có dùng một ít keo nóng chảy cẩn thận để cố định chốt gập. Rất quan trọng là cái chốt cho phép nắp gập di chuyển tự do.
Kiểm tra cơ chế bằng cách giữ nó ở mặt hẹp xuống dưới. Cái nắp gập phải tự đóng lại nhờ lực hút nam châm. Kéo nam châm bên ngoài lên và cái nắp gập phải rơi xuống. Thả nam châm ra và nó phải đóng nắp lại lần nữa. Chà nhám cái nắp gập nếu cần để loại bỏ mọi ma sát.
Khi nó hoạt động ổn định, gắn cái phễu nhỏ vào vị trí.
Để sử dụng phễu định lượng, đổ lượng hạt hút ẩm cần thiết vào phía trên (có một gờ ở khoảng 30cc), luồn đầu phễu hẹp vào bất cứ thứ gì bạn muốn cho hạt hút ẩm vào, rồi kéo nam châm lên để mở nắp. Thả nam châm ra và nắp phải đóng lại.
Ý tưởng này chắc chắn có thể áp dụng cho các ứng dụng khác, như làm bánh. Các phiên bản lớn hơn sẽ bị giới hạn bởi lực hút của nam châm để đạt được hành động tự đóng.
