Chân váy VzBot235AWD - Lắp nguồn dưới gầm máy

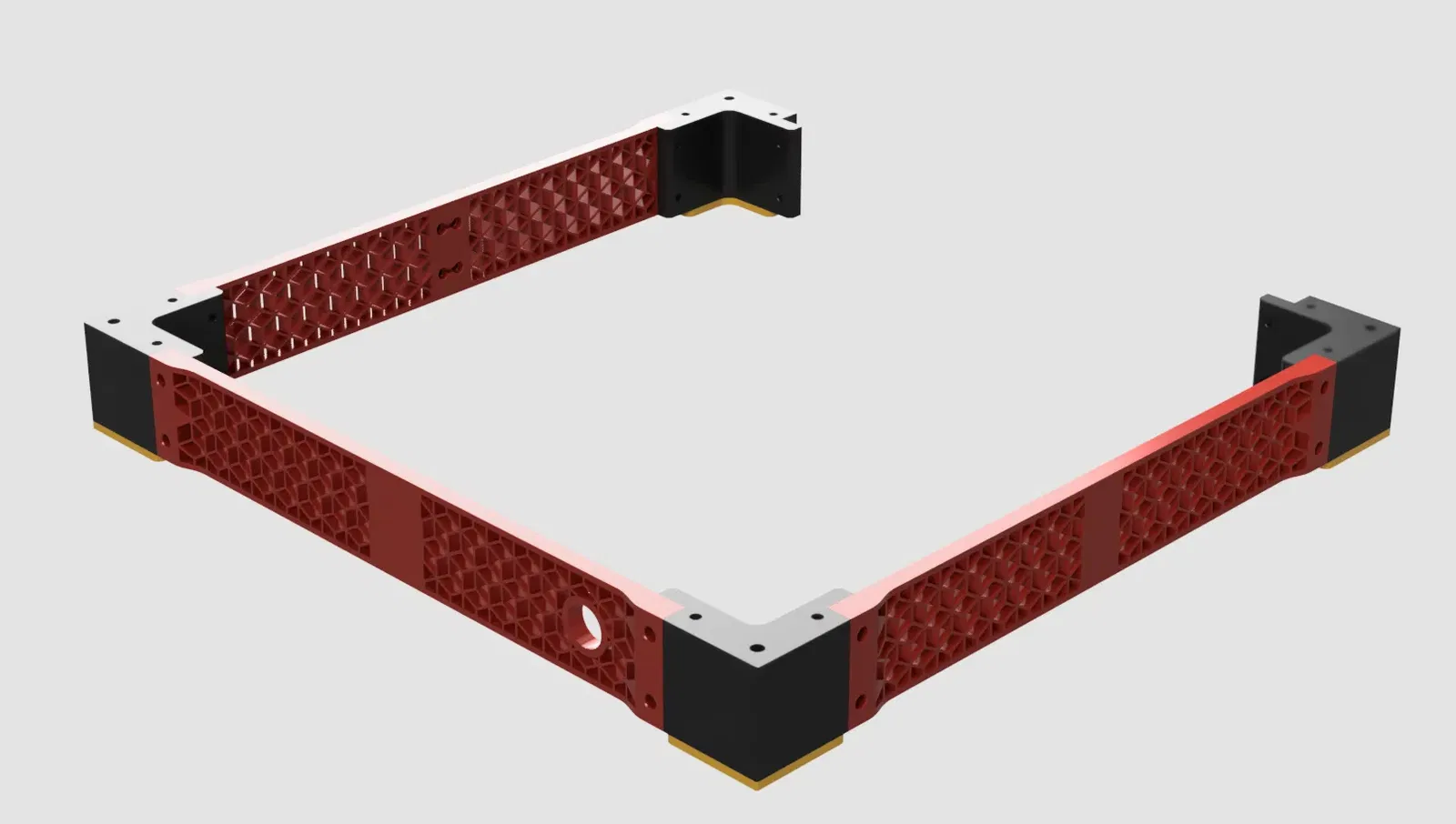

Tui thiết kế mấy cái skirt này để gắn mấy cục nguồn ở dưới gầm máy in. Mấy cái chân zin nó thấp quá nên không gắn vừa. Mấy cái skirt mod khác thì cần in bằng máy in lớn hơn. Vì vậy tui thiết kế cái skirt này theo kiểu tách đôi. Tui nối hai mảnh skirt lại với nhau bằng keo và mấy cục nối. Đối với mấy cục nối này, bạn cần 4 cái M3 heat insert mỗi bên và 4 con ốc M3x5 hoặc M3x6. Tui cố gắng làm theo thiết kế của mấy bộ phận VzBot zin. Cái skirt phía trước được thiết kế để gắn một cái nút nhấn 19mm. Tui in mấy cái skirt này bằng nhựa ESun ABS+ Màu Tím và mấy cái góc thì bằng ESun ABS+ Màu Đen. Tui cũng có làm thêm mấy cái chân, tui in bằng nhựa TPU FilaFlex 82A. Có hai phiên bản, bản dẹp thì ổn định hơn và mỏng hơn, còn bản tròn thì hơi ọp ẹp hơn.

In theo cài đặt VzBot mặc định nha.

Các bộ phận cần thiết (hiện tại đang chạy mà không có skirt sau):

28 x M3 Heat Insert (4 cái mỗi góc và 4 cái mỗi bên skirt)

12 x M3 6mm (nối skirt với cục nối)

12 x M3 14mm (nối skirt với góc)
