Bộ Chuyển Đổi Ổ Cắm Xe Quân Đội IDF

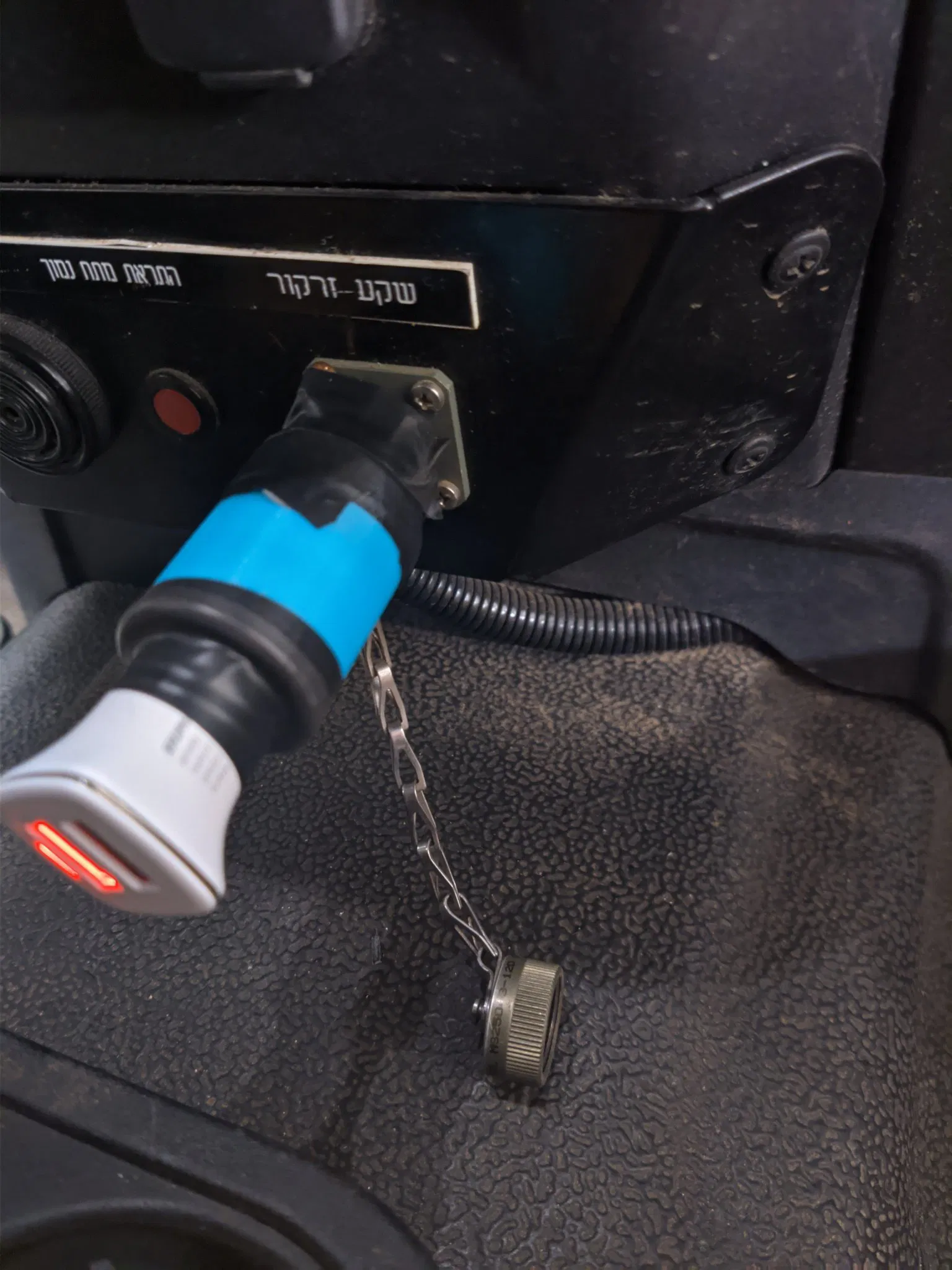

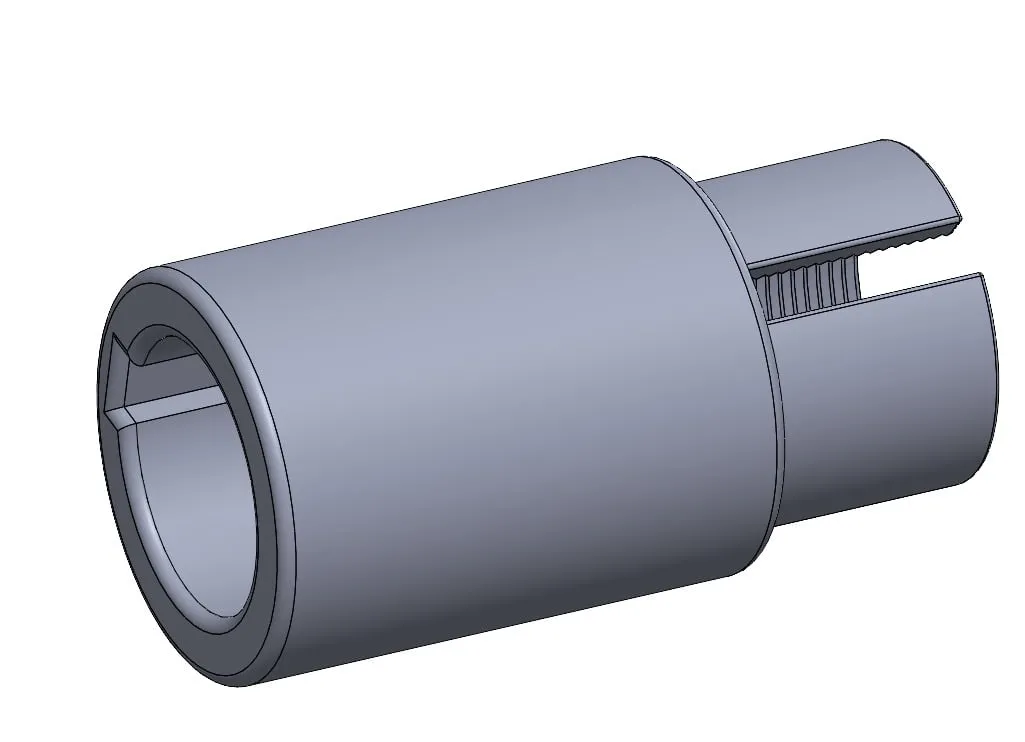

Dự án này là về việc tạo ra một bộ chuyển đổi để sạc điện thoại bằng xe quân đội IDF (Israel Defense Forces). Bộ chuyển đổi được thiết kế để tương thích với một kết nối không hoạt động, cụ thể là MS3106A12-5P, MS3456W12-5P, CA3106E12-5P, 97-3106A-12-5P, thường dùng để kết nối đèn pin trên xe quân đội IDF, thành một bộ sạc USB trên xe hơi.

Những điểm chính cần lưu ý:

• Xe quân đội IDF hoạt động ở điện áp 24V, không phải 12V tiêu chuẩn. Do đó, bộ sạc USB trên xe hơi phải tương thích với 24V.
• Dự án này là sáng kiến của nhóm makers972. Bạn có thể tìm thêm thông tin trên trang web của họ: Makers972.

Cài đặt in:

• Độ cao lớp: 0.28 - 0.3
• Tỷ lệ điền đầy: 8-10% Cubic
• Số lượng Tường và Dọc: 3
• Vật liệu: PETG/ABS (màu sắc không quan trọng)
• Nên thử tăng tốc độ thể tích tối đa. File 3MF đính kèm đã thực hiện điều này. Máy in Bambu tự động đặt ở mức 12mm3/s, rất chậm. Chúng tôi đã thay đổi thành 22mm3/s, cho kết quả tốt.

Hướng dẫn lắp ráp:

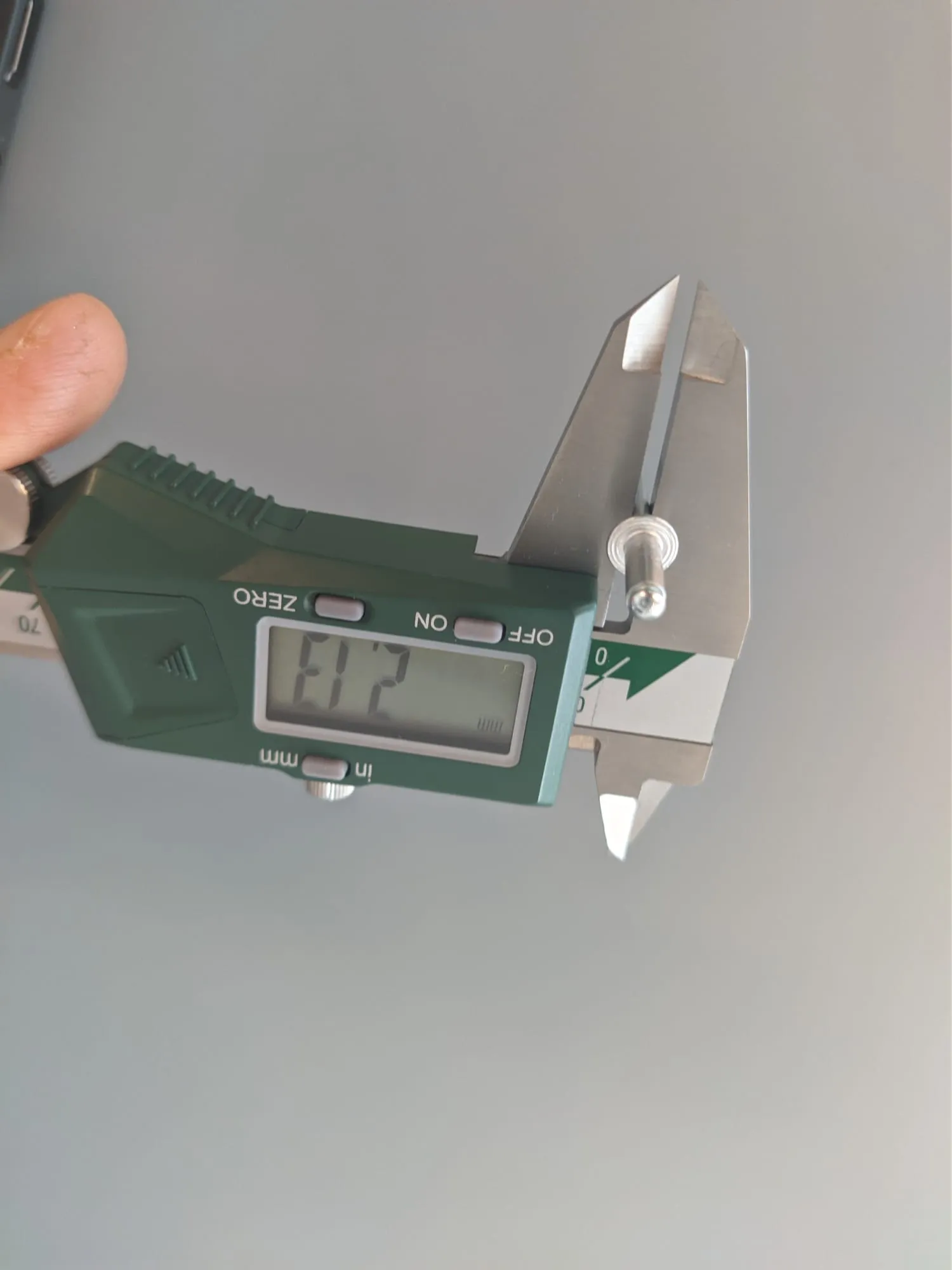

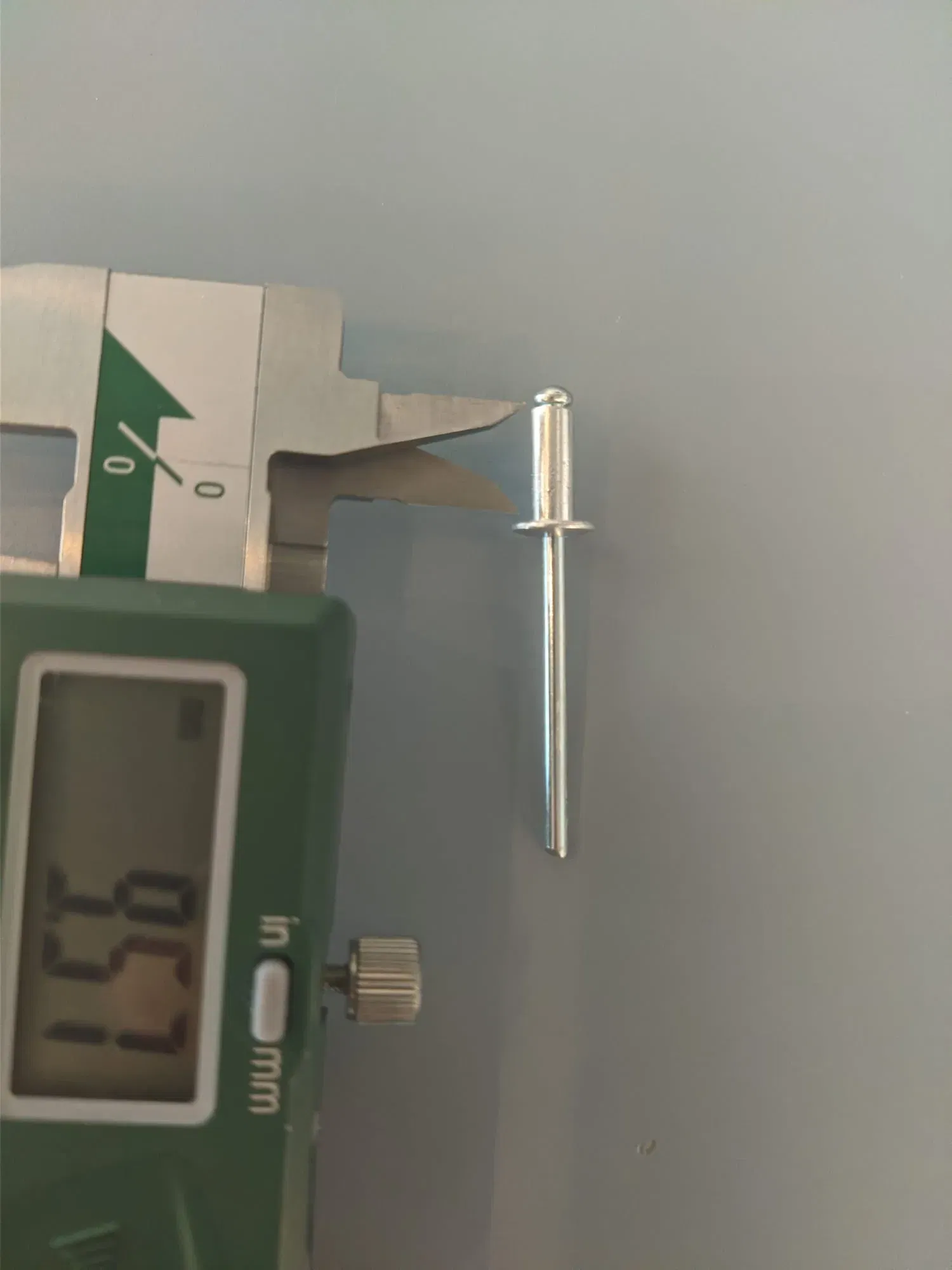

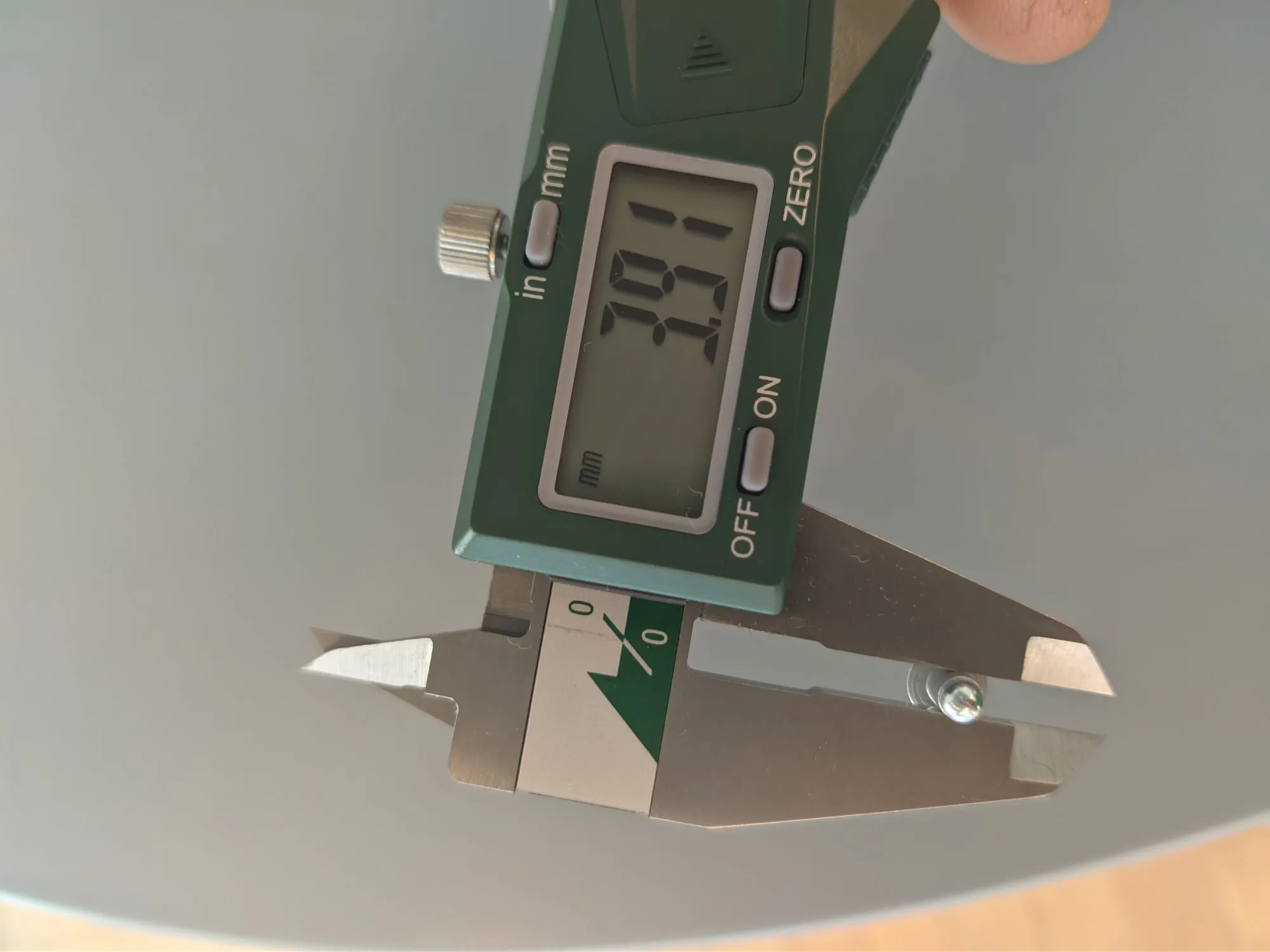

• Vật liệu cần thiết: Một đinh tán cỡ 4 (ניט) có bán kính 3.8mm (kích thước kim khoảng 2.4mm) và dây đồng 4awg.

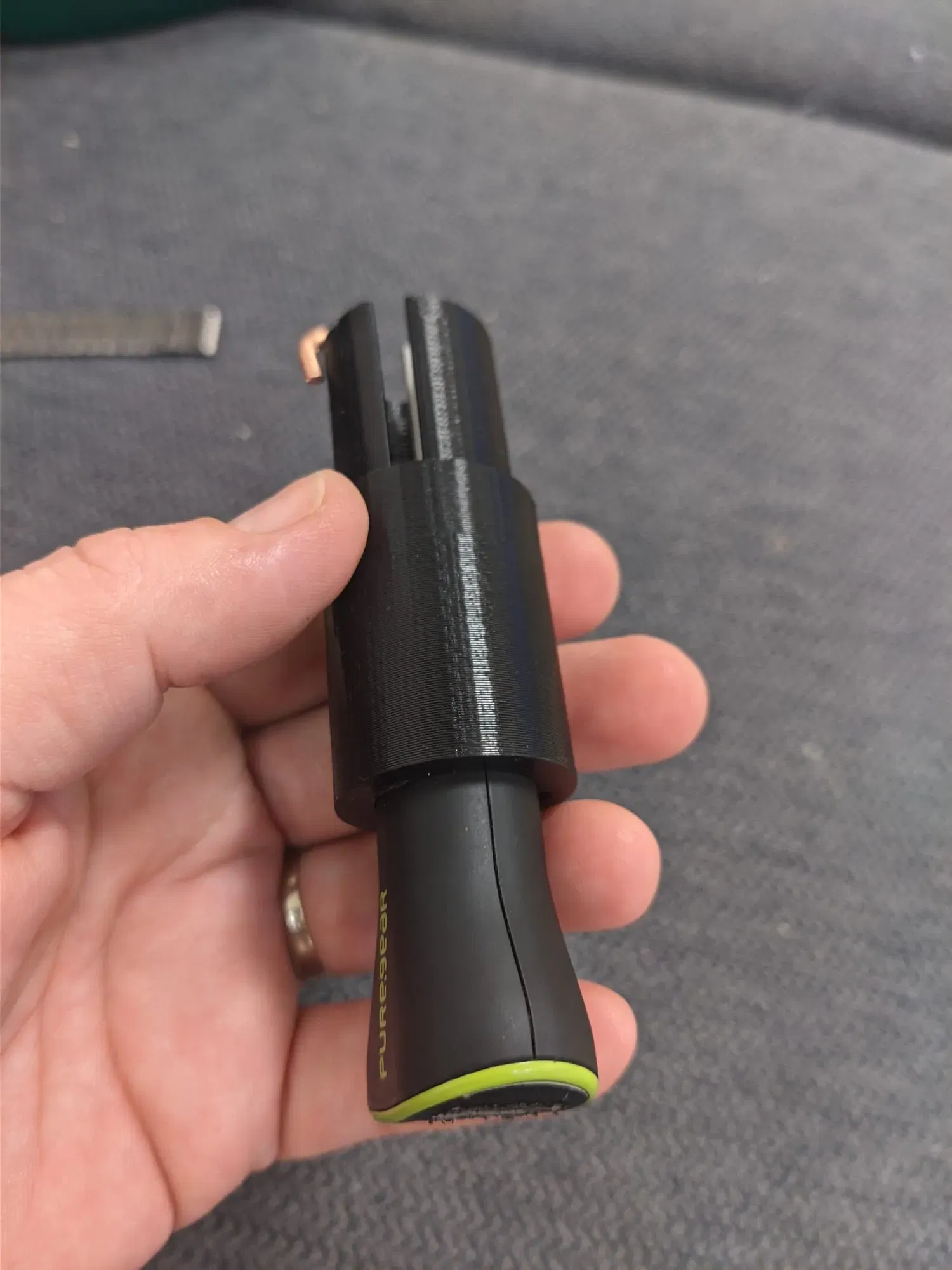

• Hướng dẫn lắp ráp: Dùng dụng cụ để lật đầu đinh tán. Nếu cần, có thể dùng nhiệt để đảm bảo vừa vặn. Lấy dây đồng và đặt vào lỗ thứ hai. Đây là cực âm của bạn. Đinh tán sẽ là cực dương và được lắp vào lỗ trung tâm. Sau đó, lấy bộ sạc xe hơi bạn chọn và ép chặt vào.

Video lắp ráp (Lưu ý: Bằng tiếng Hebrew):

Các phiên bản thiết kế:

• Phiên bản 2: Đã sửa đổi kích thước lỗ đầu thành 3.9mm từ 3.8mm ban đầu.
• Phiên bản 6: Cập nhật kích thước lỗ đầu thành 4mm từ 3.9mm, cùng với các cải tiến để tăng cường độ bền.

עברית

Hepojekt này bao gồm việc tạo ra một bộ chuyển đổi để cho phép sạc điện thoại bằng xe quân đội IDF (Israel Defense Forces). Bộ chuyển đổi được thiết kế để phù hợp với kết nối không hoạt động, đặc biệt là MS3106A12-5P, MS3456W12-5P, CA3106E12-5P, 97-3106A-12-5P, thường kết nối một đèn pin trên xe quân đội IDF, thành bộ sạc USB trên xe.

Những điểm quan trọng cần chú ý

Xe quân đội IDF hoạt động trên 24V, không phải 12V tiêu chuẩn. Do đó, bộ sạc USB trên xe phải tương thích với 24V. Dự án này là một sáng kiến ​​của nhóm makers972. Có thể tìm thêm thông tin trên trang web của họ: Makers972.

Cài đặt In 3D

Chiều cao lớp: 0.28 - 0.3 Phần trăm lấp đầy: 8-10% hình khối Số lượng tường và dọc: 3 Vật liệu: PETG/ABS (màu sắc không quan trọng) Được khuyến khích thử tăng tốc độ khối tối đa. 3MF đính kèm đã thực hiện điều này. Máy in Bambu tự động đặt ở mức 12mm3/s, rất chậm. Chúng tôi đã thay đổi thành 22mm3/s, cho thấy kết quả tốt.

Hướng dẫn lắp ráp

• Vật liệu cần thiết: Đinh tán cỡ 4 với bán kính 3,8mm (kích thước kim nên khoảng 2,4mm) và dây đồng 4awg.
• Hướng dẫn lắp ráp: Sử dụng một công cụ để lật đầu đinh tán. Nếu cần, hãy dùng nhiệt để đảm bảo vừa vặn. Lấy dây đồng và đặt vào lỗ thứ hai. Đây là cực âm của bạn. Đinh tán sẽ là cực dương và lắp vào lỗ trung tâm. Sau đó lấy bộ sạc xe hơi bạn chọn và ép chặt vào.
