Bộ bánh răng cấp phôi ngang tự động cho máy tiện Murad Cadet

Cuối cùng tui cũng làm được cách để lấy cái bánh răng trượt ngang (cross-slide gear) zin ra, và hóa ra là tui đã tính sai bước răng so với mấy cái mẫu ban đầu. Tui đã cập nhật lại mấy cái file rồi, giờ chạy mượt mà hơn nhiều.

Tui có thêm một chút dung sai vào mấy cái bánh răng mẫu, nhưng có thể chúng vẫn hơi khít đó nha, chắc bạn phải dùng mũi khoan chạy qua chúng để lắp vừa trục nha.

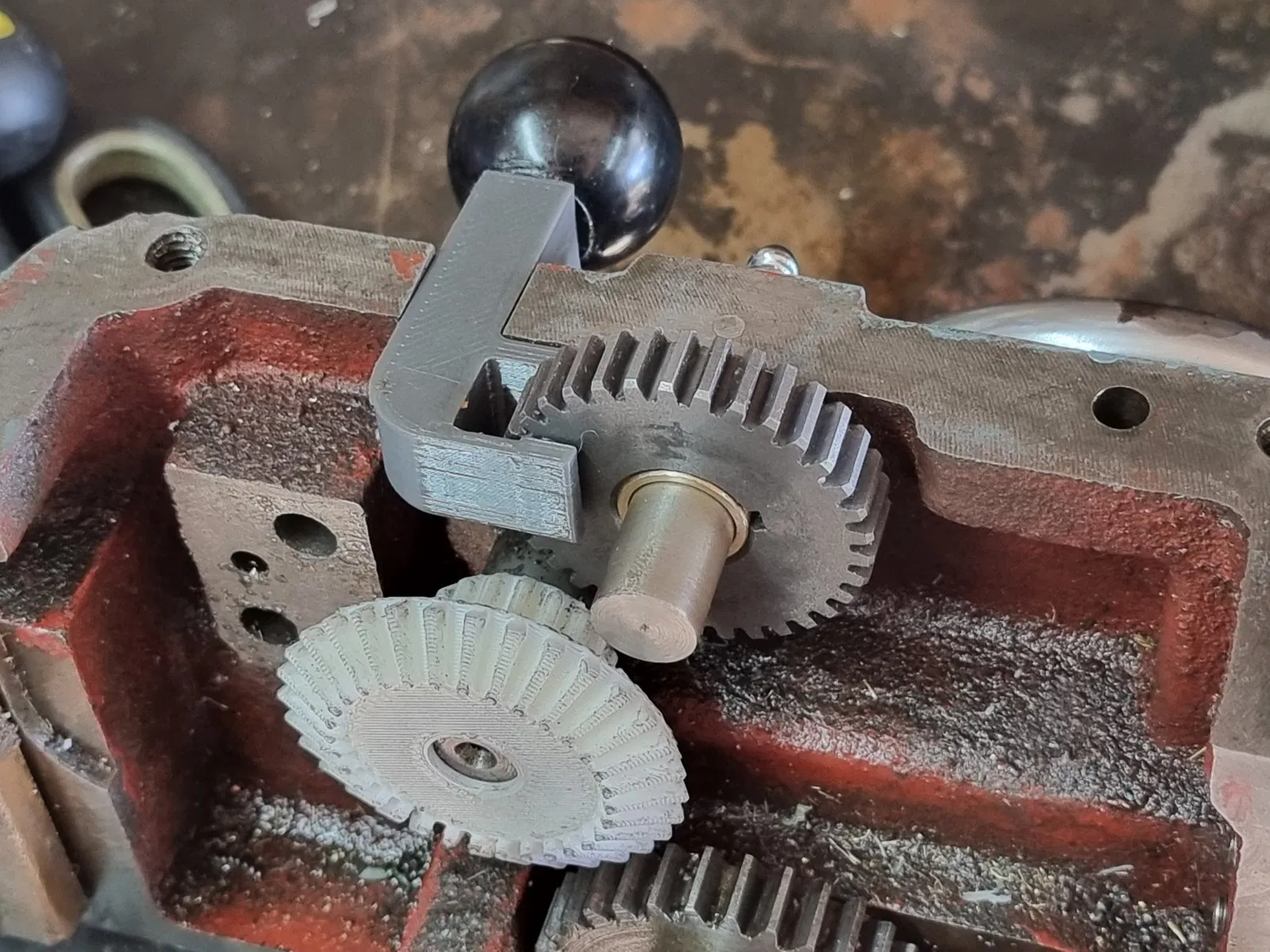

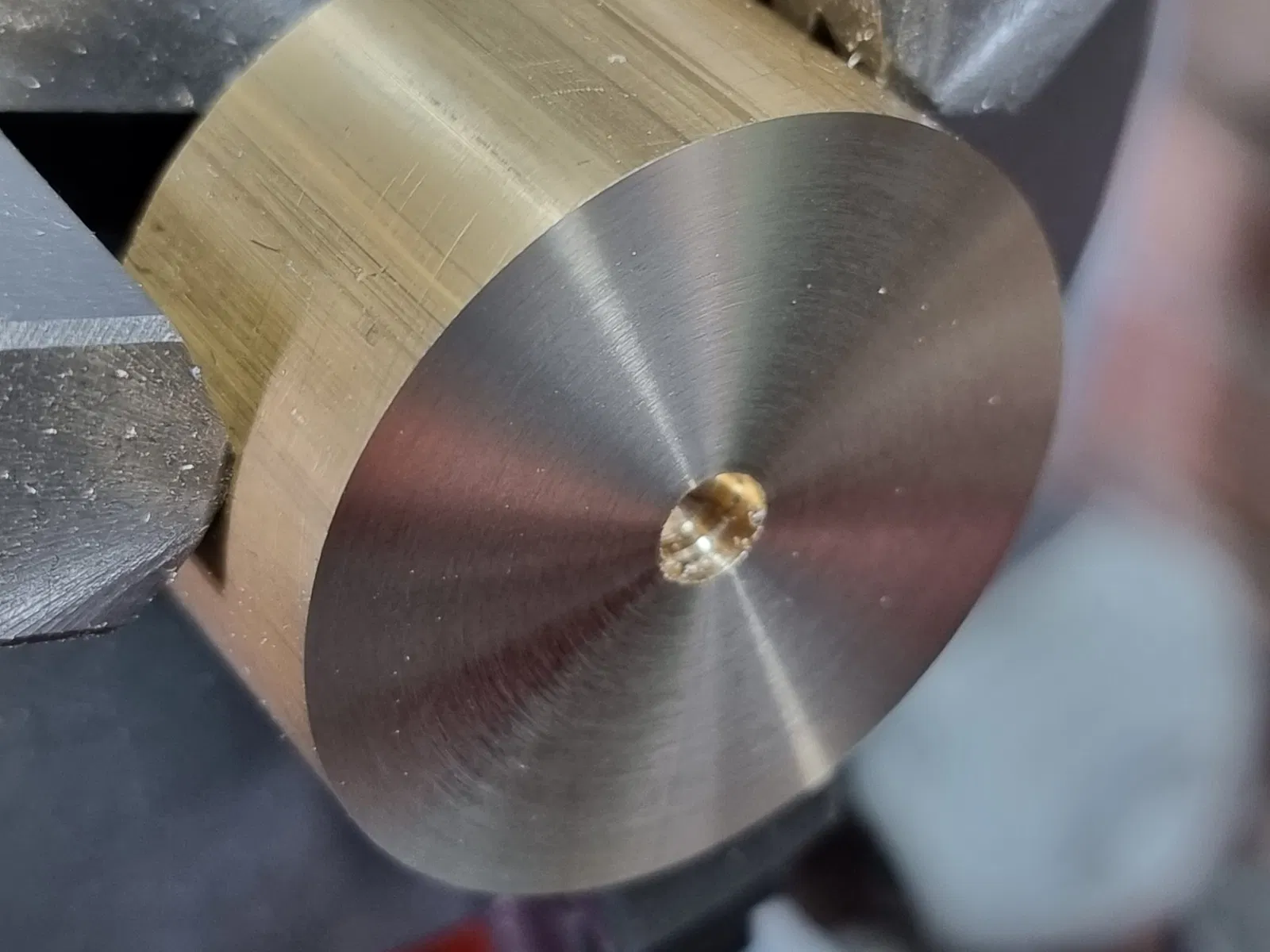

Bạn có thể để ý là tui đang dùng một cái bánh răng kim loại cho phần truyền động trong ảnh chụp màn hình đó - đó là cái bánh răng thay đổi 34T DP20 Myford, tui ép một cái bạc đồng vô và nó chạy ngon lành lắm.

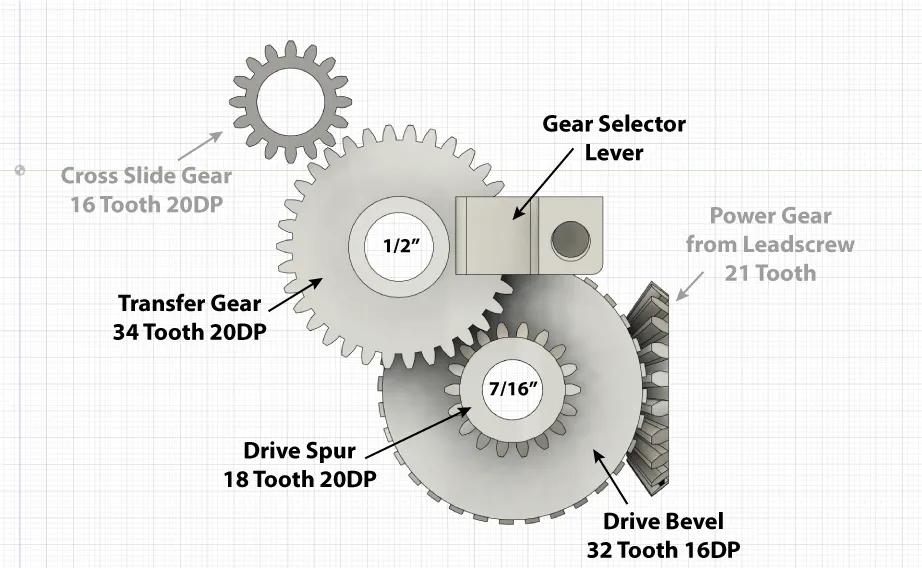

Rồi, đây nè. Cuối cùng tui cũng mò mẫm được để tạo ra cái cơ cấu cấp phôi ngang tự động (power crossfeed mechanism) cho cái máy tiện của tui. Để mọi người dễ hình dung, máy tiện của tui có cái đai ốc cấp phôi ngang trên trục dẫn động (leadscrew) và trục trượt ngang có bánh răng, nhưng không có bộ bánh răng nào trong cái hộp số (apron) hết.

TÌNH HÌNH CHUNG: Đây là cả một quá trình thử và sai trong Fusion mà cuối cùng tui cũng làm ra được cái chạy được với tui. Tui cũng chưa xài nhiều lắm, cũng hơi tò mò không biết mấy cái bánh răng in ra nó bền được bao lâu. Tui không có đảm bảo là máy bạn chạy cũng y chang vậy đâu nha.

Hướng dẫn in:

Bánh răng truyền động và cần chọn: Không cần hỗ trợ.

Bánh răng dẫn động: In ngon lành với PrusaSlicer bật hỗ trợ hữu cơ (organic supports).

Tui có làm một lỗ ren M8 tiêu chuẩn trên cần chọn để bạn có thể gắn cái núm (knob) mà bạn thích vô dễ dàng.
