Hộp nút Bảng điều khiển dọc Trái F5E Tiger

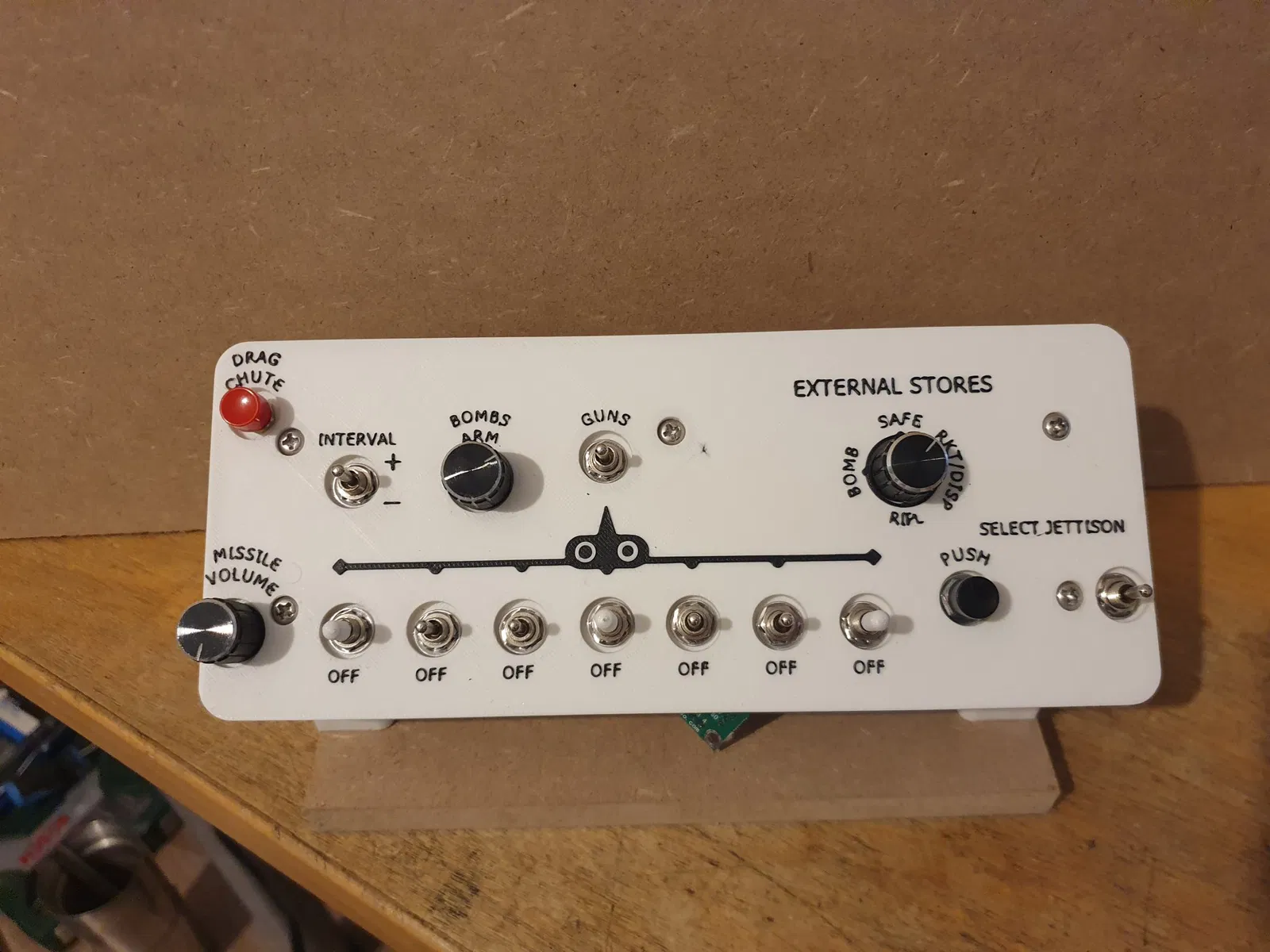

Một hộp nút (button box) làm nhanh cho F5 Tiger. Tui chủ yếu chơi DCS ở chế độ VR, nên có một cái button box mà tui có thể cảm nhận được bằng tay có nghĩa là tui không cần tốn ít nhất 2 giây nhìn đi chỗ khác và buông cần điều khiển ra để xài chuột.

Nó in dễ lắm. Nó dùng 5 con ốc M4x8mm để gắn vào chân đế, và tùy thuộc vào tấm đế của bạn thì bạn cũng cần thêm phụ kiện ở đó nữa. Tui đã dùng một miếng MDF (190x80x8mm) mà tui có sẵn.

Đối với các công tắc, loại (bật)-tắt-(bật) là MTS-123 từ aliexpress, hai nút nhấn (push button) là PS-102, cũng từ aliexpress. Bộ mã hóa (encoder) (x3) là PEC-11H, loại mã hóa xịn có các nấc khá nặng. Để lắp mấy cái cần gạt (toggle hats) đó, dán chúng vào đầu một mũi khoan hoặc cái gì đó tương tự, rồi hơ nhẹ bằng lửa. Khi đủ ấm, trượt chúng vào cần gạt và dùng tay nắn chúng. Dĩ nhiên là nhựa sẽ ấm nên cẩn thận nha.

Còn về bộ điều khiển nhỏ (micro controller), bạn có thể dùng SimHub và nối dây các công tắc, cần gạt đó vào ma trận nút (button matrix), hoặc mmjoy, để bạn có thể tận dụng các diode trong ma trận hoặc bộ ghi dịch (shift register) để xử lý các nút bấm.

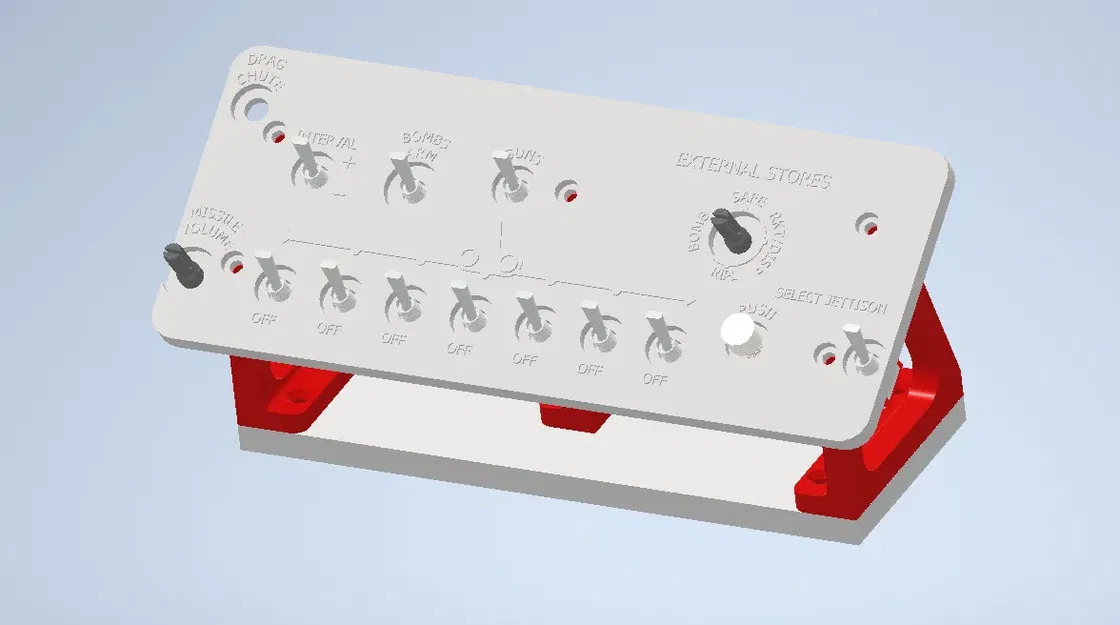

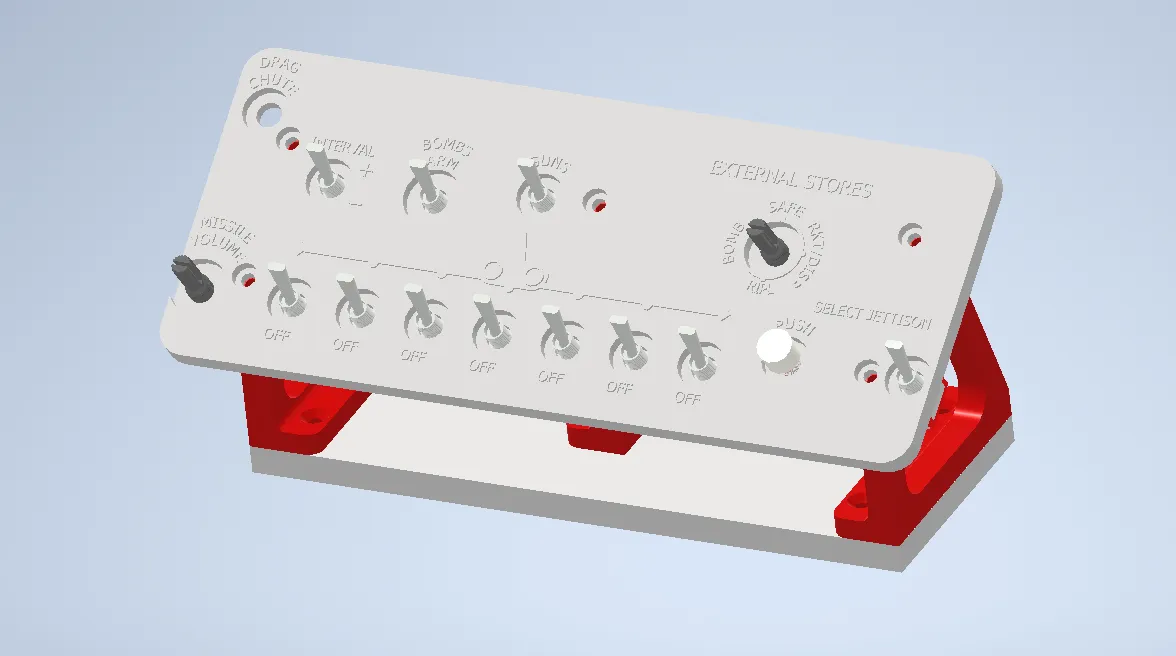

Trong thư mục sẽ có 2 tấm panel. Một cái có chữ in sẵn trong mô hình. Bạn có thể dùng chức năng đổi chỉ ở độ cao lớp in (change filament at layer height) trong slicer của bạn để nó giống của tui. Hoặc bạn có thể dùng mô hình trơn để dán nhãn dán của riêng bạn. Có file OBJ cho mô hình trơn để bạn tự thêm chữ nha.
