Bộ Giá Đỡ & Phụ Kiện Gắn Đèn Govee Permanent Outdoor Lights Pro

Đây là một bộ phận mình làm ra để gia cố keo 3M dùng để gắn Govee Permanent Outdoor Lights Pro (H706A).

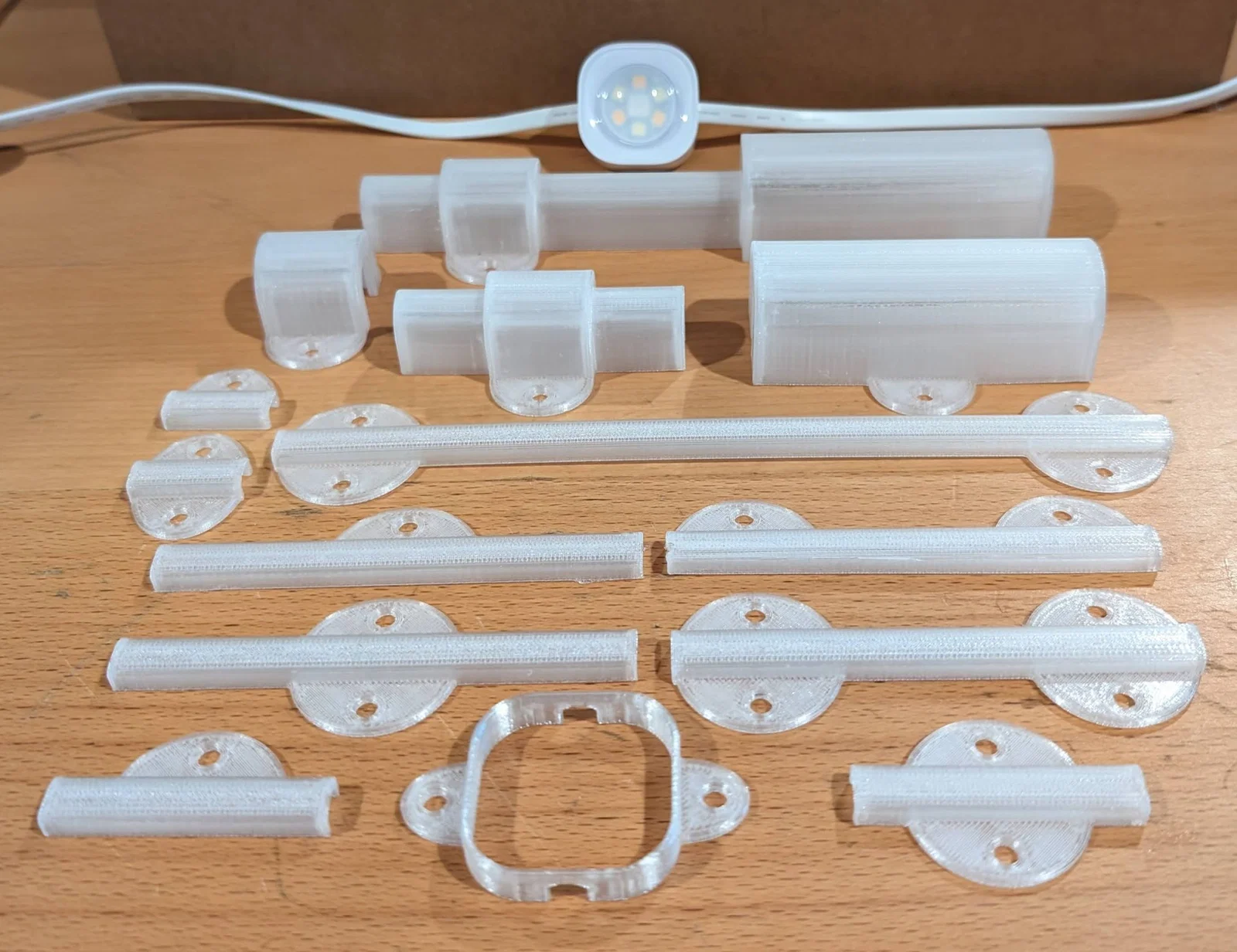

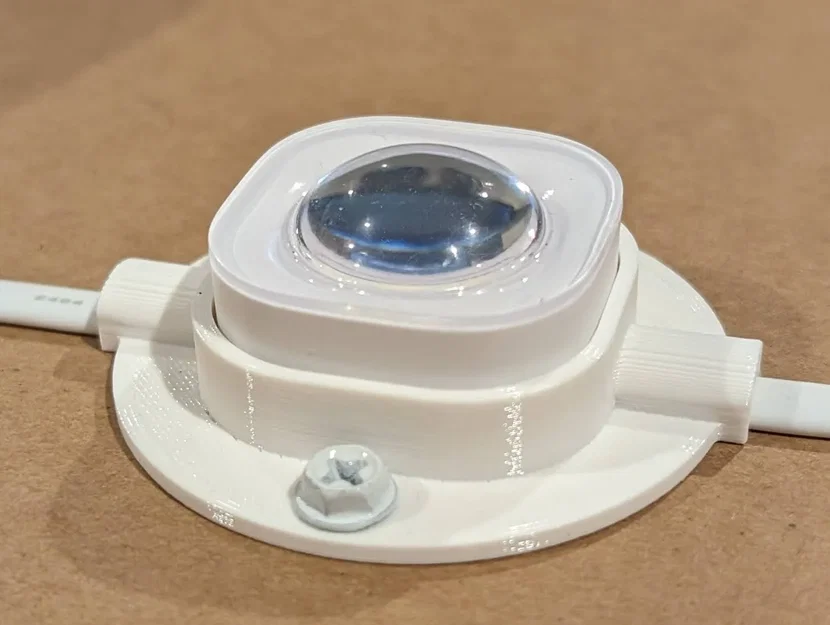

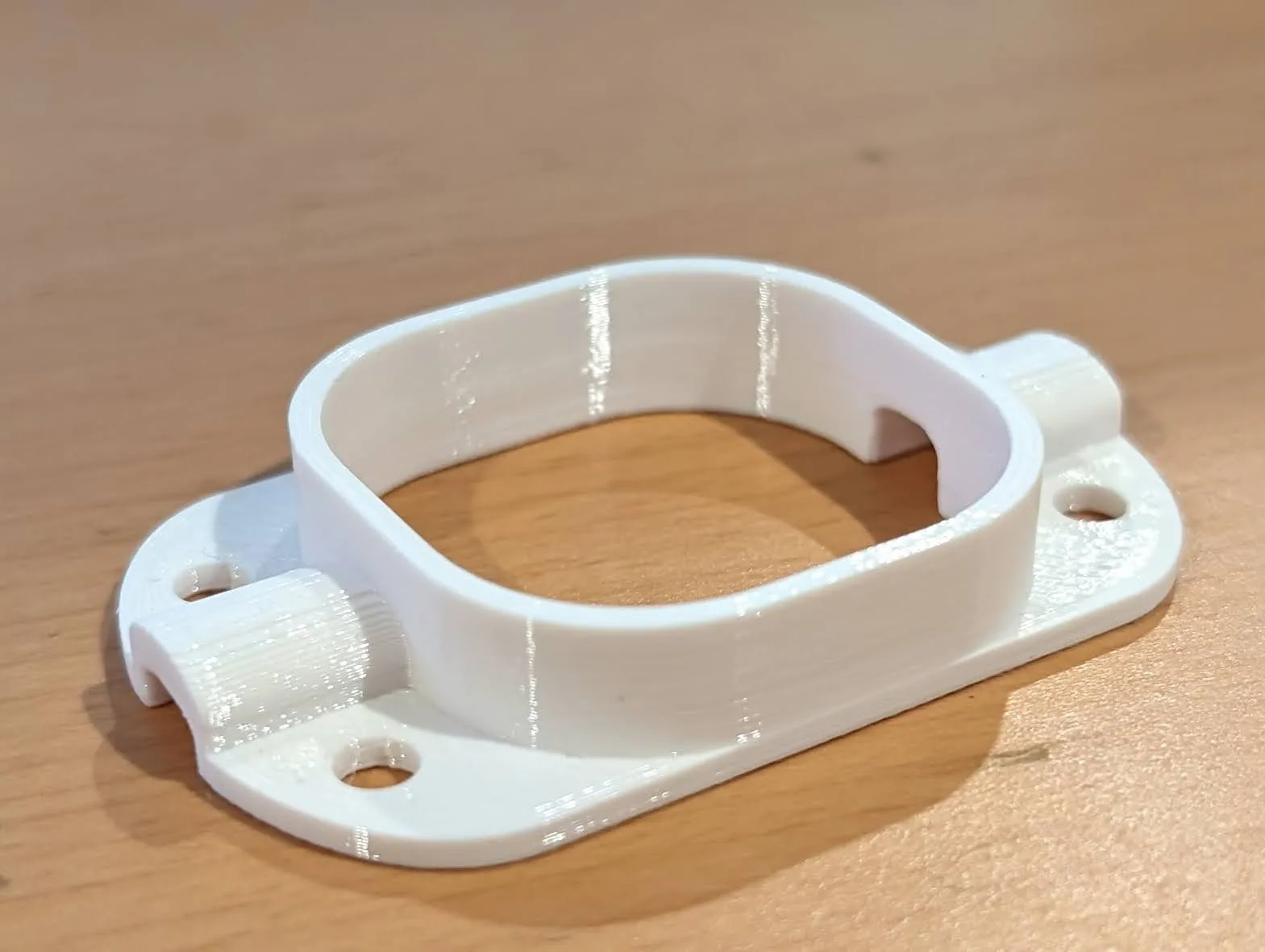

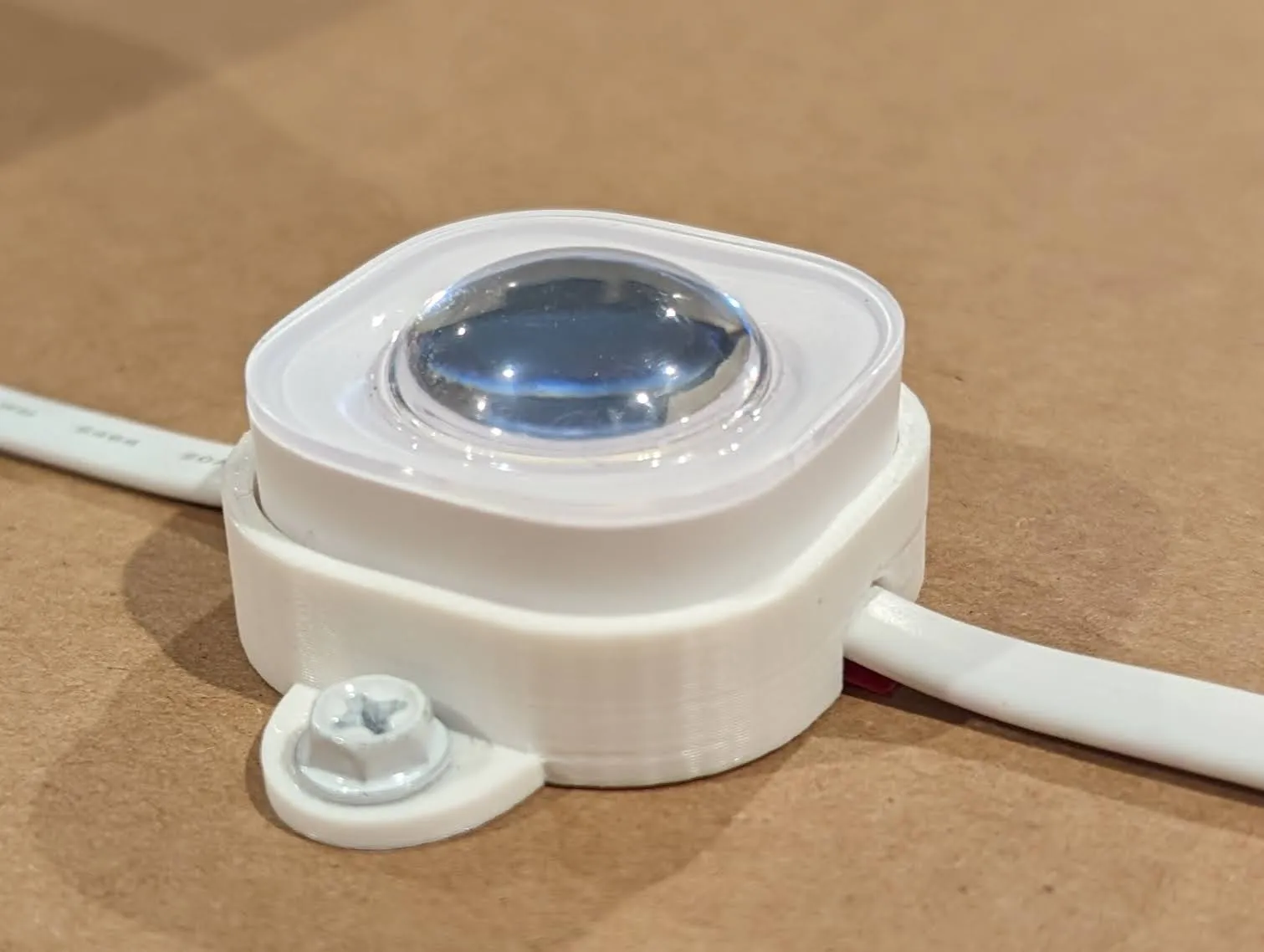

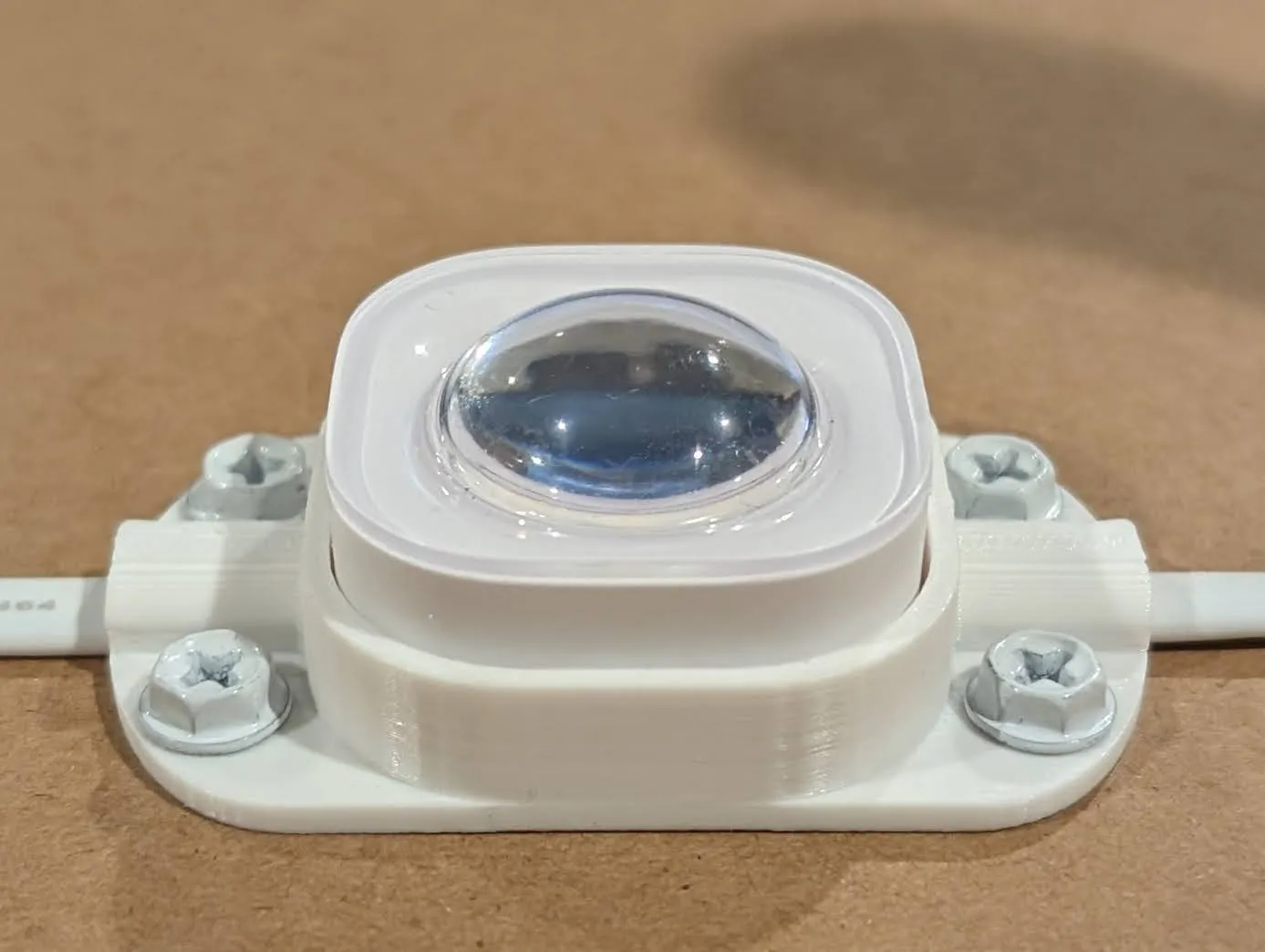

• Gá Đèn (Light Mount): Một khung nhỏ bao quanh bên ngoài đèn, có thể bắt vít vào bề mặt lắp đặt để bổ sung cho keo dán trên đèn, đặc biệt là những đèn có thể chịu lực tác động mạnh.

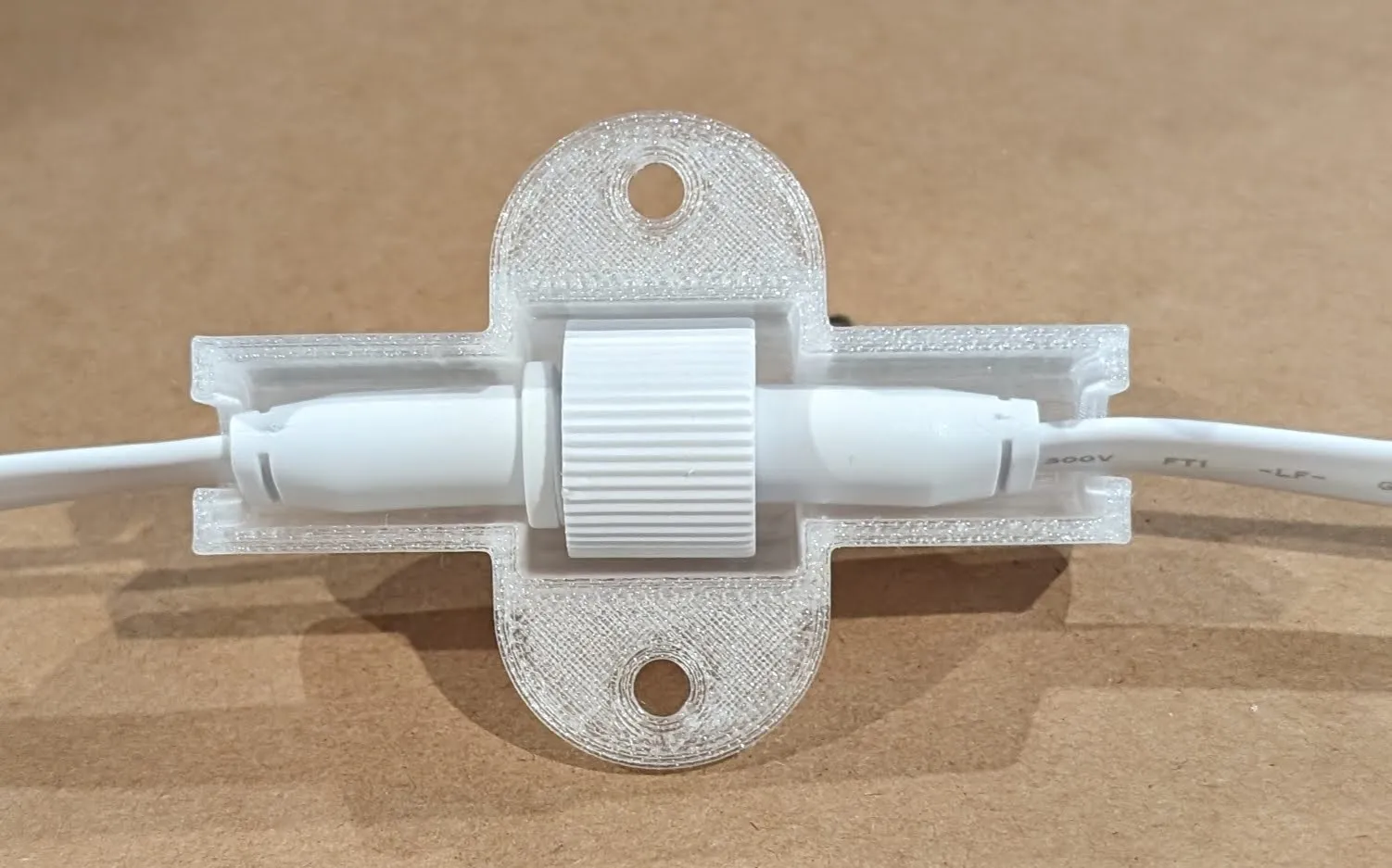

• Gá Nối (Junction Mount): Giá đỡ cho các điểm nối giữa các dây đèn.

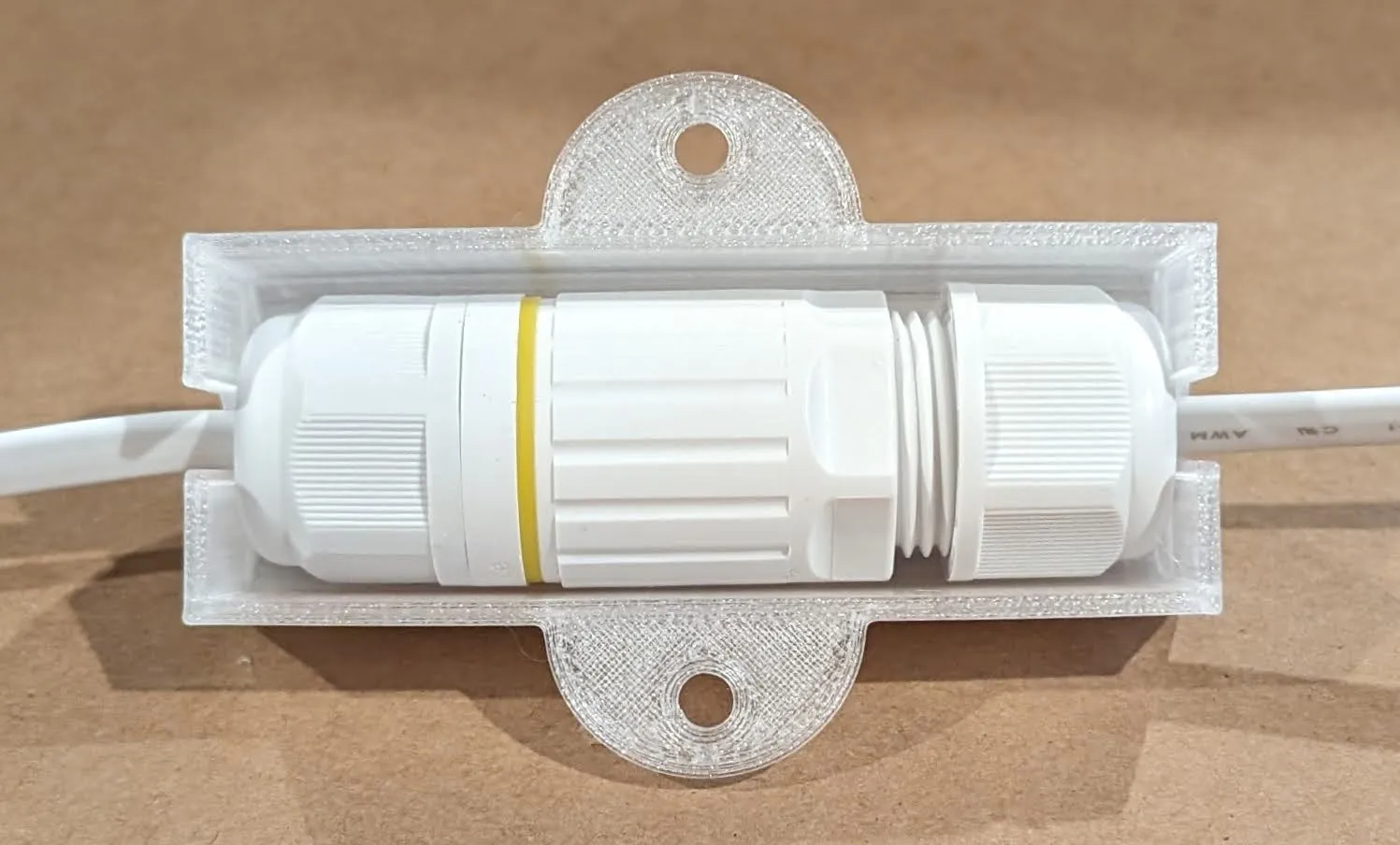

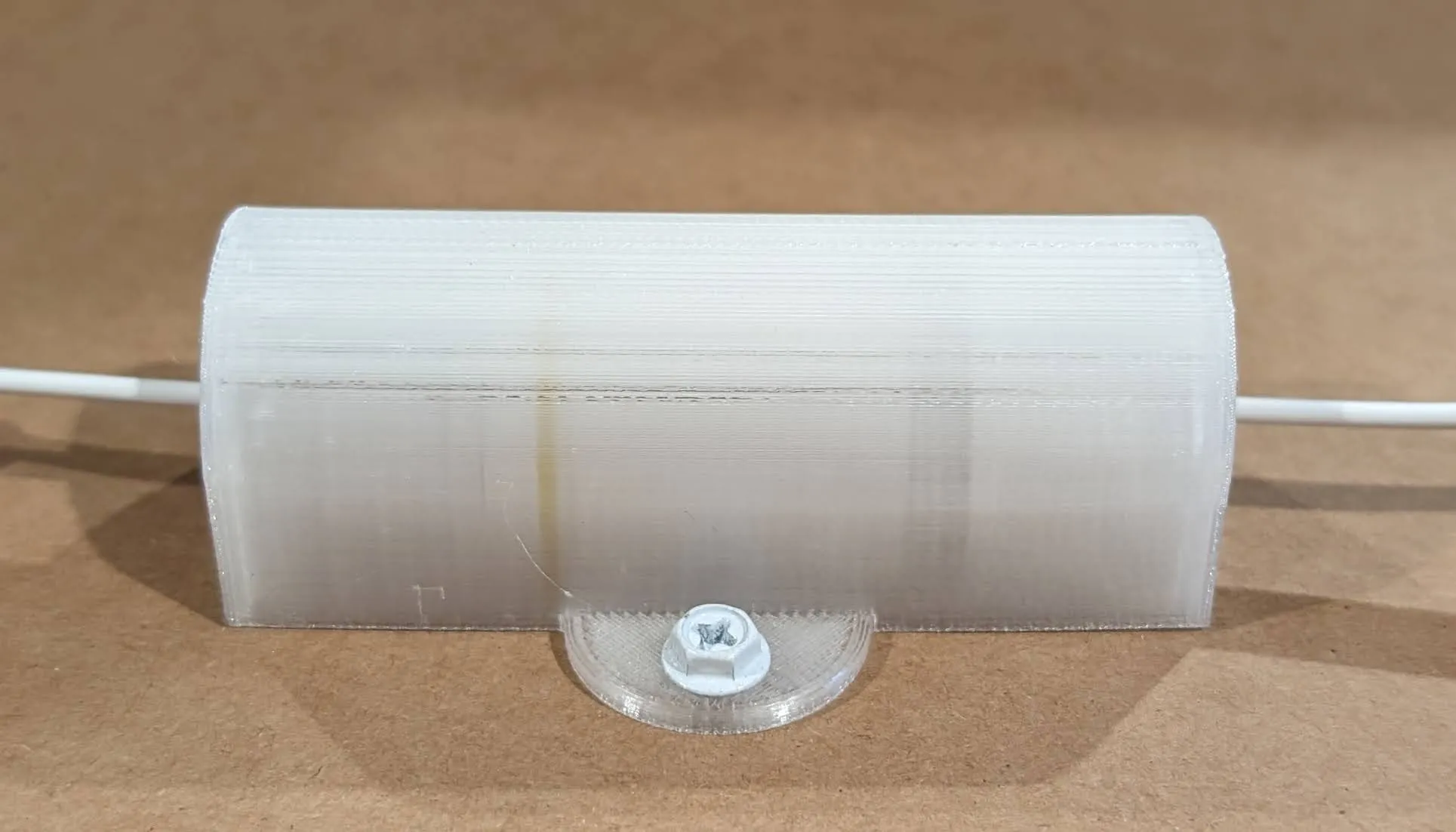

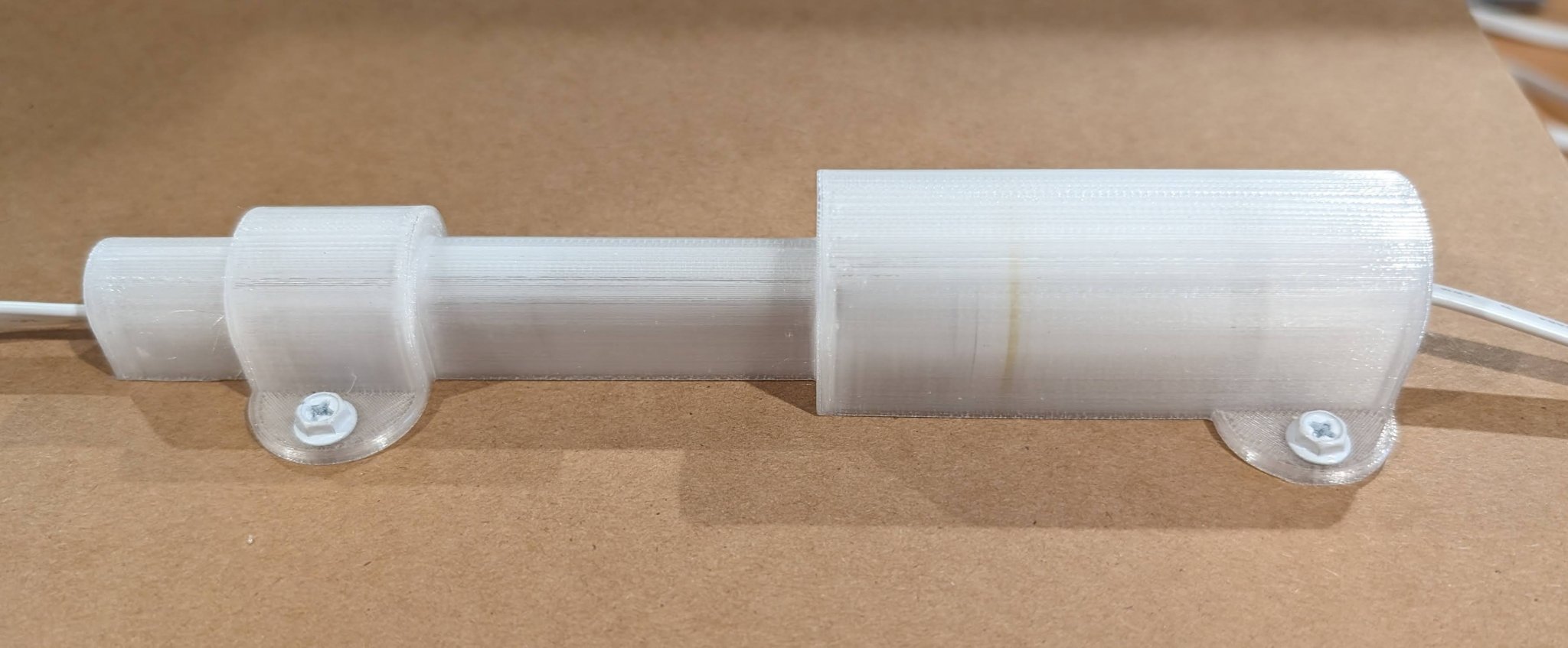

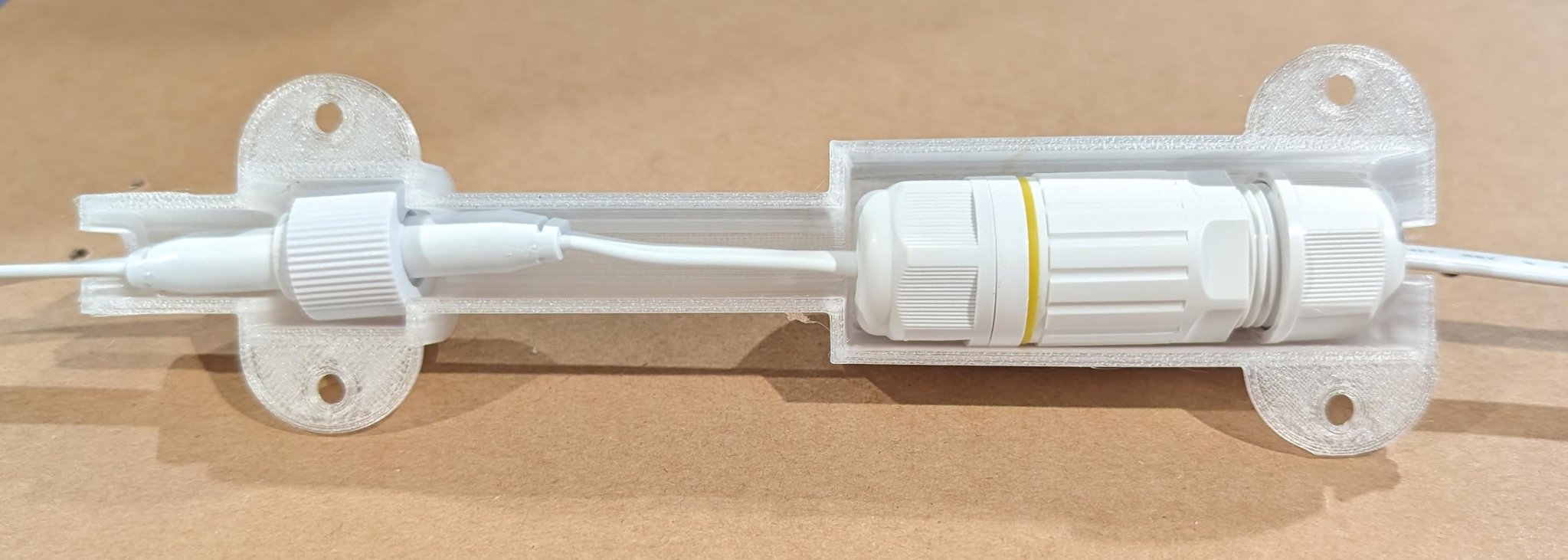

• Gá Hàn Nối (Splice Mount): Giá đỡ để chịu trọng lượng của các mối nối dây lớn.

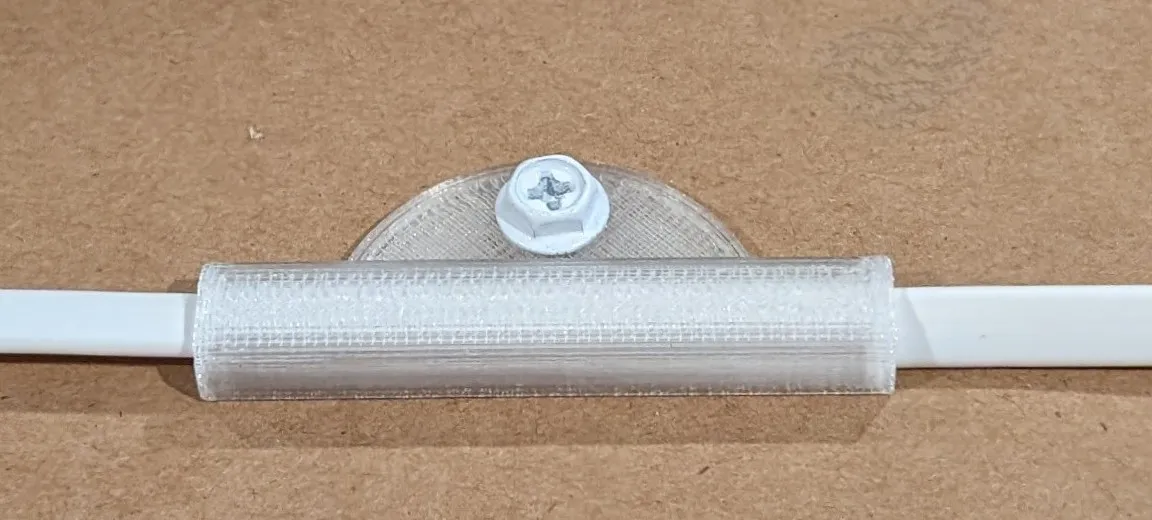

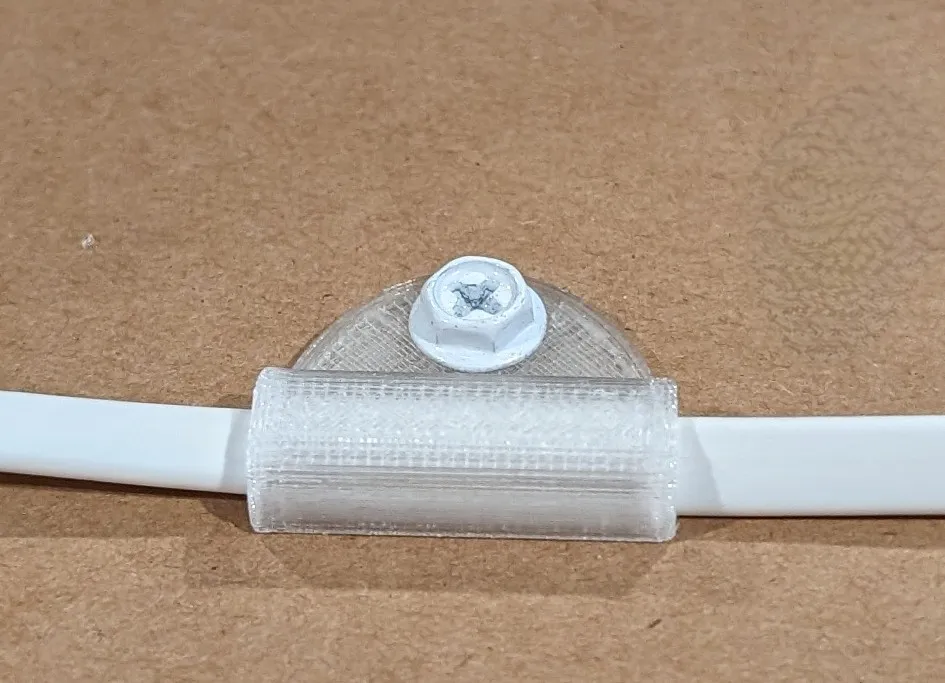

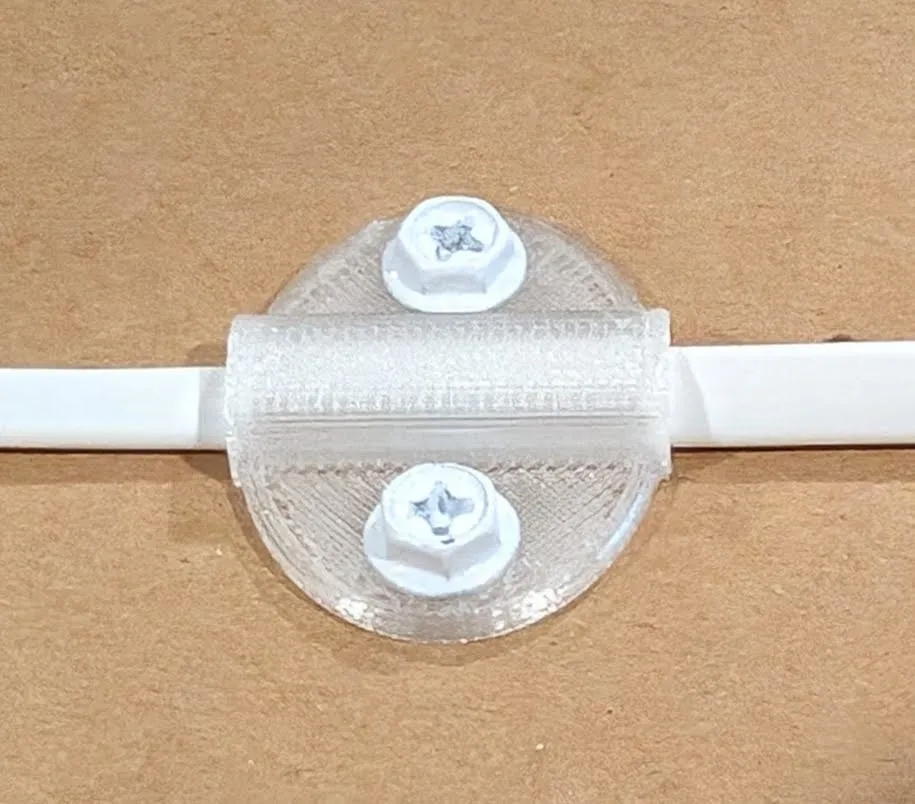

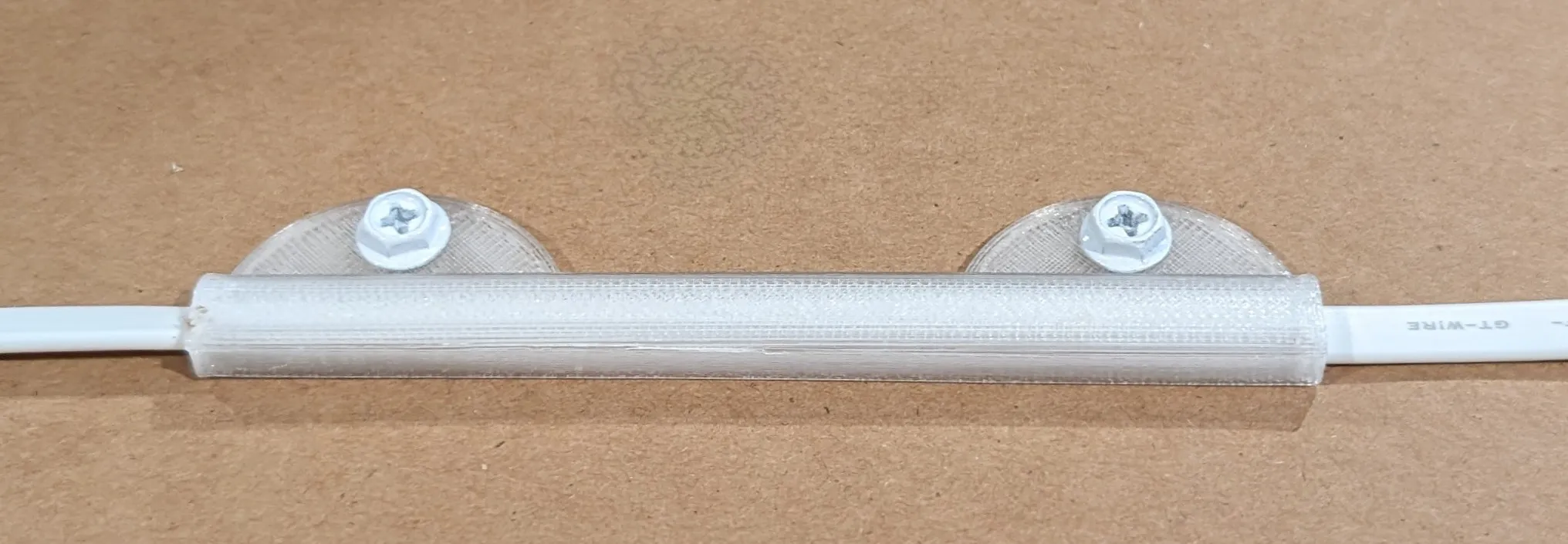

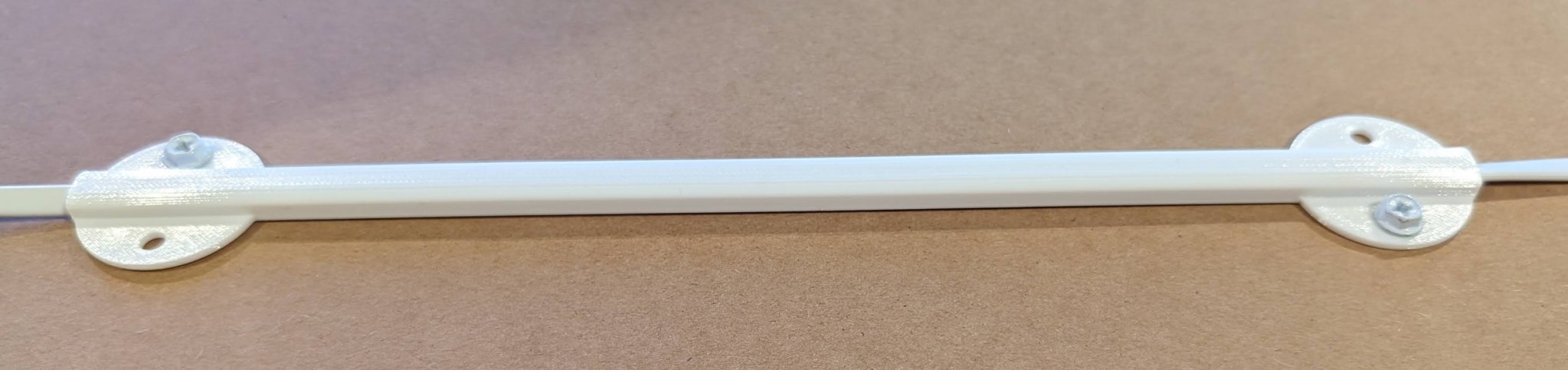

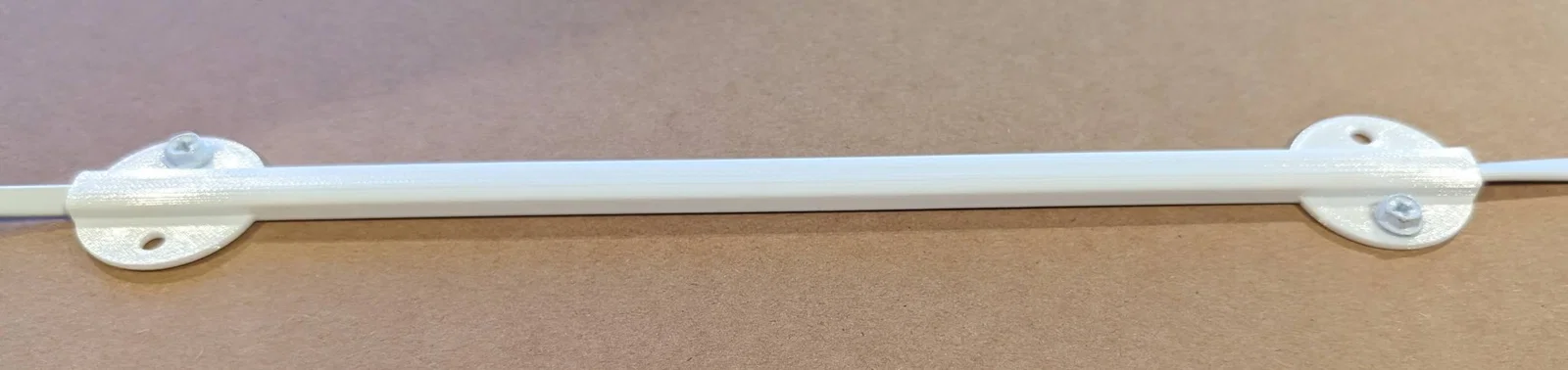

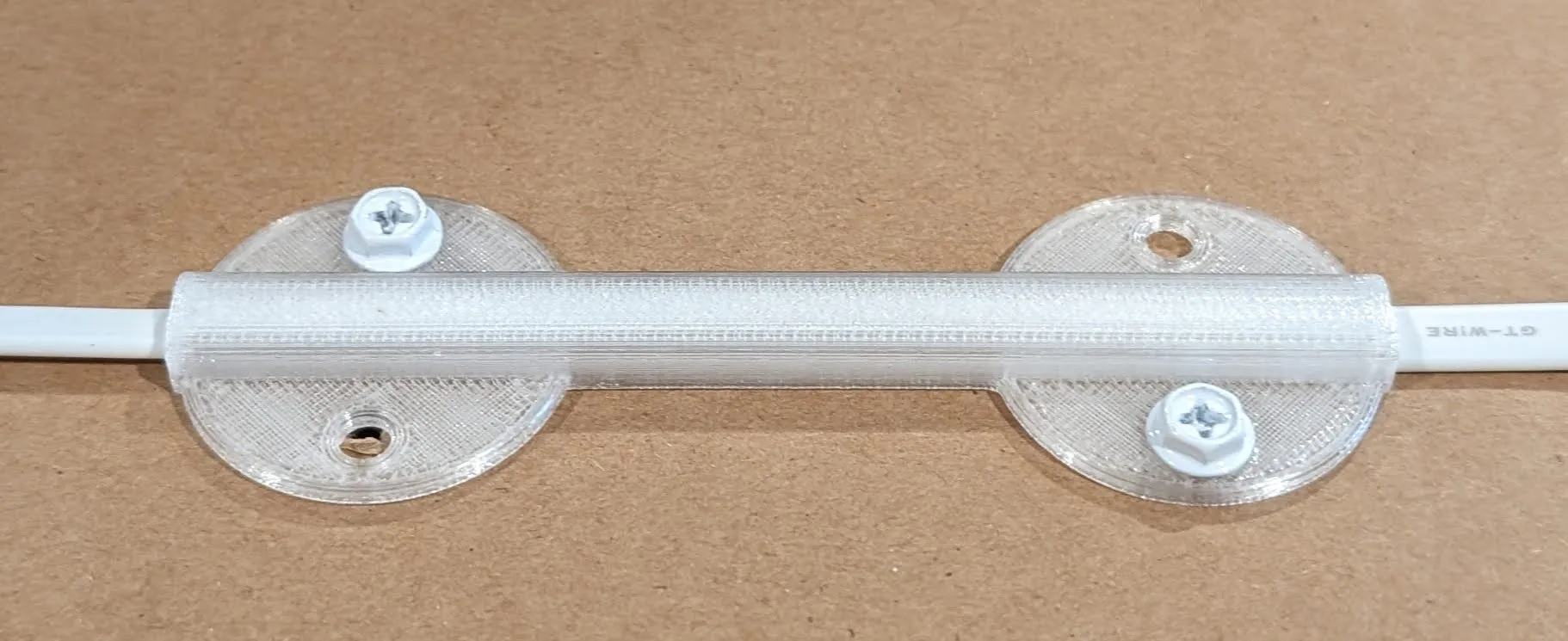

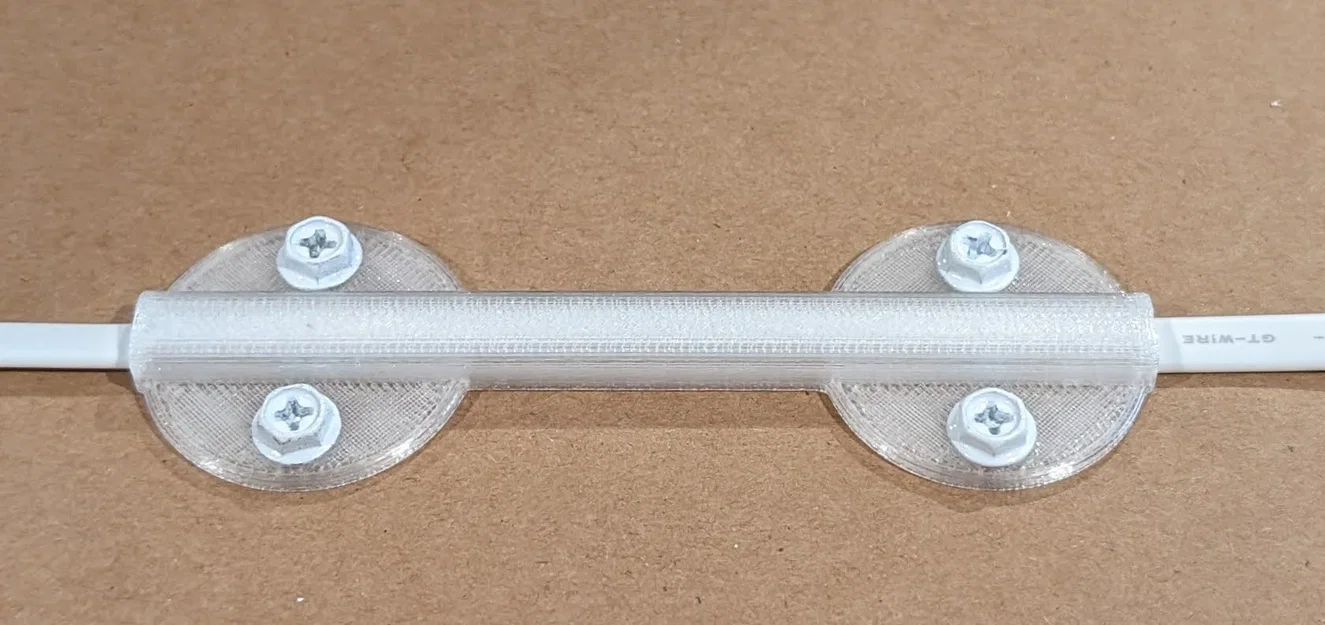

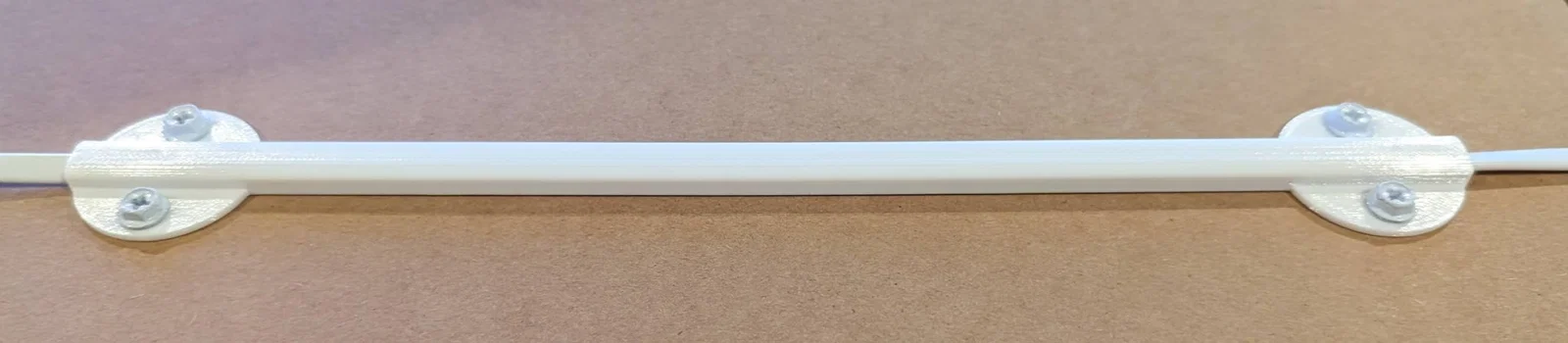

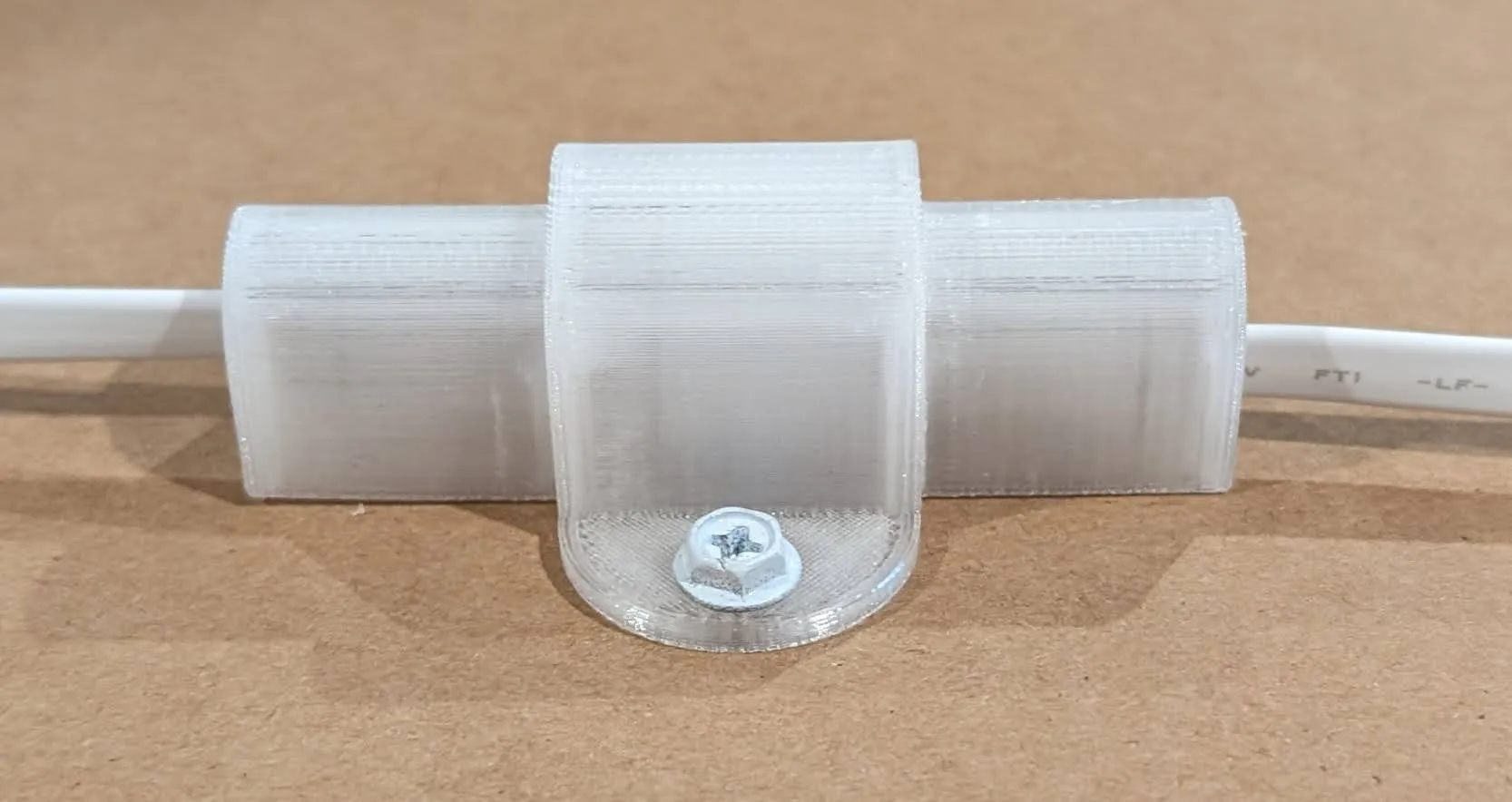

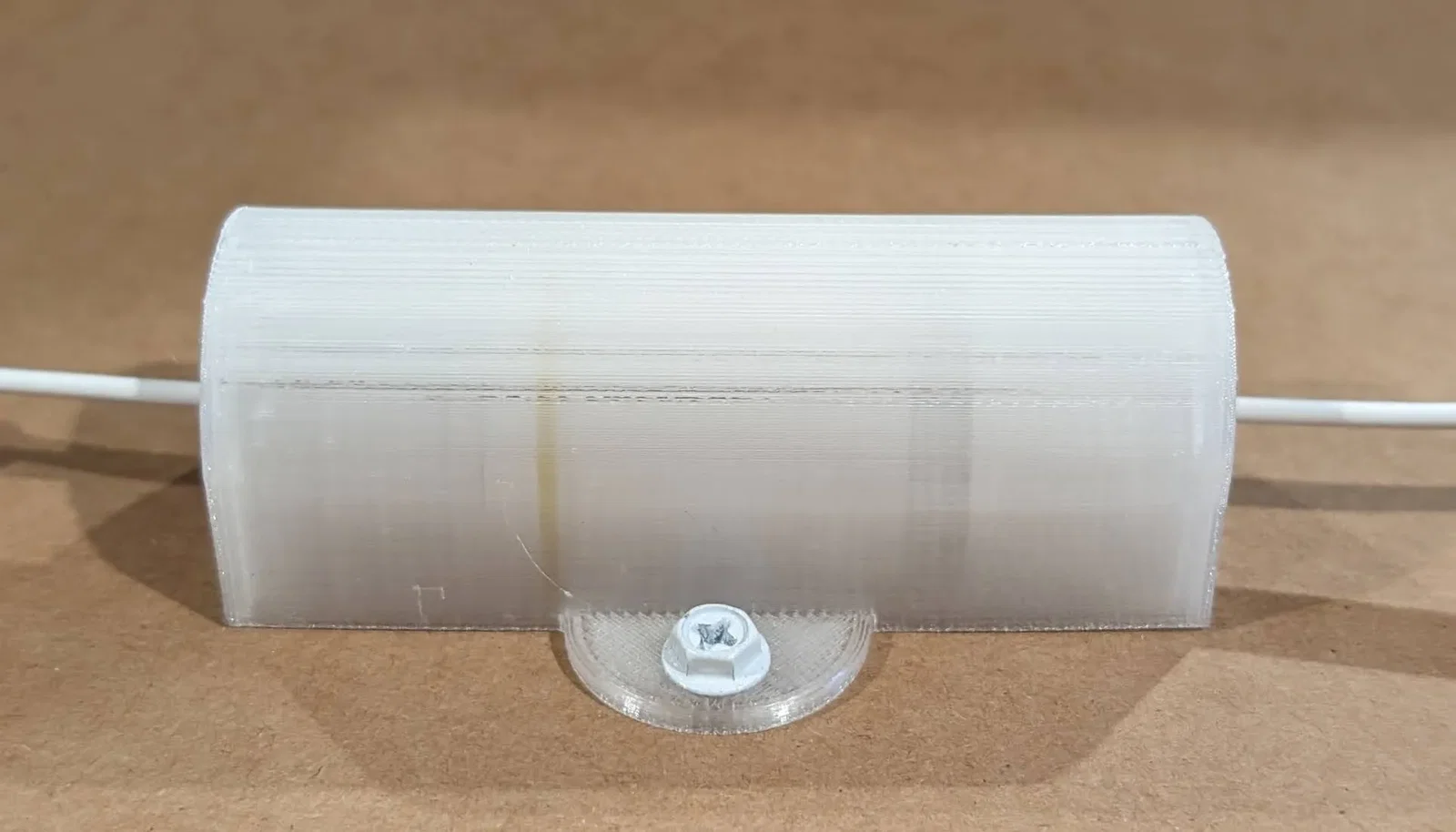

• Chống Đỡ Dây (Wire Support): Mình dùng mấy cái này để đỡ các đoạn dây nối dài. Ngoài ra, bằng cách đặt chúng hơi lệch so với đèn, mình dùng chúng để giấu phần dây thừa ở những khu vực mình lắp đèn với khoảng cách nhỏ hơn khoảng cách tối đa.
• ---------------------------------------------------------------------------------------
• Khuôn Căn Khoảng Cách Đèn (Light Placement Template): Govee khuyên nên lắp đèn cách nhà từ 3cm đến 8cm. Mình phải đặt xa hơn một chút vì muốn chiếu sáng lối đi. Vì vậy, mình đã tạo một vài khuôn mẫu cho các khoảng cách này: 5cm, 7.5cm và 10cm. Bạn có thể dùng chúng để đảm bảo đèn cách nhà một khoảng cách đồng đều. Mình đề nghị bạn thử lắp một đoạn đèn bằng băng dính giấy để xem bạn thích khoảng cách nào trước khi quyết định.

Có sẵn nhiều phiên bản của các bộ phận này với các hậu tố sau:

• xxxx_NoHoles: Mình đã bỏ lỗ vít để bạn có thể tự thêm vào cho phù hợp với loại vít bạn đang dùng. Việc này rất dễ thực hiện trong Prusa Slicer hoặc TinkerCAD.
• xxxx_Brim: Mình gặp vấn đề với một số bộ phận bị cong vênh, nên thay vì dùng brim đầy đủ trong slicer, mình đã thêm brim vào phần đáy của bộ phận.
• xxxx_OneMP: Một miếng đệm gắn thay vì hai.
• xxxx_YYmm: Các bộ phận chống đỡ dây này có độ dài YY milimét.

Mình đã in tất cả các bộ phận ở độ cao lớp 0.2mm mà không cần support, ngoại trừ khuôn căn khoảng cách đèn thì cần một ít support.

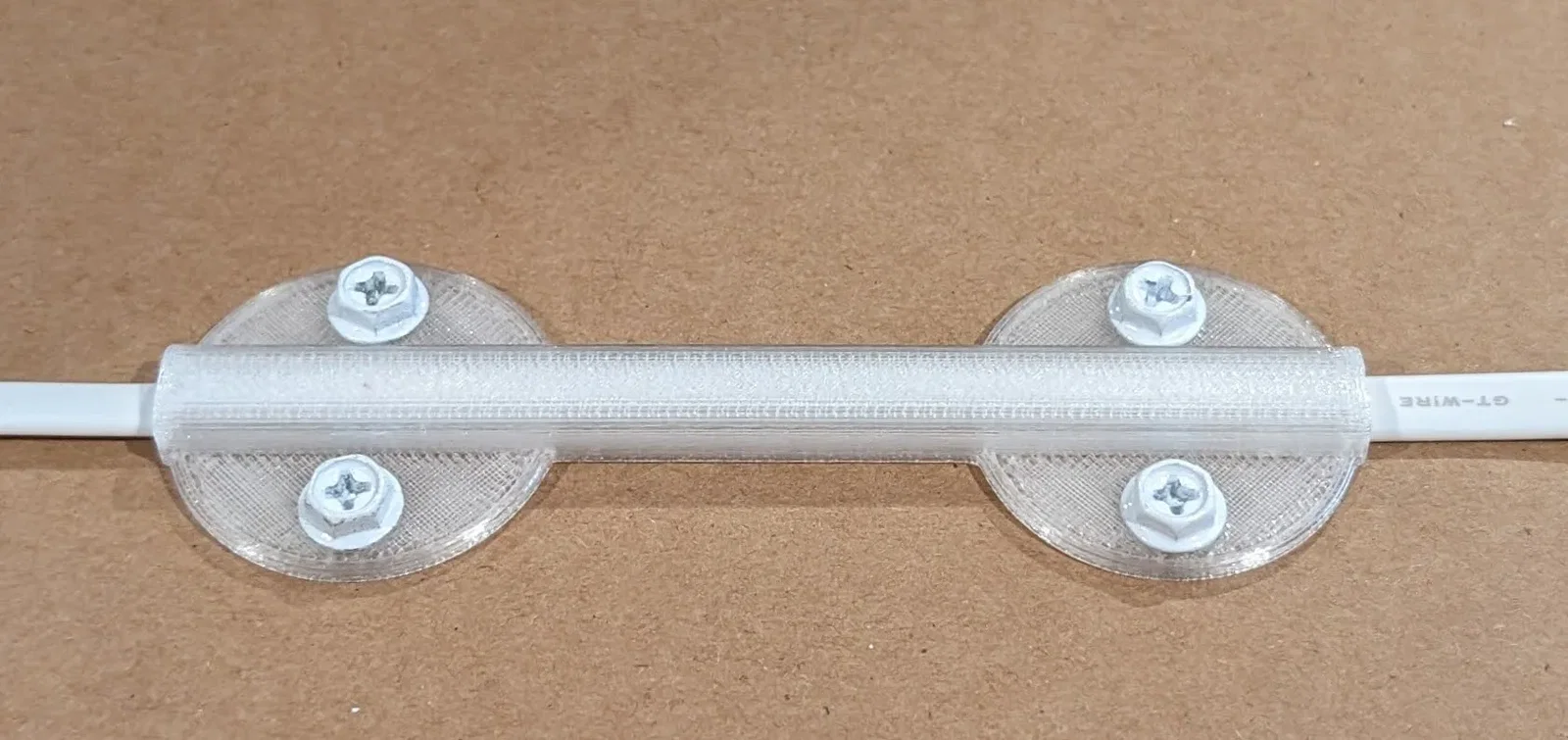

Mình đã gắn đèn vào tấm ốp nhựa vinyl và sử dụng vít bắn tôn #8 x 3/8in cho các bộ phận gắn. Đối với các bộ phận chống đỡ dây nhỏ hơn, mình thấy một vít là đủ. Đối với một số bộ phận chống đỡ dây dài hơn, mình thấy một vít ở mỗi bên là đủ thay vì cả bốn vít.

Mình để dung sai hơi lỏng trên các bộ phận chống đỡ dây để cho phép dây trượt khi giãn nở và co lại do nhiệt độ. Ý tưởng là nếu dây bị giữ chặt hoàn toàn, lực giãn nở và co lại sẽ truyền đến đèn.

* * Mình đề nghị nên in các bộ phận bằng các vật liệu chịu nhiệt cao như ASA, ABS, PETG, hoặc các vật liệu tương tự vì PLA có thể bị mềm trong cái nóng mùa hè.

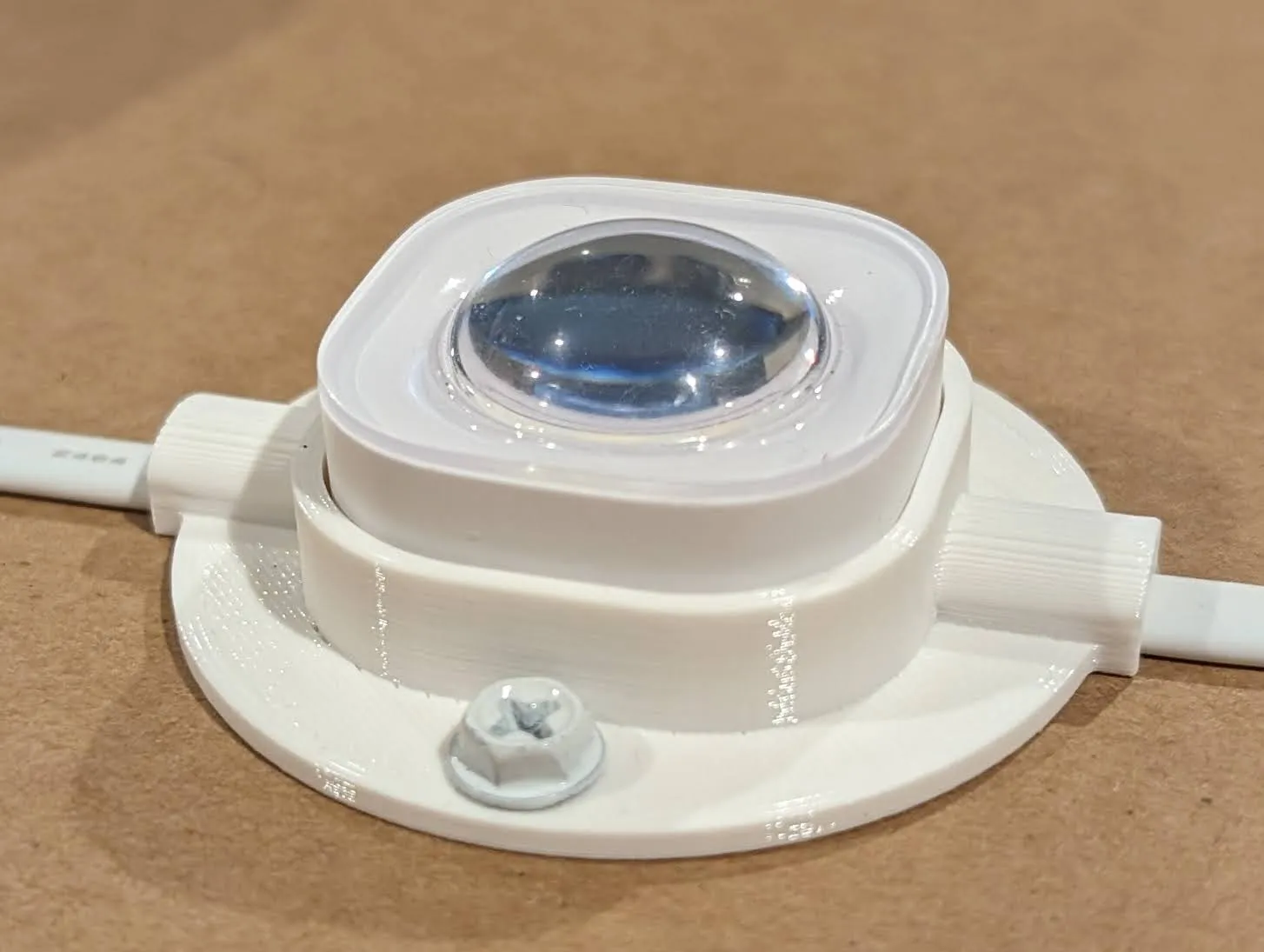

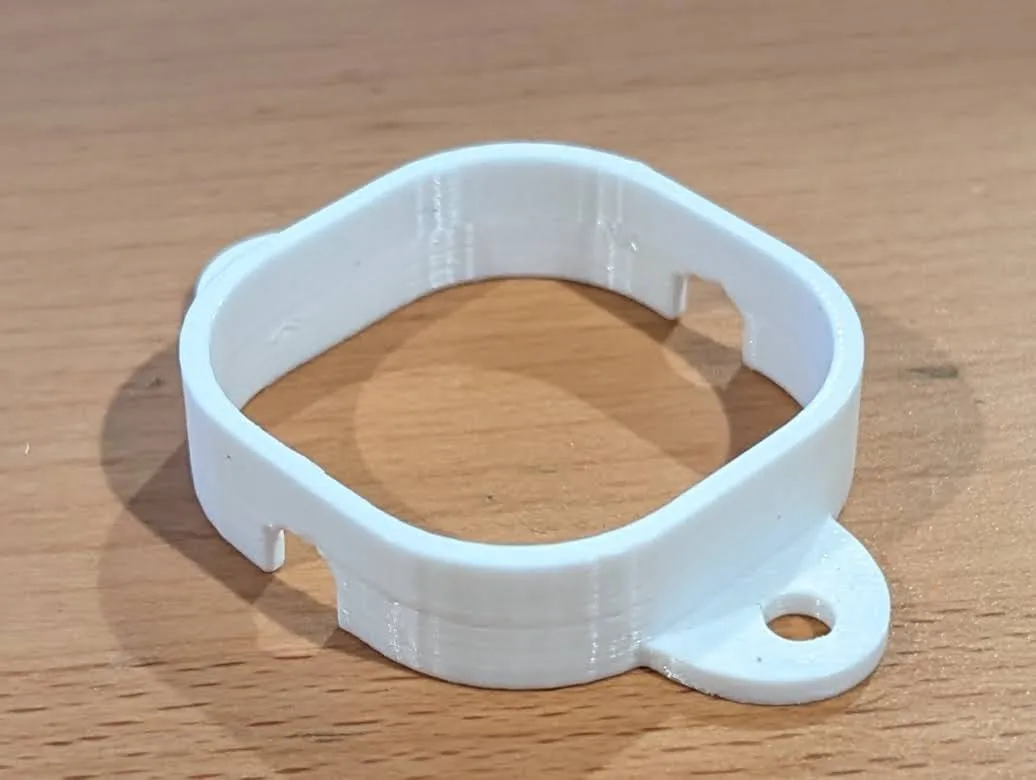

Chỉnh sửa ngày 12/11/2023: Thêm 2 phiên bản Gá Đèn hẹp hơn với các lỗ vít ở bên cạnh dây cho những ai lắp đèn ở những không gian chật hẹp. Một phiên bản có thêm chỗ đỡ dây và một phiên bản thì không.

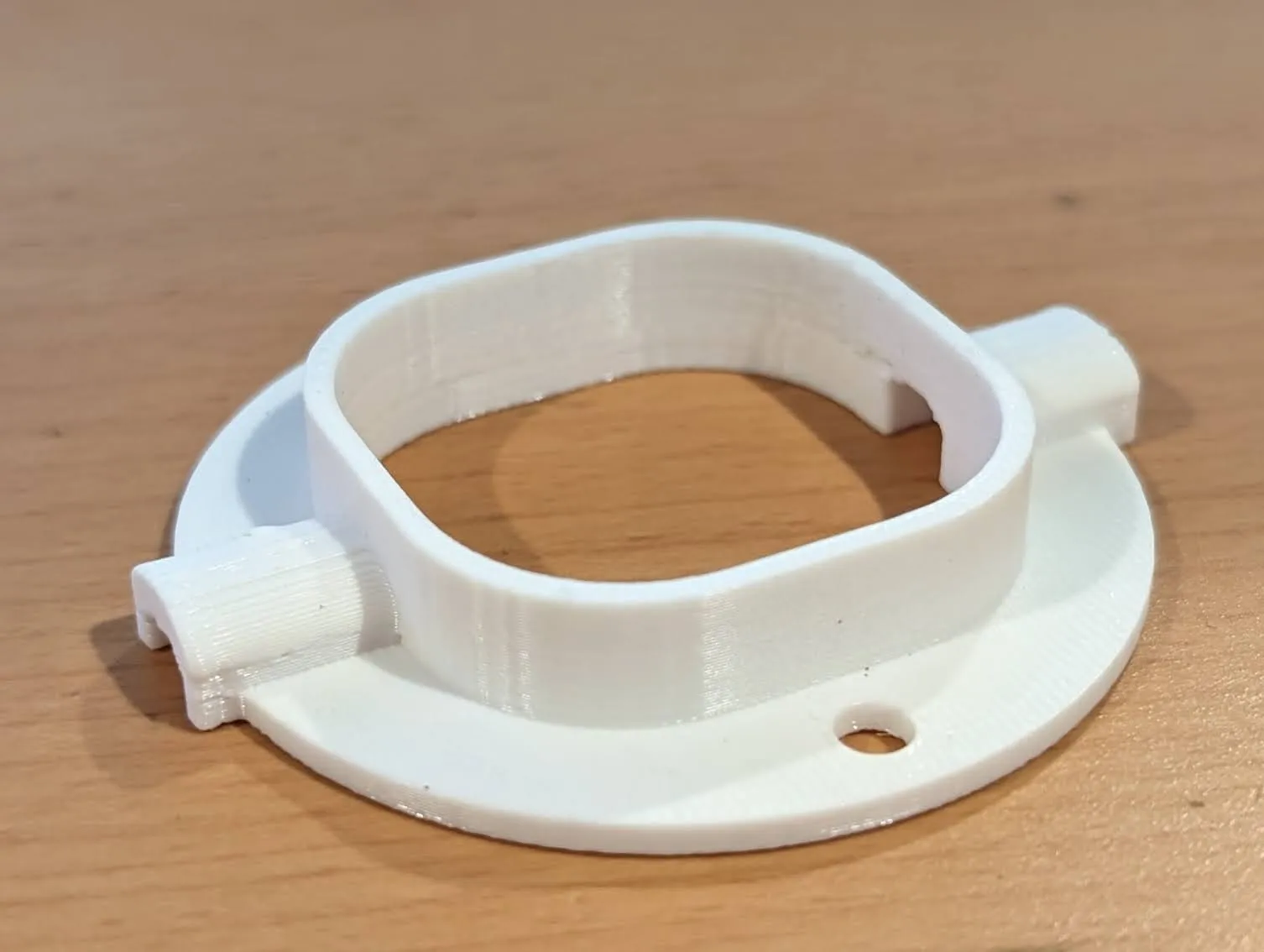

Chỉnh sửa ngày 18/11/2023: Trong nỗ lực đáp ứng một số yêu cầu, mình đã vội vàng xuất bản Gá Đèn V2. Mặc dù không có vấn đề nào mình tìm thấy ảnh hưởng đến chức năng của chúng, mình sẽ thay thế bộ V2 bằng V3. Gá Đèn V3 có thành dày hơn một chút và ôm sát đèn hơn. Với dung sai chặt chẽ hơn này, bạn nên in thử một bộ phận để kiểm tra độ vừa vặn và điều chỉnh kích thước nếu cần.

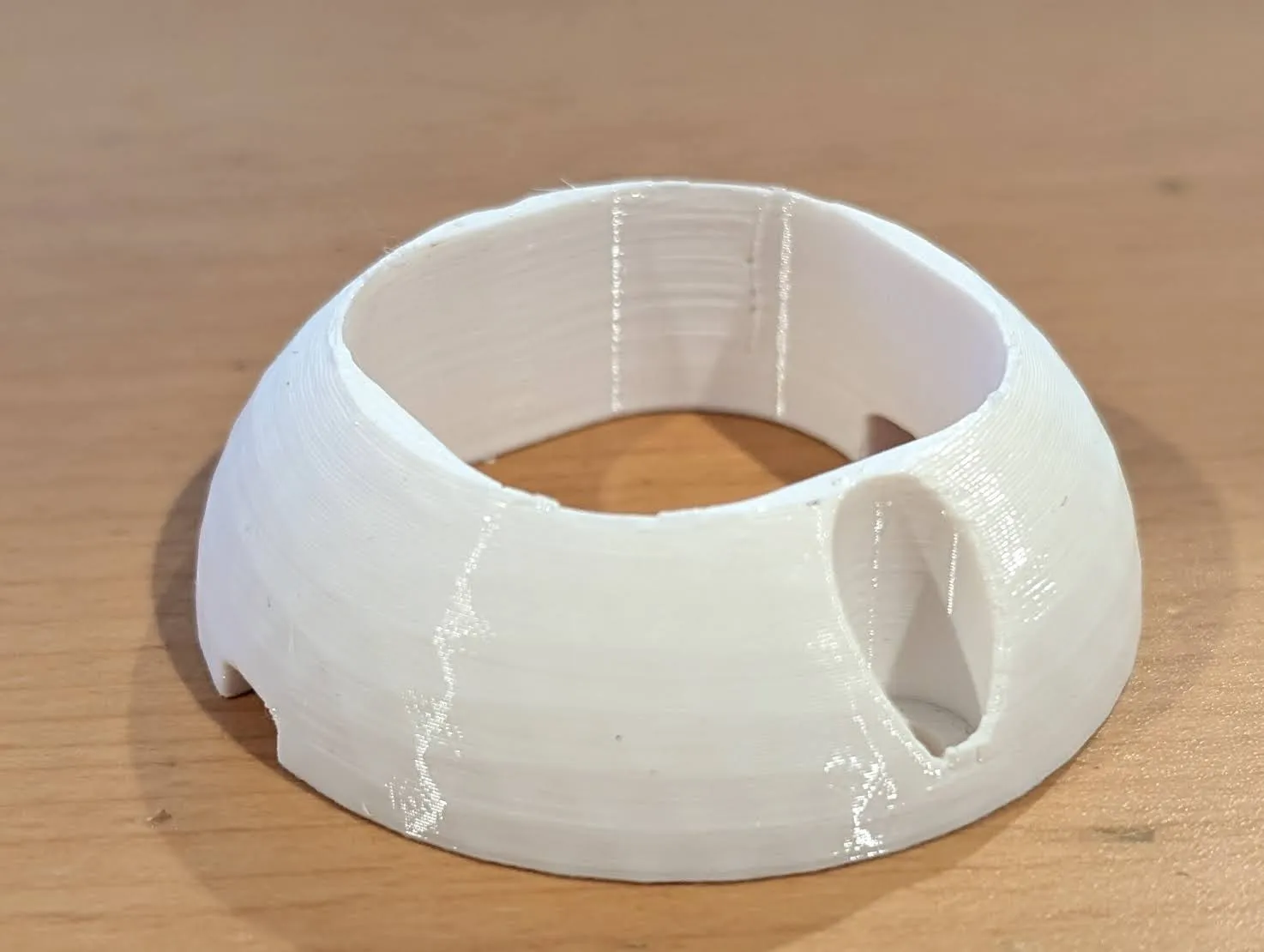

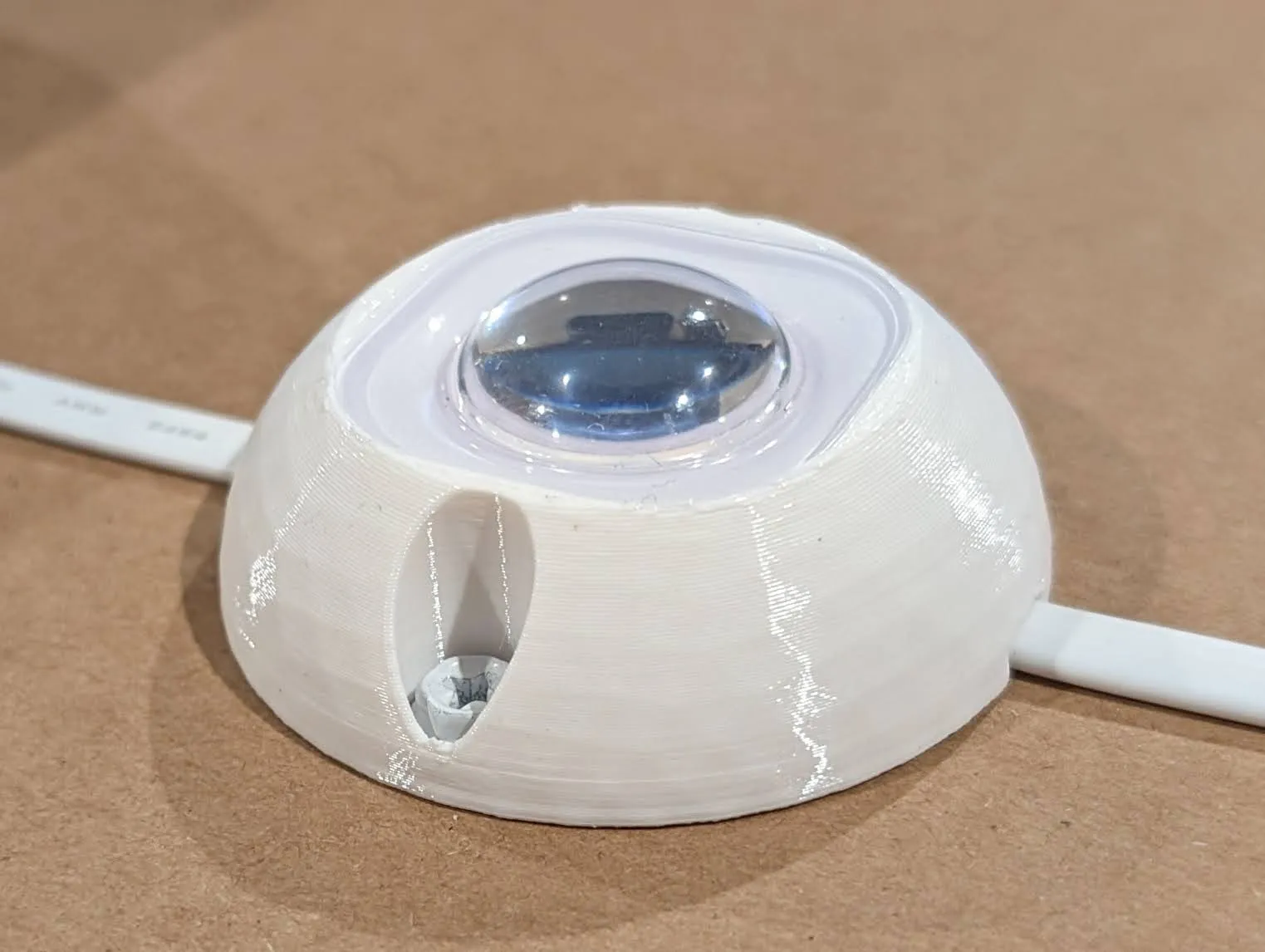

_Chỉnh sửa ngày 18/11/2023: Để đáp ứng một yêu cầu, mình thêm Gá Đèn v3Decor. Giá đỡ này bao bọc đèn trong một nửa hình cầu. Đây là giá đỡ chắc chắn nhất.

_Chỉnh sửa ngày 11/12/2023: Để đáp ứng một yêu cầu, mình thêm Gá Đèn v3_DecorNoHoles. Giá đỡ này bao bọc đèn trong một nửa hình cầu mà không có lỗ vít.
