Giá đỡ Raspberry Pi 4 cho Ender 3

Đây là một bản phối lại

Tôi đã sử dụng bản gốc với chiếc PI 3 của mình, nhưng nó không tương thích với PI 4. Tôi đã vẽ lại phần lowerpart_V2 để nó tương thích với bố cục cổng mới.

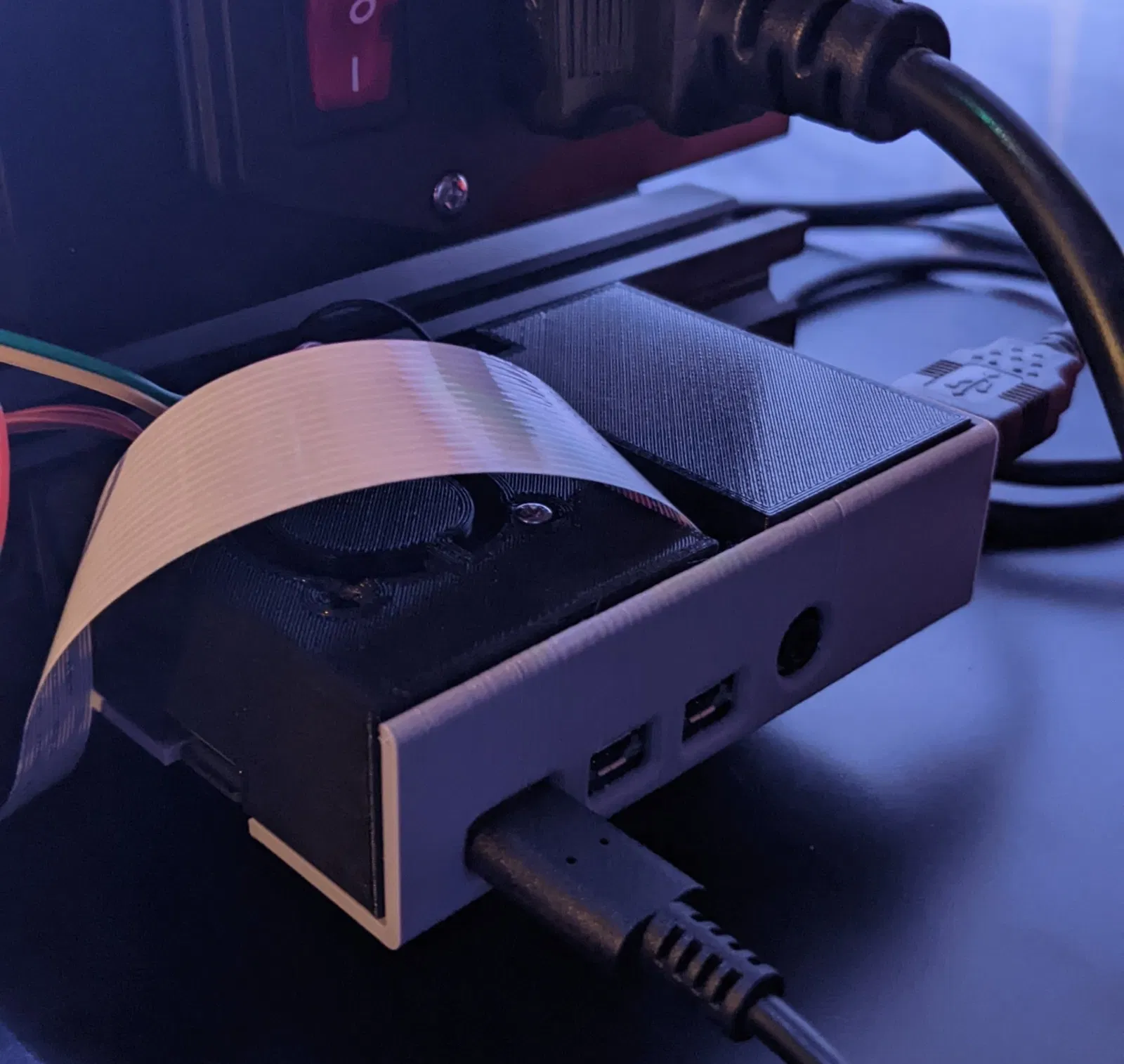

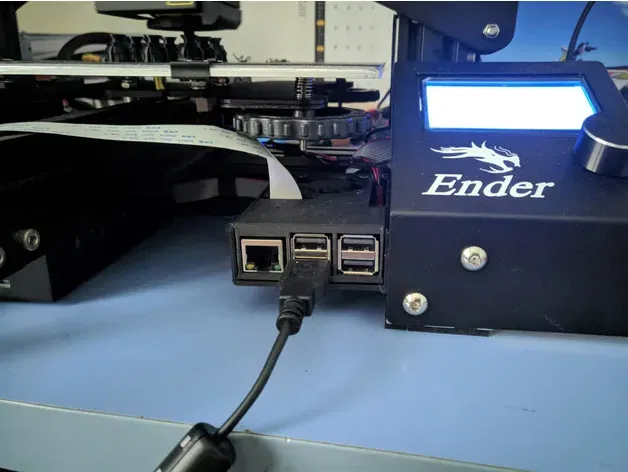

Nó dễ dàng trượt vào các rãnh trên Ender 3. Vỏ case có thể được lắp ráp mà không cần bất kỳ con vít nào hoặc bạn có thể sử dụng 4 bu lông m3 để gắn hai phần lại với nhau thông qua các lỗ gắn trên pi.

Việc cho PI vào phần lowerpart hơi chật một chút, nhưng cho nó vào ở một góc với cổng USB và Ethernet trước rồi đẩy phần còn lại của pi vào đã hiệu quả với tôi. Vỏ case sẽ bị cong, nhưng tôi chưa bao giờ thấy vỏ case bị nứt do bị cong. Cứ cẩn thận một vài người đã bình luận về bản gốc rằng máy in của họ không được căn chỉnh đủ và họ đã làm hỏng PI của mình do cố gắng quá sức. Nếu bạn gặp bất kỳ sự cố nào khi lắp PI vào thì hãy phóng to mô hình và in lại. Nếu bạn cần phóng to, mức phóng to được khuyến nghị từ mô hình gốc là 101%, nhưng những người khác đã phải phóng to hơn một chút, khoảng 103%.

Các tệp được cắt sẵn đang sử dụng cấu hình bl-touch mặc định của ender 3 trong prusaslicer. (Tôi tin rằng các lệnh bl-touch sẽ bị bỏ qua nếu bạn không có một cái) Bạn cũng chỉ cần in một tệp được cắt sẵn.
