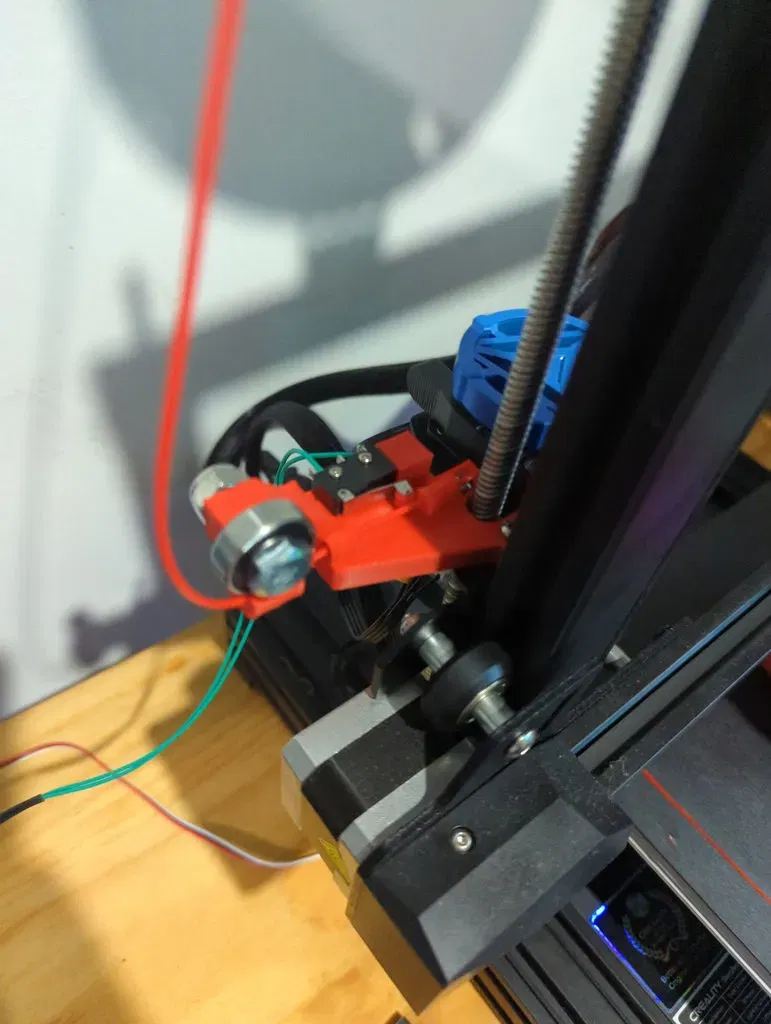

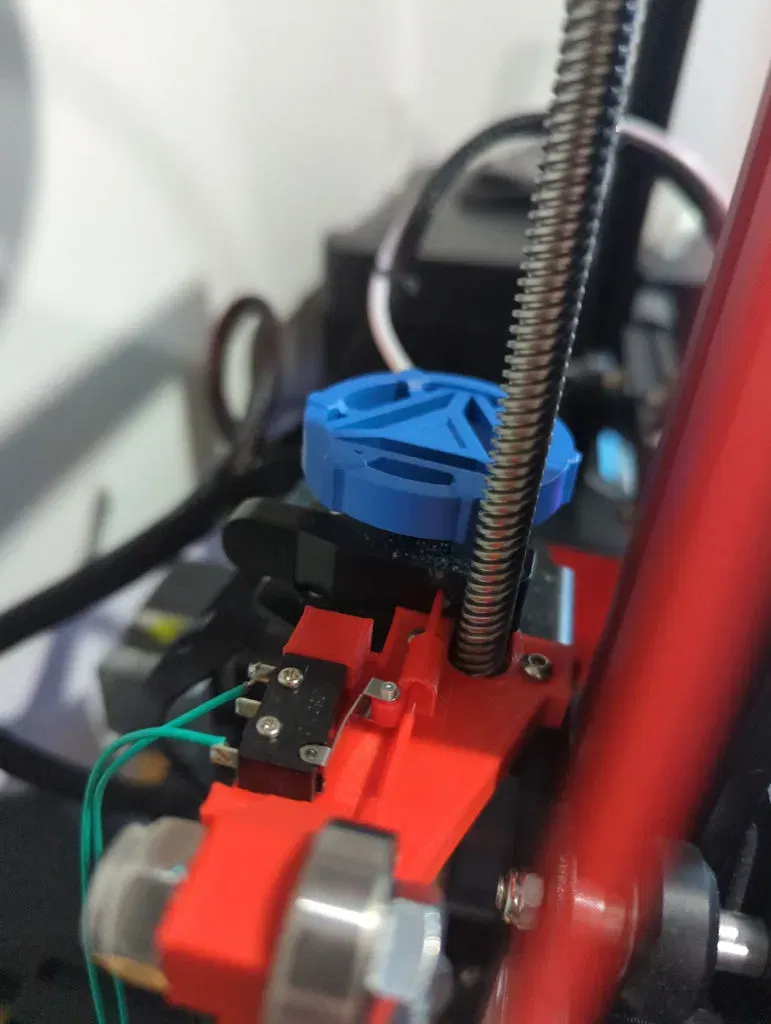

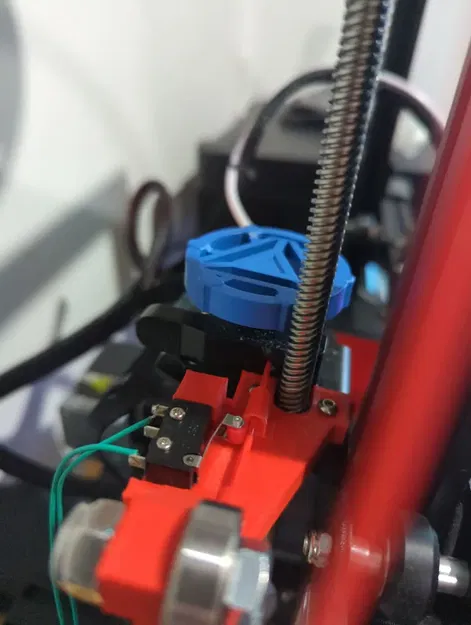

Cảm biến và hướng dẫn cuộn filament cho Ender 3 V2/Néo

Cảm biến hết filament và hướng dẫn filament cho máy in Ender 3 V2/V2 NEO

Các bộ phận cần thiết:

• M8x25mm Bu-lông
• M8 Đai ốc Nyloc
• Vòng bi 608
• Công tắc Micro 20mm có con lăn, cần ngắn hoặc trung bình (KW11-3Z) https://www.aliexpress.com/item/32273125391.html?spm=a2g0o.order_list.order_list_main.23.57261802HWs5MN
• Điện trở 10k
• Cắm và cáp 3 Pin JST-XH 2.54 pitch ~60cm
• 2x vít M2x10mm
• 2x vít M3x20mm (có thể sử dụng các vít có sẵn trên trục z)

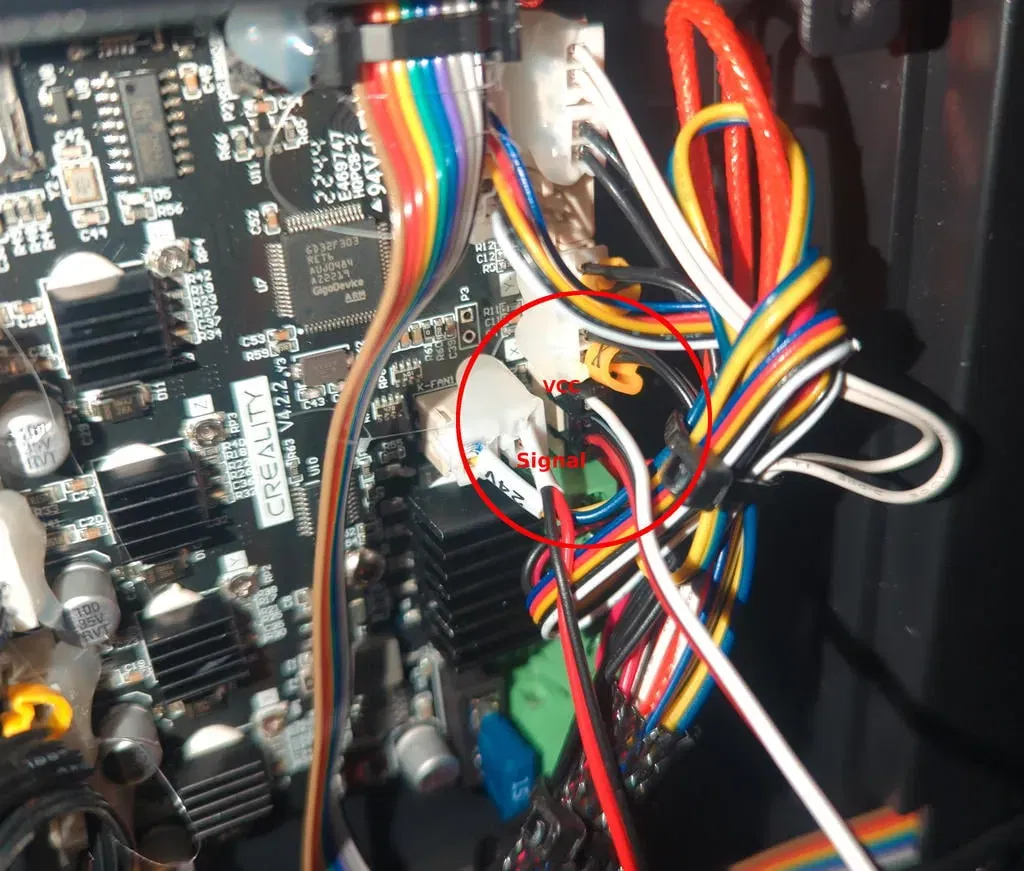

Đã thử nghiệm trên bo mạch 4.2.2. Cắm 3 pin màu trắng cạnh cắm màu xanh lá cây là cắm cảm biến filament. Các chân được đánh dấu từ gần nhất đến cắm màu xanh lá cây: Tín hiệu, Đất, VCC

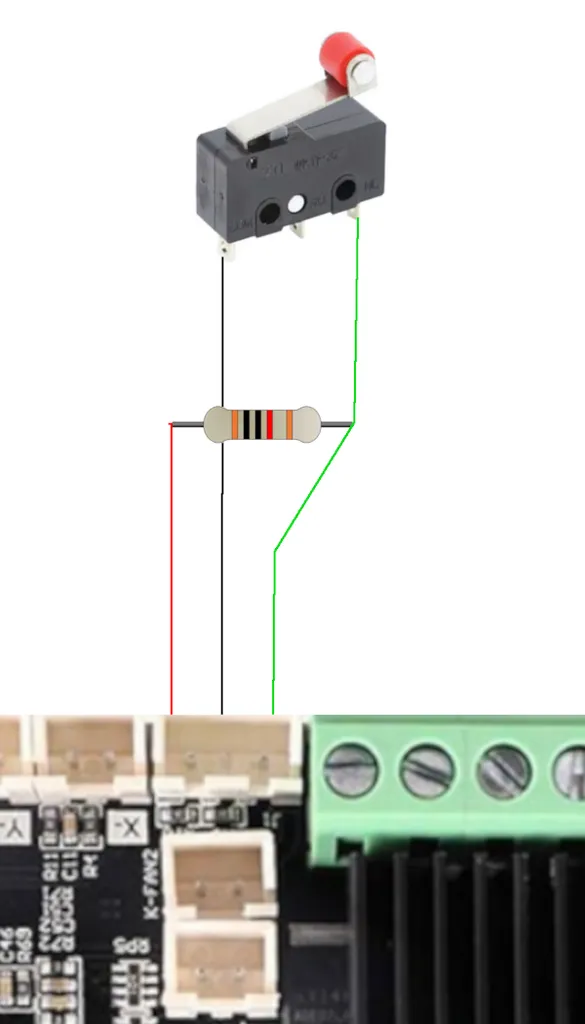

Dây đất kết nối với chân Common trên công tắc. Dây tín hiệu kết nối với chân NC trên công tắc (thường là chân cuối ở phía con lăn) Dây VCC kết nối với một đầu của điện trở 10k, đầu còn lại của điện trở kết nối với cùng chân NC trên công tắc.

Cài đặt này sẽ hoạt động với firmware FILAMENT chính thức của Creality Ender 3 V2 NEO, cũng nên hoạt động với Jyers.

Tôi đã thêm một phiên bản cải tiến bây giờ với nhiều không gian hơn để dễ dàng chèn/rút.
