Giá đỡ cho cưa tròn Bosch trên ray FSN

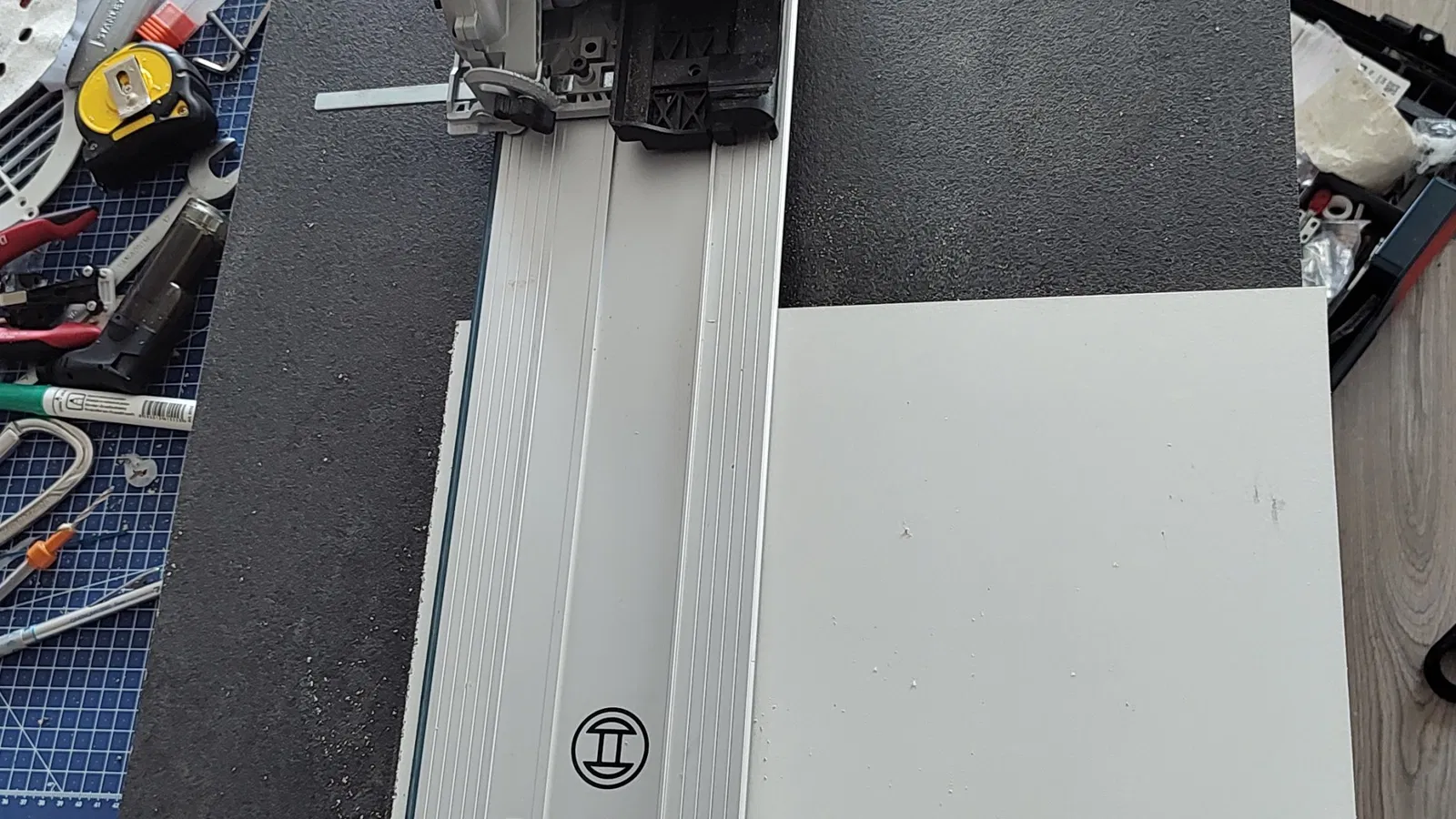

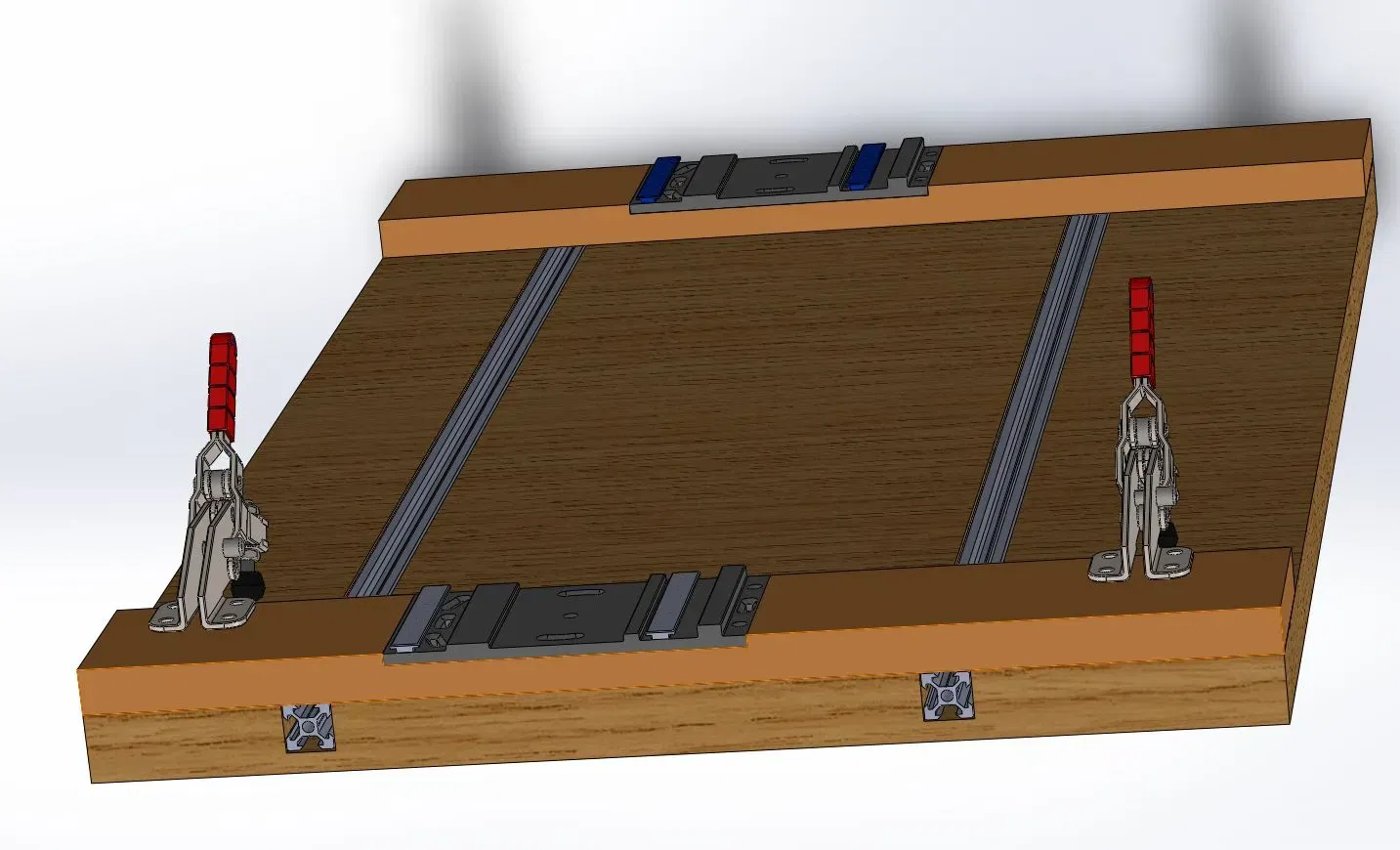

Tôi luôn gặp khó khăn trong việc đo vị trí của thanh ray và giữ nó ổn định trong quá trình cắt. Cái jig đơn giản này cho phép chỉ cần đặt bảng vào và cắt, luôn thẳng và luôn 90° với các cạnh.

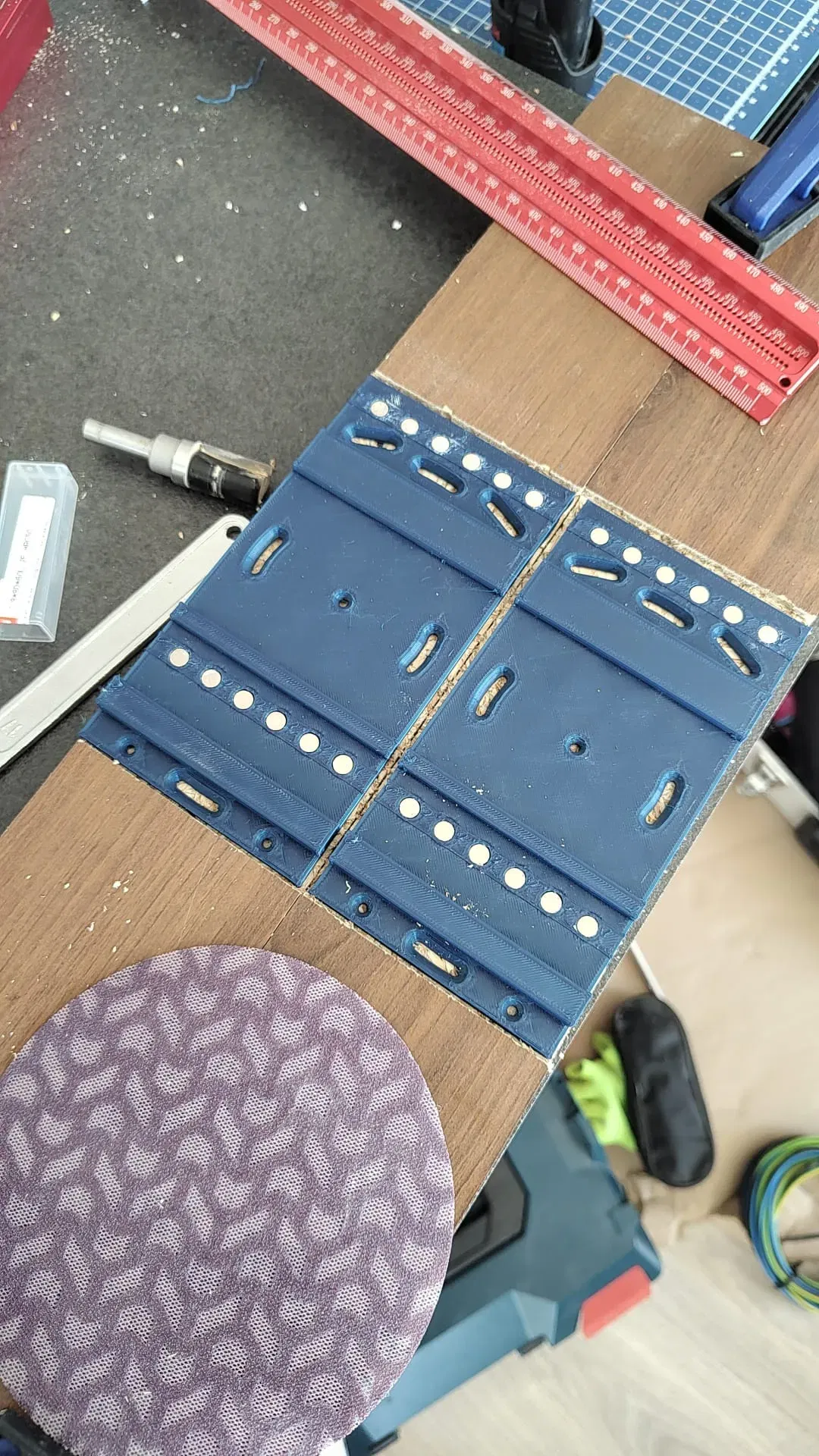

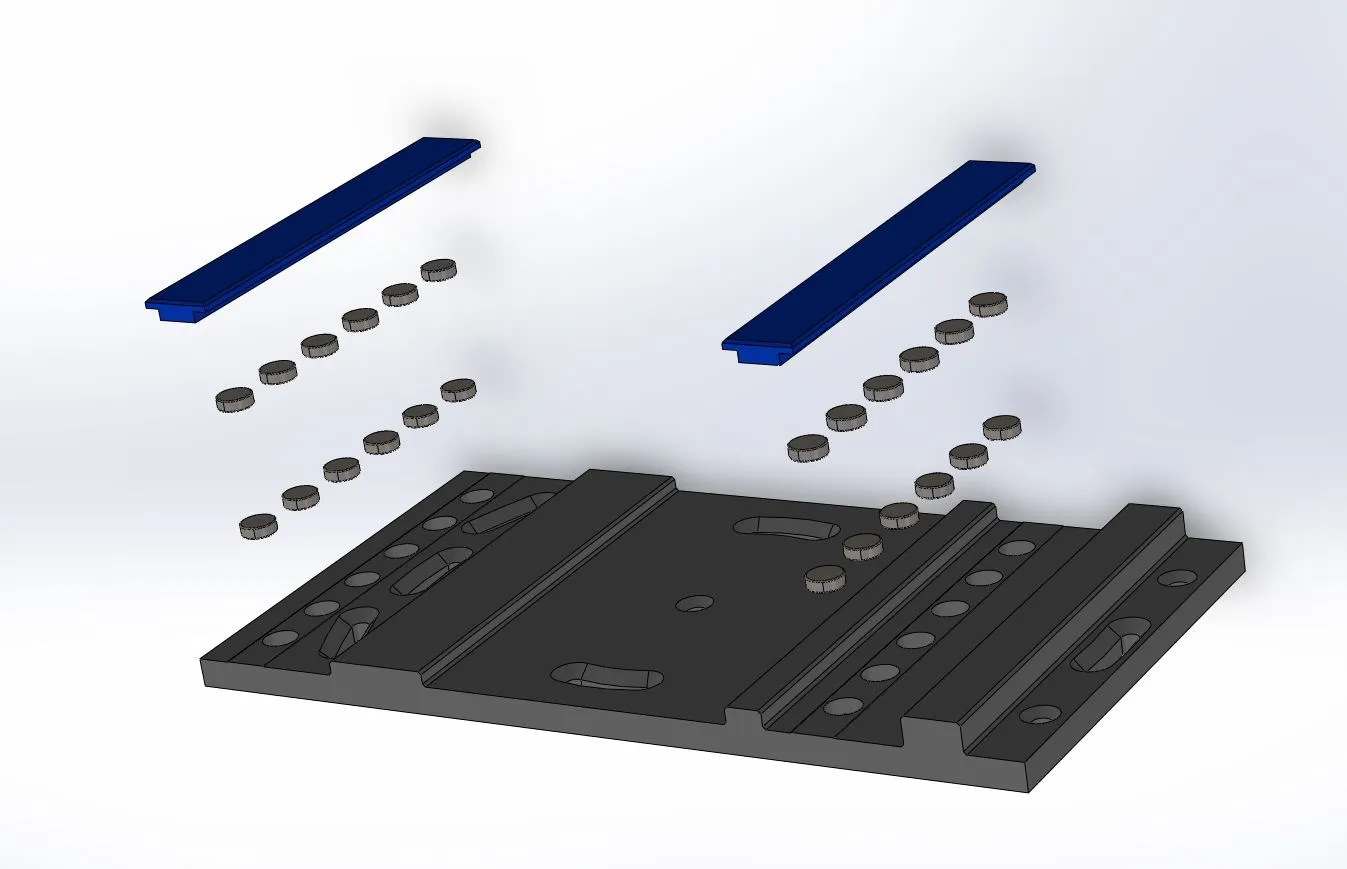

Thanh ray được giữ bởi nam châm 6x3mm ở vị trí, 24 cho một bên.

Các nam châm trong thanh ray nằm bằng với đáy nên chúng được thiết kế để ở lại đó.

Phần cơ sở của profile được thiết kế để được phay ở bên. Độ dày của nó là 3,5mm.

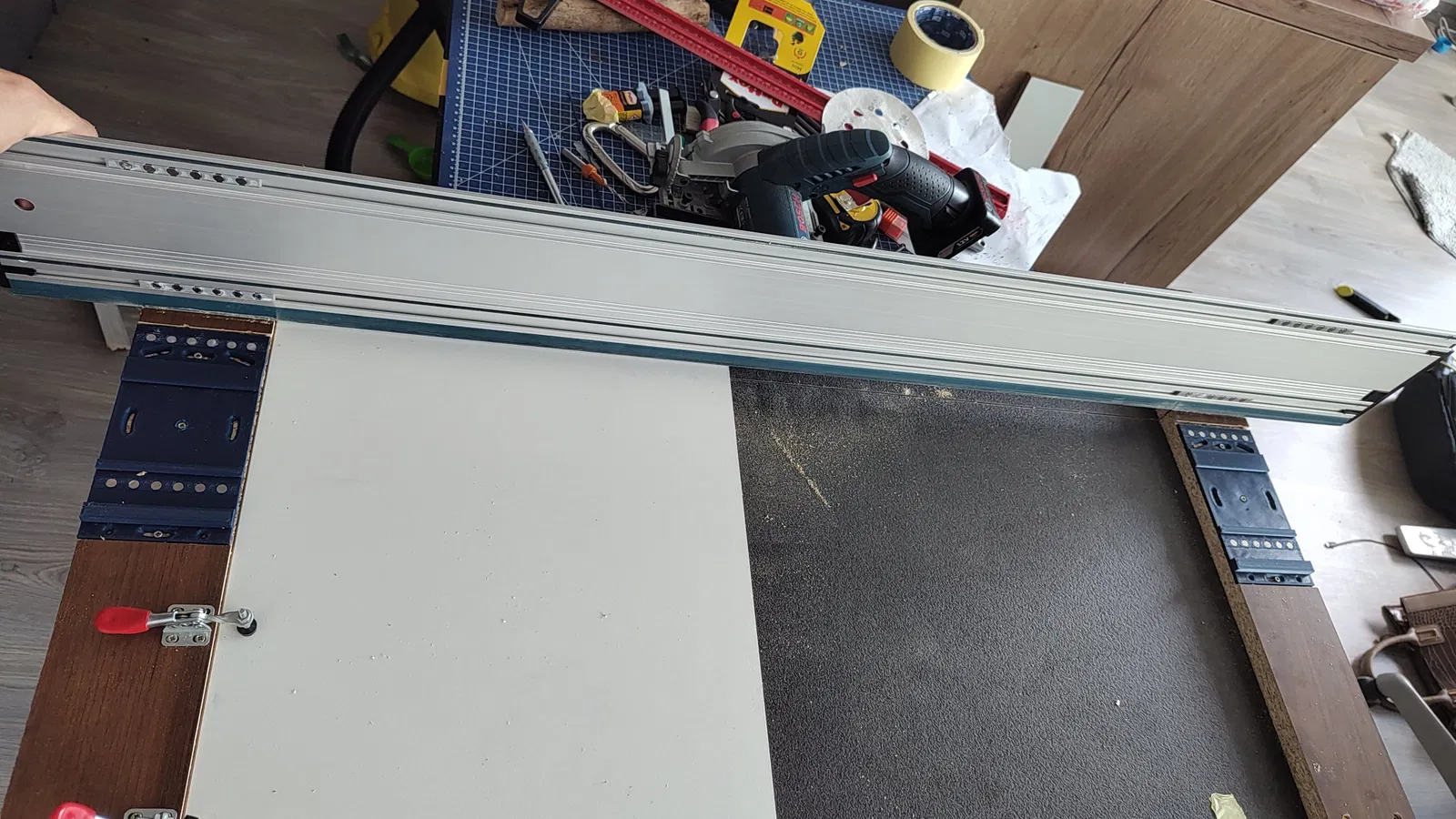

Rất dễ dàng để tháo thanh ray ra và sử dụng ở bất kỳ đâu khác và sau đó chỉ cần CLICK! vào vị trí và cắt trong jig.

Không có yêu cầu đặc biệt cho việc in. Sử dụng bất cứ thứ gì bạn thích. Tôi đã sử dụng PLA, 0,25mm, 10% độ đặc, 3 tham số 3 trên 3 dưới.
