Xi lanh 10 viên đạn cho súng bắn Lock Blaster X-Shot

Sau khoảng một tuần lặp đi lặp lại thiết kế và in ấn liên tục, tôi tự hào thông báo về xi lanh 10 mũi tên của tôi cho X-Shot Lock Blaster! Nó không hoàn hảo, vì nó không quay khi lên đạn khoảng 10-15% thời gian trong thử nghiệm của tôi (n=100), tuy nhiên, nó vẫn là một bằng chứng khái niệm khá tốt và các tệp sldprt có sẵn nếu bạn thấy bất cứ điều gì bạn có thể cải thiện.

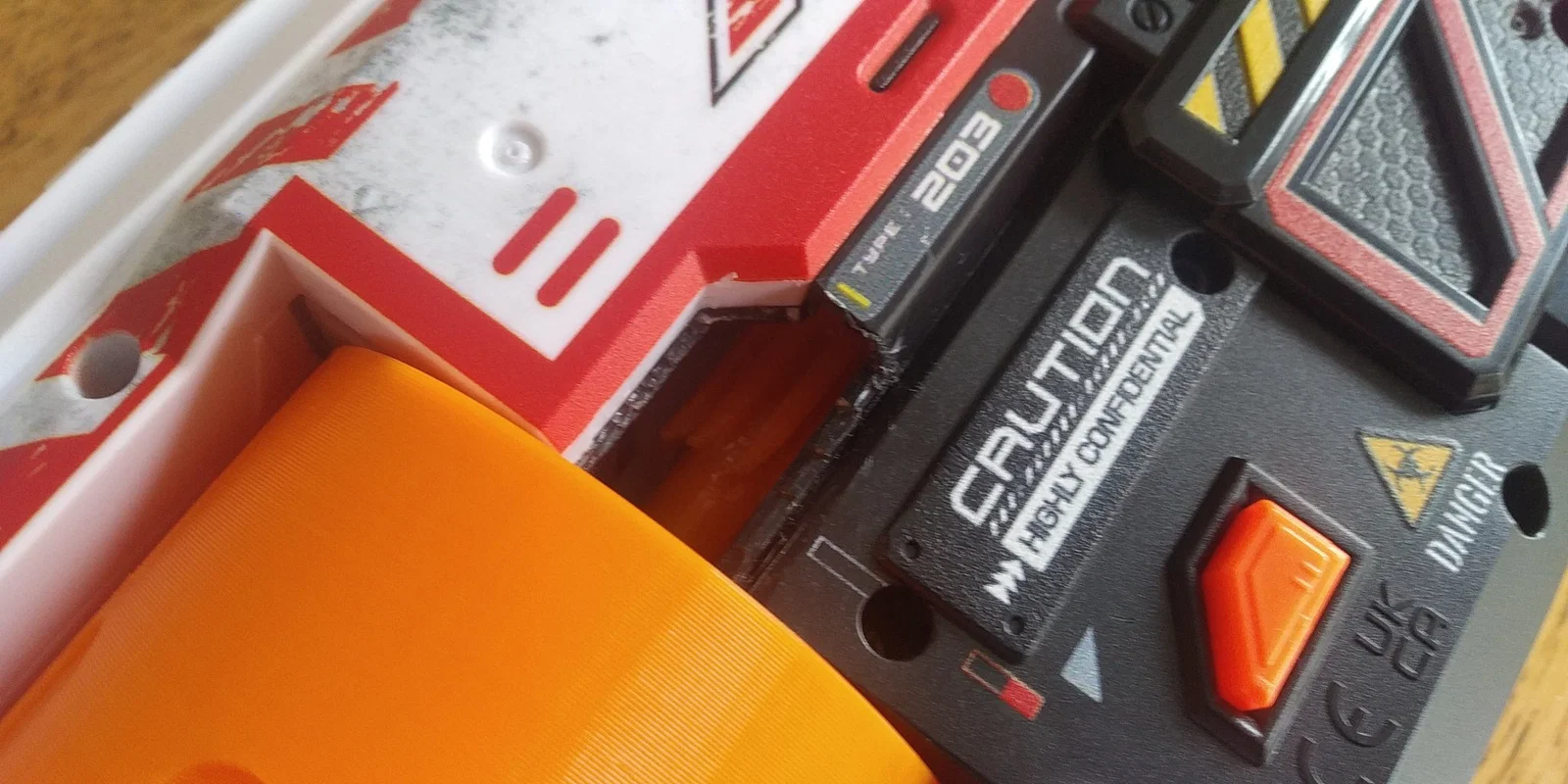

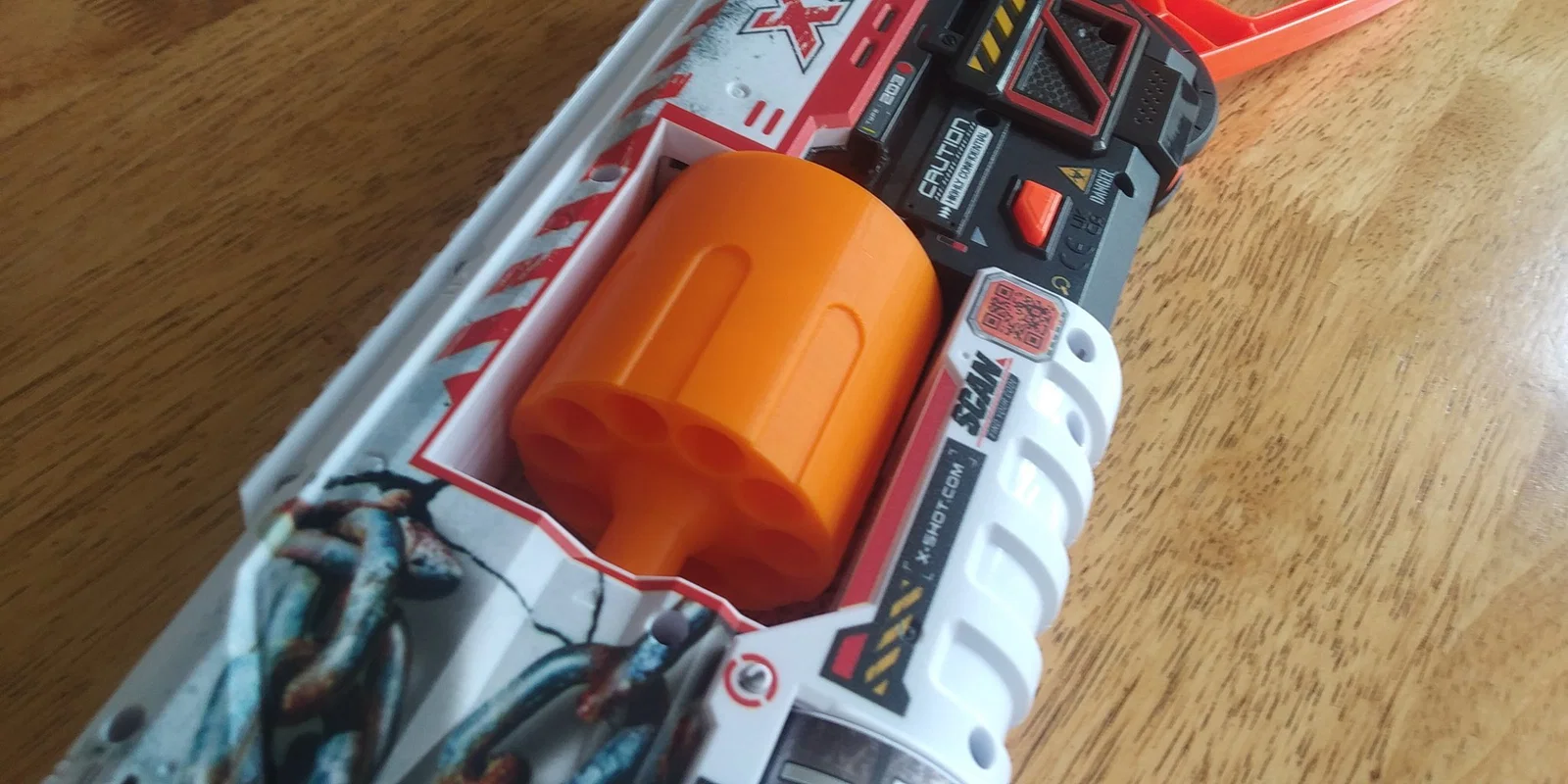

Cài đặt thì khá đơn giản, về cơ bản chỉ là một sự thay thế trực tiếp cho xi lanh và cơ chế chỉ định mặc định. Điều duy nhất cần lưu ý là sự căn chỉnh giữa xi lanh và cơ chế chỉ định, vì các lỗ giữa các chốt trên bộ chỉ định nên căn chỉnh với vật liệu giữa các nòng như trong bức ảnh thứ ba. Nếu không, nòng sẽ không căn chỉnh với ống bơm (và bạn sẽ phải mở lại blaster để có được sự căn chỉnh chính xác, điều này thật phiền phức).

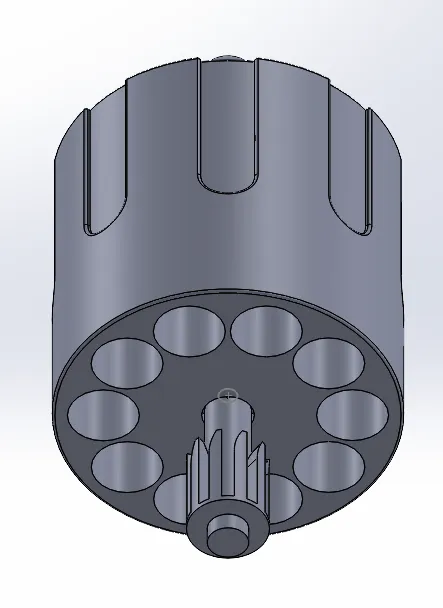

Xi lanh có hai tùy chọn, đường kính nòng 12.7mm và đường kính nòng 13mm. Đường kính 12.7mm thể hiện một sự vừa vặn rất chặt cho các mũi tên, vì vậy một số mũi tên có thể không vừa và những mũi tên vừa có thể bị mòn nhanh hơn hoặc hoạt động kém hơn trên lò xo nguyên bản. Đường kính 13mm nên là một sự vừa vặn thoải mái hơn trong khi cũng không hy sinh quá nhiều về hiệu suất. Xi lanh có thể được in gần như theo bất kỳ cách nào bạn muốn; chiều cao lớp 0.3mm, 2 lớp vỏ và 5% độ đầy đã hoạt động tốt với tôi.

Cơ chế chỉ định cũng khó in như khi thiết kế, nhưng không may, không có nhiều điều có thể làm được. Đây là một bài kiểm tra kéo lại khá khó khăn, vì vậy bạn có thể sẽ cần làm sạch các sợi chỉ bằng dao stanley. Bạn nên in với chiều cao lớp tương đối mịn (ví dụ: 0.15mm) để tránh ma sát, nhưng ngay cả như vậy, việc bôi trơn các khoảng trống giữa các thanh cũng là một ý tưởng tốt. Thêm vào đó, các thanh rất nhỏ và có thể bị gãy, vì vậy nên sử dụng vật liệu mạnh hơn PLA. Nhiều vấn đề này có thể được giảm thiểu bằng cách in cơ chế chỉ định bằng nhựa resin, tuy nhiên tôi không có máy in SLA để thử nghiệm điều này.
