Kẹp cam cho gia công gỗ với tay cầm in 3D
Một bộ kẹp cam được thiết kế chủ yếu để chế biến gỗ, nhưng đòn bẩy là tốt nhất khi in 3D.
Mô tả

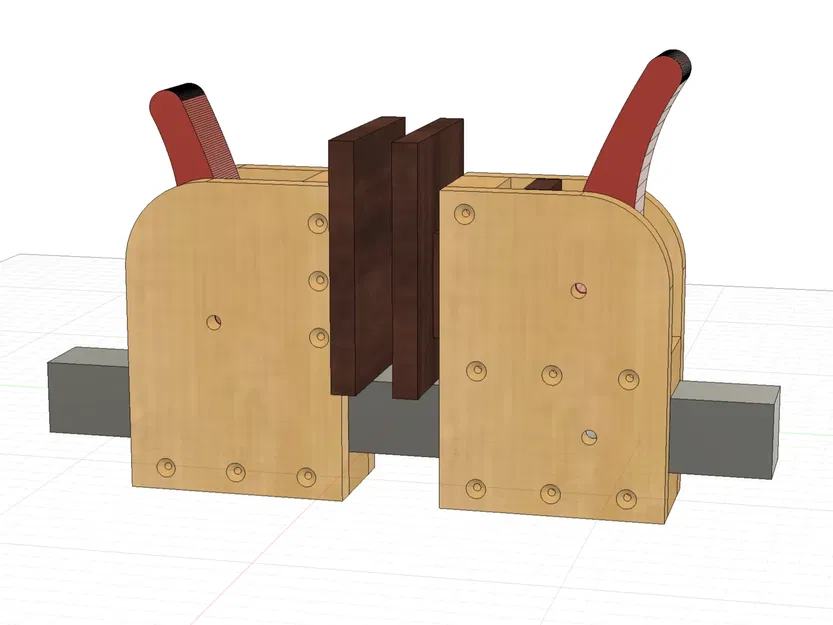

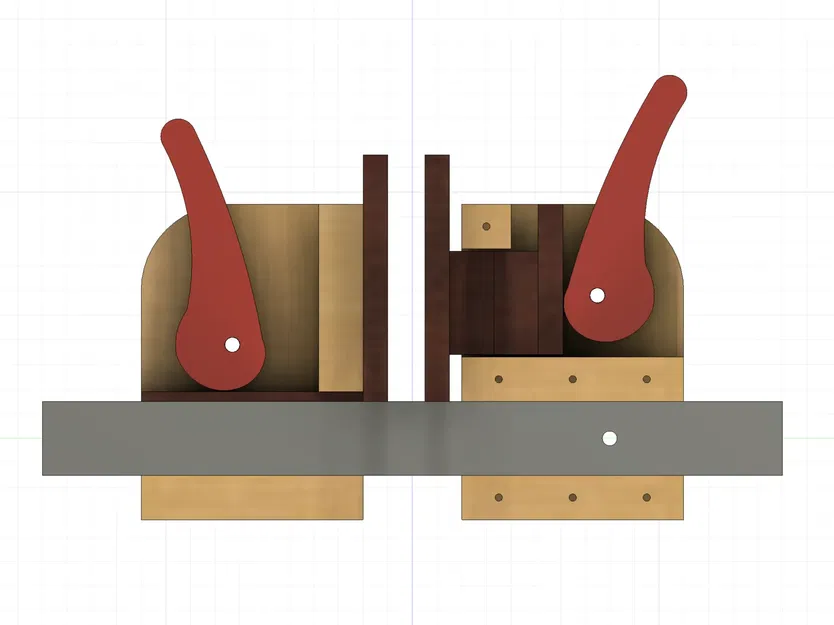

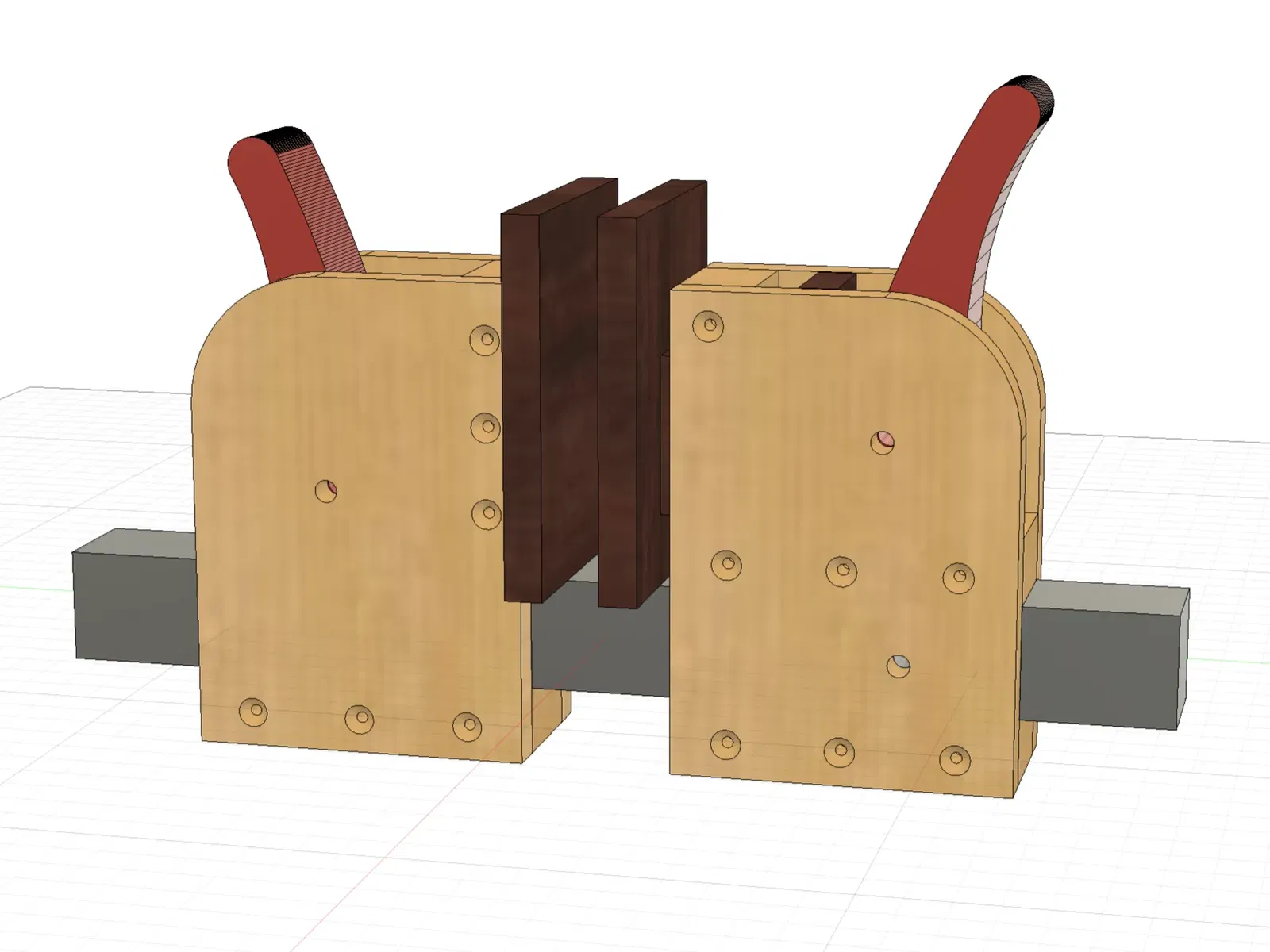

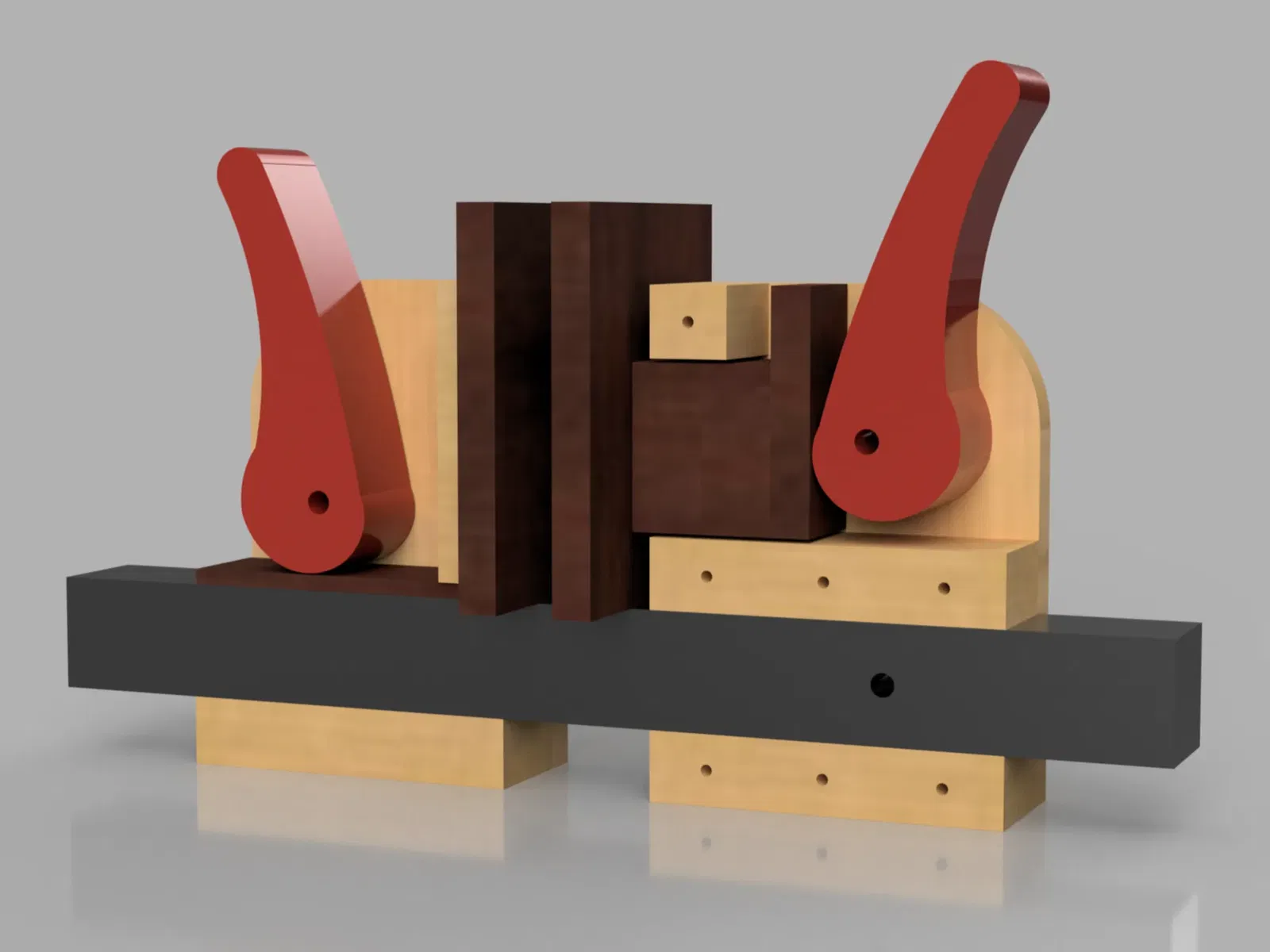

Đây là một bộ kẹp cam chủ yếu được thiết kế để làm từ ván ép 18mm và 10mm. Hầu hết các bộ phận đều dễ dàng cắt thành các phần vuông, tuy nhiên cần gạt có thể dễ dàng in 3D.
Các kẹp được thiết kế để chạy quanh một ống vuông. Tôi đã đính kèm các mô hình cho ống vuông 30×30 và 40×20mm.
Mô hình Fusion 360 được tham số hóa hoàn toàn, vì vậy nếu bạn có một thanh vuông với kích thước khác, chỉ cần thay đổi các tham số trong Fusion 360 và toàn bộ mô hình sẽ tự điều chỉnh.
Để lắp ráp, tôi đã sử dụng vít gỗ M3.5×25, và bu lông M6 cho trục cần gạt và để gắn hàm cố định vào ống.
Lời cảm ơn
Thiết kế được lấy cảm hứng từ Kẹp Cam của Pask Makes: Cam Clamp - Bar Clamps - YouTube
Hình dạng của cần gạt theo kẹp CNC của Marius Hornberger: Making new and better CNC clamps (free templates) - YouTube
Cảm ơn những người sáng tạo tuyệt vời này đã chia sẻ ý tưởng của họ với cộng đồng!
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
