Bộ chuyển đổi đa năng Dyson V7 V8 V10 với vòi hút khác nhau

Giải phóng Dyson V8 của bạn!

Đây là một bộ chuyển đổi đa năng cho Dyson V8 cho phép sử dụng các đầu hút không phải của Dyson.

Tôi đã thêm một số phiên bản và cũng bao gồm tệp FreeCAD cho bạn tự do tạo ra các đầu hút và bộ chuyển đổi của riêng mình.

Các tệp STL bao gồm:

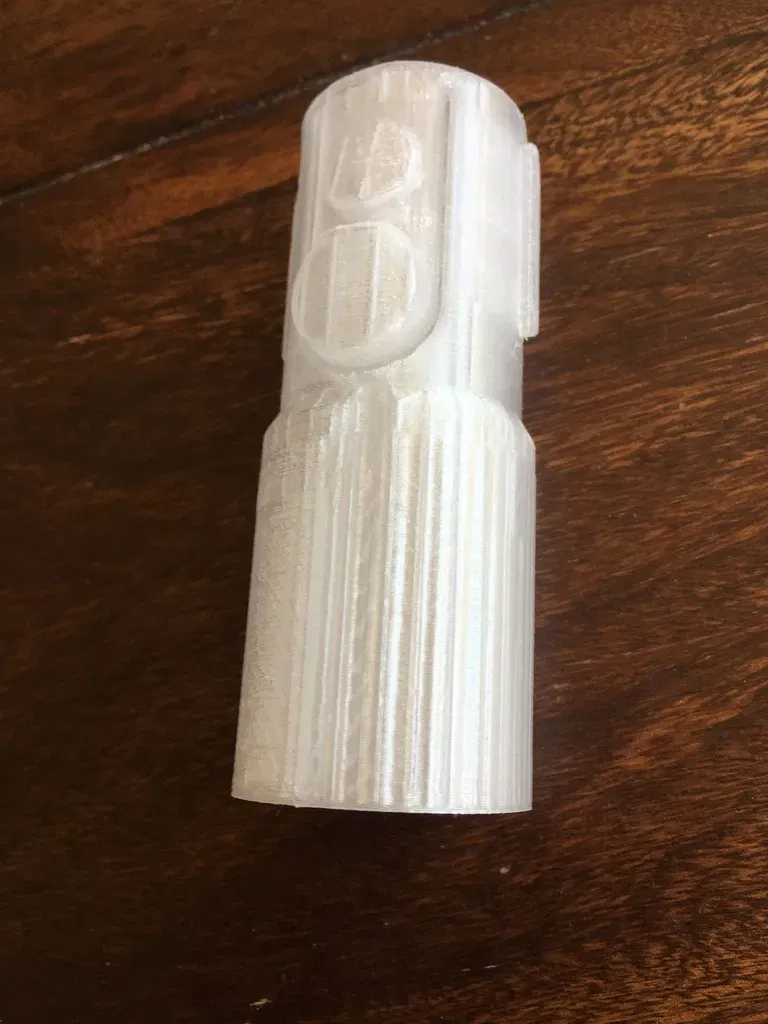

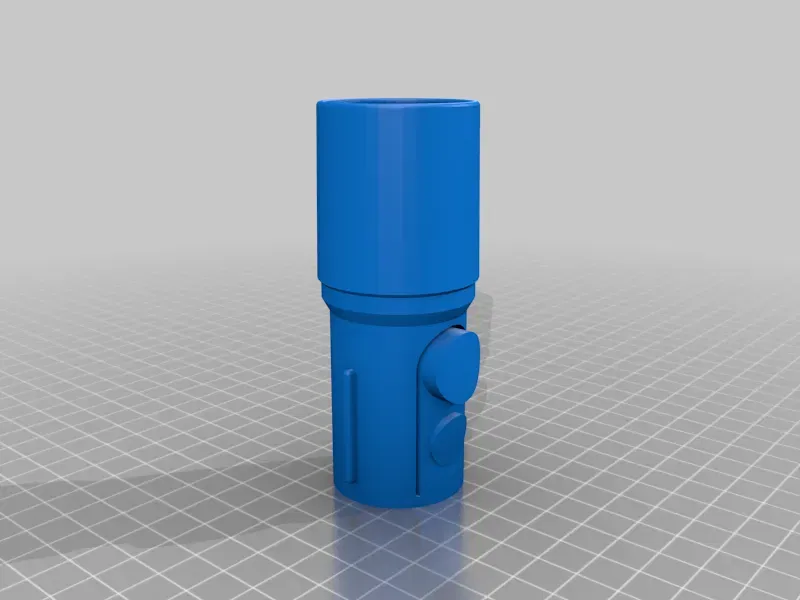

Dyson_V7_V8_V10_universal_adapter_40outer_34inner.stl:

• Bạn có thể gắn các đầu hút với đường kính ngoài là 34mm bên trong bộ chuyển đổi.
• Bạn có thể gắn các đầu hút với đường kính trong là 40mm bên ngoài bộ chuyển đổi.
• Do đó, bạn có thể tái sử dụng một số đầu hút đa năng hiện có như https://www.thingiverse.com/thing:2012036 được in với tỷ lệ 96% để vừa vào bộ chuyển đổi

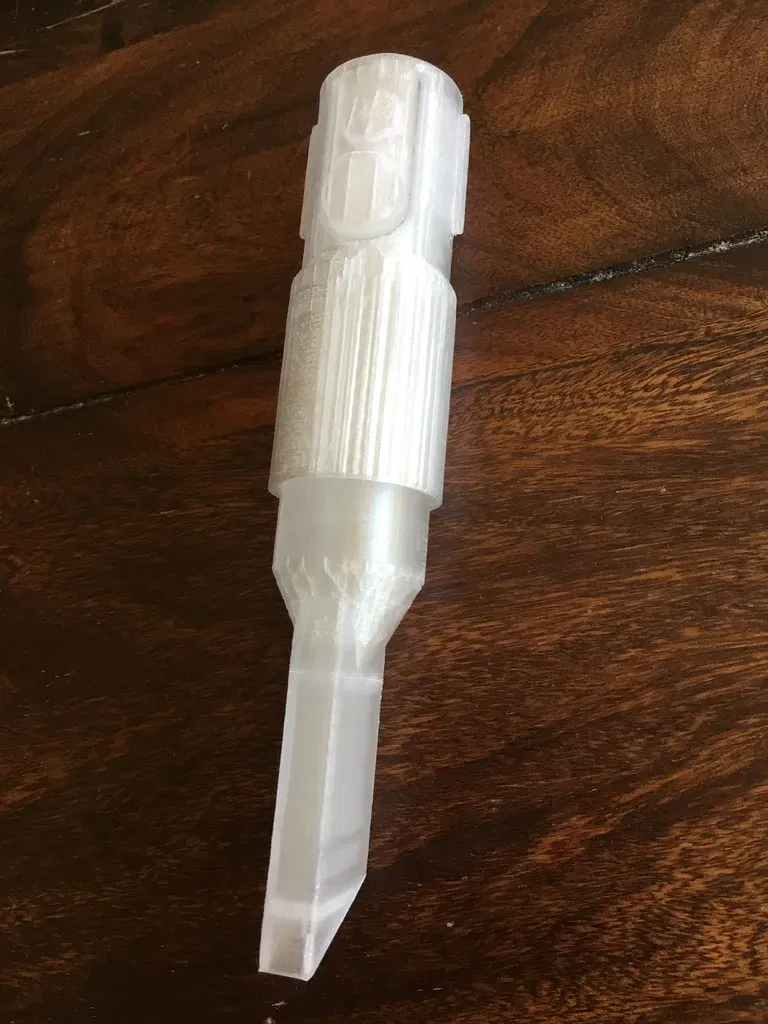

• bạn có thể cấu hình đầu hút của riêng mình bắt đầu từ: https://www.thingiverse.com/thing:1571860; ví dụ cho một đầu hút được cấu hình với đầu rất mỏng: https://www.thingiverse.com/thing:2930872

Dyson_V7_V8_V10_short_extension.stl:

• remix của https://www.thingiverse.com/thing:2774621 và https://www.thingiverse.com/thing:2767881 kết hợp thành một ống mở rộng ngắn

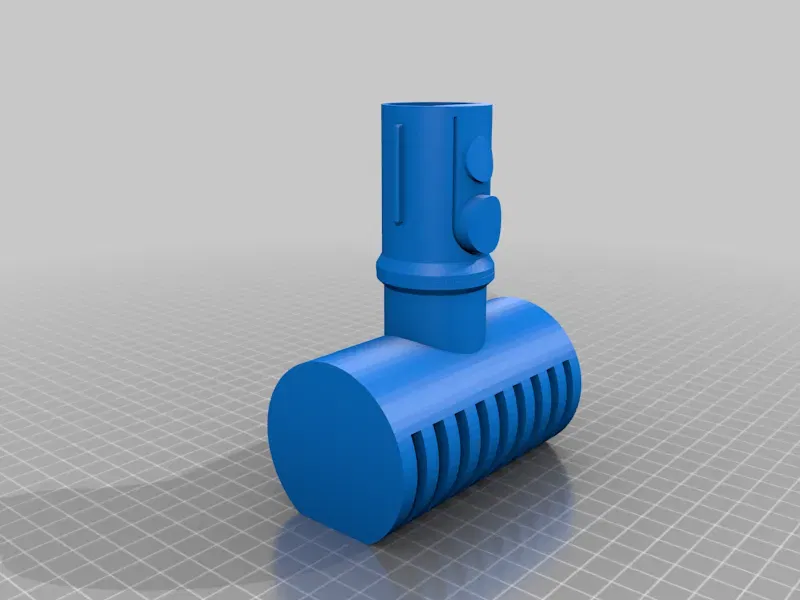

Furminator_for_Dyson_V7_V8_V10.stl và Furminator_ball_for_Dyson_V7_V8_V10.stl:

• Một bản làm lại của https://www.thingiverse.com/thing:2034426 cho Dyson V7 V8 V10

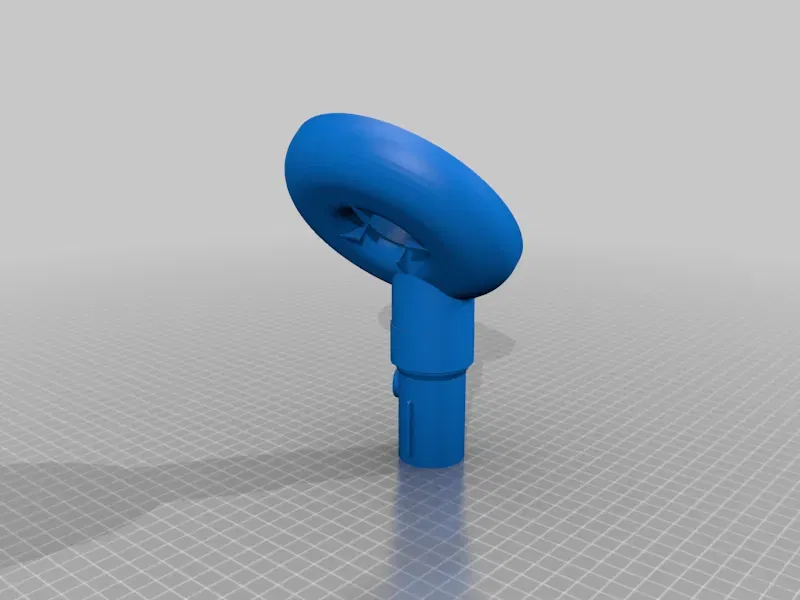

Drillnozzle_v2_for_Dyson_V7_V8_V10_45degree.stl:

• Một đầu hút khoan đa năng với góc 45 độ để làm việc với cả V7 V8 và V10

Drillnozzle_v2_straigth_for_Dyson_V10.stl:

• Một bản làm lại của https://www.thingiverse.com/thing:1306801 cho Dyson V10 thẳng và ngắn lại (tôi chỉ có một chiếc V8 và đã lấy kích thước từ hướng dẫn sử dụng nên vui lòng xác minh)

Drillnozzle_for_Dyson_V7_V8V10.stl

• Một bản làm lại của https://www.thingiverse.com/thing:401094 cho Dyson V7 V8 V10 cầm bằng tay trái

Dyson_V7_V8_V10_universal_adapter_35mmdiameter.stl:

• Một bộ chuyển đổi với đường kính 35 mm cho các công cụ đa năng có sẵn (như được bán ở các cửa hàng 1 đô la)

Dyson_V7_V8_V10_universal_adapter:

• Tệp không có giá trị sử dụng riêng, nhưng được coi là đầu vào cho các chương trình CAD khác để bạn tự mô hình hóa.

Cài đặt In Ấn

Máy in:

Anet A8

Lớp đế:

Có

Hỗ trợ:

Không

Độ phân giải:

0,2

Tỉ lệ lấp đầy:

20

Ghi chú:

PETG

Sau Khi In

Cắt bỏ hình học liên kết

Phiên bản v2 của bộ chuyển đổi bây giờ nên dễ dàng trượt vào Dyson, nhưng bạn vẫn có thể cần phải cắt giảm một chút hệ thống liên kết (trên bản in PETG của tôi, tôi đã phải mài khoảng 0,2mm ở mỗi bên để bộ chuyển đổi vừa khít vào Dyson của tôi)

Cách Tôi Thiết Kế Điều Này

FreeCAD

Chia thành 2 mô hình cho mục đích kích thước, bao gồm các mô hình nhập khẩu, điều này giờ đây mang lại cho bạn sự tự do hoàn toàn để thiết kế bất kỳ đường kính bộ chuyển đổi hoặc vòi phun nào bạn cần.

Bạn cũng có thể gắn trực tiếp các vòi phun khác (STL) từ thingiverse vào bộ chuyển đổi.

Chỉ cần nhập STL và đặt nó lên trên hình học ban đầu. Bây giờ bạn có thể xuất lại một STL hợp nhất (rắn và STL) bằng cách chọn tất cả các rắn và STL bạn muốn xuất trước khi bắt đầu xuất. Điều này sẽ tạo ra một STL thống nhất của tất cả các mô hình đã chọn.

Nếu bạn muốn chỉnh sửa STL đã nhập, bạn phải:

1. mở bàn làm việc Part
2. sử dụng bàn làm việc Part "Tạo hình từ lưới..." để tạo một mô hình bề mặt
3. tùy chọn sử dụng bàn làm việc Part "Tinh chỉnh hình" để giảm số lượng tam giác, nếu có thể
4. sử dụng bàn làm việc Part "Chuyển đổi thành Rắn" để cuối cùng tạo ra một khối rắn mà bạn có thể chỉnh sửa với các chức năng khác của bàn làm việc part
