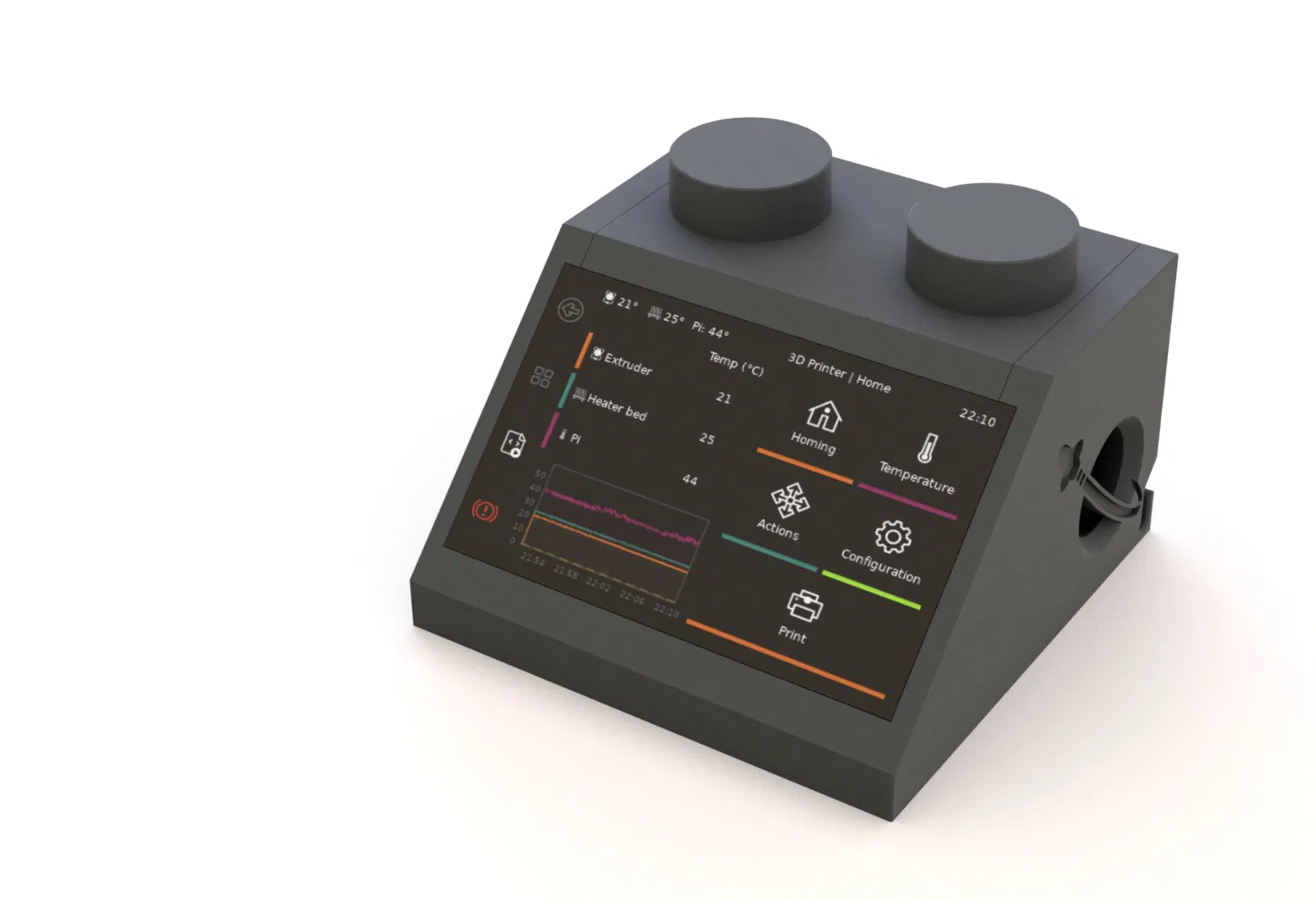

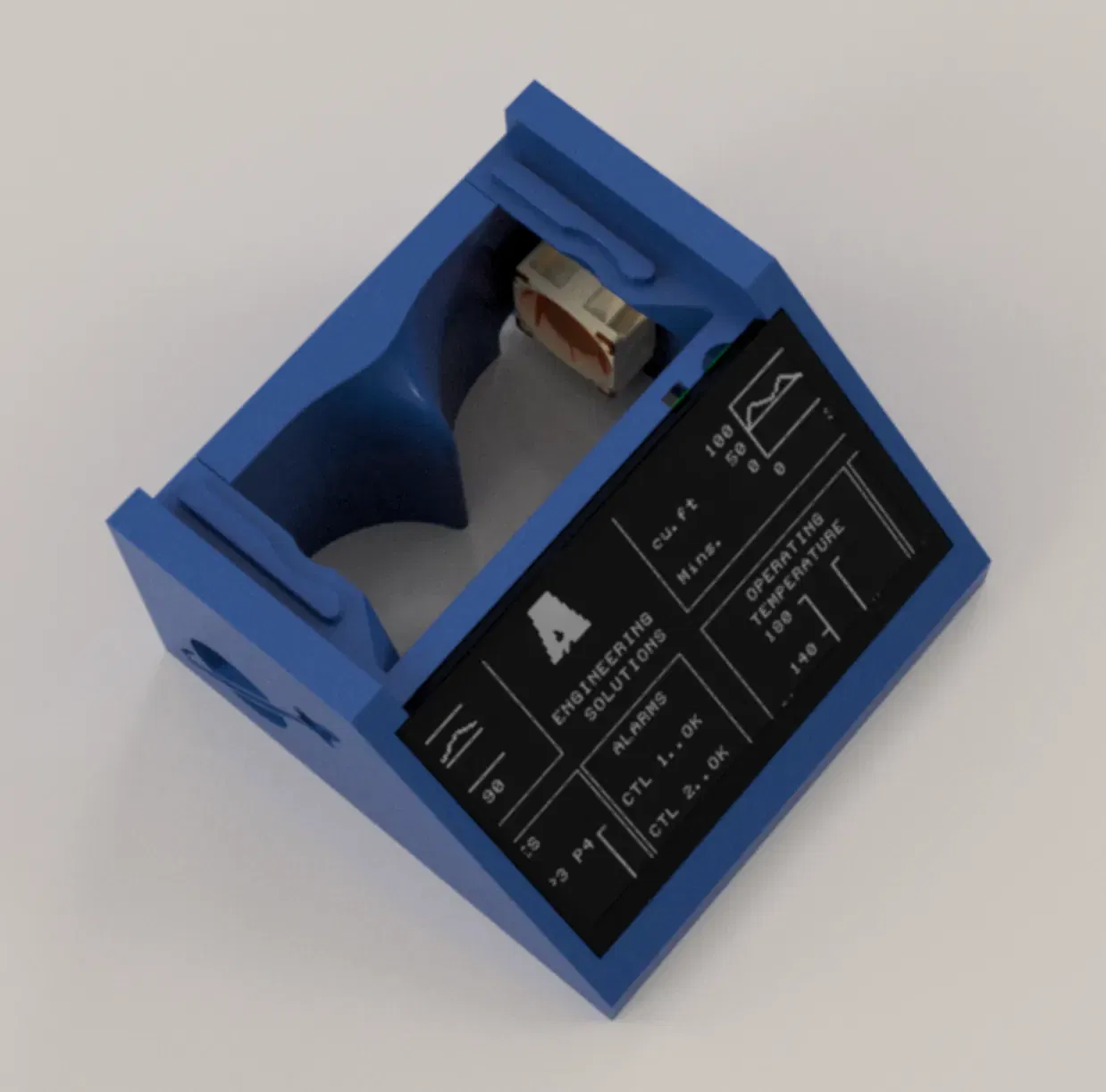

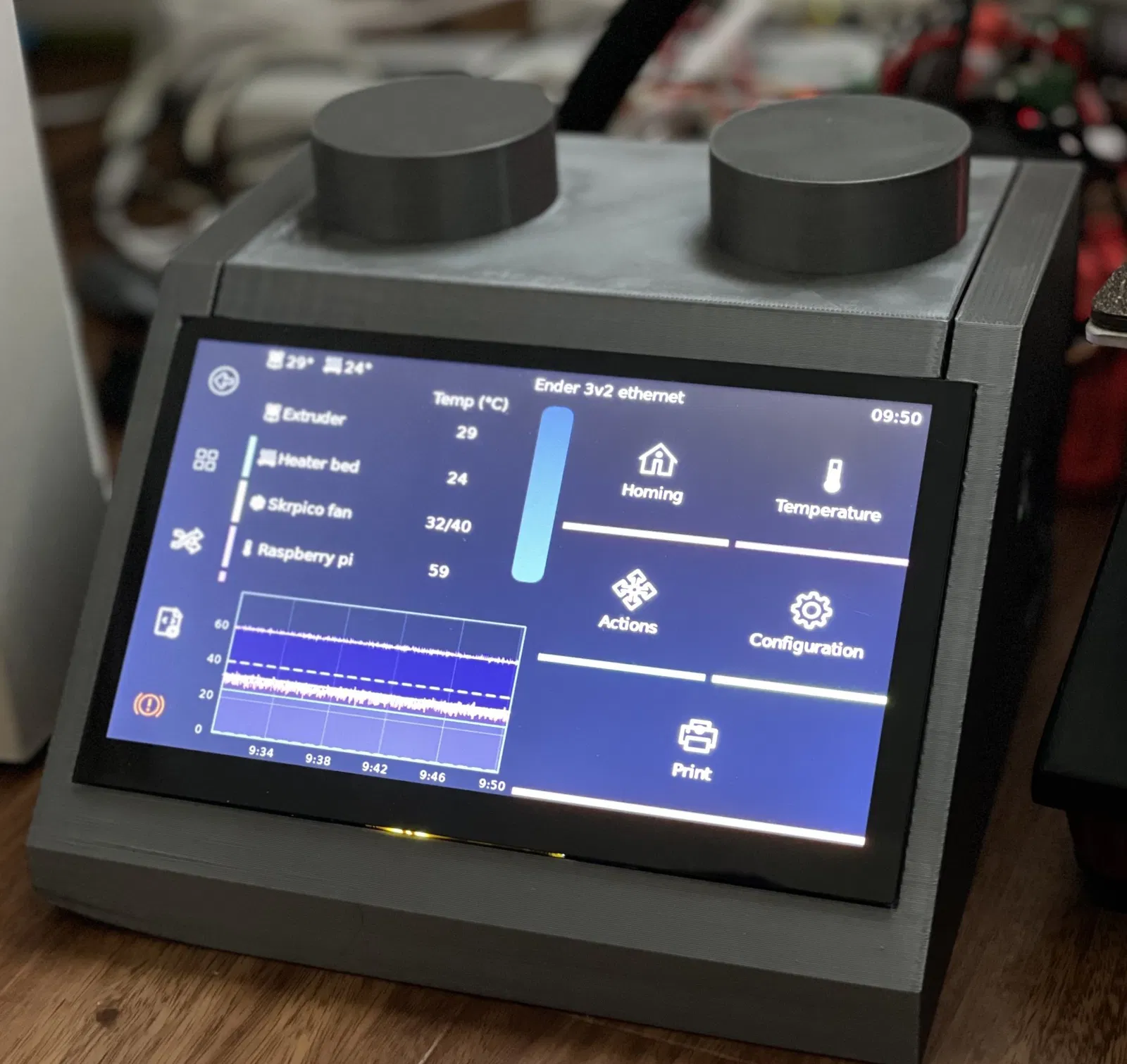

Vỏ BTT PiTFT70 cho màn hình KlipperScreen 7 inch

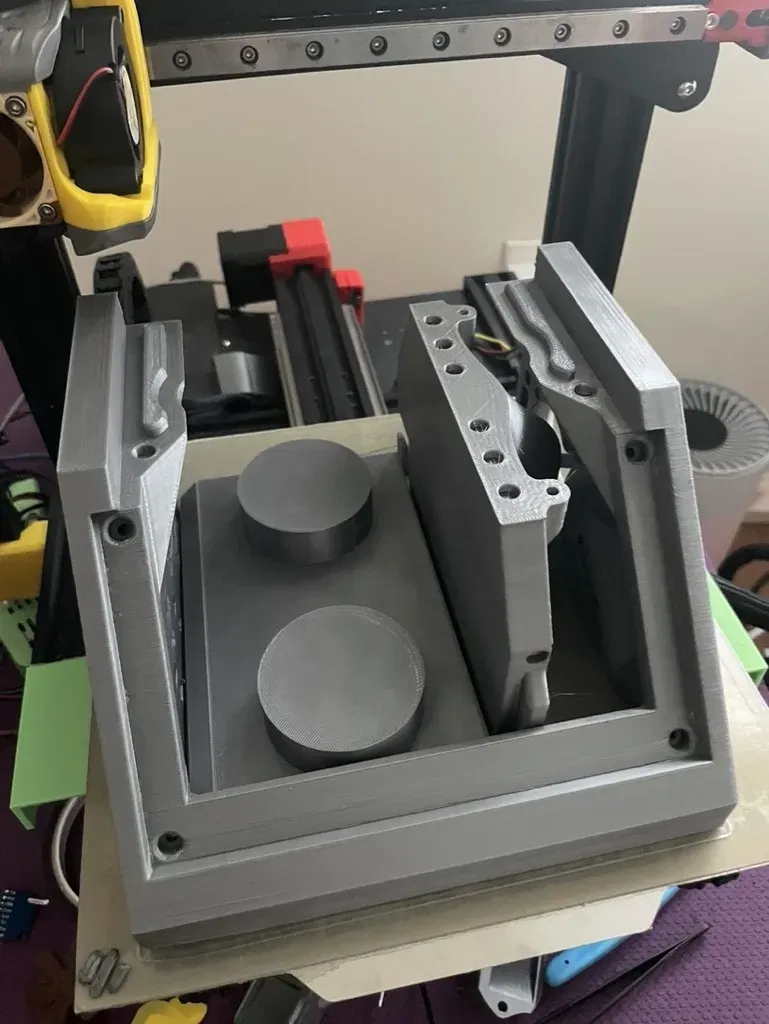

Không cần hỗ trợ in

Đinh vít và các chèn nhiệt hoàn toàn là tùy chọn cho vỏ thực tế và ngay cả màn hình, cái này có thể tự đứng vững như vậy, chỉ cần trượt các mảnh lại với nhau, và màn hình có thể chỉ cần đặt ở đó (miễn là không có rủi ro rơi khỏi bàn).
Nhưng nếu bạn muốn nó được bảo đảm hoặc bảo đảm siêu an toàn thì tùy chọn đó có sẵn. bạn có thể sử dụng (nam châm tròn 6mm, dày tối đa 3mm) trên đỉnh.

Có thể được bảo đảm siêu an toàn (không dễ dàng) và hoàn toàn bị khóa lại, với hai ốc vít không dễ tiếp cận mà giữ tấm lưng vào đỉnh.

Để bảo đảm màn hình bạn sẽ cần M2.5x6 (hoặc có thể m2.5x8)

---

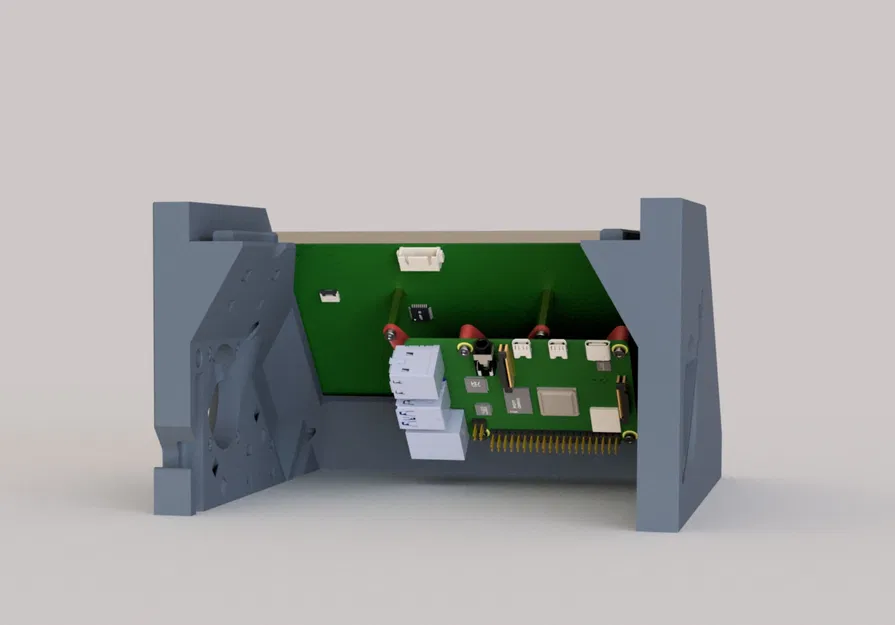

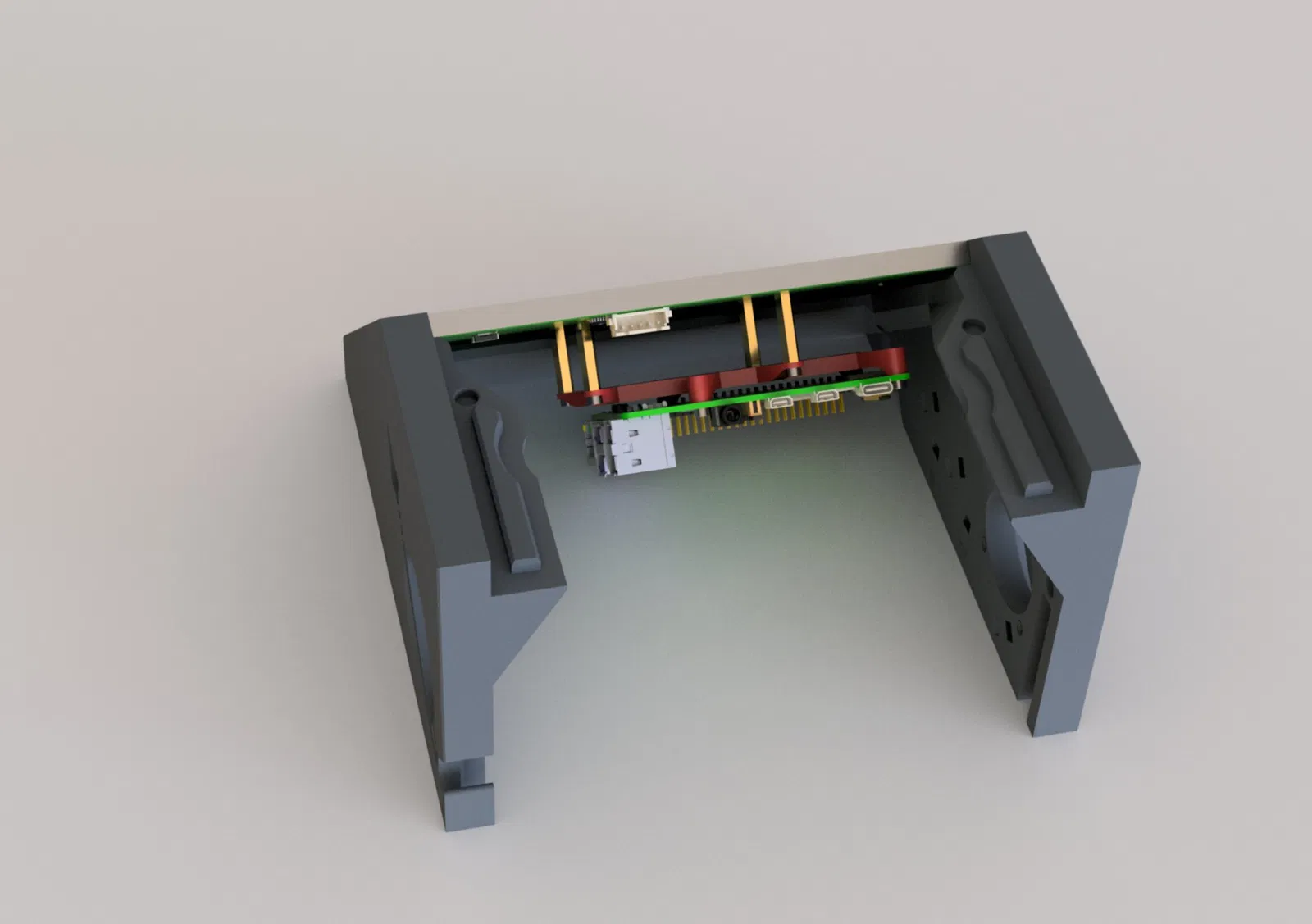

Có một giá đỡ chuyển pi để để lại đủ chỗ cho các cáp usb

Để bảo đảm Pi và giá đỡ bạn sẽ cần M2.5x6 hoặc M2.5x8

Một lỗ ốc vít bị thiếu cố ý trên giá đỡ pi3/pi4 vì ốc vít đó sẽ nằm dưới GPIO và có thể gây rủi ro ngắn mạch điện.

---

mô hình được đăng là cải tiến từ bản in tôi đã đăng (tôi đã tăng độ sâu khu vực màn hình lên 1mm để hoàn toàn phẳng)

---

BTT pi TFT70:
(có thể sẽ không hoạt động với màn hình 7 inch khác)

aliexpress (liên kết liên kết)

amazon US (liên kết liên kết)

biqu.equipment

------

Hỗ trợ tôi trên Patreon!

https://patreon.com/squirrelf3d
(Tệp STEP của mô hình trên Patreon của tôi, cùng với các dự án khác)
