Logo mũ ba màu từ trò chơi Persona 5

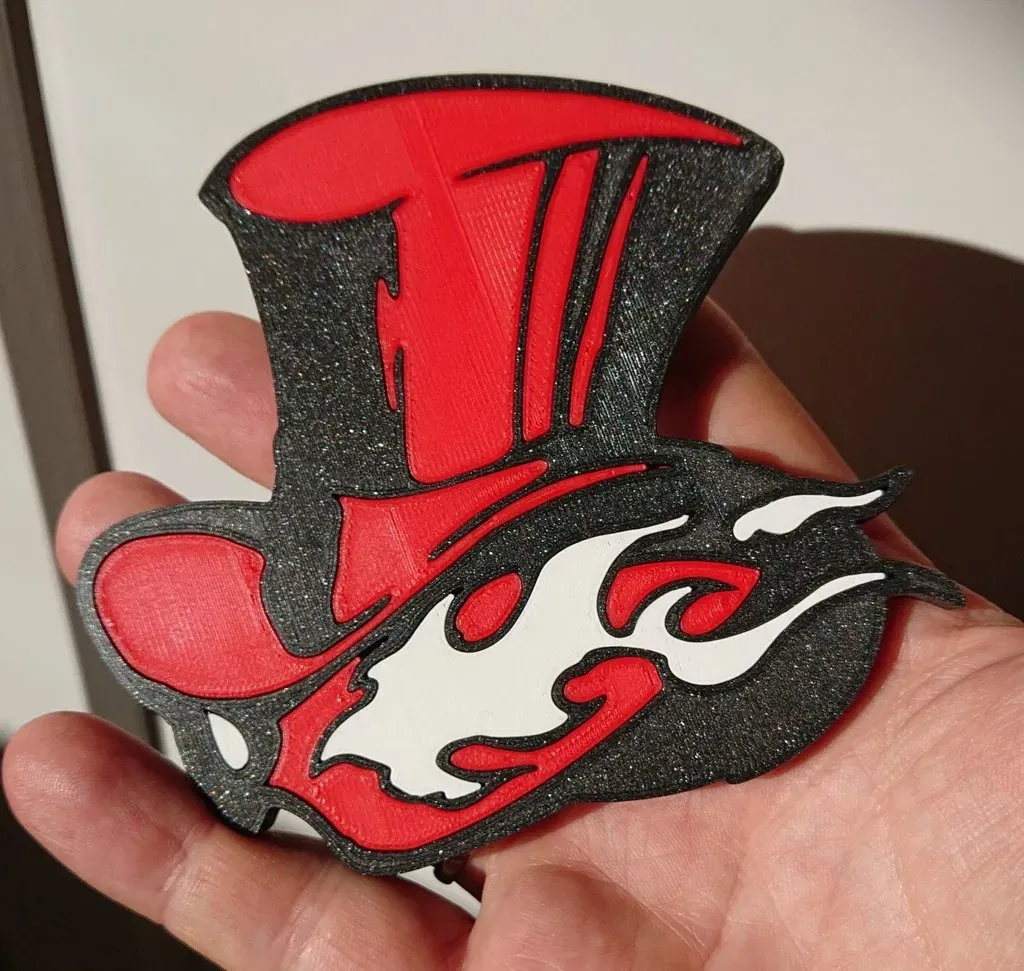

Một logo mũ ba màu từ trò chơi Persona 5, có thể được sử dụng làm đế lót ly hoặc trang trí. Được in và lắp ráp từ ba mảnh với khoảng cách 0.1mm. PLA được khuyến nghị do các chi tiết tương đối tinh xảo và độ chính xác gần. Các tệp SVG đính kèm của các đường viền hình dạng (nội và ngoại) và mô hình FreeCAD có thể được sử dụng cho các thiết kế phát sinh.

Nếu bạn muốn thay đổi kích thước cái này, trước tiên hãy thay đổi kích thước tệp SVG, và tái tạo đường viền ngoài bằng cách mở rộng trong Inkscape để phù hợp với khoảng cách của bạn. Nếu không, khoảng cách có thể trở nên quá lớn hoặc quá nhỏ và các phần sẽ không vừa hoặc sẽ lỏng lẻo.

Cài đặt In

Thương hiệu máy in:

MK3

Máy in:

Prusa i3

Bệ in:

Không

Hỗ trợ:

Không

Độ phân giải:

200

Mật độ:

20

Chất liệu: Prusa PLA Đen, Đỏ, Trắng

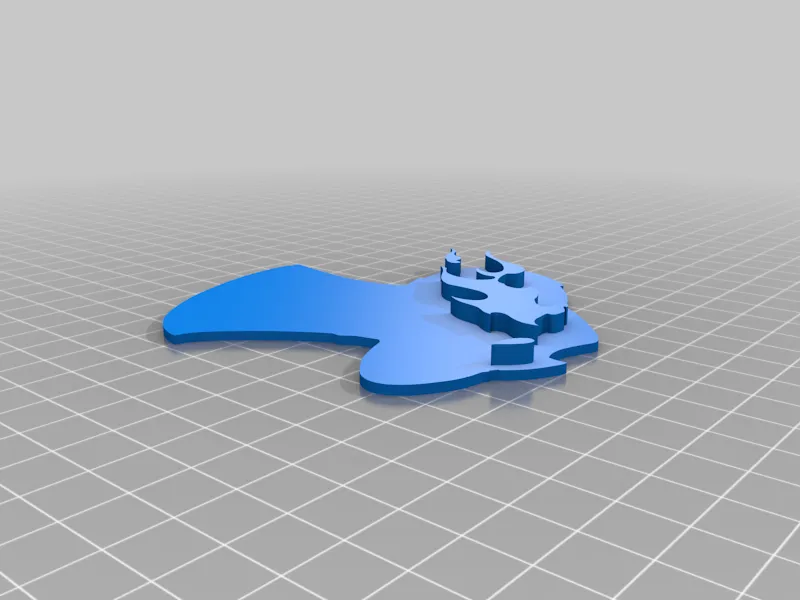

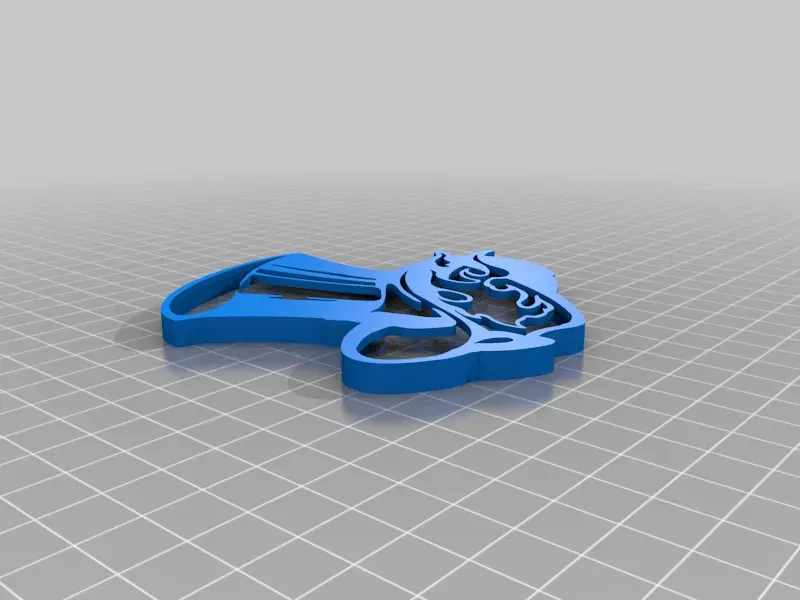

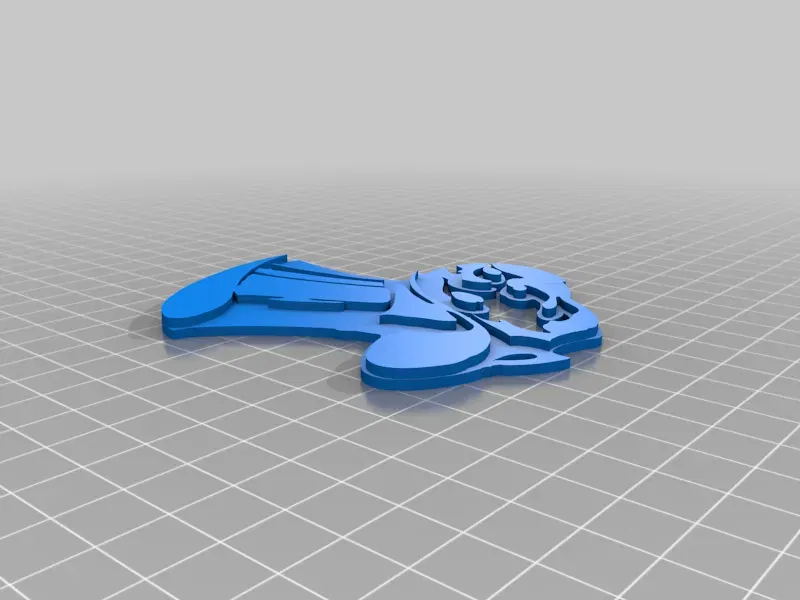

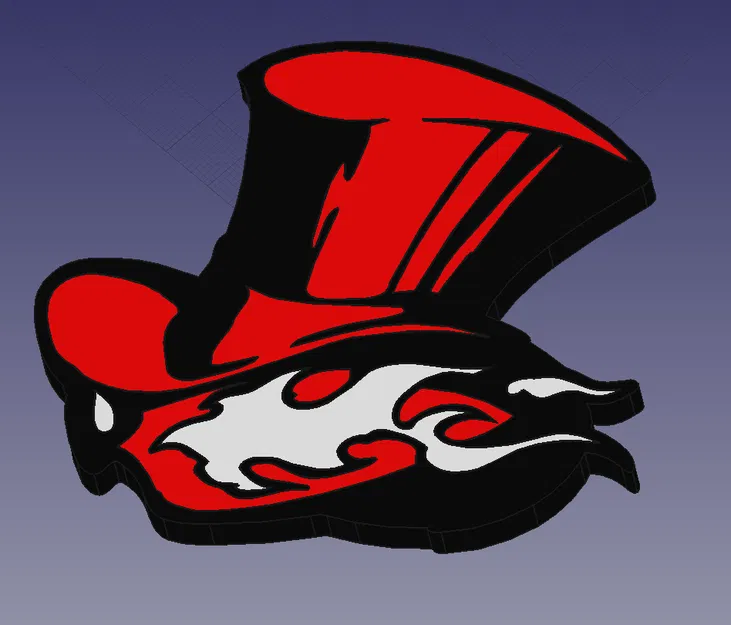

Logo gốc đã được vẽ lại trong Inkscape, các đỉnh và chi tiết không cần thiết đã được loại bỏ, các đường đi được đơn giản hóa, một số phần mỏng đã được làm dày lên, độ dày đường viền đã được tăng lên để đảm bảo độ bền. Được thay đổi kích thước để phần mỏng nhất có độ dày ít nhất là 1mm. Các đường viền ngoài (cho lỗ) được tạo ra bằng cách "mở rộng" các đường đi 0.1mm. Nhập vào FreeCAD dưới dạng hình học và chuyển đổi thành bản phác thảo trong bàn làm việc Draft. Các bản phác thảo đã được đệm/đục trong bàn làm việc Part Design để tạo ra ba phần chồng lên nhau và các lỗ trong chúng. Xuất sang STL trong bàn làm việc Mesh Design. Được in với ba loại filament khác nhau một cách riêng biệt.
