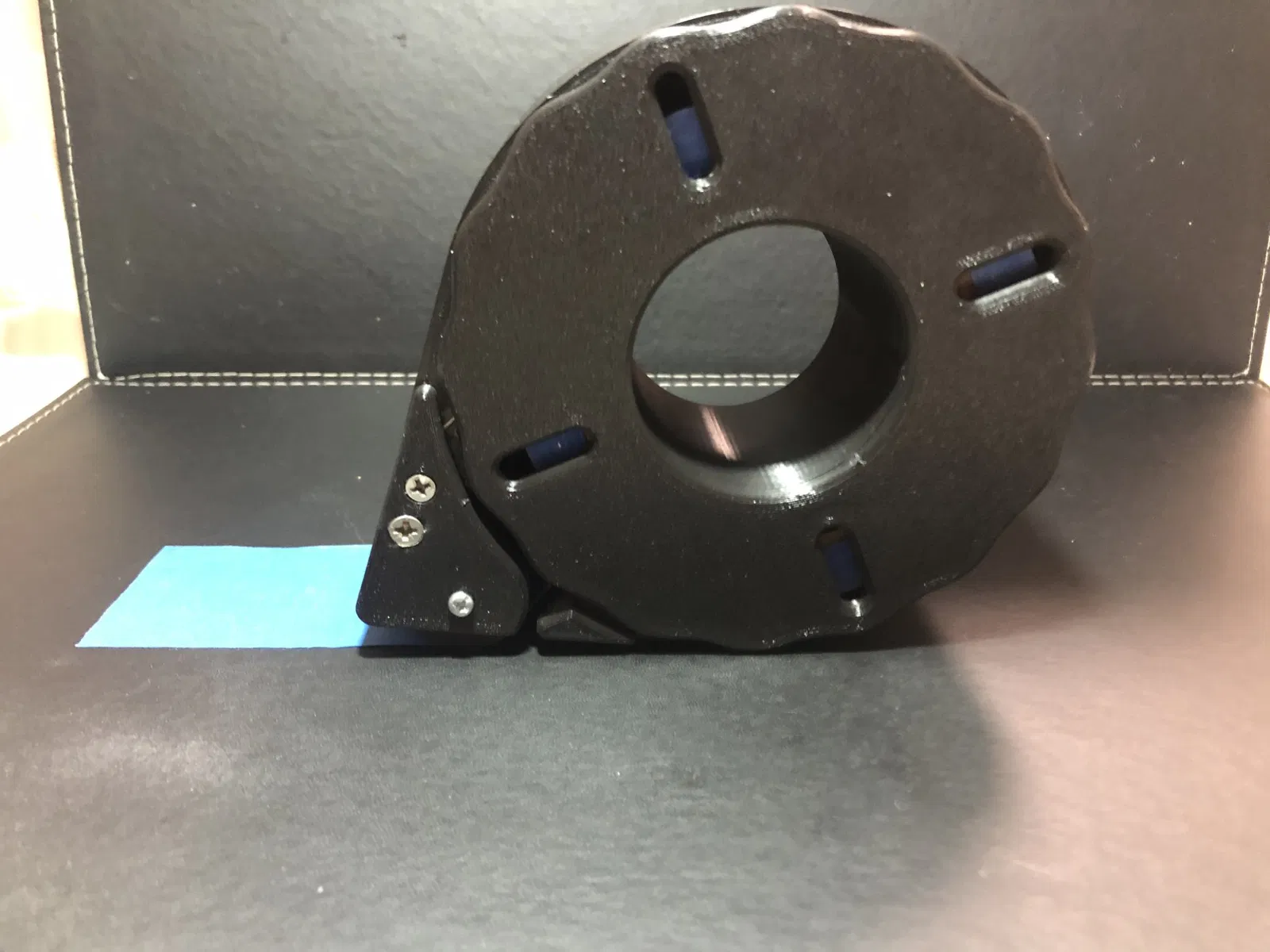

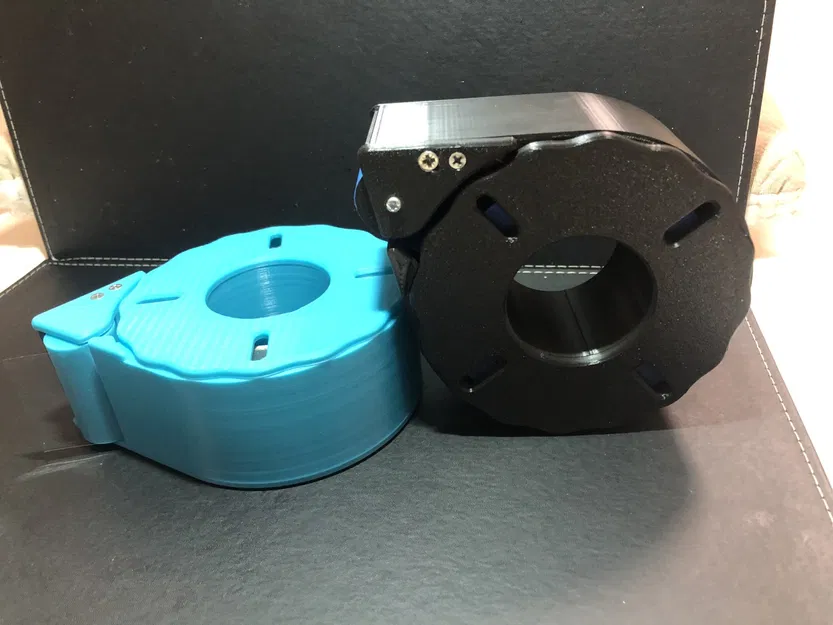

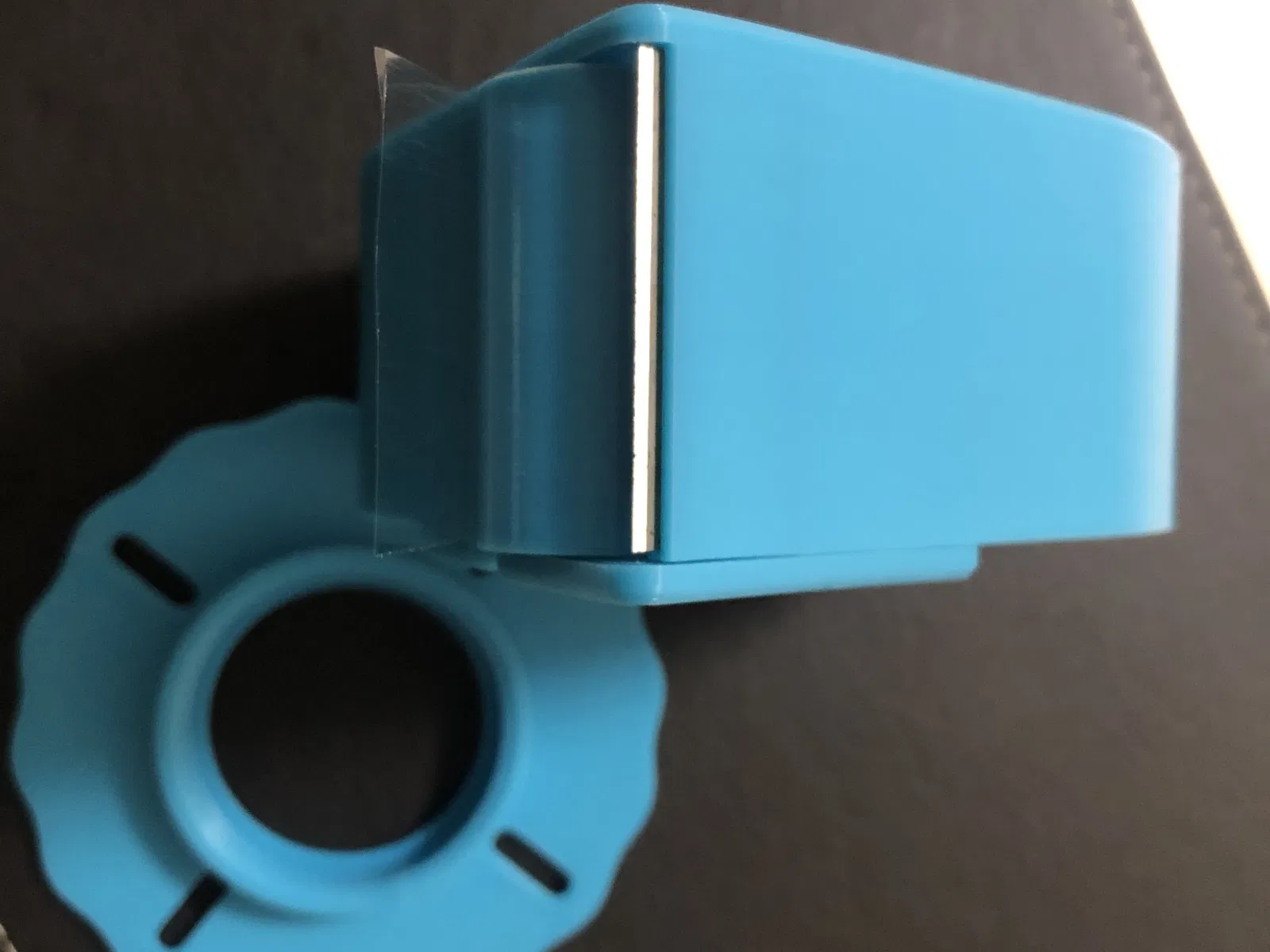

Máy phân phối băng dính hình giọt nước 50mm

Sau nhiều lần chỉnh sửa thiết kế của mình, cuối cùng tôi đã quyết định chọn thiết kế này.

Nó mạnh mẽ, rất dễ sử dụng và cắt băng keo với nỗ lực tối thiểu.

Phù hợp với tất cả các loại băng keo đóng gói/masking rộng 50mm với đường kính bên trong >70mm

Tất cả các bộ phận đều dễ in và không cần hỗ trợ.
*Tôi đã chọn sử dụng một chốt lăn bằng thép thay vì phần in vì tôi nhận thấy rằng phần in sẽ bị kẹt, có thể do nhiệt ma sát tạo ra khi dán nhiều hộp như tôi đã làm khi chuyển nhà. Điều này có thể không phải là vấn đề đối với bạn, vì vậy tôi đã bao gồm phiên bản in.

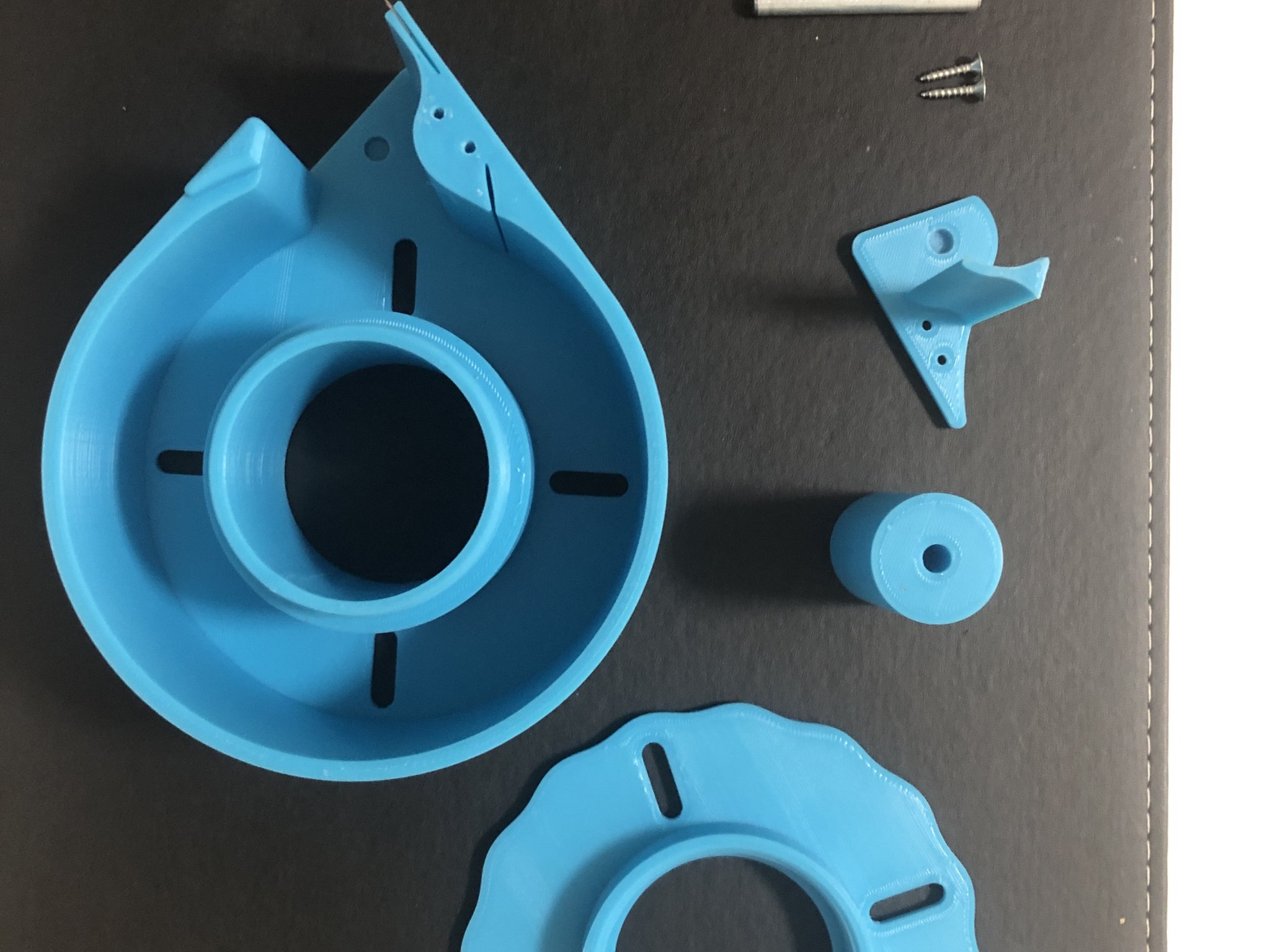

Các bộ phận bổ sung cần thiết không được in (xem hình ảnh bổ sung)

• 2 x Vít nhỏ khoảng 15mm
• 1 x Thanh 6mm x 56mm (kim loại được ưu tiên nhưng có phiên bản in)
• 1 x Lưỡi dao Stanley 50mm x 19mm (tôi đã mài các cạnh xuống nên hãy cẩn thận)
• TÙY CHỌN - 1 x Thẻ nhựa 1mm x 50mm x 55mm
  (*Tôi đã sử dụng một thẻ thành viên nhựa cũ)
  Điều này có thể không cần thiết nhưng tôi nhận thấy rằng một số loại băng keo nhựa rẻ tiền sẽ rút lại vào hộp đựng sau khi bị cắt, vì vậy tôi đã thêm một thẻ nhựa để tạo một chút áp lực lên cuộn băng keo nhằm giảm thiểu điều đó xảy ra. Nếu điều đó xảy ra, chỉ cần tháo nắp, kéo băng keo ra, vặn nắp lại và bạn đã sẵn sàng hoạt động.

Khuyến nghị in ấn

• Vật liệu: PLA/PETG/ABS
• Hỗ trợ cần thiết: Không
• Raft/Brim cần thiết: Không
• Tôi đã in của mình ở
  • 0.2mm (tôi có vòi phun 0.4mm)
  • 15-20% độ đặc (hình chữ nhật)
  • 4 vòng tường
  • 4 lớp vỏ trên và dưới
  • Vị trí mối nối: Căn chỉnh

Hướng dẫn lắp ráp

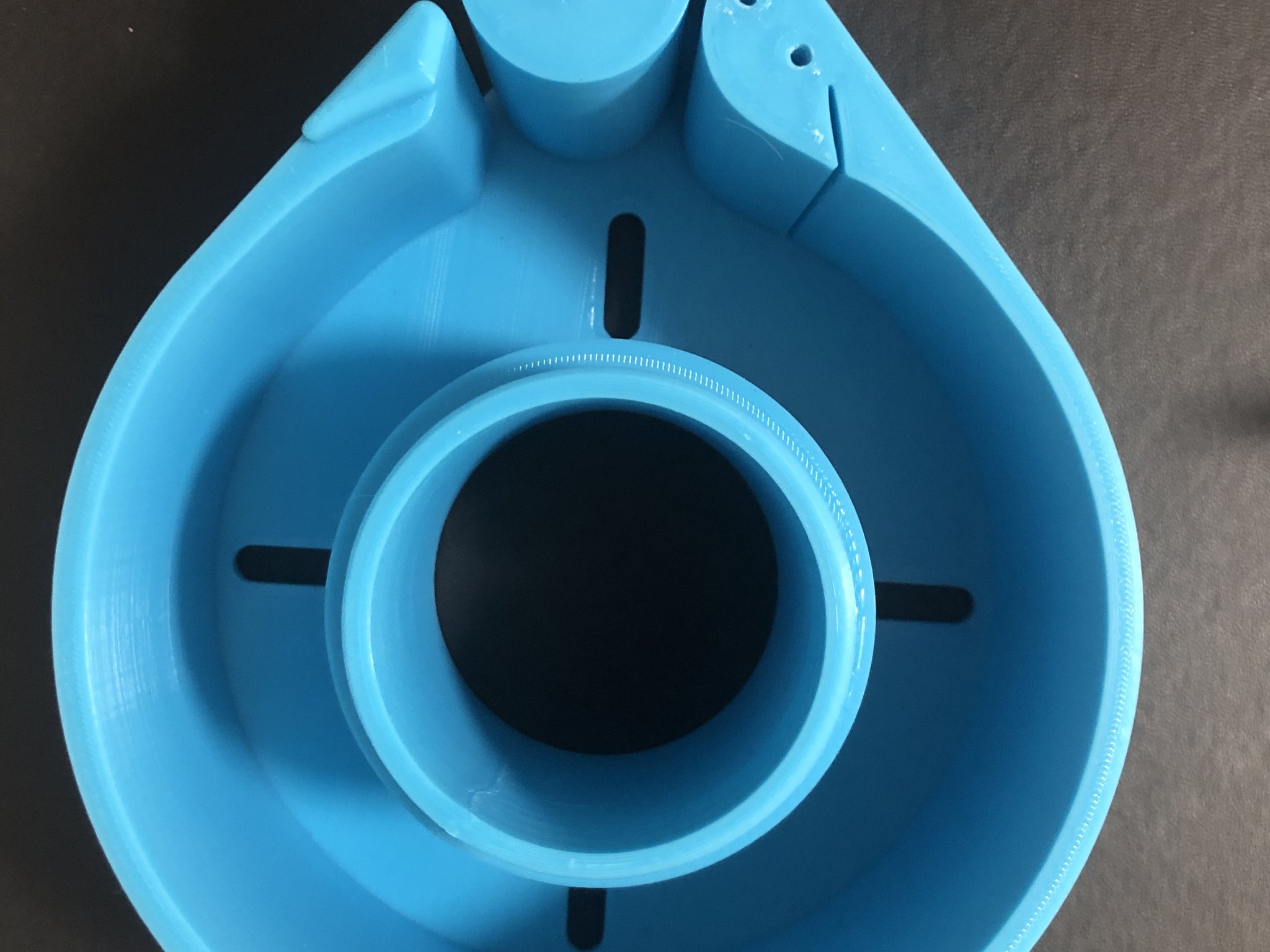

1. Chèn lưỡi dao Stanley 50mm(w) vào khe lưỡi dao

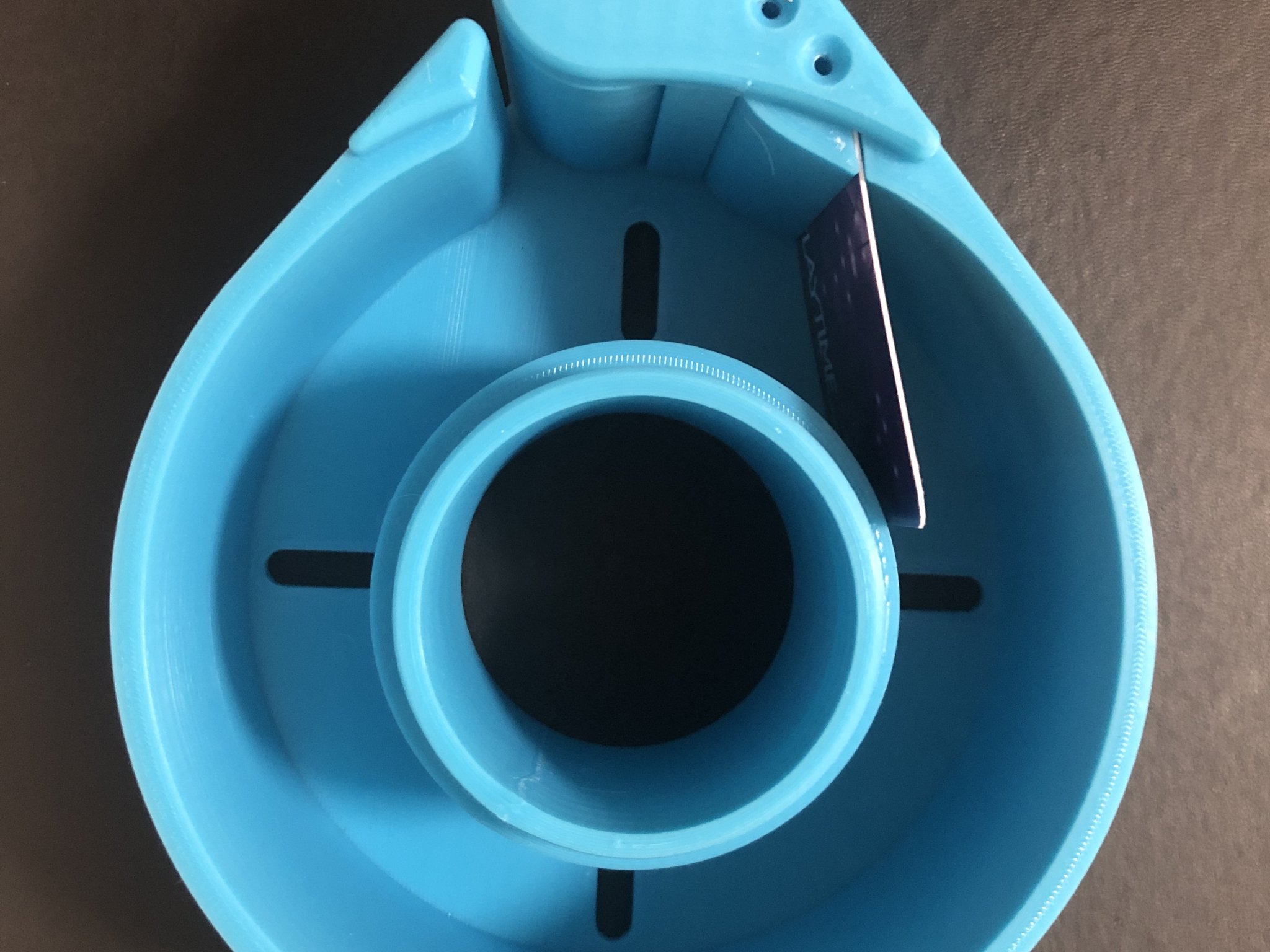

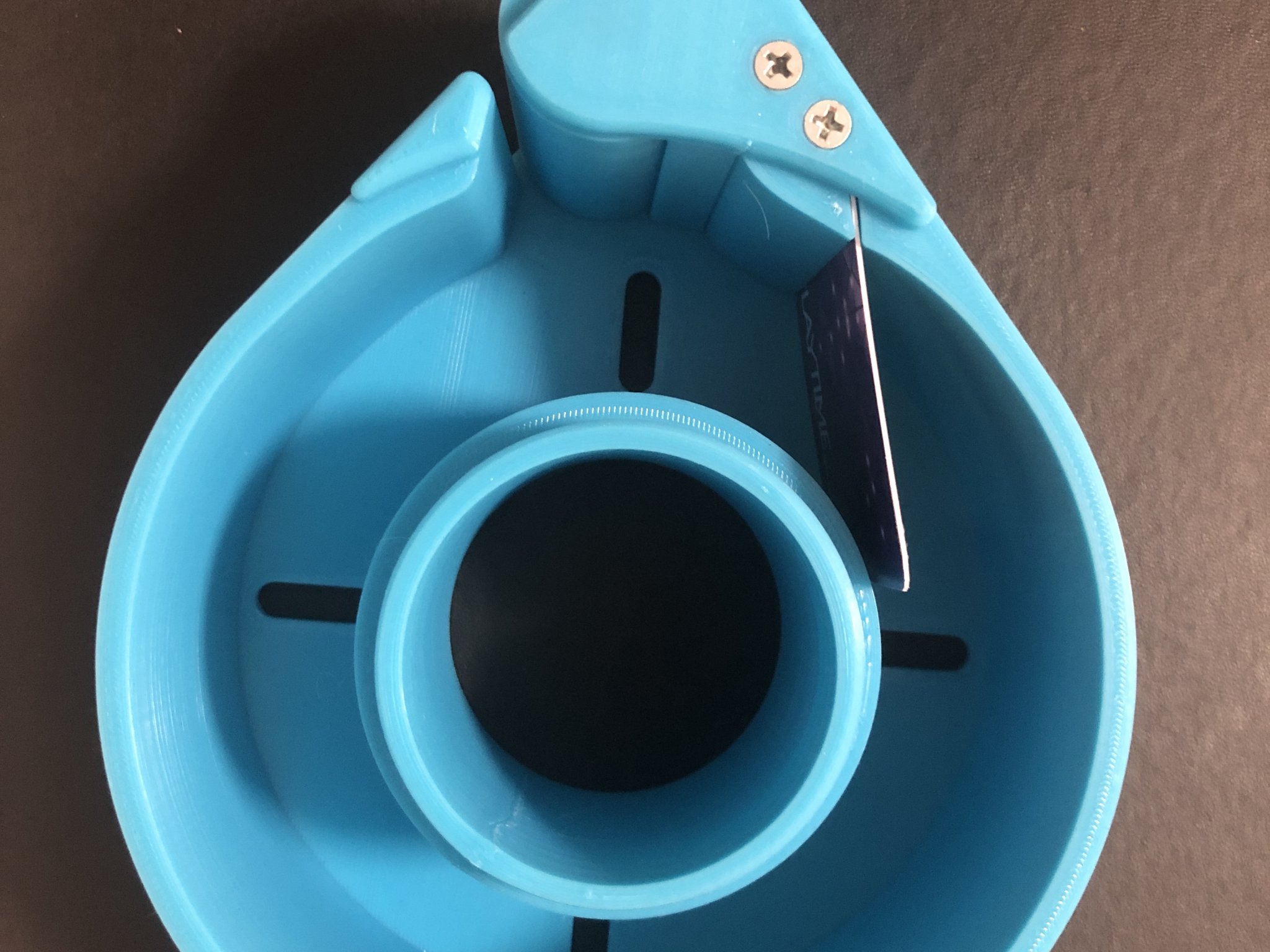

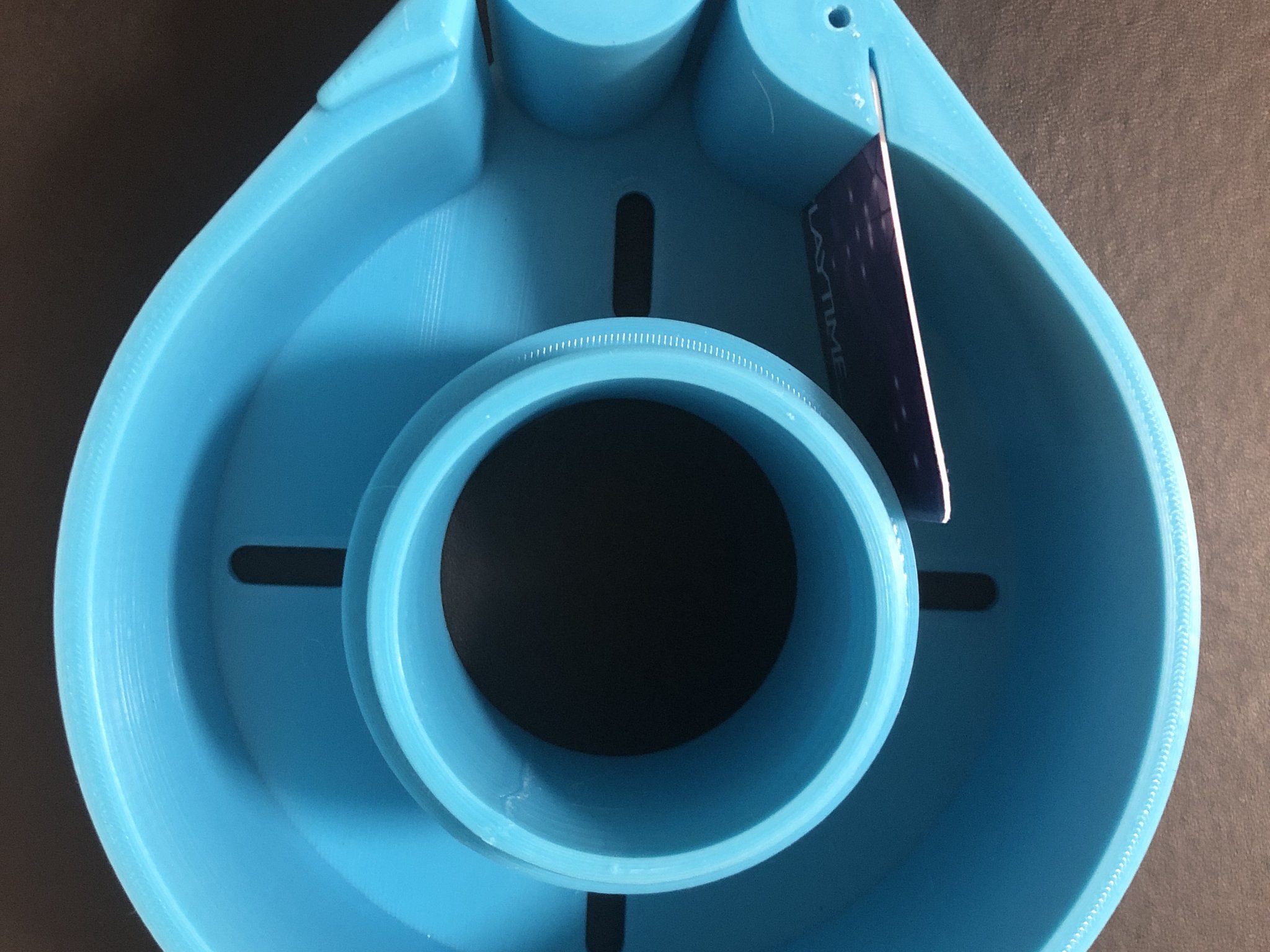

2. Chèn thẻ nhựa vào khe thẻ (tùy chọn) (*Đảm bảo rằng thẻ không nhô cao hơn chiều rộng của đế vì điều này sẽ ngăn nắp đậy kín đúng cách)

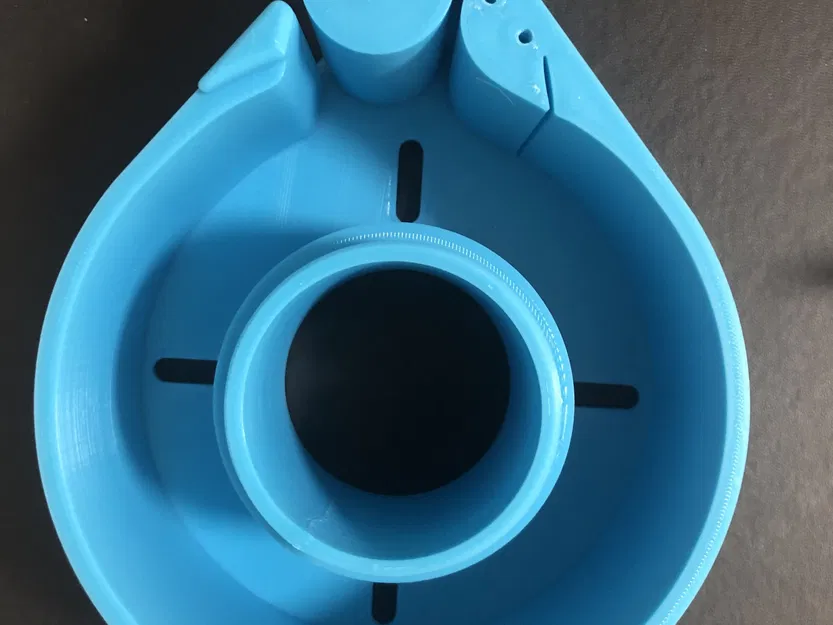

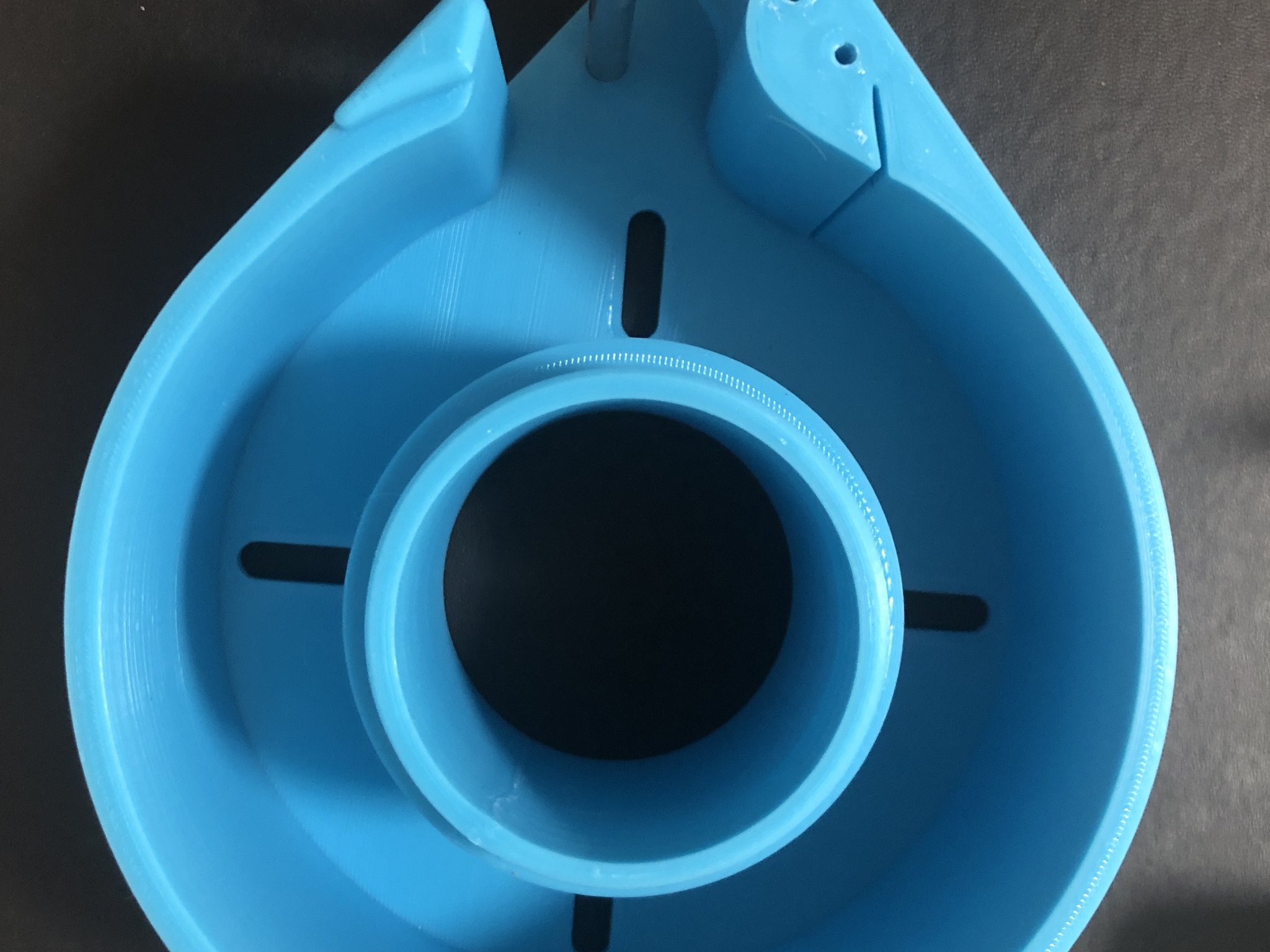

3. Đặt thanh thép vào lỗ con lăn ở đế
4. Đặt con lăn lên thanh thép

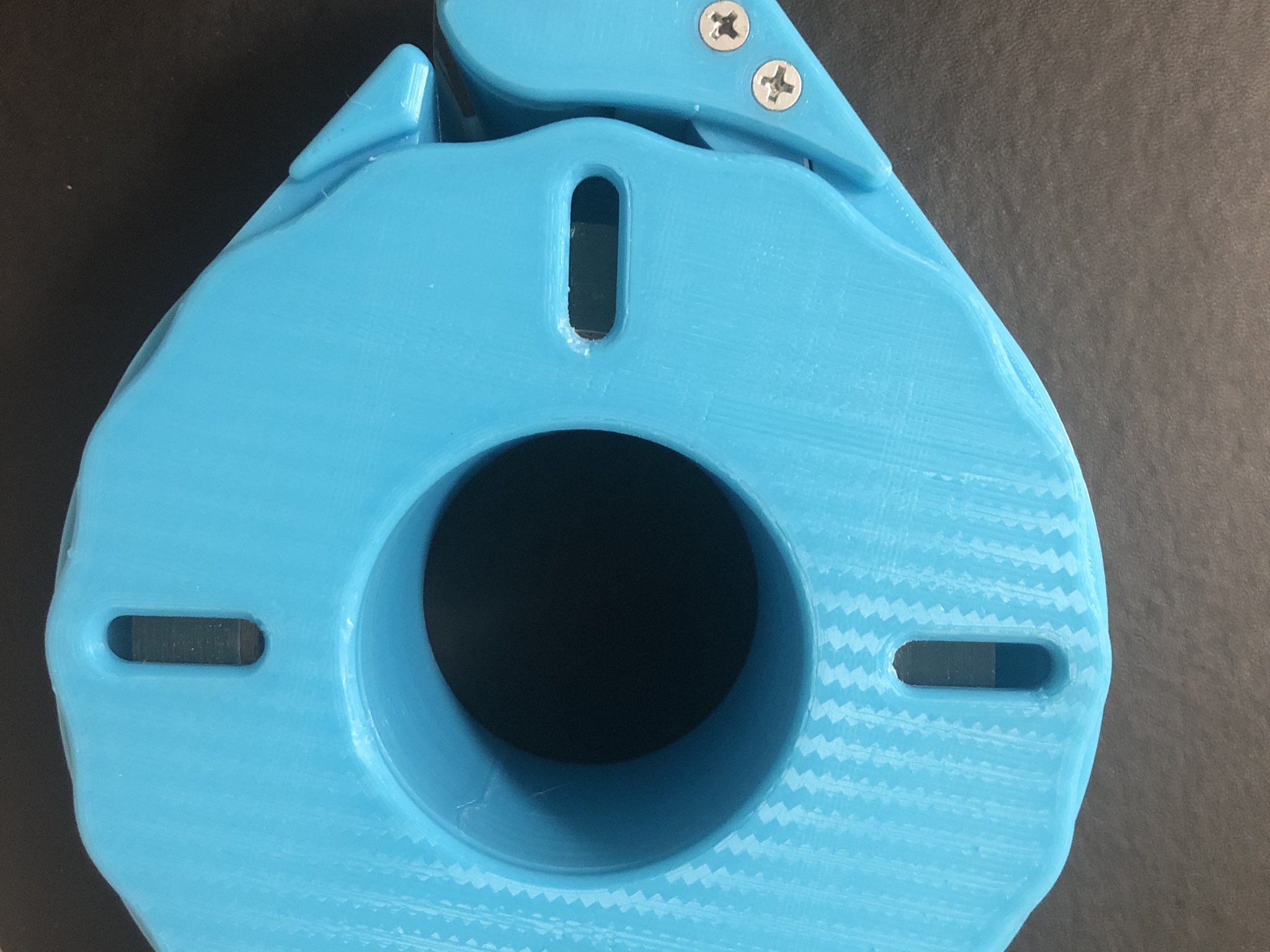

5. Đặt nắp con lăn lên thanh và cố định bằng hai vít nhỏ

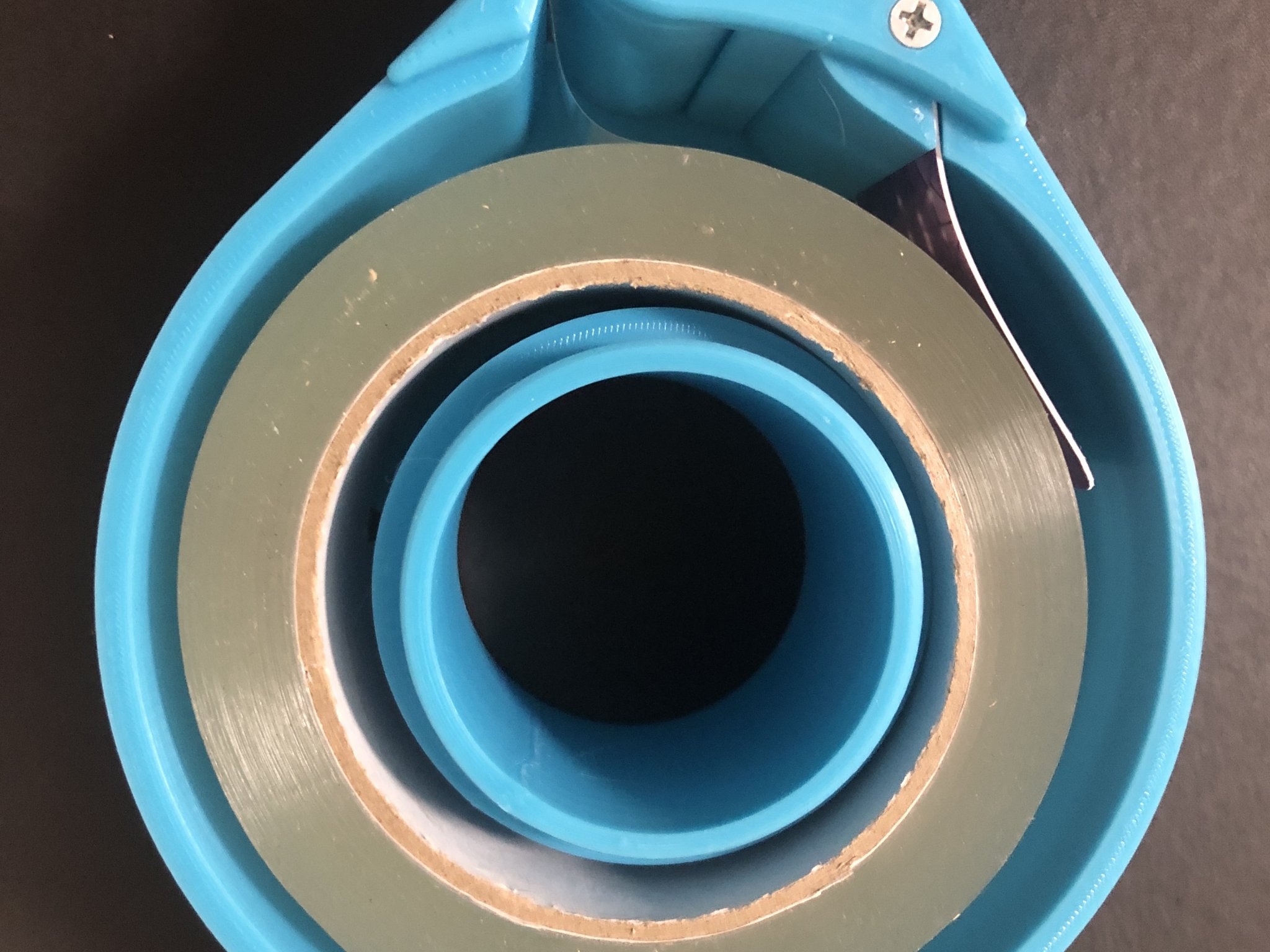

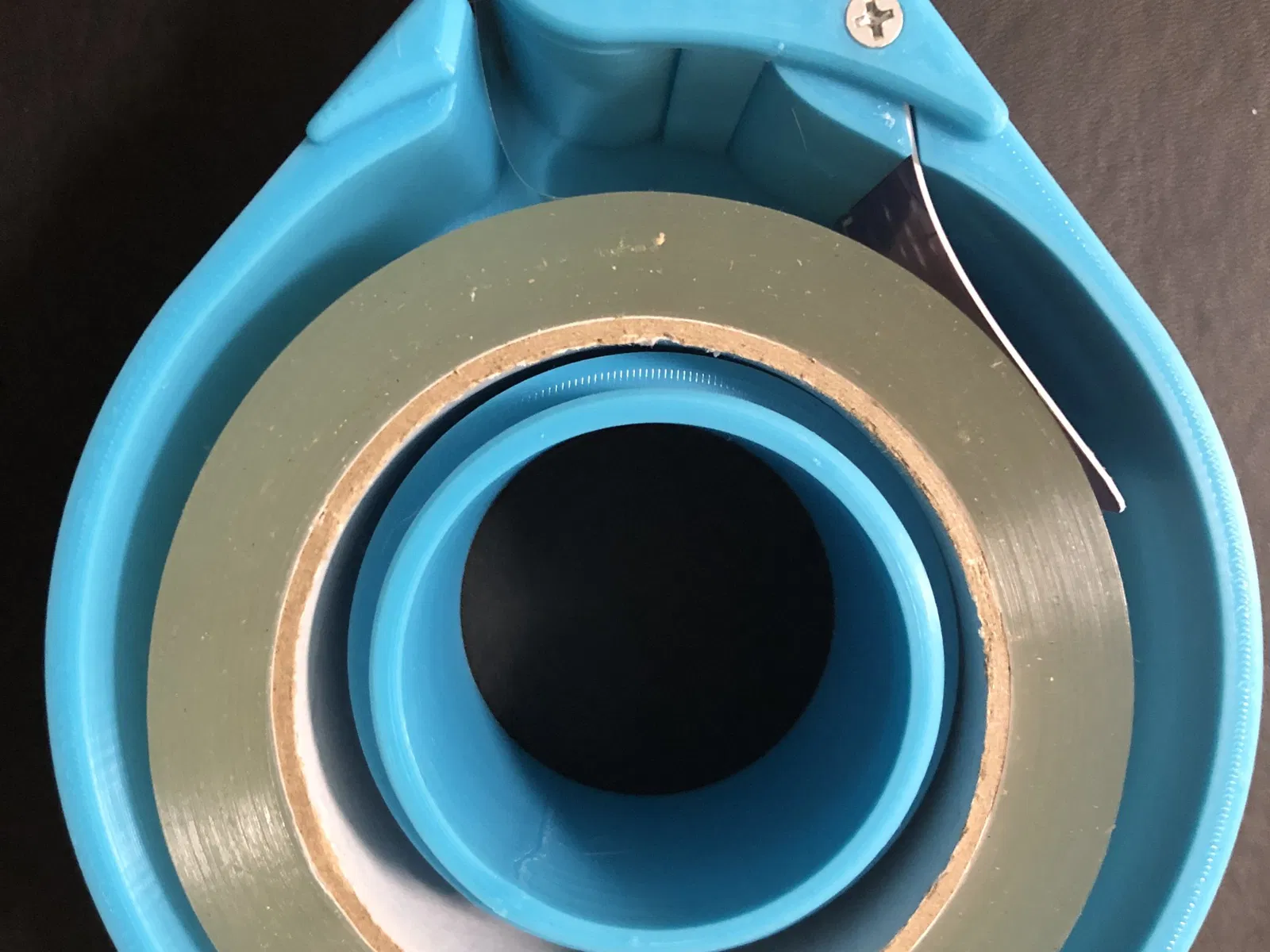

6. Chèn băng dính 50mm với đầu dưới con lăn
7. Vặn nắp xuống nhưng đừng siết chặt quá

Tôi đã mất một thời gian để thiết kế điều này từ đầu và đưa nó đến mức mà tôi cảm thấy sẵn sàng chia sẻ với người khác. Tôi chỉ mới in 3D và thiết kế trong vài tháng và rất hài lòng với cách mà nó hoạt động và tôi hy vọng bạn cũng vậy! Hãy thoải mái để lại cho tôi một bình luận/phản hồi với những suy nghĩ/đề xuất của bạn về cách tôi có thể cải thiện.

Xin hãy để lại cho tôi một bình luận về cách mà bạn thực hiện và tôi rất muốn xem những bức ảnh về sản phẩm của bạn. Nếu bạn có bất kỳ câu hỏi nào thì hãy cho tôi biết trong phần bình luận bên dưới.

Chúc bạn vui vẻ và in 3D hạnh phúc! :D
