Kẹp mở rộng thẻ SD cho màn hình Troodon 2.0

Đối với những ai muốn truy cập dễ dàng vào firmware với cáp mở rộng thẻ sd.

In nhanh, tôi mất khoảng 10 phút @ 0.2mm, 3 vòng (vì hầu hết các bức tường là 1.2mm).

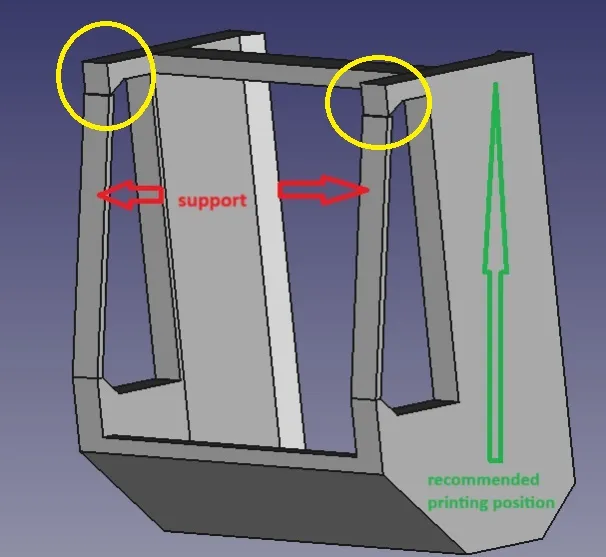

in theo chiều dọc để tăng khả năng chống gãy của kẹp nhỏ ở phía sau; hỗ trợ tích hợp, nên dễ dàng tháo ra; có thể cần một chút mài/giũa ở phần trên của cái kẹp nhạy cảm (vòng tròn màu vàng).

Kích thước của cáp mở rộng thẻ SD của tôi: 7x25x30mm

tôi đã sử dụng cái này: https://www.amazon.de/gp/product/B07X57F458?th=1

FreeCAD tệ hại được đính kèm.

Cài đặt:

tháo màn hình

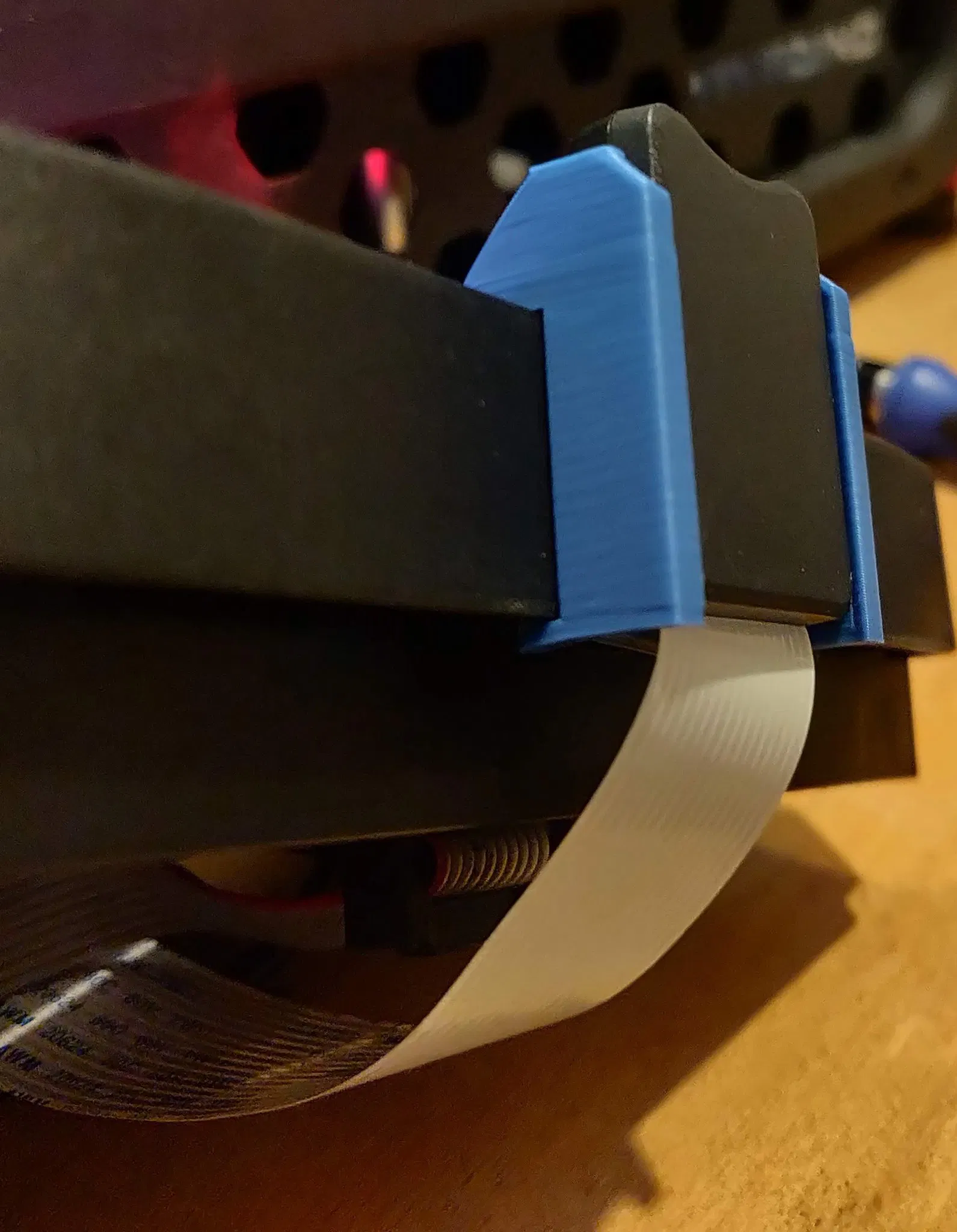

đặt ở phía trước màn hình, ghim ở phía sau (giúp nó bằng một cái tua vít nhỏ).

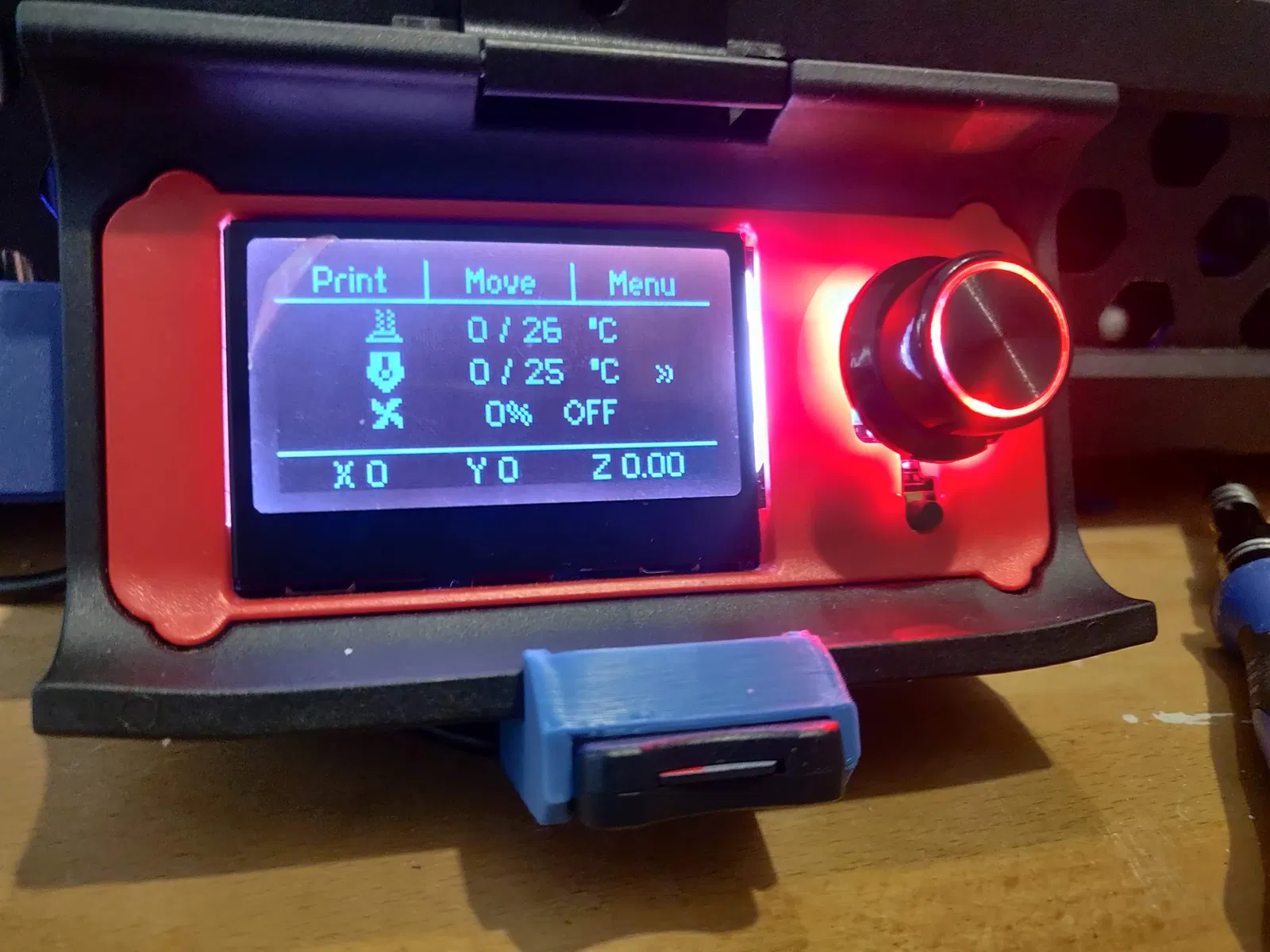

đẩy cáp mở rộng thẻ SD từ phía trước.

Tuyên bố từ chối trách nhiệm:

Nó không hoàn hảo, vì nó cần một chút trợ giúp thay vì chỉ ghim vào, nhưng tôi là một người mới sử dụng CAD và khi tôi muốn thay đổi nó, nó đã làm hỏng phần còn lại của thiết kế. Không đáng để bỏ thời gian và công sức để sửa chữa nó, nó không tốn nhiều công sức.

Chúc bạn vui vẻ với nó!
