Bộ căng dây đai đơn giản cho giá đỡ động cơ Rook 2020

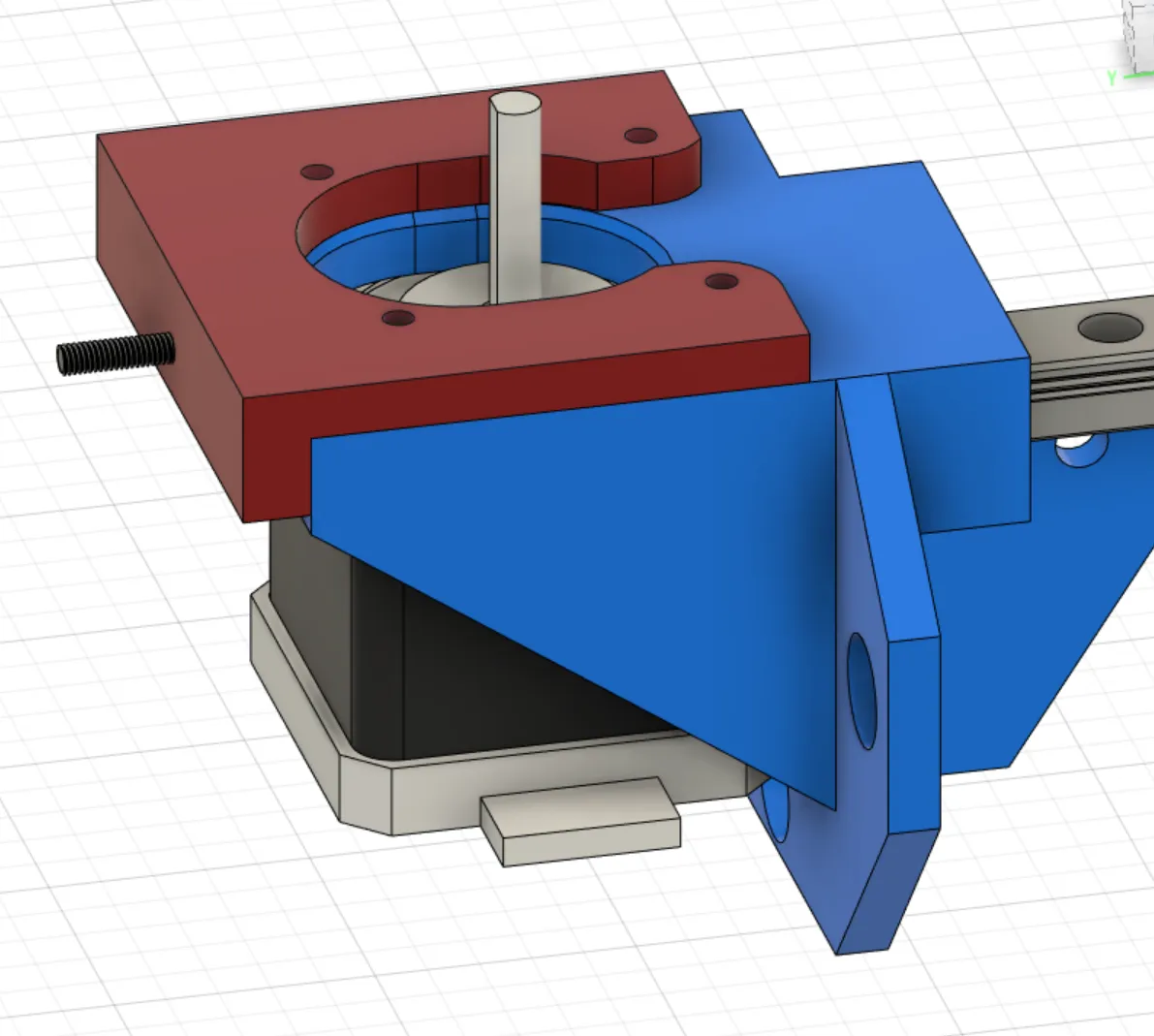

Bộ căng dây đai đơn giản cho máy in 3D Rook,

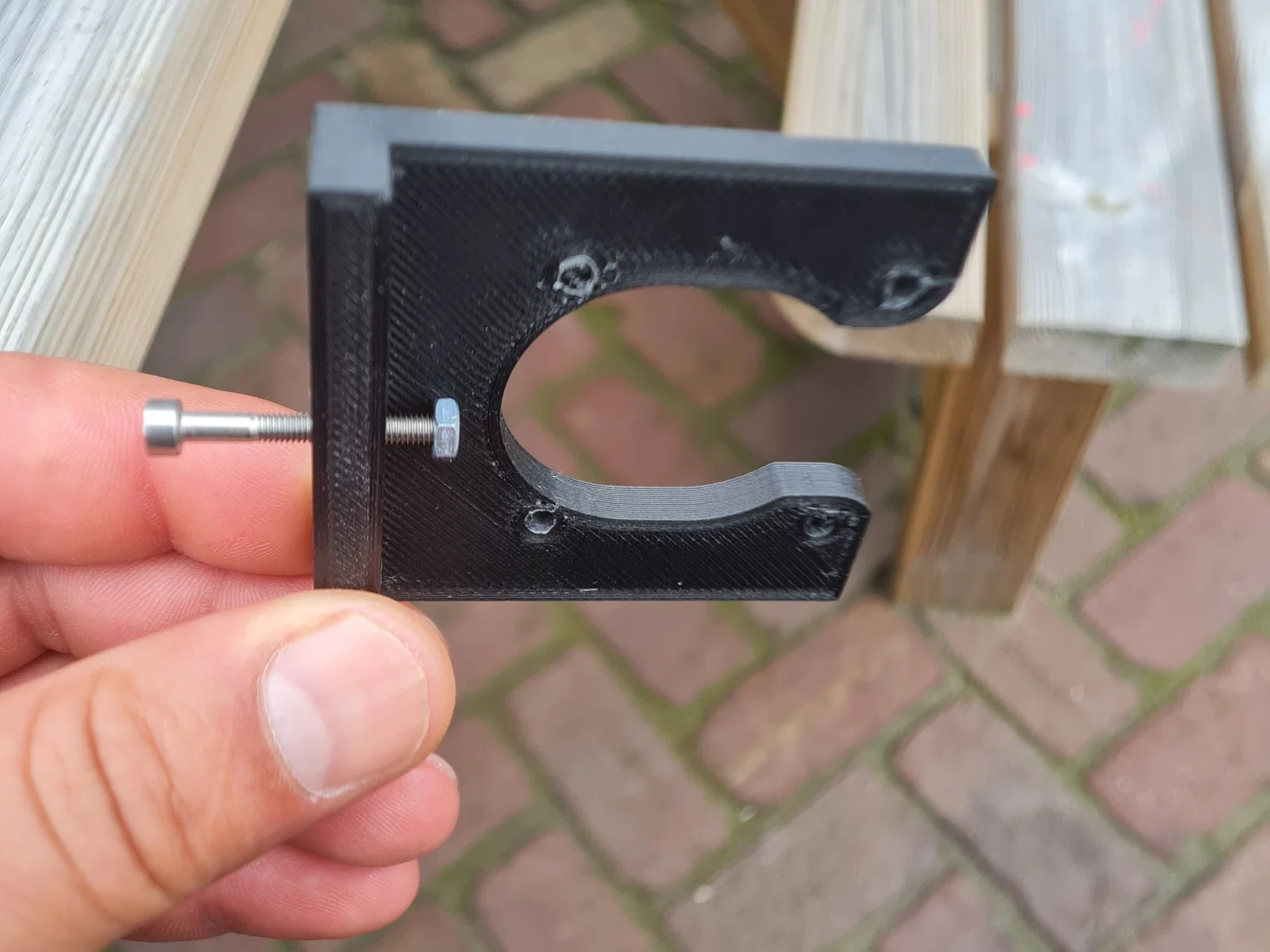

Phiên bản đầu tiên cần 2 đai ốc và bu lông m3,

Một đai ốc để hoạt động như đai ốc đối kháng, và cái còn lại để không làm vít vào giá đỡ động cơ.

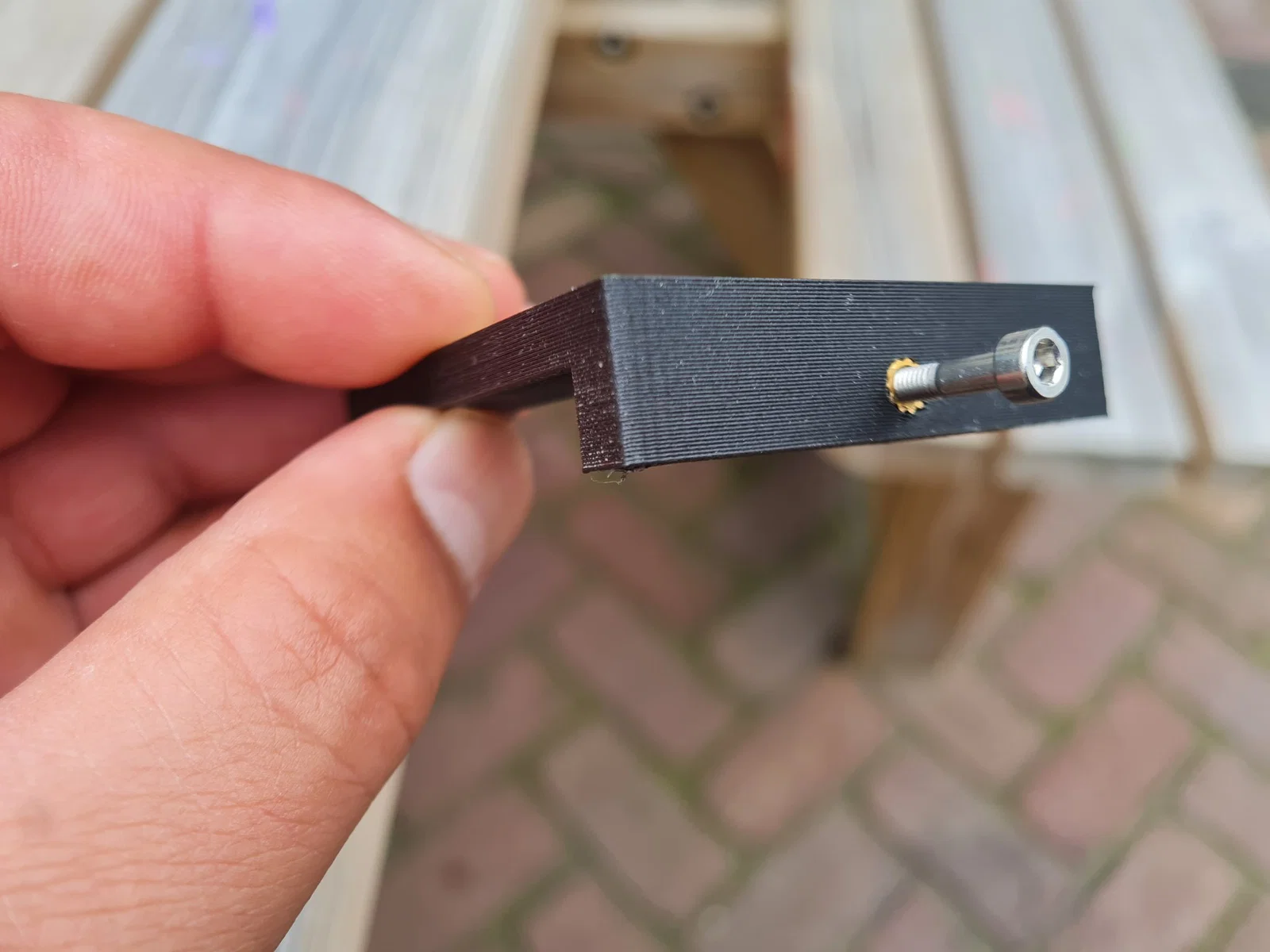

Cập nhật: Tôi đã làm phiên bản dài hơn một chút để có thêm khoảng trống ở phía sau và với một chỗ lắp nhiệt. Chỗ lắp nhiệt sử dụng là m3x5 Lỗ trong phần để lắp là 4.6mm đường kính.

Cần một đai ốc m3 để ngăn bu lông vít vào giá đỡ động cơ.

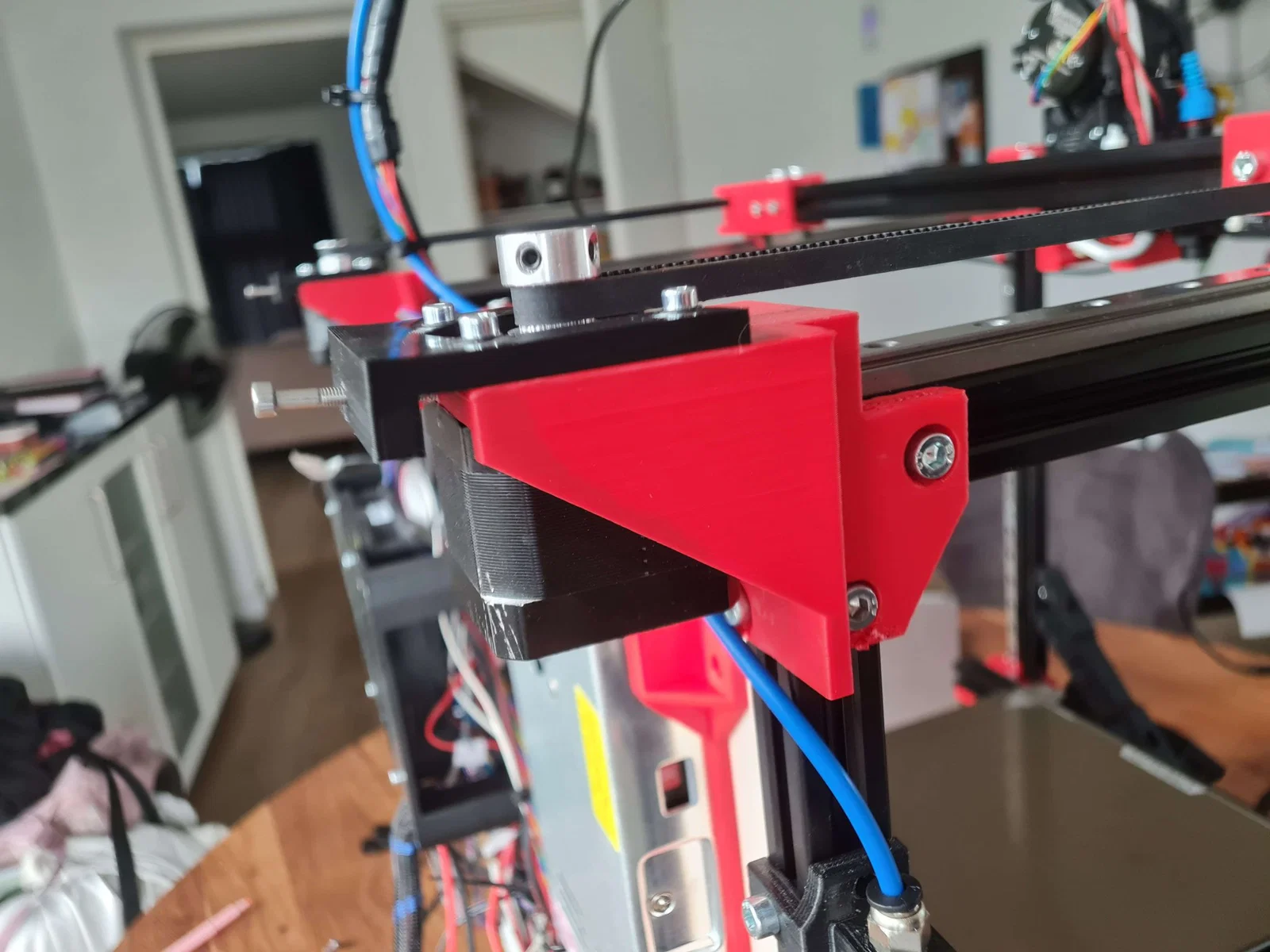

Khi tôi căng dây đai, tôi siết chặt 4 vít bước và thả vít căng dây để nó không bị đè.
