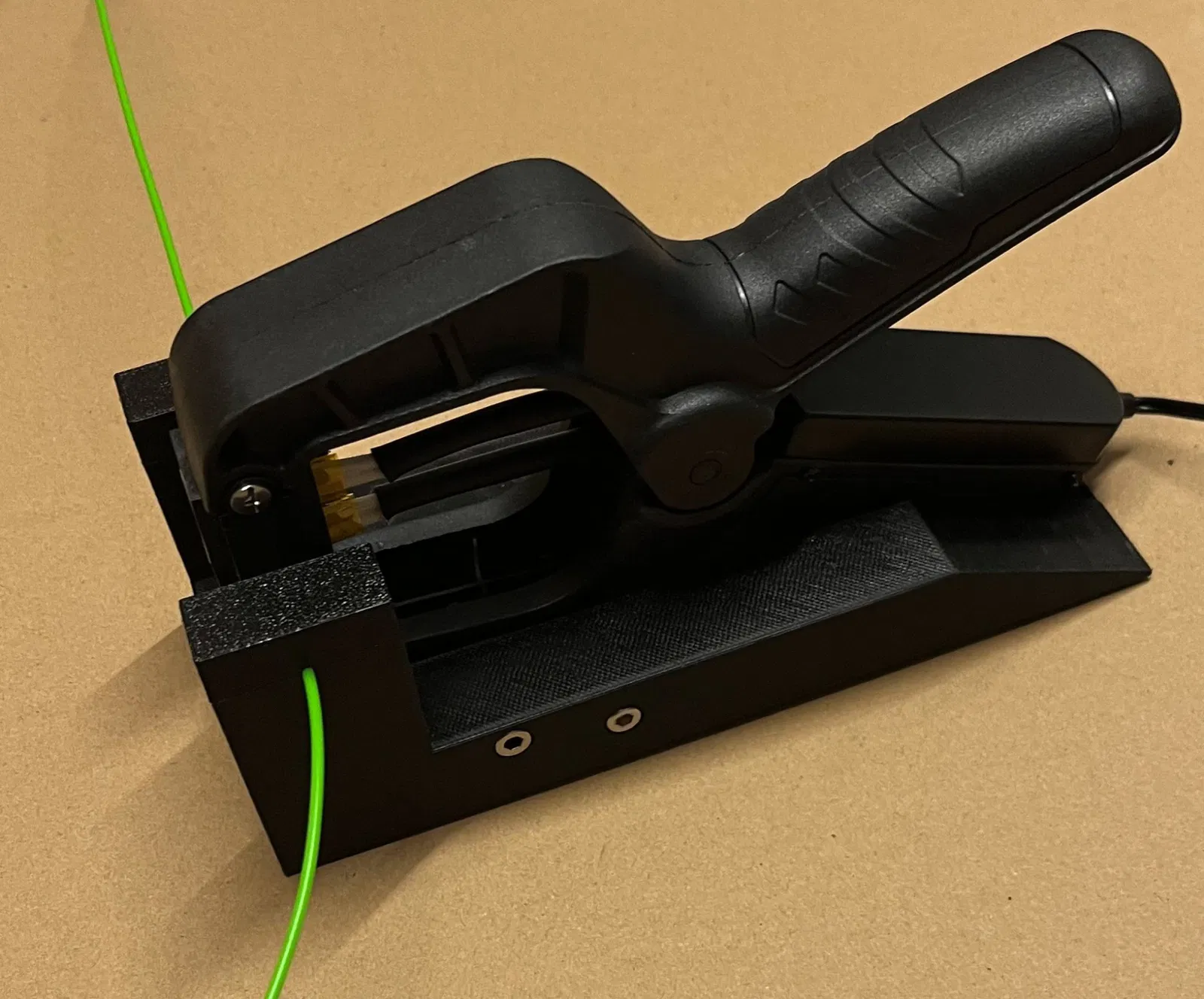

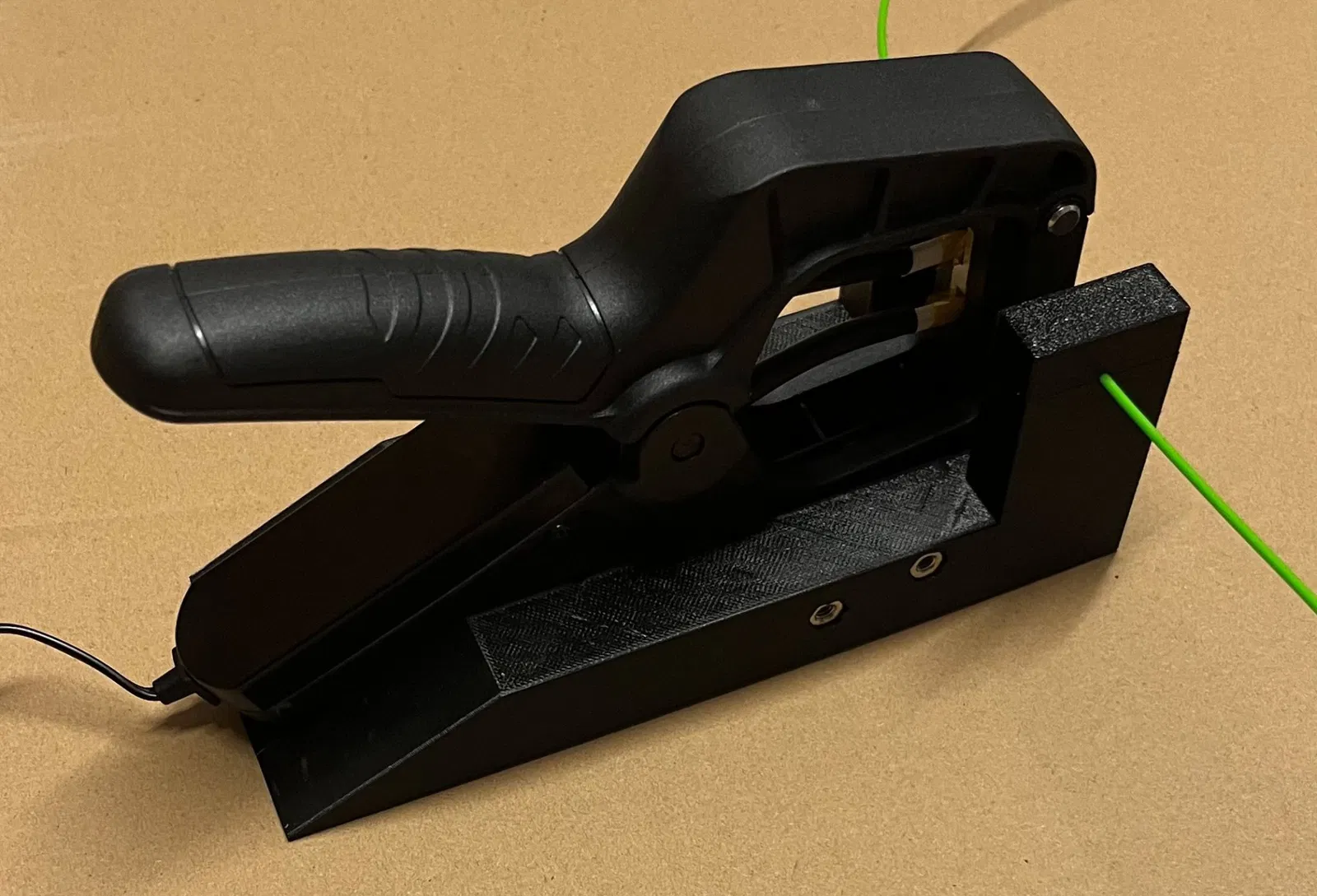

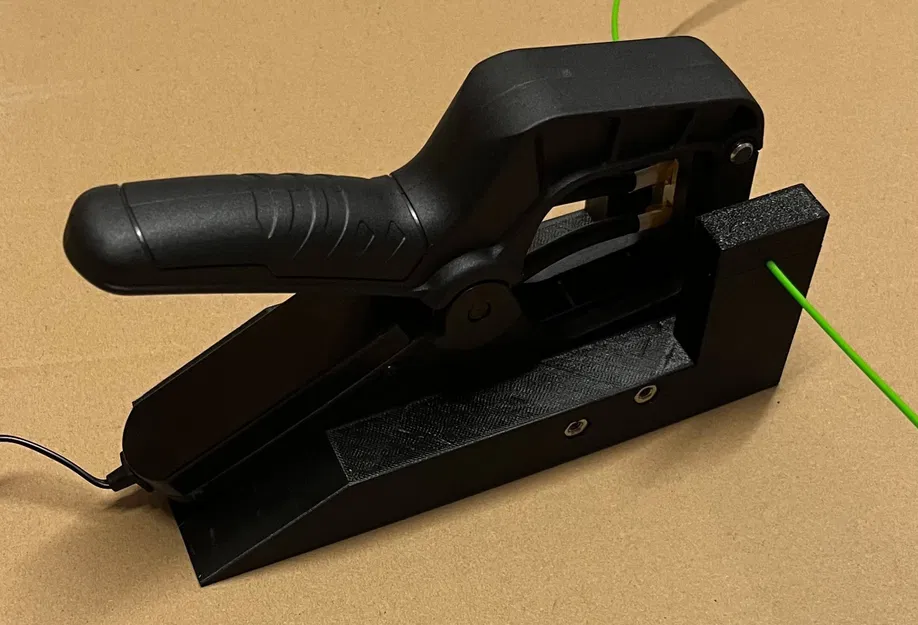

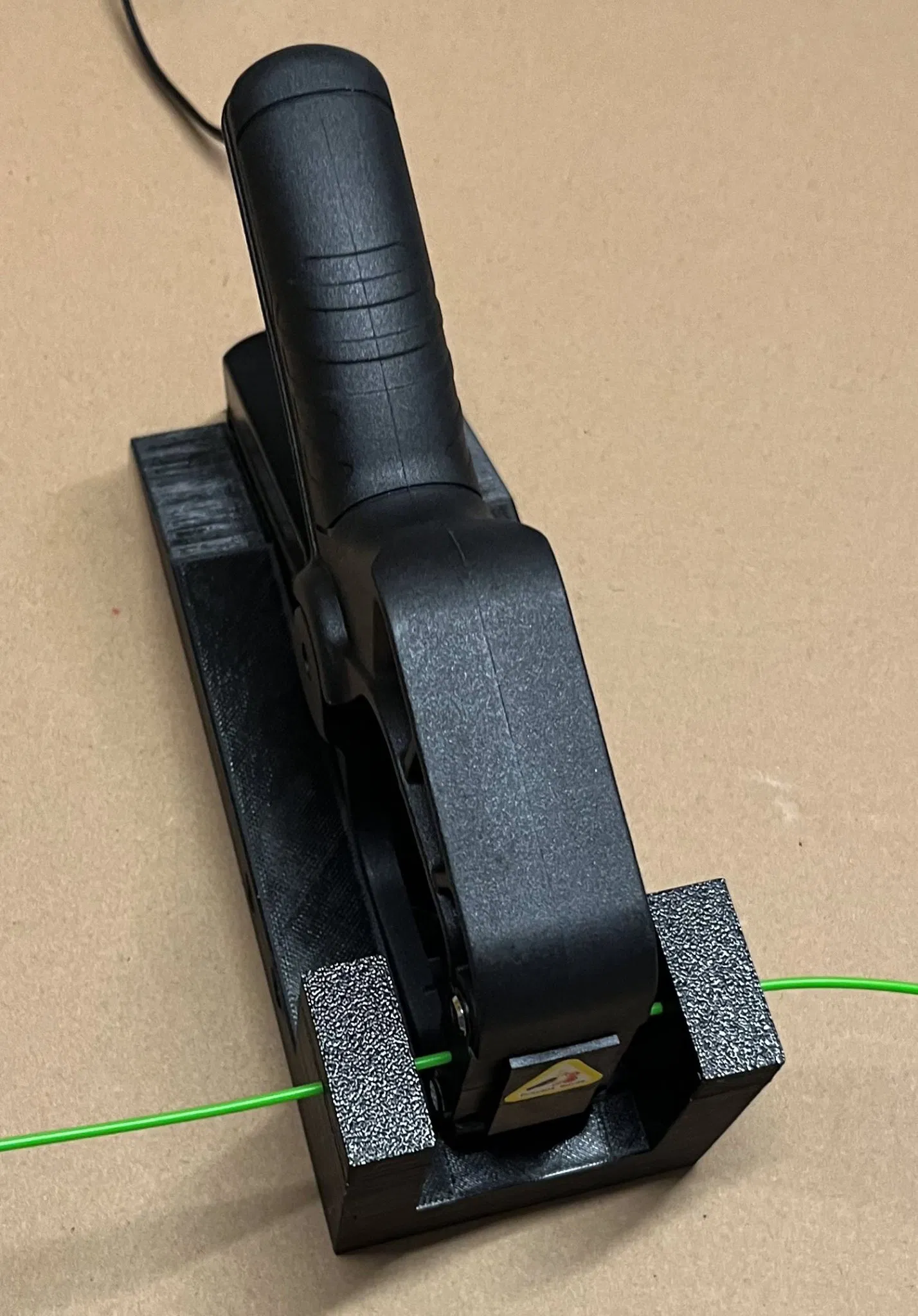

Giá đỡ kết nối filament cho máy in 3D từ AliExpress

Tôi đã được truyền cảm hứng từ bộ kết nối dây filament Vit Sport của Lemanito.
Nhưng tôi đã mua bộ kết nối từ AliExpress và có sẵn các nam châm khác.

Các bộ phận cần thiết:

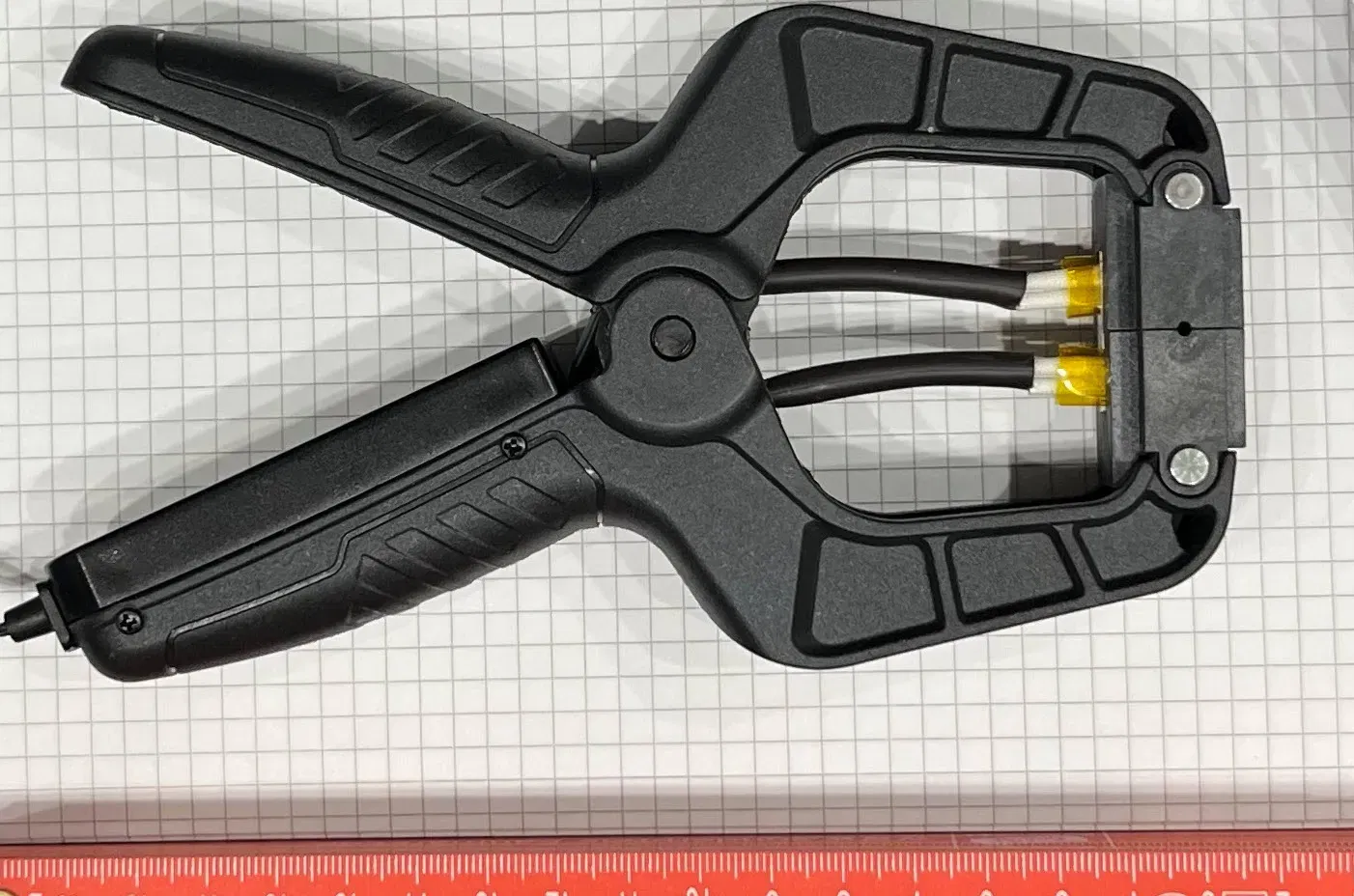

• Bộ kết nối dây: https://de.aliexpress.com/item/1005005743810577.html
• 2 ốc vít M4x60: https://www.schraubenking.at/M4-x-60mm-Zylinderschrauben-DIN912-Edelstahl-A2-P005546
• 2 đai ốc M4: https://www.schraubenking.at/M4-Sechskantmuttern-DIN-934-Edelstahl-A2-P000448
• 8 nam châm 10mm x 2mm: https://www.magnet-shop.net/neodym-magnete/scheibenmagnete/scheibenmagnet-10.0-x-2.0-mm-n35-nickel-haelt-1-kg

Tôi đã bao gồm các liên kết để bạn có thể hình dung về vật liệu tôi đã sử dụng.

Tôi đã in nó như thế nào:

• 1 đế, 2 kẹp

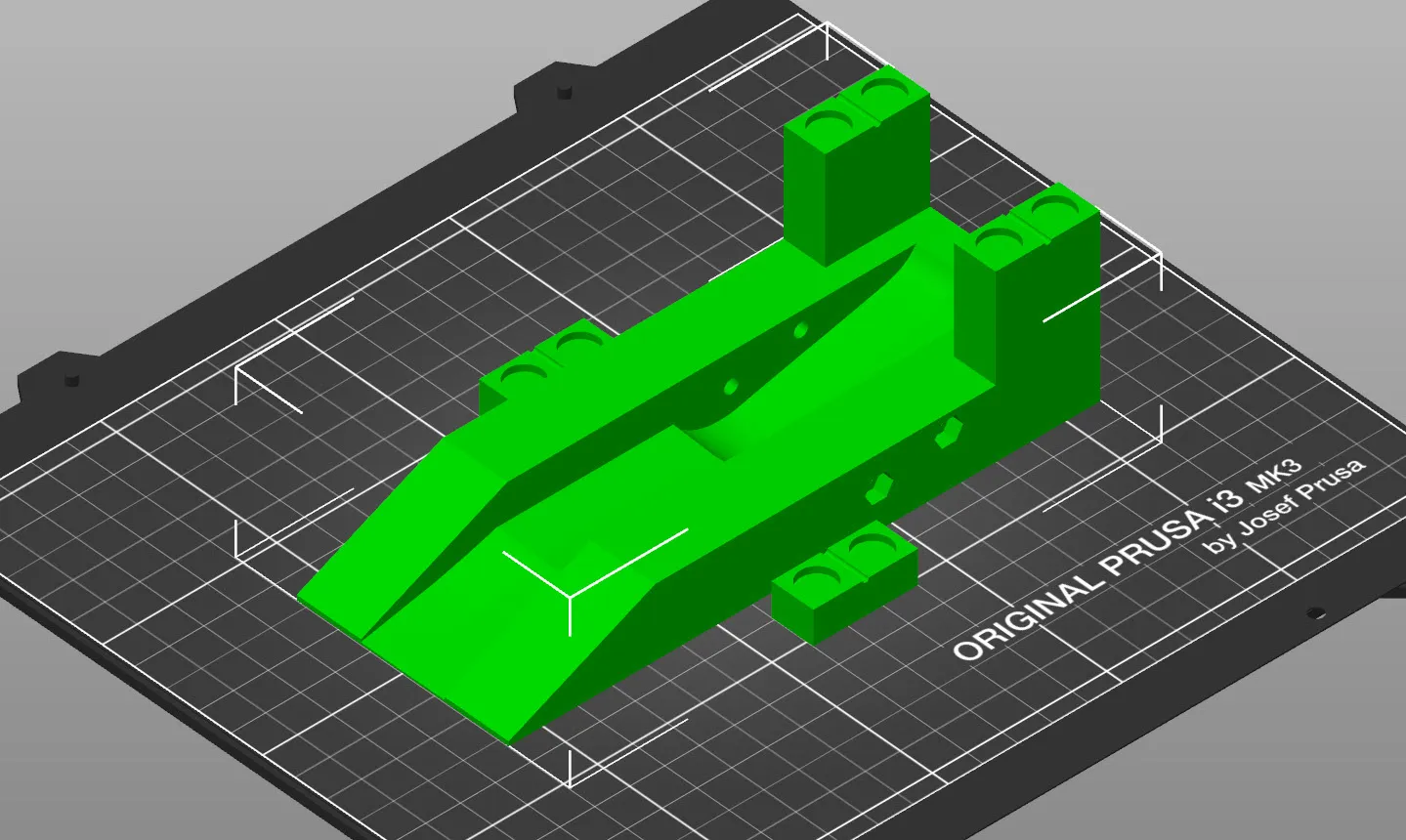

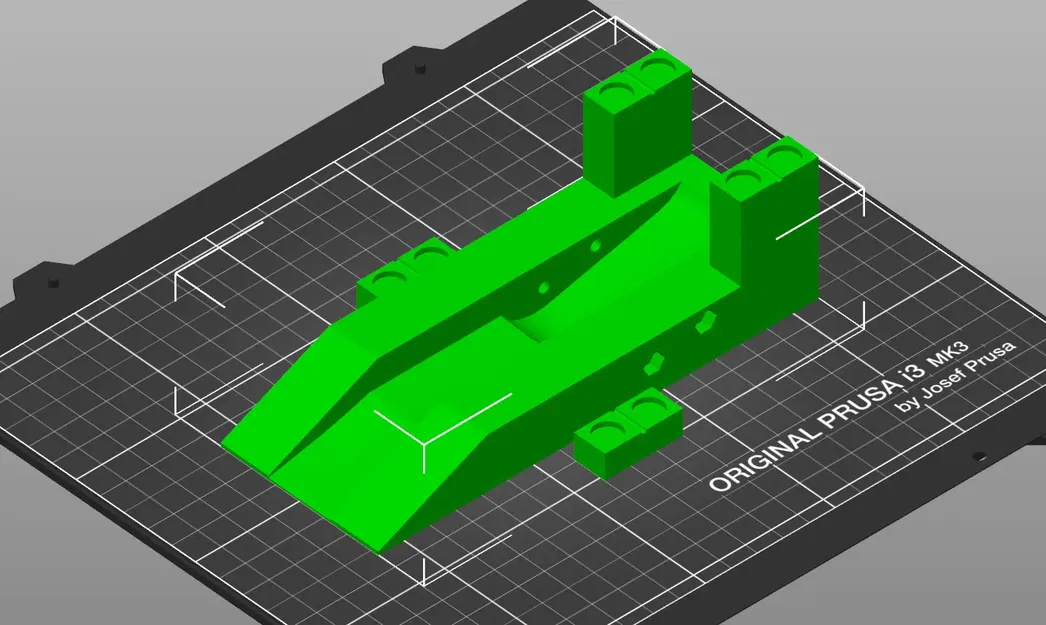

• xem hình ảnh của bàn in để biết hướng của các bộ phận cần in mà không cần hỗ trợ
• Chất lượng 0,15mm @MK3
• PETG
• Đổ đầy 15%

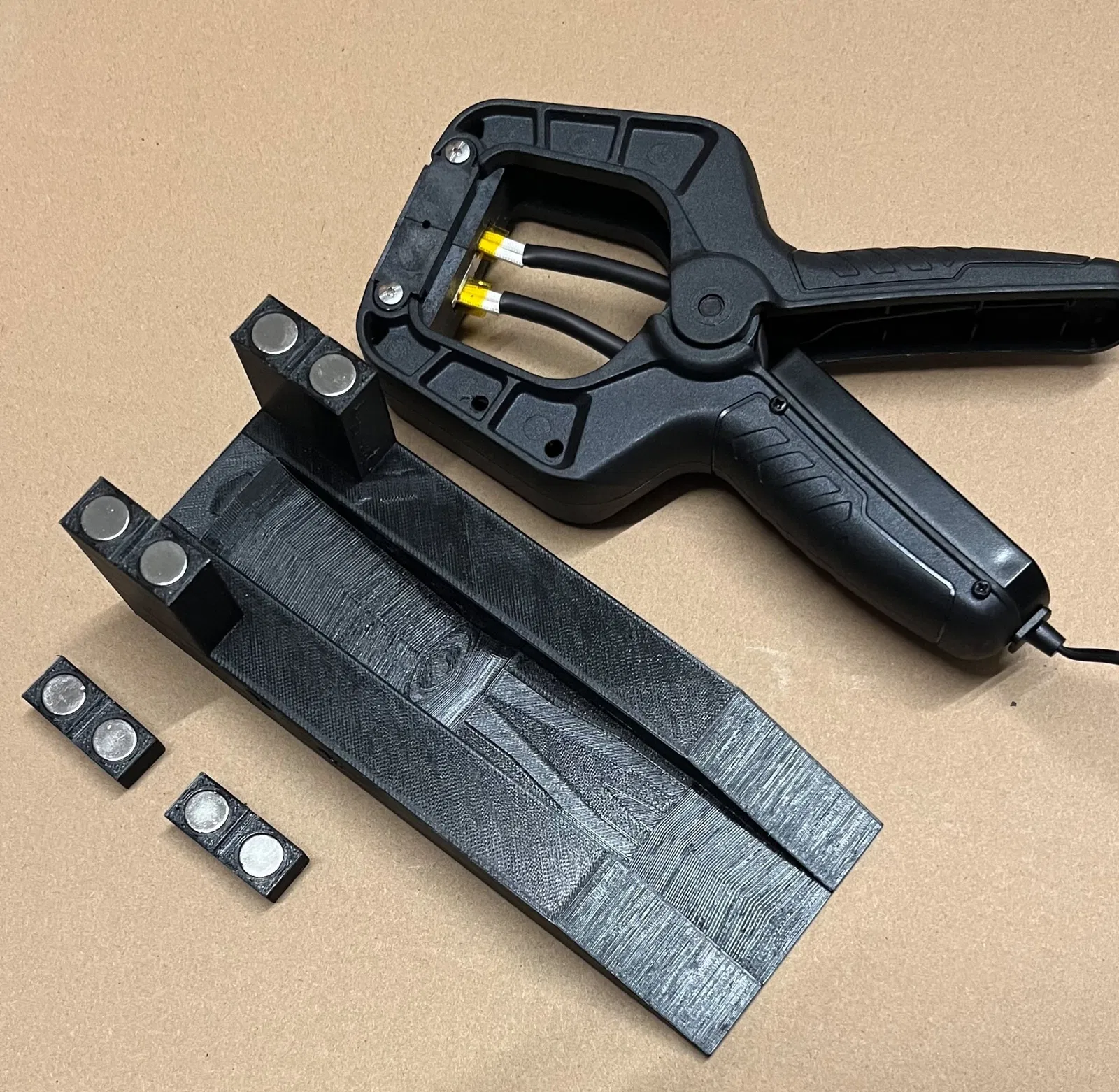

Mẹo lắp ráp cho các nam châm:

Ghép 8 nam châm lại với nhau để tạo thành một thanh dài. Sau đó chèn chúng lần lượt vào các lỗ của kẹp. Bây giờ lật kẹp lại và ấn chúng chắc chắn lên mặt bàn.
Bây giờ phân phối 4 nam châm còn lại lên những nam châm đã được ấn vào. Đặt kẹp lên trên bộ phận đế và ấn nhẹ xuống. Hoàn thành toàn bộ quá trình chèn lại bằng cách ấn chắc chắn bộ phận đế lên mặt bàn.
Bằng cách này, tất cả các nam châm có cùng hướng và phẳng với bề mặt.
Tôi không sử dụng bất kỳ loại keo nào.

Cố định bộ kết nối vào đế:

• chèn bộ kết nối vào đế
• chạy một đoạn dây filament (hoặc một chìa khóa lục giác nhỏ) qua các kẹp và bộ kết nối để căn chỉnh chúng
• khoan bằng mũi khoan gỗ 4mm qua các lỗ trong đế qua bộ kết nối. Đảm bảo bạn không nghiêng
• Chèn các đai ốc vào đế. Nếu chúng vừa quá chặt, hãy vặn chúng ít nhất 10mm vào một ốc vít M4, đặt nó vào lỗ, căn chỉnh hướng của đai ốc và nhẹ nhàng đóng nó vào đế
• Sử dụng ốc vít và đai ốc để cố định bộ kết nối vào đế

Sửa đổi giá đỡ:

Hãy thoải mái sửa đổi mô hình của giá đỡ theo yêu cầu của bạn.

https://cad.onshape.com/documents/7286bb040bcbcbcffdbf3dd1/w/333ae8e0b6ead04a236eb6c8/e/385ae822bca451cafa38f503

Nếu bạn có bất kỳ ý tưởng nào để cải thiện giá đỡ, mô hình, hướng dẫn, hoặc tiếng Anh của tôi, tôi rất mong nhận được phản hồi.

Đừng ngần ngại hỏi nếu có điều gì không rõ ràng.
