Bộ ổn định trục X cho máy in Wanhao i3 / Maker Select v2

Một khối nhỏ gấp đôi điểm gắn của các thanh trục x nơi chúng kết nối với trục Z.

Với các khối gắn ban đầu, tôi nhận thấy rằng có thể xoay miếng kim loại xung quanh trục z, ảnh hưởng đến độ chính xác của bản in.

In bốn khối, chúng nên vừa khít với các thanh ray.

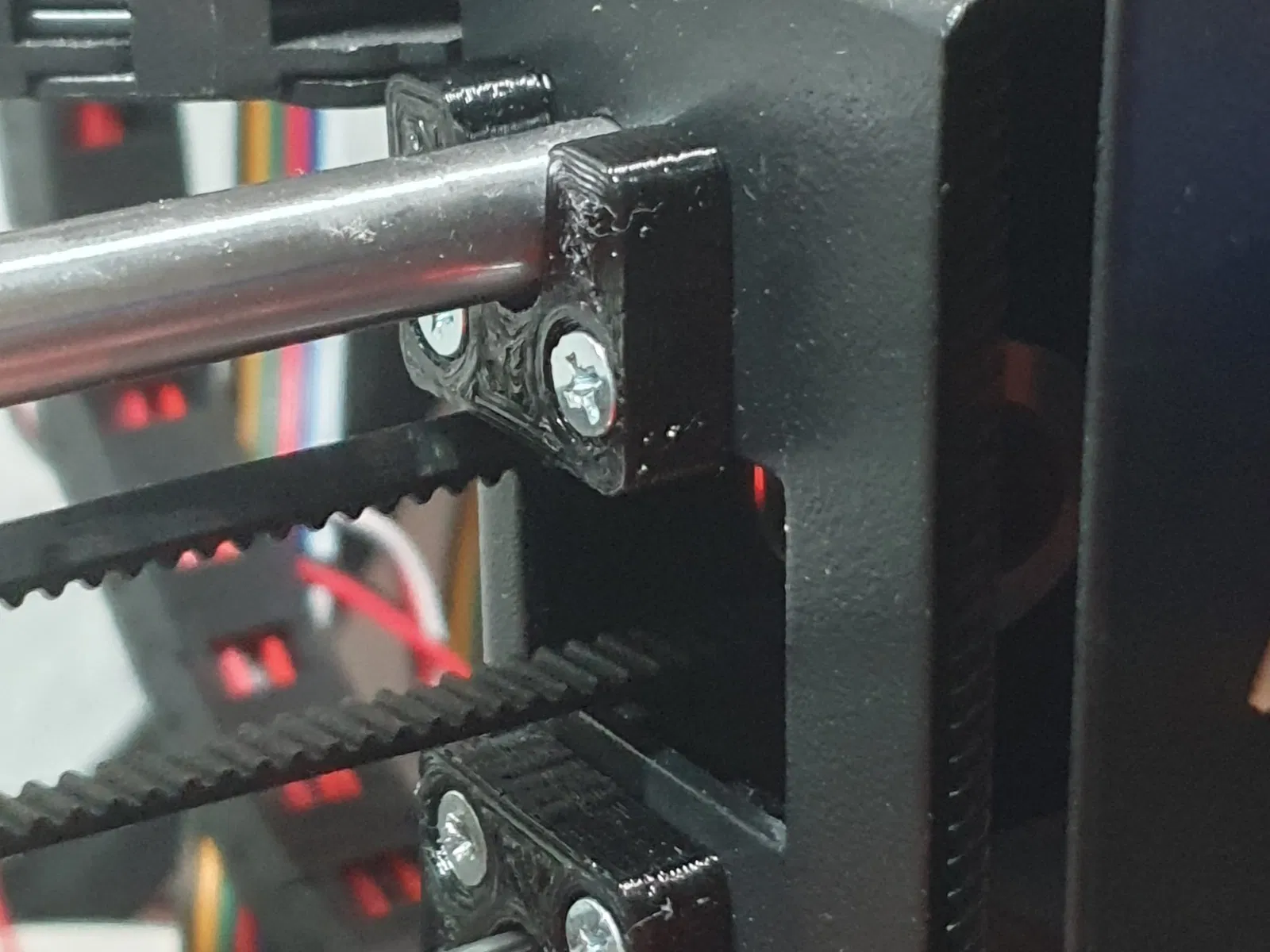

Để lắp đặt chúng, chỉ cần tháo các vít M3x6 ban đầu, đặt khối mới vào vị trí mà các vít đã từng ở và sử dụng hai vít đầu phẳng M3x12 (hoặc một M3x10 ở phía trước và M3x16 ở phía sau) để vặn khối mới lên khối cũ. Điều này tạo ra một chiếc bánh sandwich quanh miếng kim loại, tạo thành một điểm gắn chắc chắn.

Mẹo: hãy chắc chắn rằng vít điều chỉnh trên khối gắn ban đầu được siết chặt, điều này ngăn chặn khối di chuyển khi tháo vít và tăng cường độ ổn định.

Phần cứng cần thiết: 8x vít đầu phẳng M3x12 (hoặc 4x M3x10 (trước) và 4x M3x16 (sau) vít đầu phẳng)

In với độ đặc cao và 5 lớp tường, để tăng cường độ cứng.
