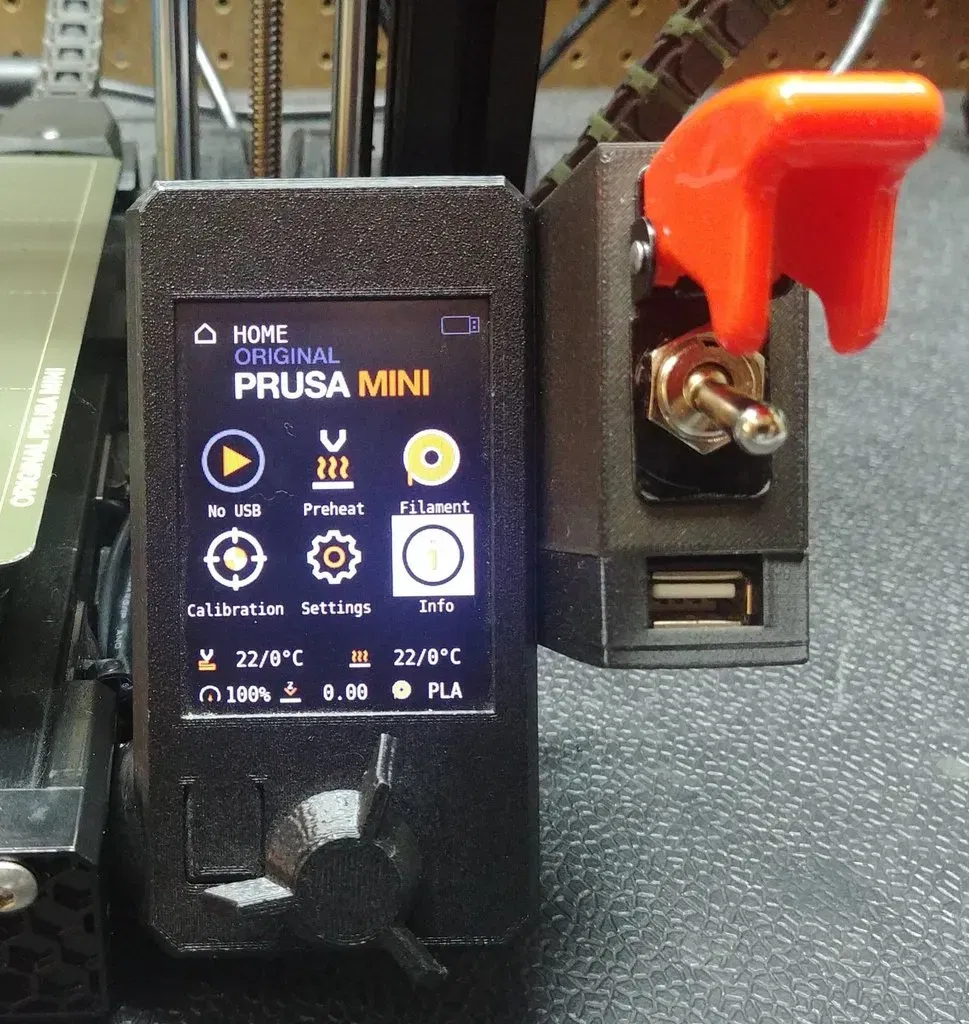

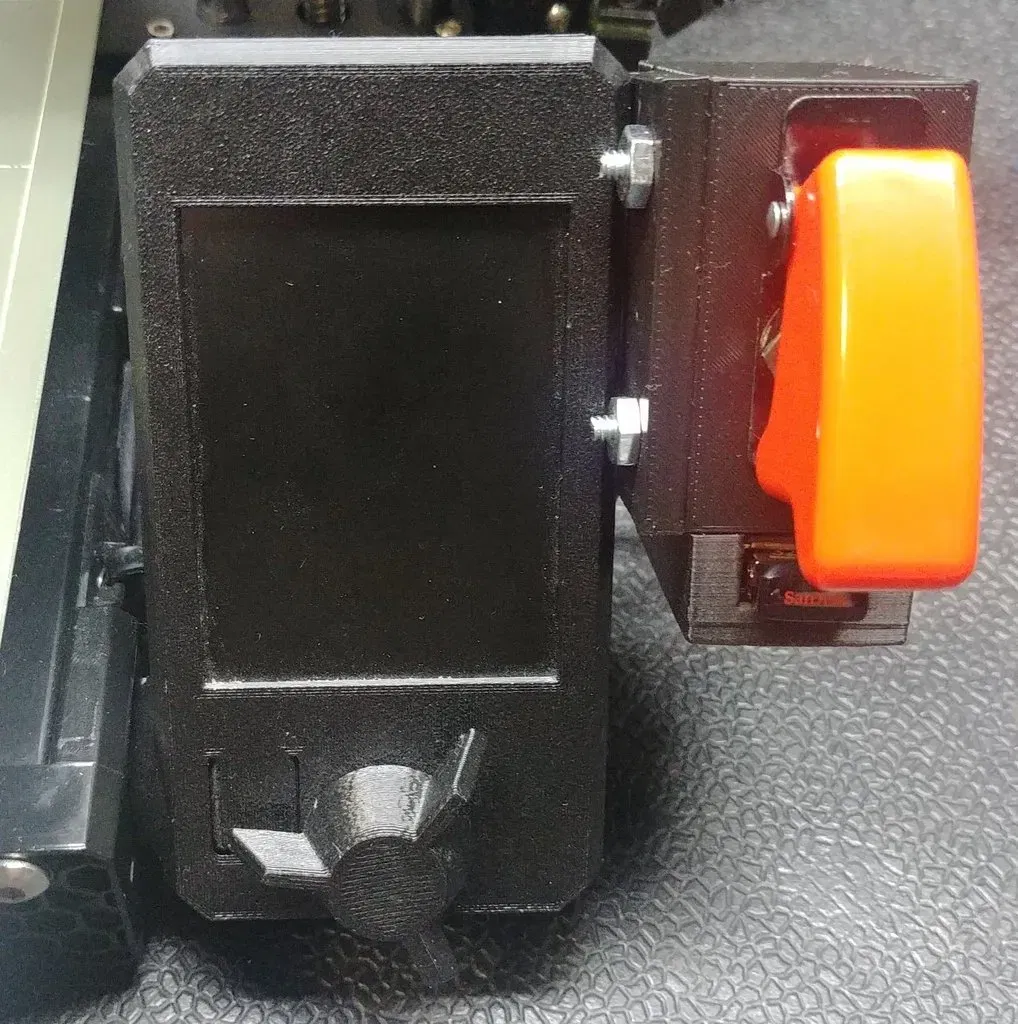

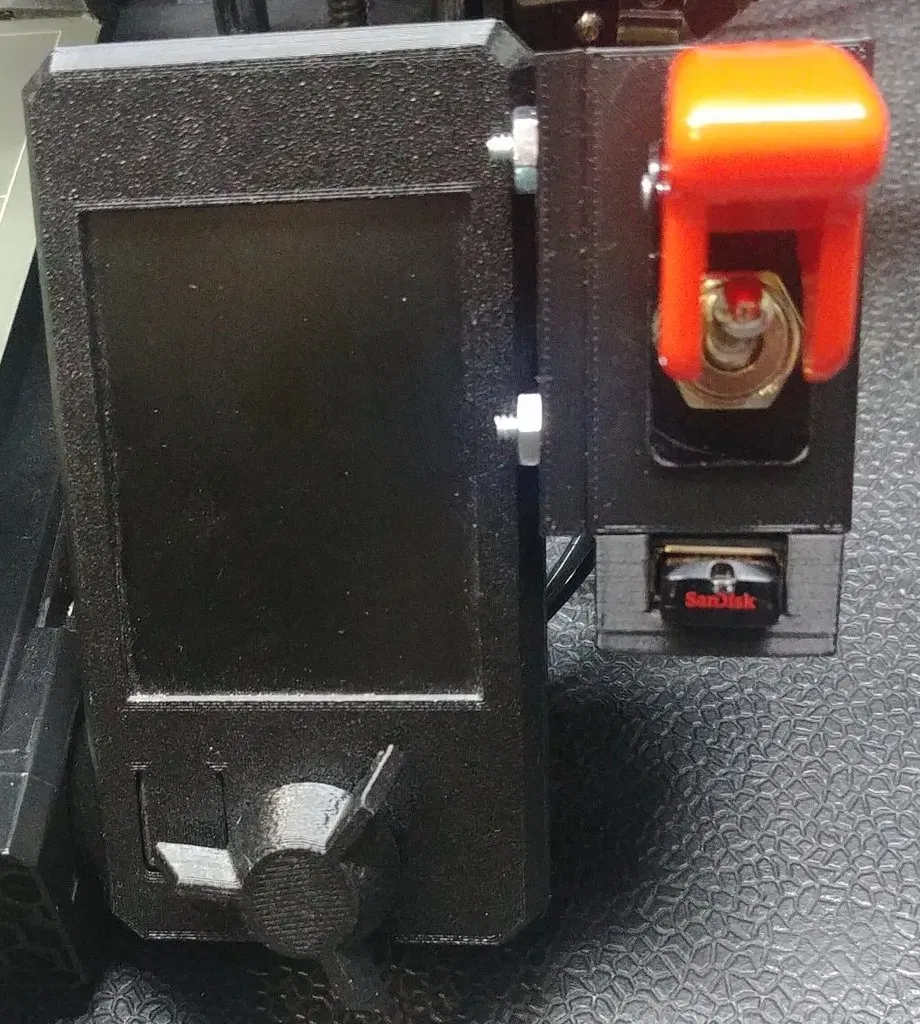

Công tắc bật tắt tên lửa và cổng USB cho màn hình Prusa Mini

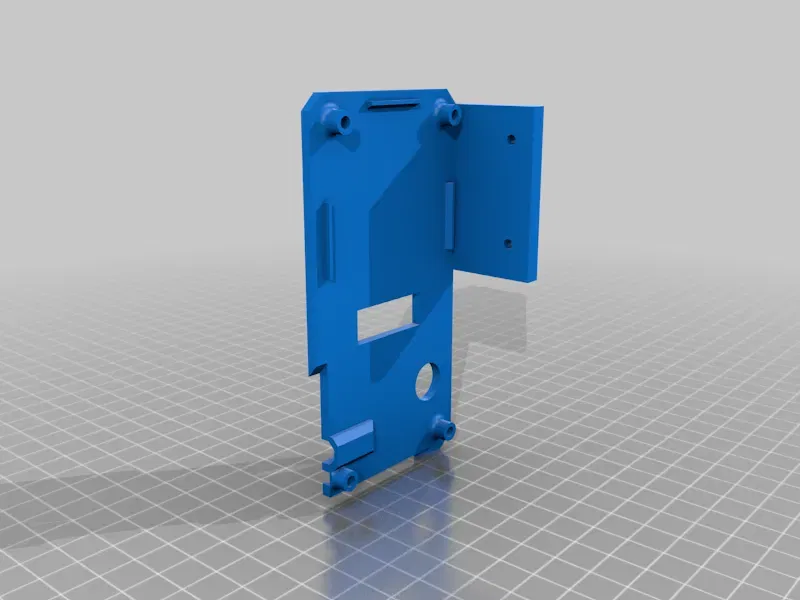

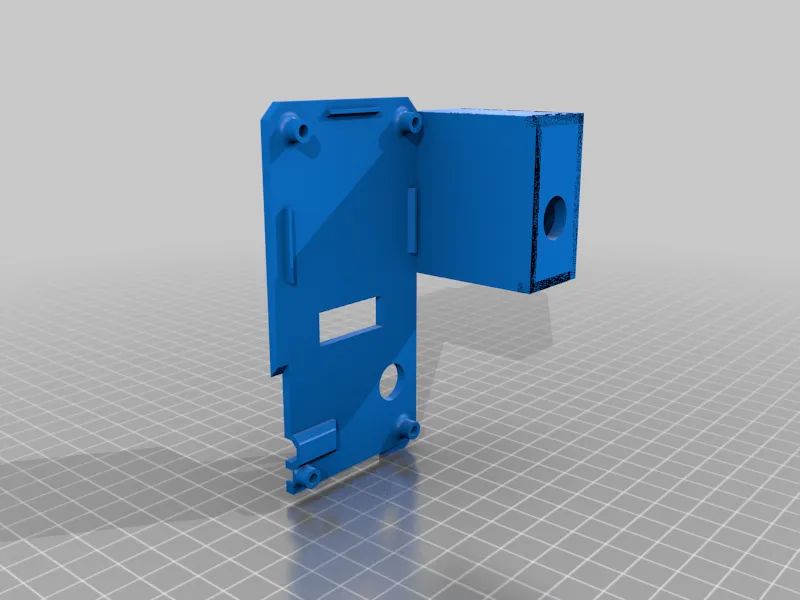

Remix của vỏ sau màn hình Prusa Mini của 4nthonylin (www.prusaprinters.org/prints/36645-prusa-mini-displaybox-cover-w-usb) để bao gồm một hộp công tắc cho công tắc gạt, và một giá đỡ tùy chọn cho cáp mở rộng USB. Mini rất tuyệt vời trong giới hạn của nó, nhưng vị trí của công tắc nguồn và cổng USB thì hơi bất tiện. CẢNH BÁO: Cài đặt sửa đổi này hoàn toàn do rủi ro của bạn. Tôi sẽ cung cấp liên kết cho những gì tôi đã sử dụng, nhưng tôi không phải là thợ điện và không thể đảm bảo độ an toàn của sửa đổi này. Nếu bạn cài đặt sai, hoặc ngay cả khi bạn cài đặt đúng nhưng tôi đã chỉ bạn đến các vật liệu sai, có nguy cơ làm ngắn mạch bo mạch của bạn và/hoặc gây ra hỏa hoạn. Đây là một sửa đổi khá đơn giản, nhưng nó yêu cầu phải cắt hoặc làm chảy một khe hoặc lỗ ở bên hông của hộp chứa bo mạch để cung cấp lối thoát cho các dây nguồn bổ sung. Ngoài ra, việc loại bỏ công tắc gốc sẽ để lại một lỗ hình chữ nhật qua đó bạn có thể đi dây. Vật liệu cần thiết: - x4 bu lông M3x12mm để thay thế 4 bu lông OEM ngắn hơn giữ bảng hiển thị trong vỏ của nó

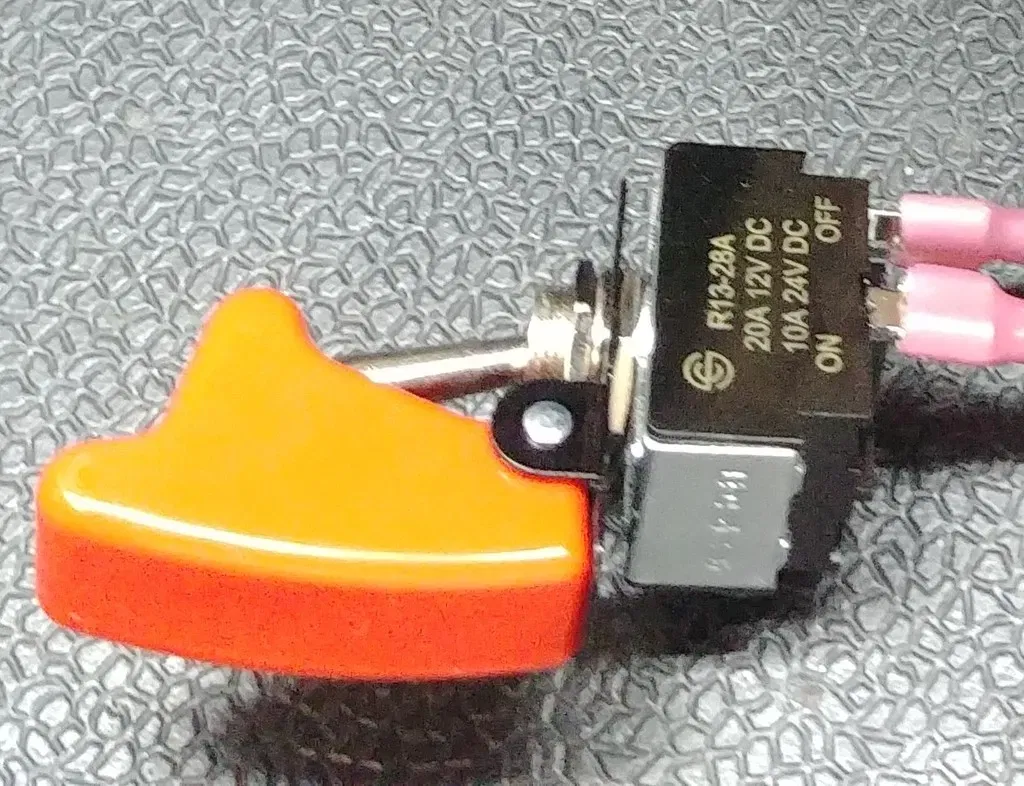

• x1 công tắc gạt có định mức phù hợp, với một chân ren 12.5mm (0.5in). Tôi đã sử dụng cái này: www.amazon.com/gp/product/B000GTMUUI
• x2 đầu nối cái Spade có kích thước phù hợp cho công tắc gạt bạn mua (công tắc liên kết sử dụng đầu nối 6.37mm (0.25in))
• x2 đầu nối cái Spade 4.8mm (0.189in) để gắn vào bảng của Mini
• x2 đoạn dây đồng bện chịu nhiệt 12g-19g (Tôi đã sử dụng 14g vì cửa hàng phần cứng địa phương có nó theo foot), khoảng 50cm (20in) mỗi cái sẽ cho đủ độ dài để chạy chúng dọc theo đường ray dưới giường.
• Nếu sử dụng v2: x2 bu lông #6-32 x 0.5in và x2 đai ốc để gắn hộp công tắc vào giá đỡ trên màn hình (đây là kích thước tôi có sẵn, nhưng bu lông M3 x 12mm có kích thước tương tự cũng nên hoạt động). Đối với cáp mở rộng USB tùy chọn: - x1 cáp mở rộng USB (Uốn lên, chiều dài 50cm) www.ebay.com/itm/233628431217
• x2 đinh vít #6-32 x 1in (đây là những gì tôi có sẵn, mặc dù các đinh vít M3 x 25mm có kích thước tương tự cũng sẽ hoạt động) và x2 đai ốc để gắn khối USB Tôi cũng đã sử dụng x2 giá đỡ cáp dán như thế này www.ebay.com/itm/142847677858 với miếng dán đã được gỡ bỏ và gắn vào bên cạnh của đường ray dưới giường bằng T-Nuts để quản lý cáp - x2 M5 T-Nuts www.thingiverse.com/thing:3663001 để cố định các giá đỡ cáp

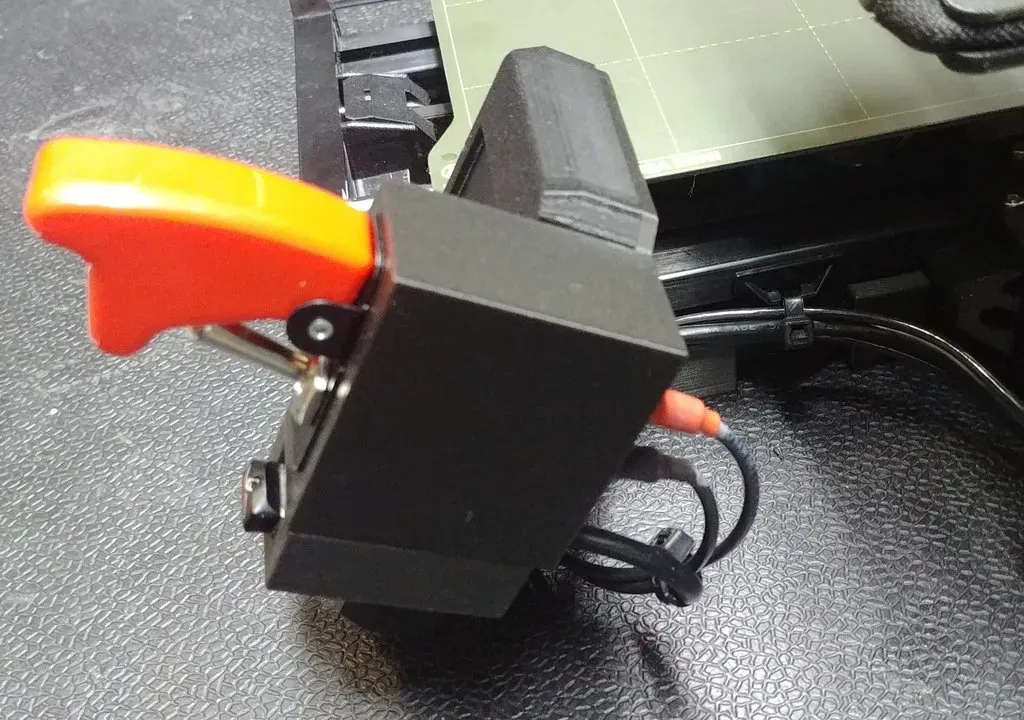

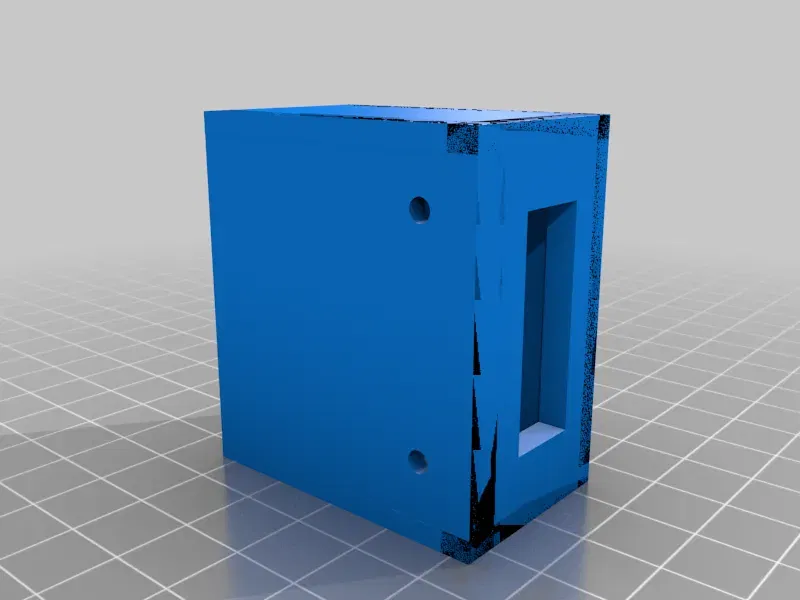

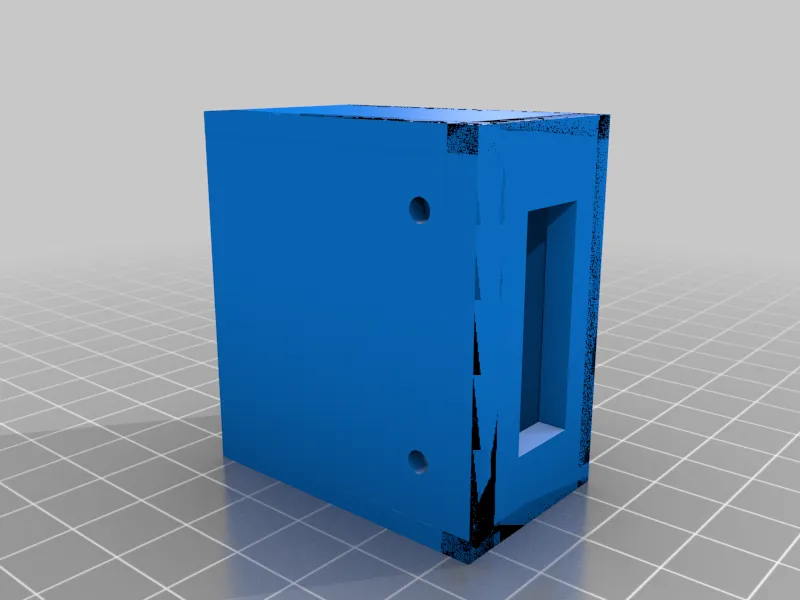

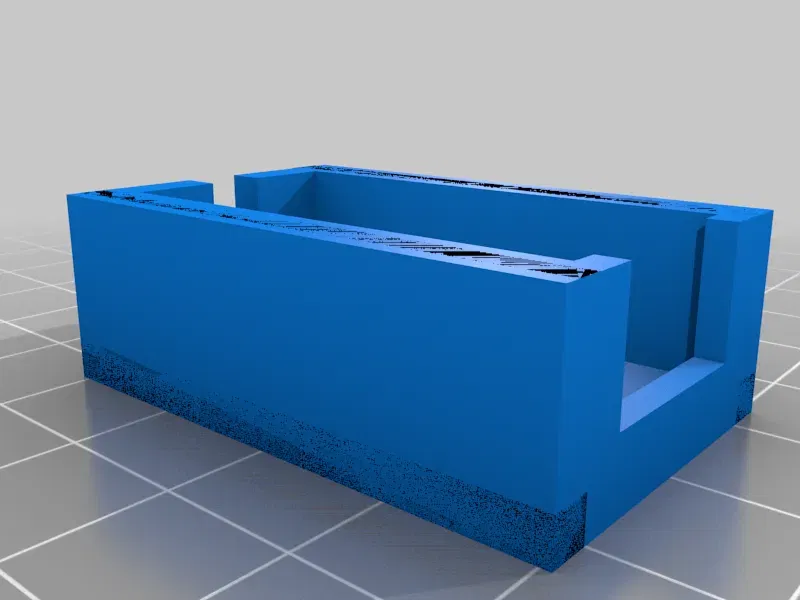

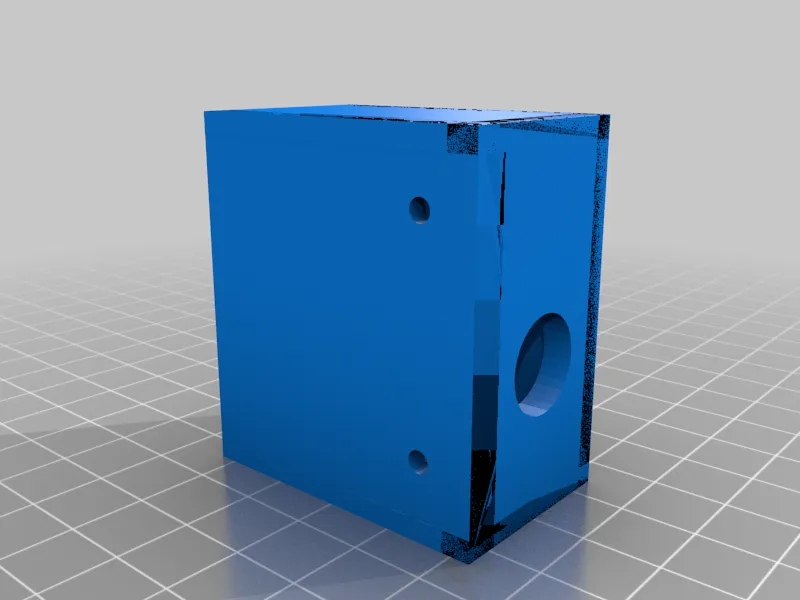

• x2 đinh vít M5x10mm để cố định các giá đỡ cáp ### Cài đặt in Bệ: Không Hỗ trợ: Có Độ phân giải: 200 Mật độ: 15 Vật liệu: PLA Ghi chú: Đối với v1: In vỏ với hỗ trợ Đối với v2: In màn hình với giá đỡ không cần hỗ trợ, in bất kỳ hộp chuyển mạch nào với hỗ trợ. In khối USB tùy chọn, không cần hỗ trợ Gỡ dây nguồn khỏi Prusa Mini trước khi bắt đầu Gỡ vỏ để truy cập vào bảng mạch Nấu chảy hoặc cắt một lỗ ở bên hông của hộp bảng mạch mà dây có thể đi qua. Hãy rất cẩn thận không làm hỏng bất kỳ dây nào hiện có! Cẩn thận gỡ bỏ hai dây ngắn kết nối công tắc nguồn hiện có với bảng mạch và để chúng cùng với các bộ phận máy in dự phòng của bạn. Bấm một đầu kết nối spade của mỗi kích thước vào hai đầu của cả hai đoạn dây. Tôi cũng đã sử dụng ống co nhiệt qua kết nối để không còn kim loại nào lộ ra ngoài. Cài đặt công tắc gạt vào hộp chuyển mạch qua lỗ. Tôi đã mài bỏ tab trên tấm công tắc để có thể định hướng công tắc ngược lại với dự định, để vị trí BẬT có thể được che lại và nắp phải được mở ra để tắt máy in. Nếu sử dụng khối mở rộng USB tùy chọn, hãy đặt đầu cáp vào khối và sau đó gắn nó vào đáy của hộp chuyển mạch bằng các đinh vít 25mm (1in). Nếu bạn sử dụng dây USB mà tôi đã liên kết, bạn sẽ phải cắt bớt một phần của phần bảo vệ căng ở đầu cáp để tạo chỗ cho các đinh vít. Khi đã sẵn sàng, hãy cắm lại dây nguồn. Bật công tắc và cầu nguyện. Nếu mọi thứ đều ổn, hãy đặt lại nắp lên bo mạch chủ. Nếu bạn cần thay đổi kích thước lỗ cho một công tắc khác: sử dụng Blender để mở "Switchbox v2 Rectangular Rocker (Resizable).blend" hoặc "Switchbox v2 Round Post (Resizable).blend", thay đổi kích thước lỗ cắt công tắc theo nhu cầu của bạn, sau đó "áp dụng" sự khác biệt boolean vào bảng điều khiển phía trước, sau đó xóa lỗ cắt công tắc. Lưu ý rằng nếu bạn đang sử dụng công tắc rocker hình chữ nhật, bạn cũng có thể cần làm cho bảng điều khiển phía trước mỏng hơn một chút so với độ dày hiện tại là 4mm (nhưng hãy cẩn thận để không làm nó quá mỏng, nếu không nó sẽ bị nứt khi bạn đẩy công tắc vào). CẬP NHẬT 2021.08.07 - Tôi đã tạo ra một phiên bản tốt hơn với một hộp công tắc riêng biệt được bắt vít vào một giá đỡ. Điều này cho phép hộp công tắc được lùi về phía sau. Phiên bản đầu tiên là một khối duy nhất, nhưng phải tiến xa về phía trước để có thể in phẳng. Tôi cũng đã tạo ra một hộp công tắc với lỗ cắt hình chữ nhật mà nên hoạt động cho các công tắc rocker nhỏ hơn. Cũng bao gồm các tệp Blender nếu bạn cần thay đổi kích thước lỗ cho công tắc mà bạn có.
