Máy mài tungsten cho Dremel với kho lưu trữ collet

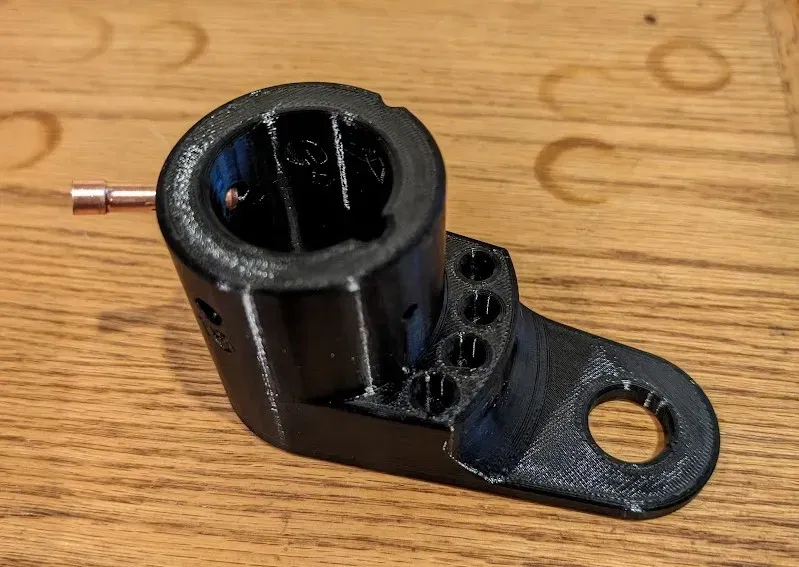

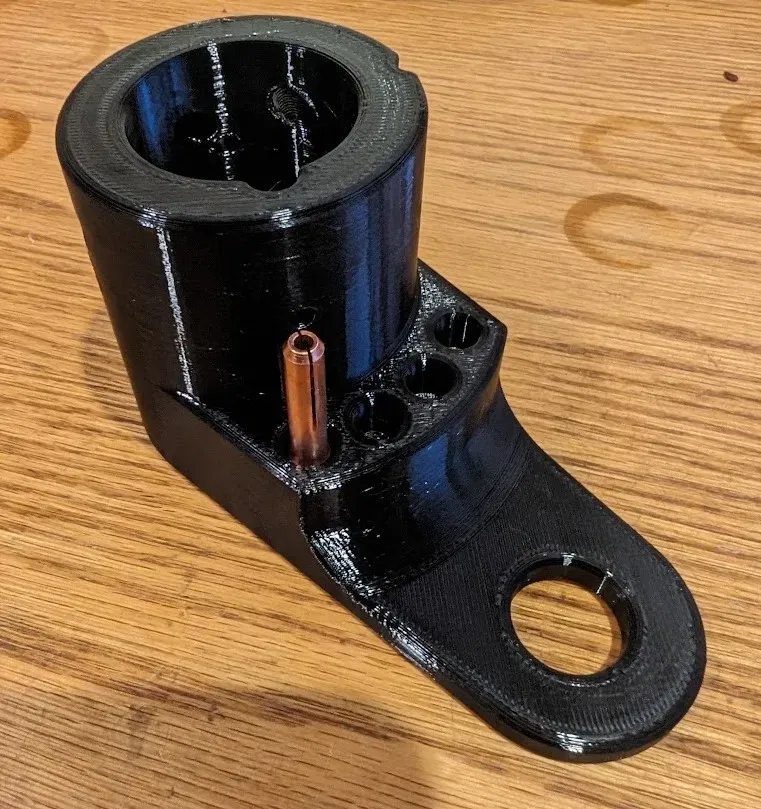

Sau khi sử dụng các jig mài tungsten in và mua sẵn sử dụng ốc vít khoan, tôi đã tìm thấy phiên bản remix của SchmitzBert về máy mài Clough42 sử dụng đầu collet TIG. Thật tuyệt vời! Tôi đã in một cái và mua bánh mài kim cương có kích thước phù hợp. Nó mài tungsten rất tốt, và tôi biết đường kính và góc mà tôi đang sử dụng. Thật không may, nó không vừa với bàn của tôi, cái tab hơi ngắn một chút. Tôi đã thêm một chút chiều dài cho tab, và sau đó với không gian bổ sung, tôi quyết định lưu trữ trên bo mạch 4 collet sẽ là một bổ sung tốt.

Tôi đã in phiên bản thử nghiệm của mình với Esun PETG, có vẻ như hoạt động ổn. Tôi có một MK4, sử dụng vòi phun 0.4. Điều này được in với chiều cao lớp 0.2, 3 biên và 20% độ đặc. Có lẽ tôi sẽ in lại với một chút CF PETG vào một ngày nào đó, nhưng tôi không muốn sử dụng điều đó cho đến khi tôi biết thiết kế hoạt động như mong muốn.

Mọi lỗi là của tôi, tôi không phải là chuyên gia với F360. Tôi đã đính kèm tệp F3D nếu các collet của bạn có kích thước khác với của tôi. Của tôi là collet ngắn kiểu CK với đường kính lớn là 0.25", vì vậy tôi đã làm các lỗ có đường kính 0.26".

[Chỉnh sửa 11/1/23]

Sau khi in và sử dụng nó, tôi quyết định rằng các lỗ collet hơi lỏng cho các collet của tôi, vì vậy tôi đã giảm đường kính lỗ xuống 0.010". Phiên bản này hoạt động tốt hơn nhiều cho tôi. Đã tải lên một lỗ nhỏ 3mf nếu ai đó quan tâm.
