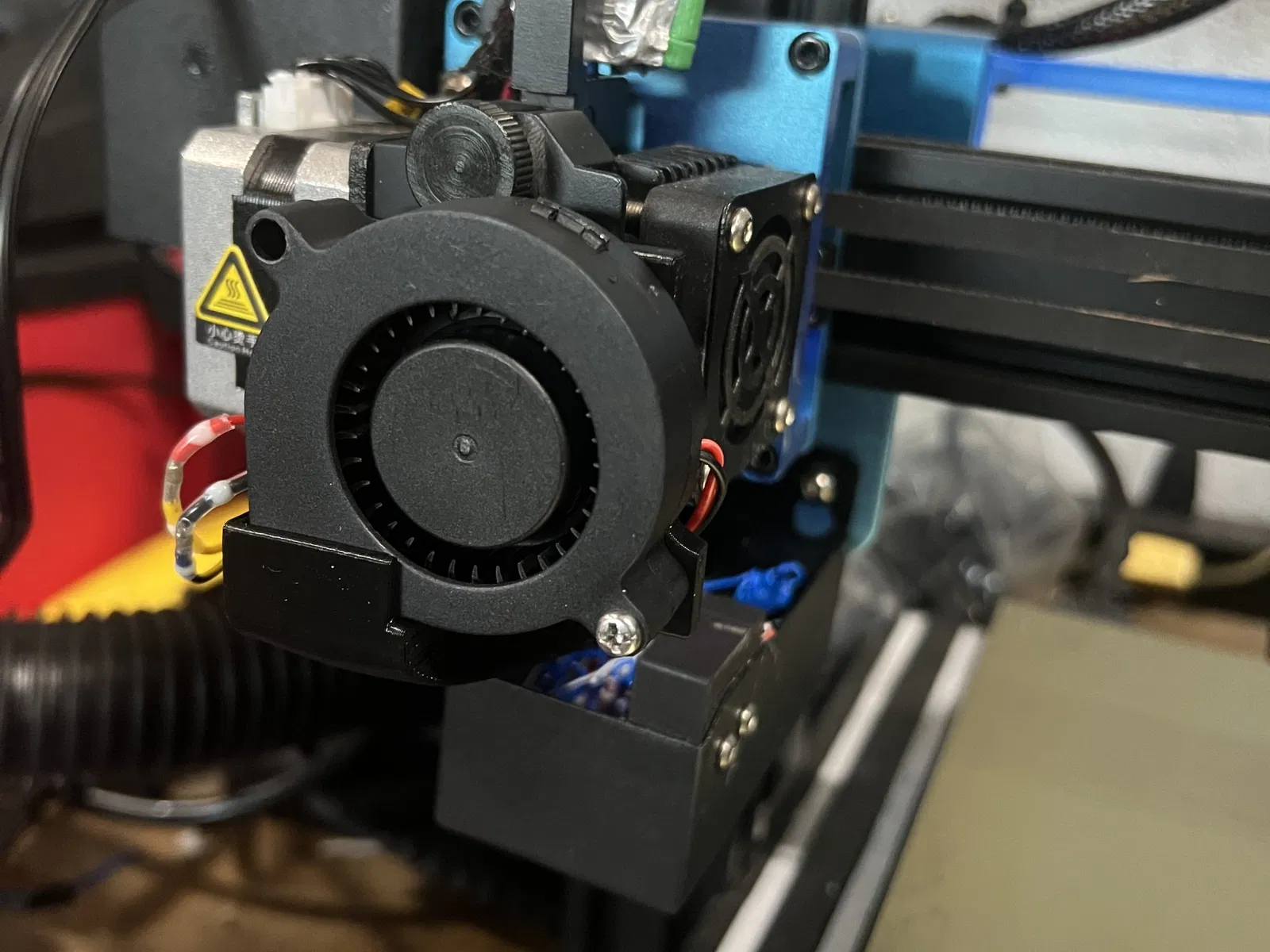

Ống dẫn quạt cho máy in 3D Sovol Sv04 với quạt 5015 24v

Những cái này có cùng hình học bên trong nhưng có vị trí lỗ vít khác nhau để chúng có thể căn chỉnh với vòi phun.

Điều này không làm giảm không gian in gương hoặc bản sao của bạn.

Ống dẫn quạt bên phải cần có 2x miếng đệm được in, nhưng bên trái thì không.

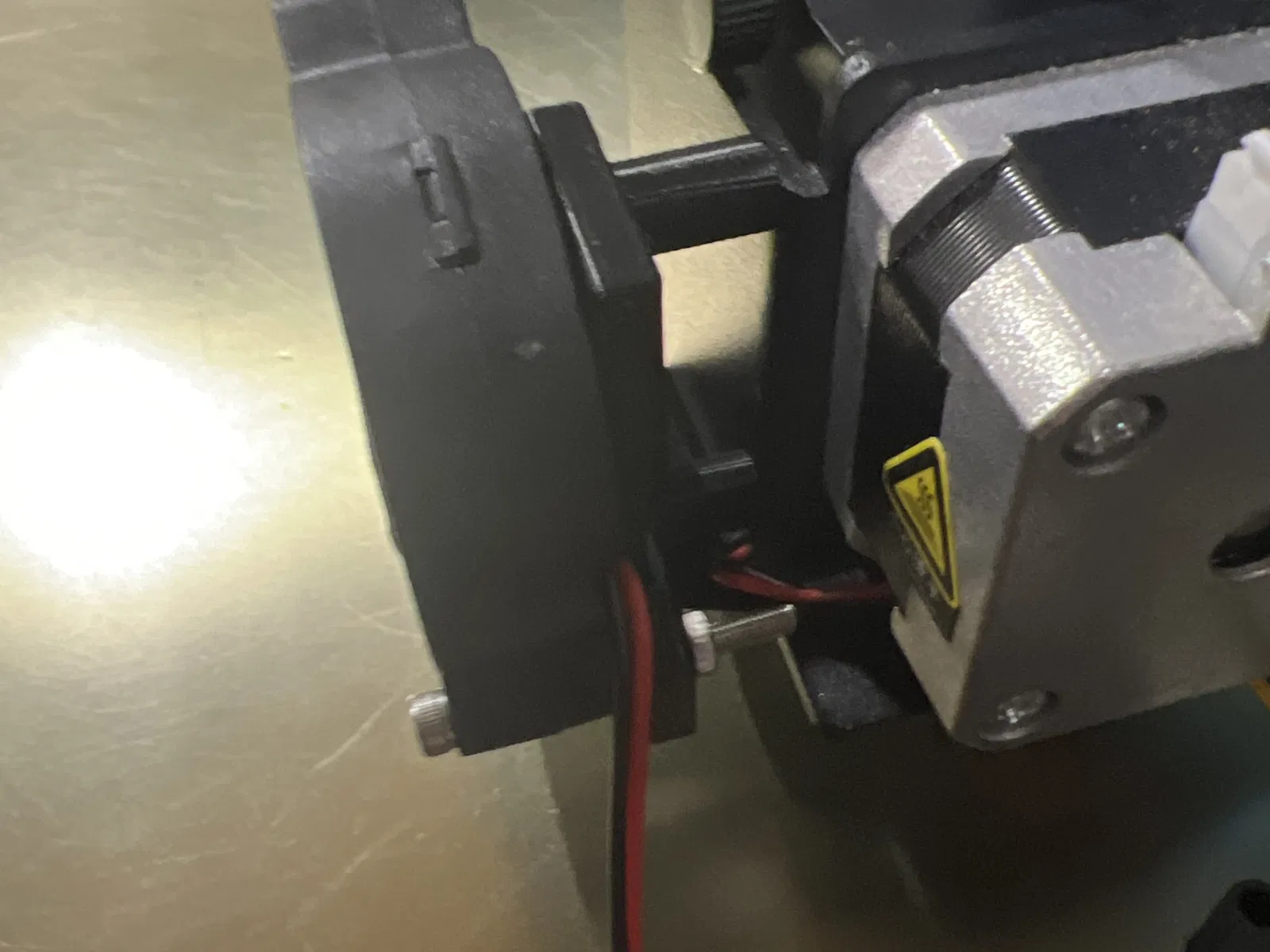

Tôi đã sử dụng vít m3 để gắn chúng vào tấm gắn sẵn có.

2x 8mm (có thể dài hơn một chút) *sử dụng trên ống dẫn bên trái

2x 25mm *sử dụng trên cả hai quạt

2x đai ốc (tùy chọn Điều này giữ vào vít quạt mà không quá quan trọng)

2x 20mm (đã được sử dụng lại từ các giá đỡ quạt ban đầu) *sử dụng ở bên phải

Tôi đã in chúng bằng petg để chịu nhiệt, nhưng ai đó đã nói rằng với một số băng nhôm trên pla, chúng có thể sống sót.

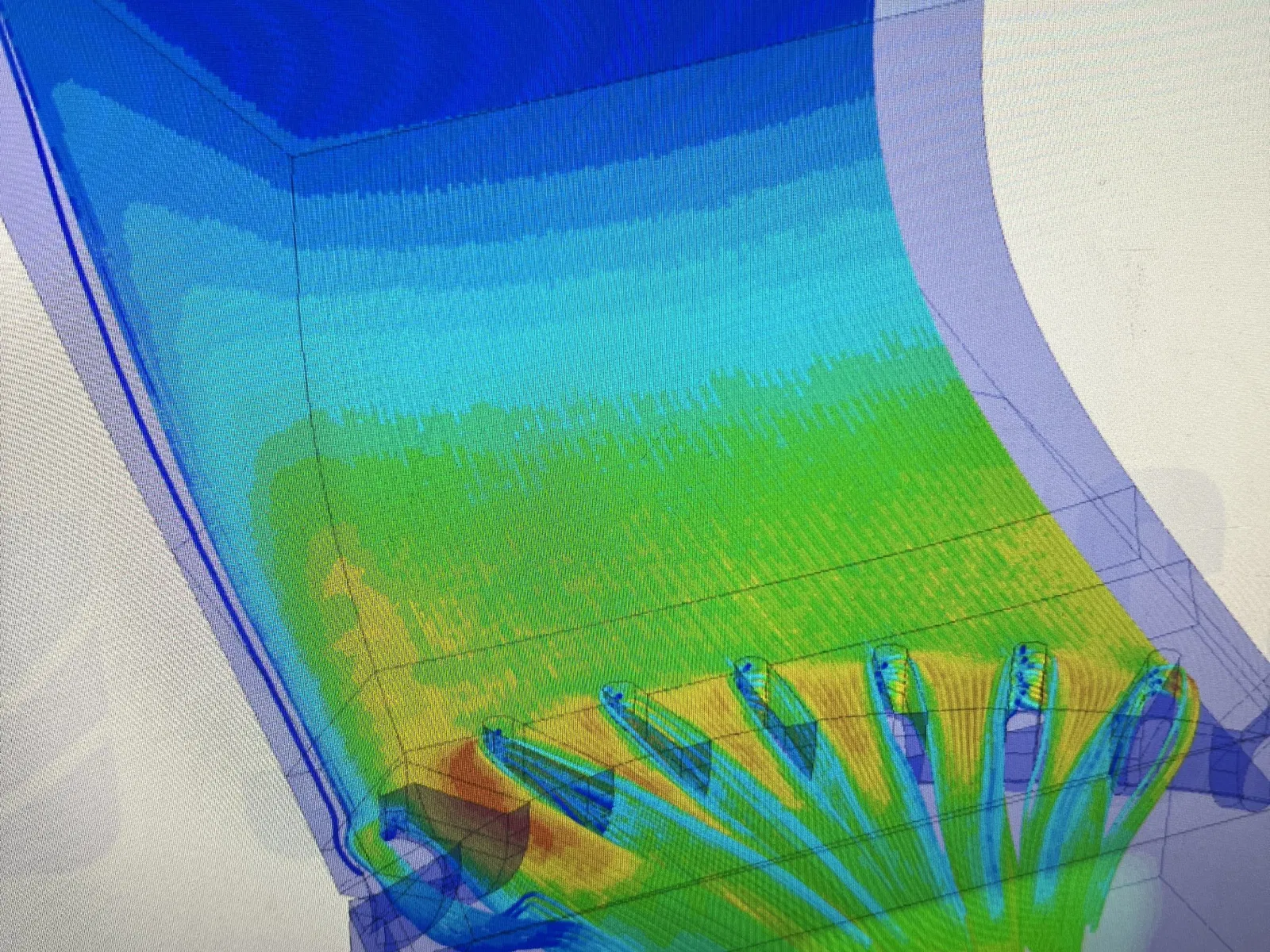

đã thực hiện một mô phỏng cfd cho vui.
