Giá đỡ khoan lỗ counterbore cho thanh V-Slot 2020/2040

Chức năng chính của cái jig này là giúp căn chỉnh và tạo lỗ khoan counterbore trên các thanh V-Slot của OpenBuilds để tạo ra các mối nối mù. Các lỗ counterbore được tạo ra bằng cách sử dụng một mũi khoan hai giai đoạn, tạo ra một lỗ 5mm và một lỗ counter bore 9.0mm. Cái jig có thể được sử dụng cho các thanh V-Slot 2020 hoặc 2040 và cho phép nhiều cách căn chỉnh vị trí. Vị trí lỗ khi căn chỉnh với cạnh của thanh V-Slot sẽ có độ lệch 10.0mm từ cạnh với các lỗ cách nhau 20.0mm.

Tôi đã tìm thấy mũi khoan bằng cách tìm kiếm trên Amazon.com với từ khóa sau:

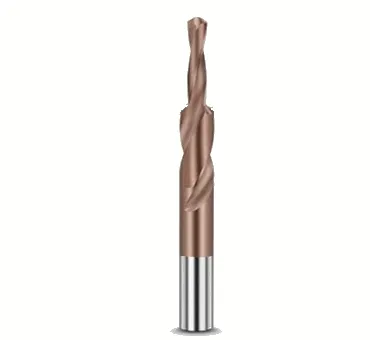

Mũi khoan bước hai Cobalt M5(5.5-9.0) Xem hình ảnh để tham khảo.

Cách sử dụng:

1. Bắt đầu bằng cách gắn cái jig ở cuối thanh nhôm để mũi khoan có thể được điều chỉnh độ sâu.
2. Điều chỉnh mũi khoan để cắt đều với trung tâm của thanh nhôm.

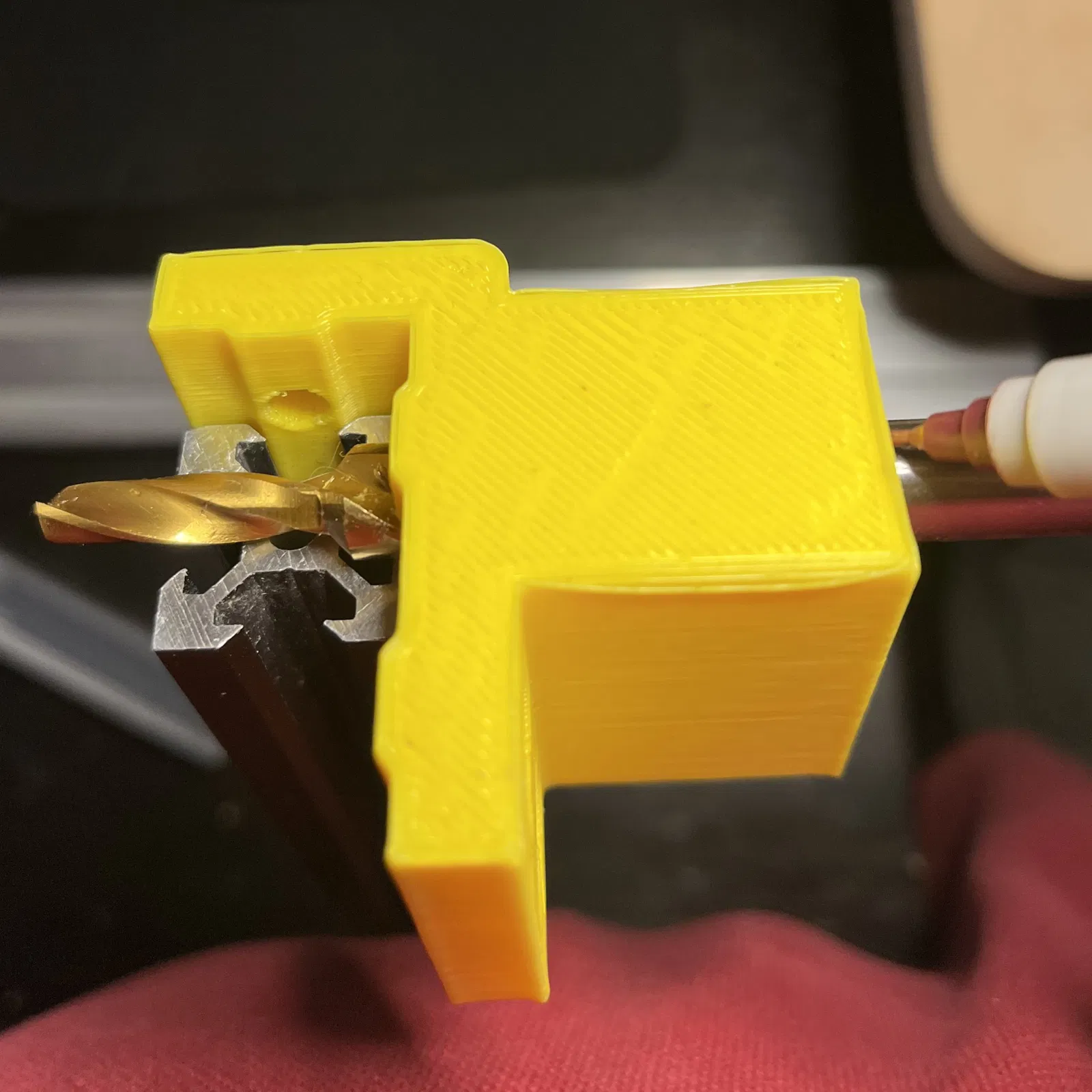

3. Đánh dấu độ sâu của mũi khoan bằng bút đánh dấu hoặc băng dính. (Xem hình ảnh)
4. Gắn cái jig tại vị trí mà bạn muốn khoan. Tôi khuyên bạn nên sử dụng hai điểm gắn để có kết nối chắc chắn với thanh.
5. Đặt mũi khoan vào kẹp của máy khoan của bạn, và điều chỉnh sao cho dấu được tạo ra ở bước 3 bằng với kẹp.
6. Khoan các lỗ.
7. Điều chỉnh độ sâu khoan khi cần thiết.

Ấn tượng tổng thể:

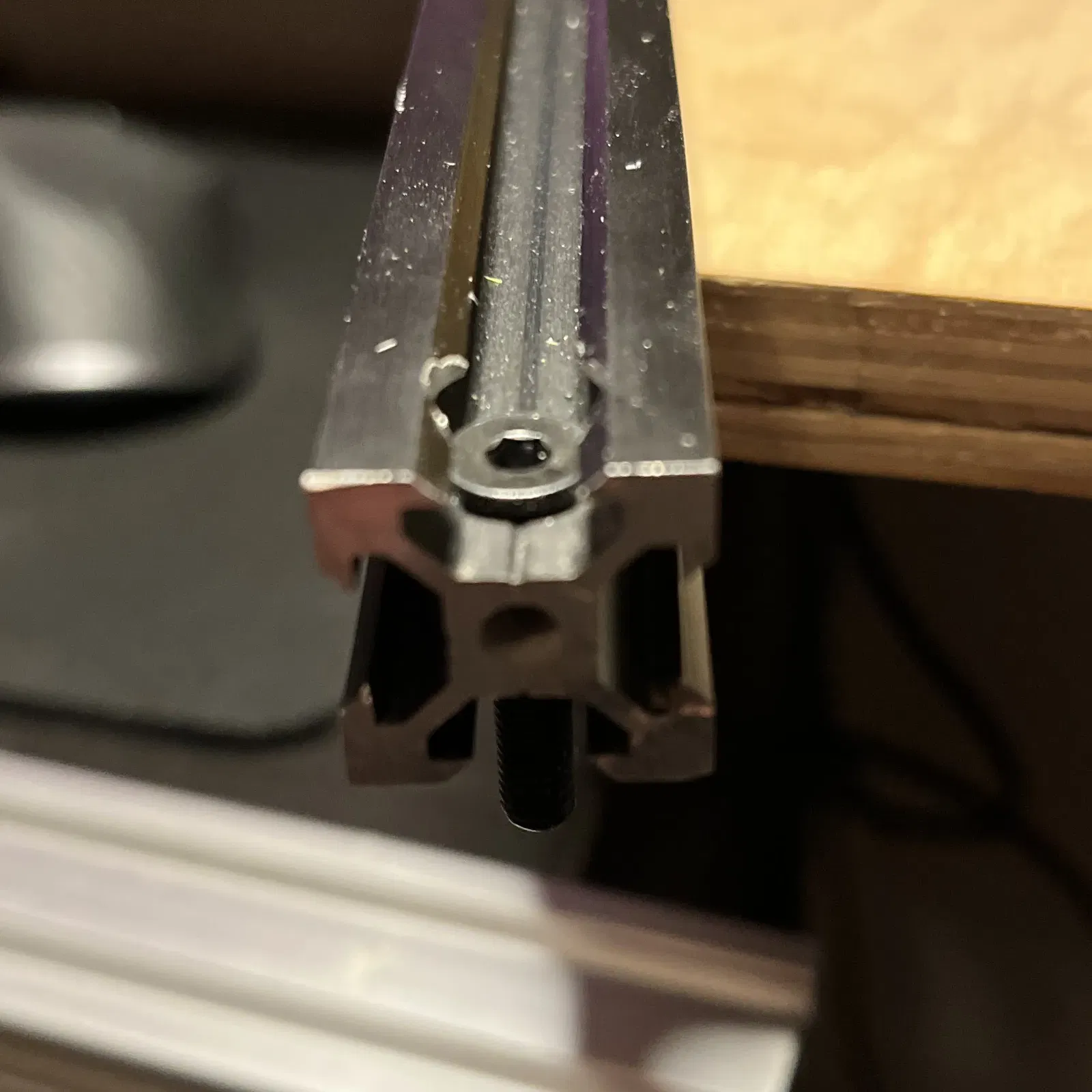

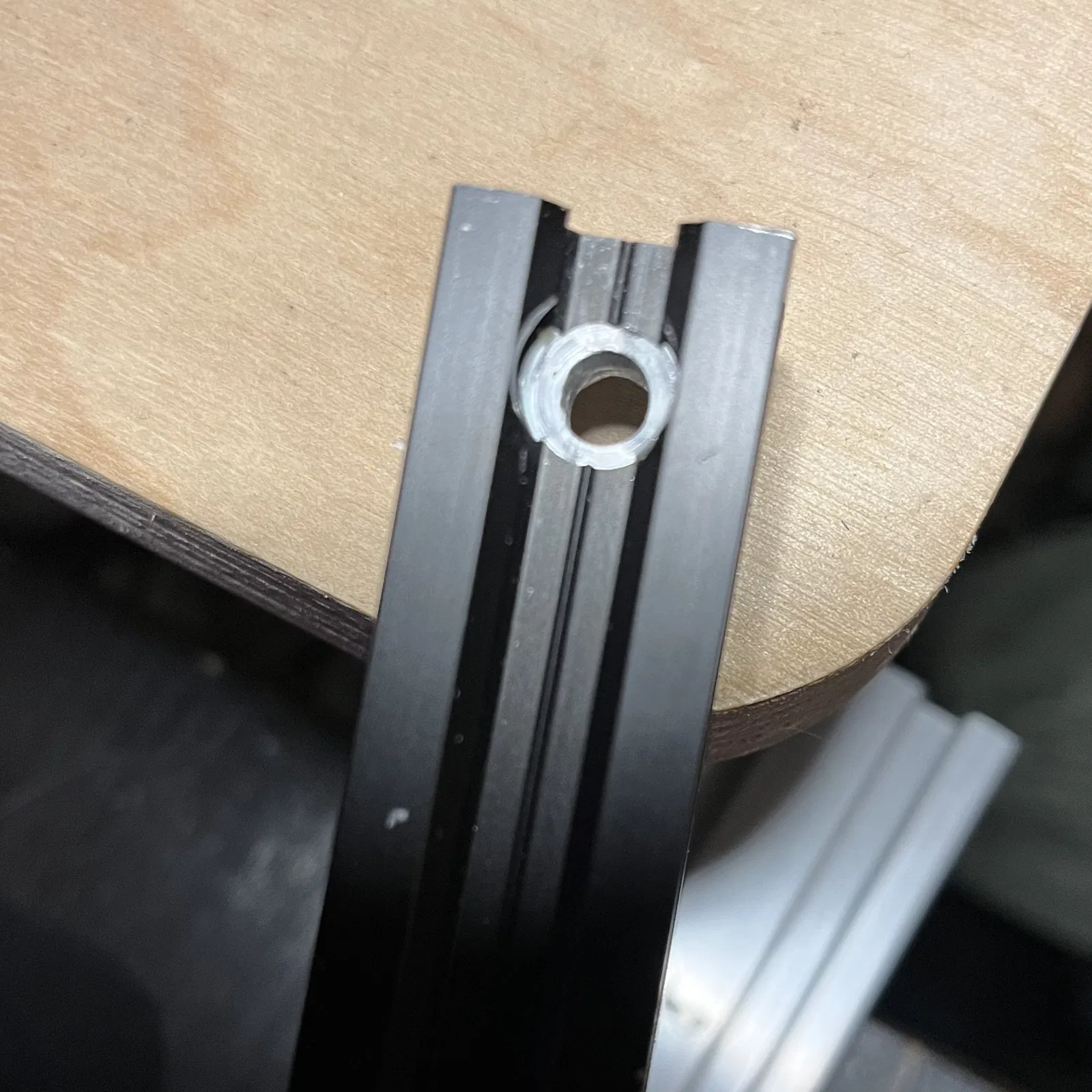

Tôi cảm thấy cái jig này hoạt động tốt cho nhu cầu của tôi, tuy nhiên khi khoan, mũi khoan có xu hướng bị kẹt. Ngoài ra, mũi khoan có một chút thon nhỏ mà tôi cá nhân không thích, nhưng điều đó không làm giảm đi mục đích sử dụng. Mẫu này không được thiết kế để sử dụng cho các thiết kế mà bạn muốn thêm con lăn vào, vì nó sẽ khiến chúng bị trượt do lỗ counterbore cắt vào v-slot. Vấn đề này có thể thấy trong các hình ảnh được cung cấp.

Cài đặt máy in:

Chiều cao lớp: 0.4

Độ đầy: 50%

Vật liệu: PLA

Hỗ trợ: Có
