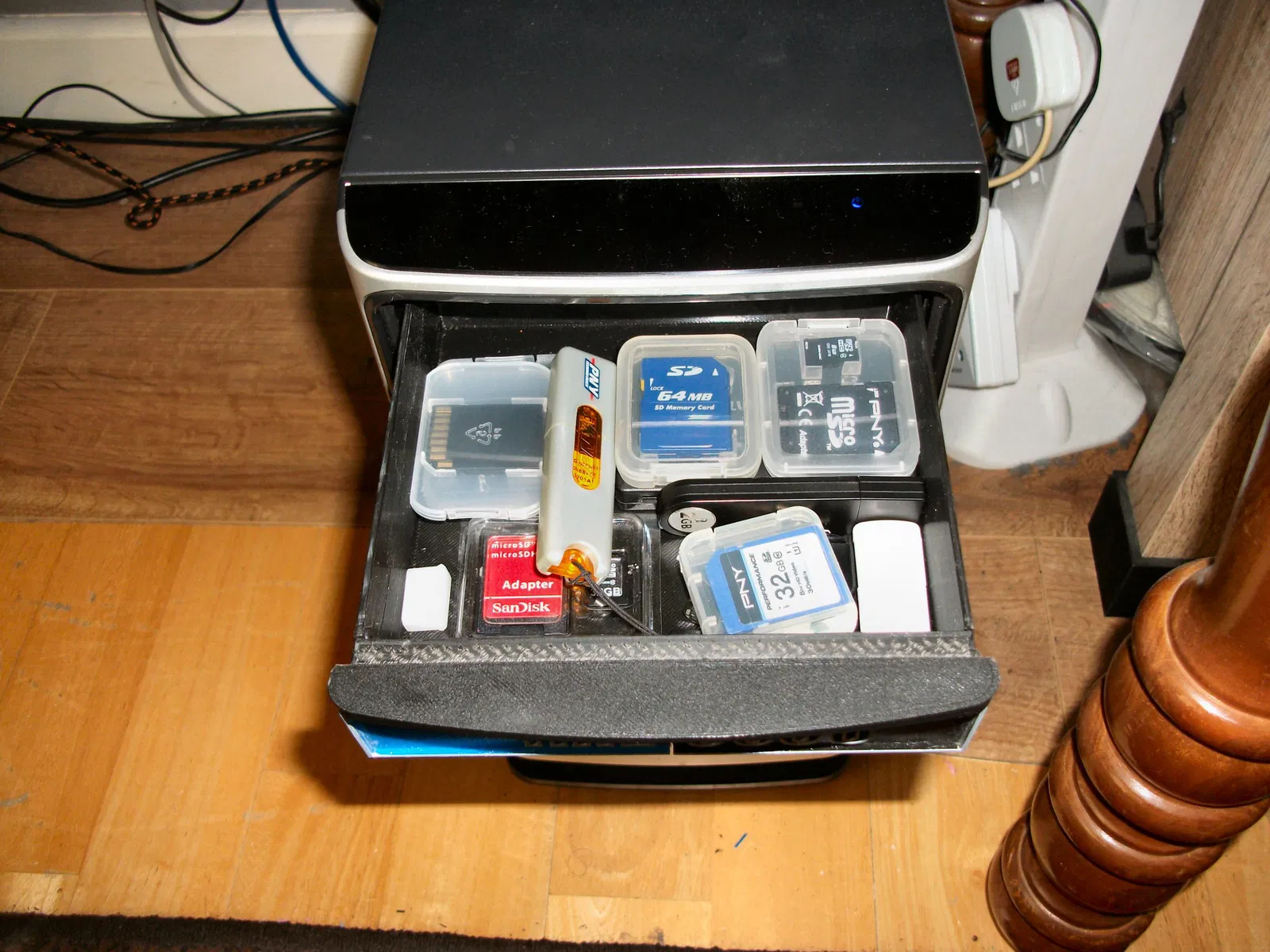

Đơn vị ngăn kéo cho ổ đĩa và gắn huy hiệu

Thiết kế này có thể được sử dụng mà không cần thêm huy hiệu, nhưng điều đó sẽ dẫn đến việc mặt trước ngăn kéo bị lún. Mặt khác, bạn có thể sử dụng không gian cho một thiết kế huy hiệu của riêng bạn.

Sau khi điều chỉnh kích thước huy hiệu HAL9000 của Reactron (Thing 579607) để làm đẹp cho mặt trước của vỏ máy tính cổ của tôi, tôi đã ở trong trạng thái tự mãn. Nhưng có điều gì đó làm tôi bận tâm: Có không gian lãng phí phía sau tấm che mà có thể được sử dụng tốt hơn trong môi trường hạn chế không gian của tôi.

Trong thời đại của các khoang ổ đĩa dư thừa, tôi nghĩ rằng tôi không thể là người duy nhất nhận thấy không gian lãng phí này, vì vậy tôi đã thực hiện một tìm kiếm nhanh trên Thingiverse. Quả thật, có một số đơn vị ngăn kéo khác nhau được thiết kế bởi những người khác.

Tất cả đều là những thiết kế tuyệt vời, nhưng tôi muốn giữ huy hiệu HAL mới của mình như một đặc điểm nổi bật. Tôi cũng muốn sử dụng tất cả không gian có sẵn (một số chỉ sử dụng một nửa), và tôi muốn phần cứng cố định được giữ ở mức tối thiểu.

Mặc dù các linh kiện bên trong máy tính của tôi trung bình khoảng 3 năm tuổi, nhưng vỏ máy tính thì có từ giữa những năm 2000. Đây là thời điểm mà các khối hình chữ nhật màu be của máy trợ thính cuối cùng đã nhường chỗ cho việc sử dụng màu sắc và hình dạng một cách thẩm mỹ (và không phải chờ đợi lâu nữa!).

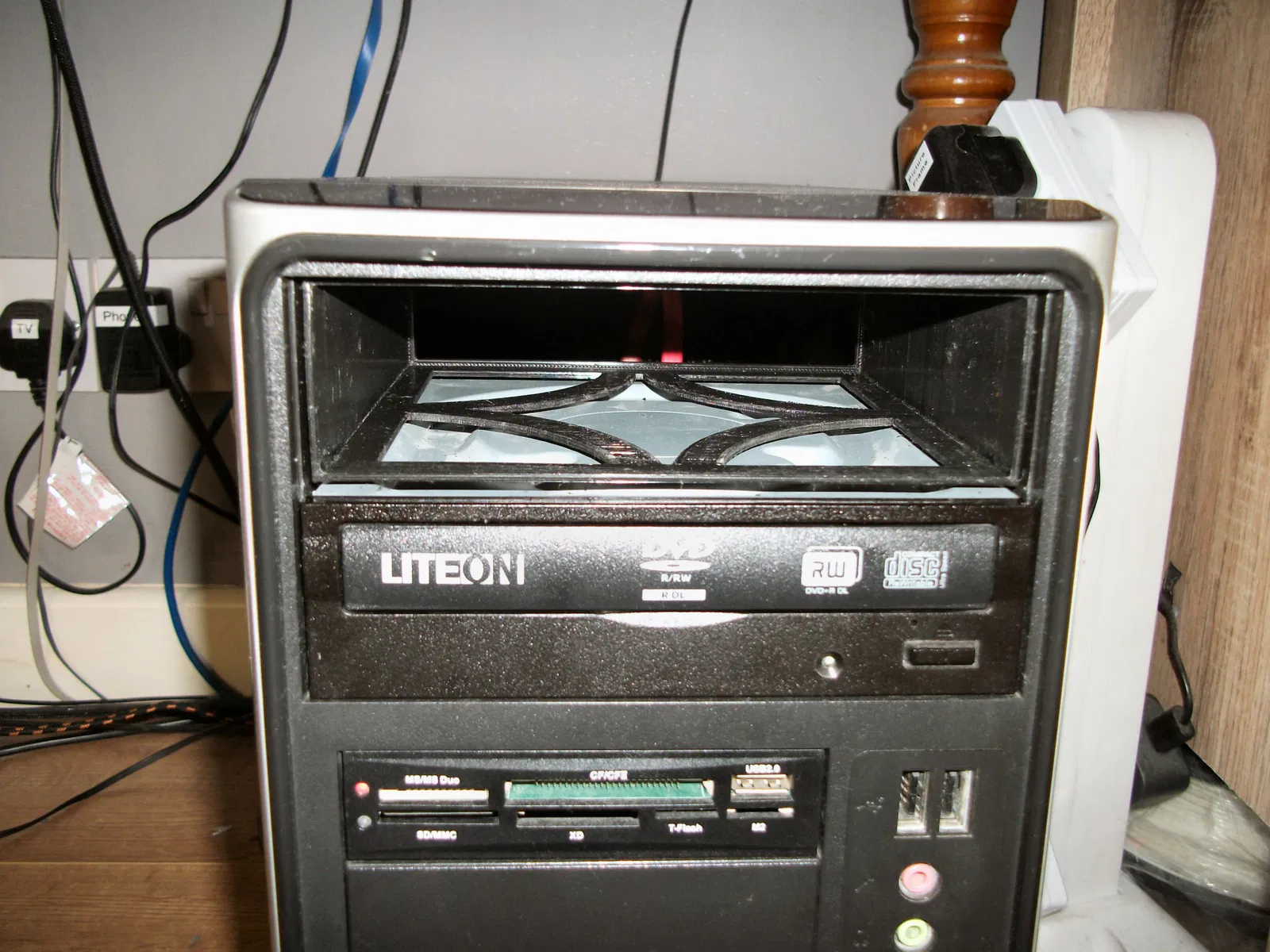

Vì vậy, vỏ máy của tôi có thiết kế mặt cong đặc trưng cho phép tôi sử dụng phần trên của khoang ổ đĩa để tích hợp một tay cầm rất hữu ích. Hơn nữa, nó không nhô ra như một ngón tay cái đau đớn, và tránh việc tạo ra một cái 'lỗ' lớn ở phía trước (có lẽ để cho mọi thứ rơi ra!).

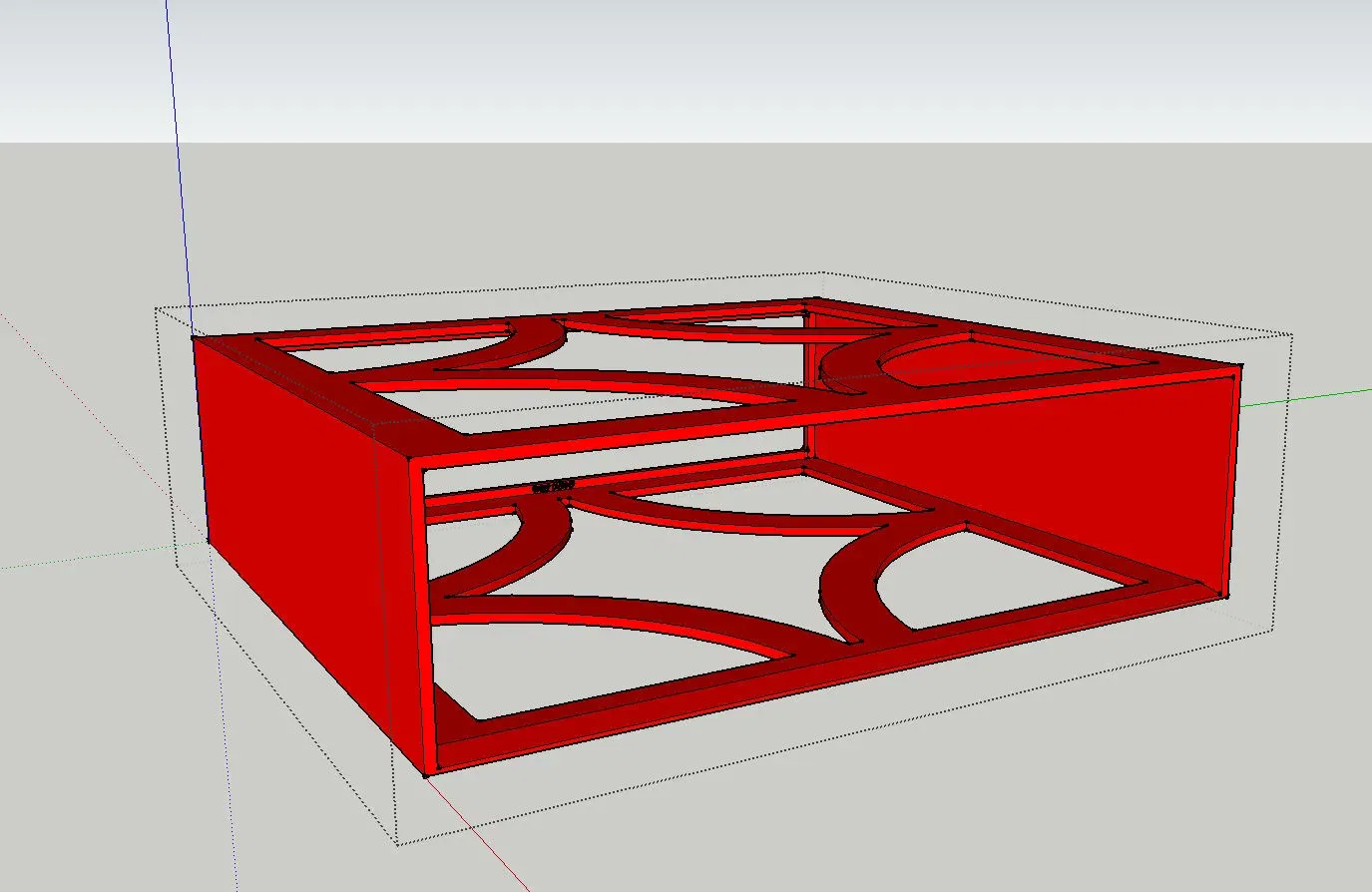

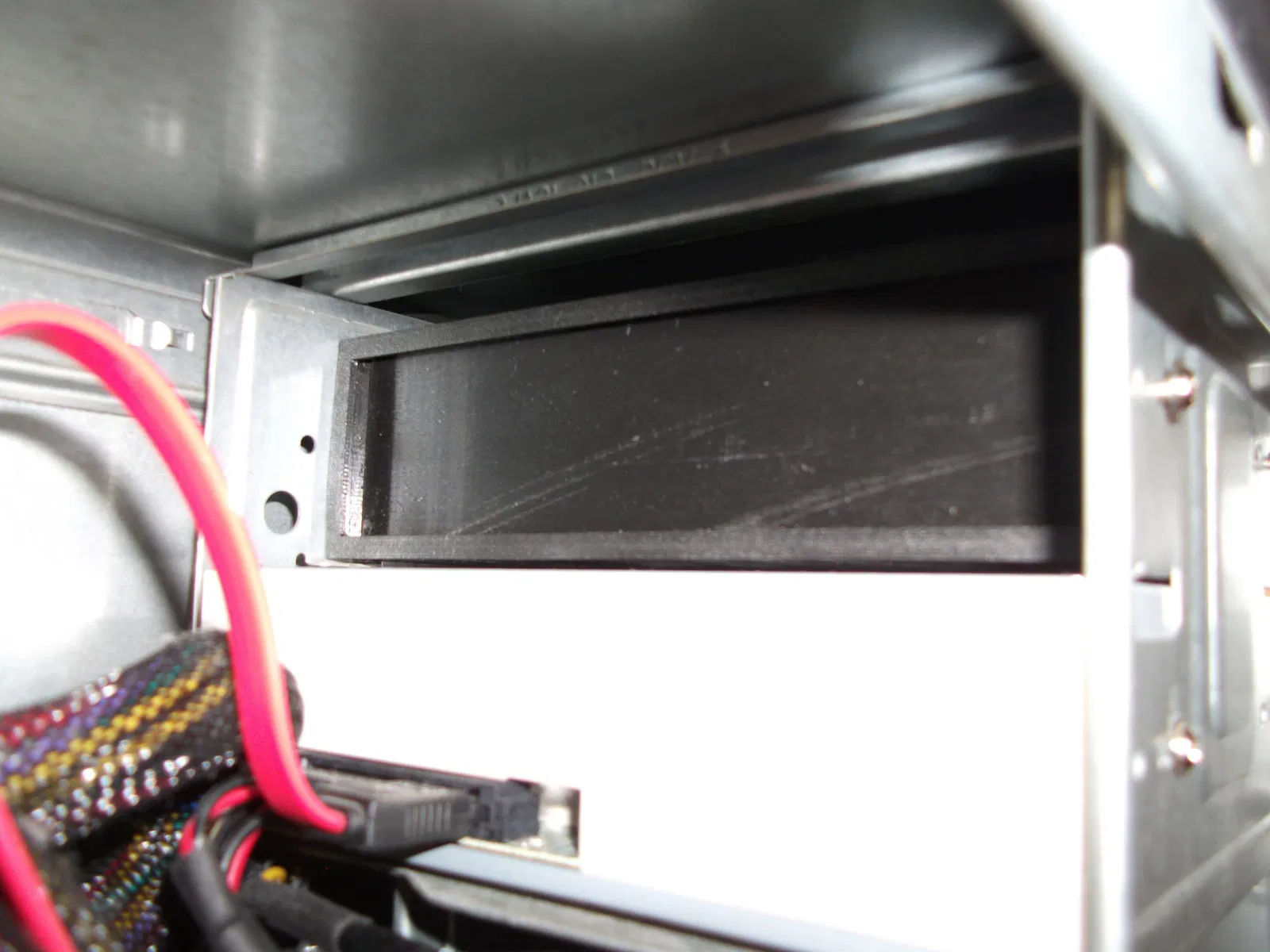

Ngoài điều đó ra, không có gì đặc biệt cách mạng trong thiết kế (cuối cùng thì nó chỉ là một ngăn kéo!). Tôi cố tình không đưa lỗ cố định vào vỏ ngăn kéo, vì tôi đã gặp vấn đề về căn chỉnh trong vài lần thử đầu tiên. Có thể khoang ổ đĩa của tôi đã bị cong vào một thời điểm nào đó trong quá khứ, hoặc vỏ máy được làm kém chất lượng. Dù bằng cách nào, tôi chỉ có thể làm cho 3 lỗ căn chỉnh tại một thời điểm. Tôi nhận thấy rằng tôi có thể buộc chúng vừa khít, nhưng điều đó khiến ngăn kéo bị kẹt.

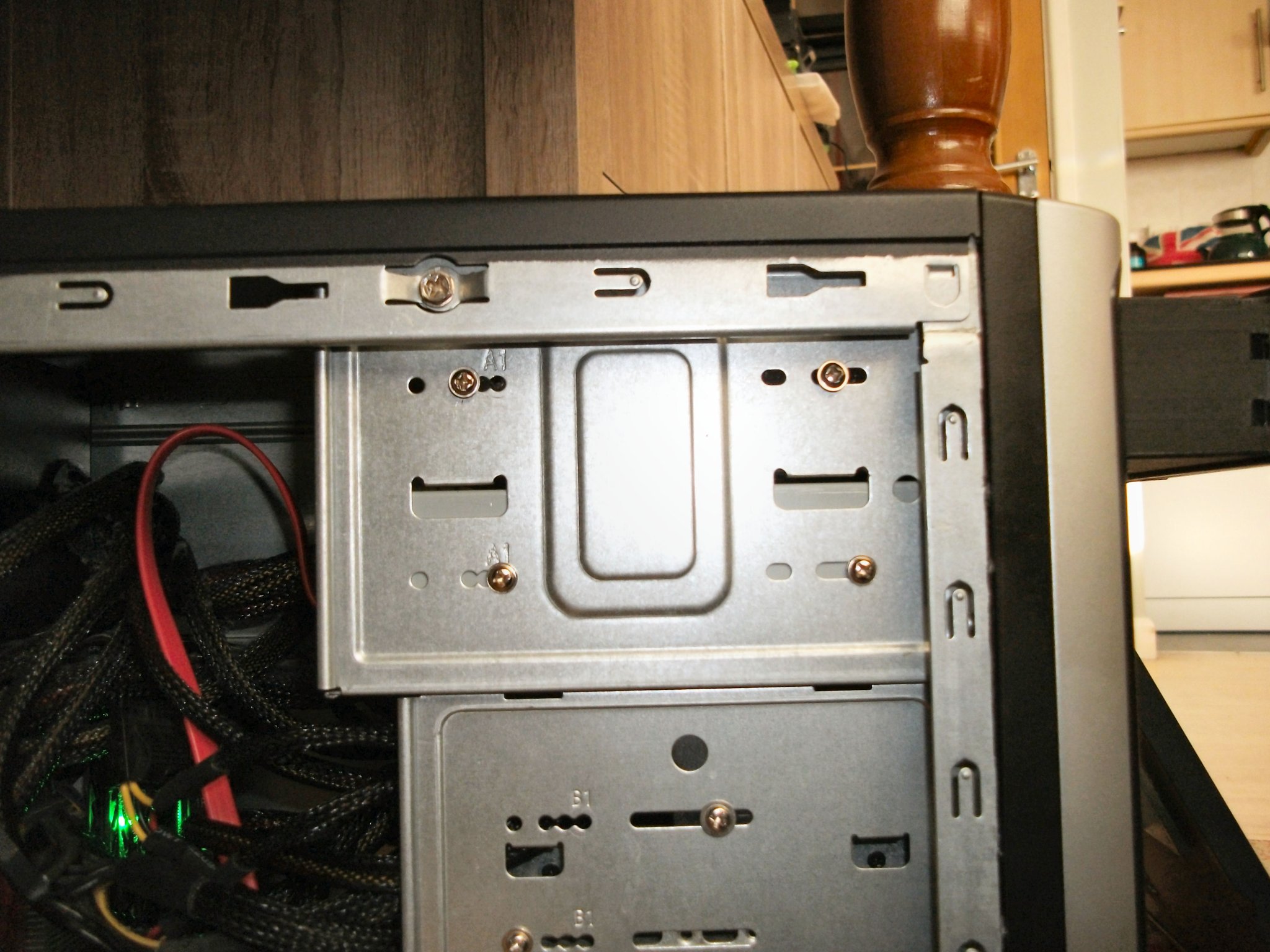

Cuối cùng, tôi đã bỏ lỗ in và chỉ khoan và ren các bên khi tôi đã đặt tất cả đúng vị trí. Điều này có nghĩa là nó cần các vòng đệm để tạo khoảng cách cho đầu bu lông để ngăn chúng làm vướng ngăn kéo, nhưng, hiện tại, tôi chưa thêm những cái này và nó vẫn chưa di chuyển (cho đến nay!).

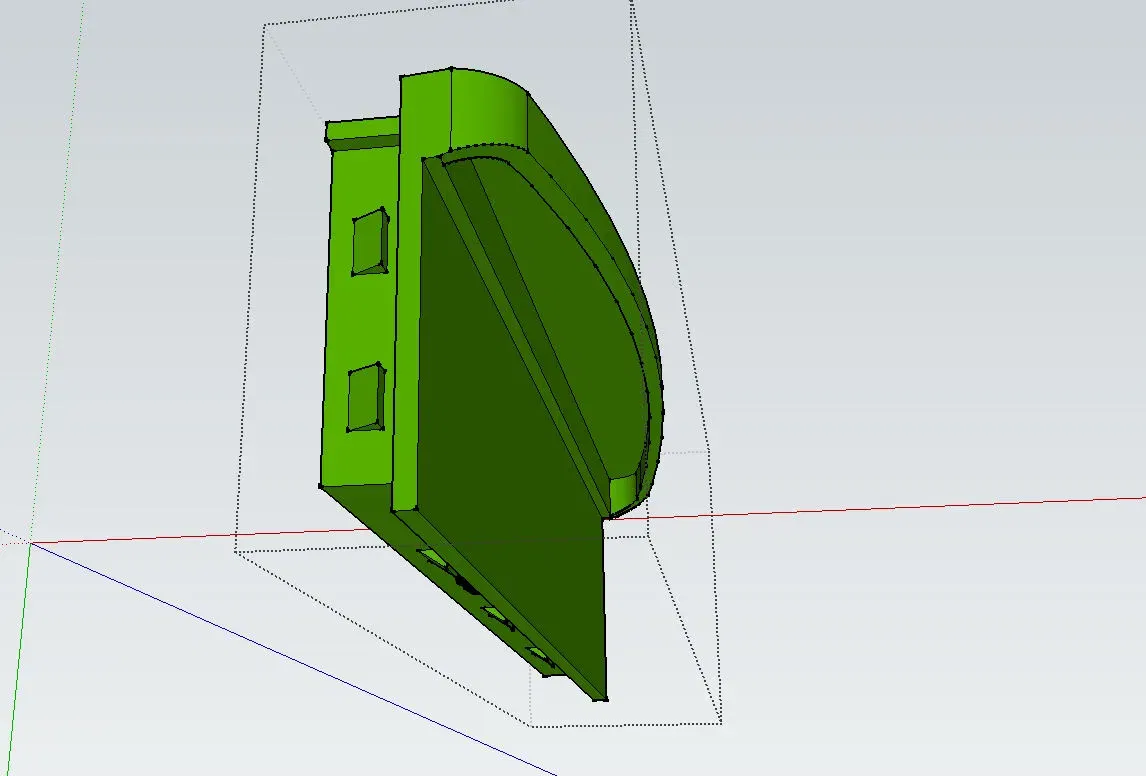

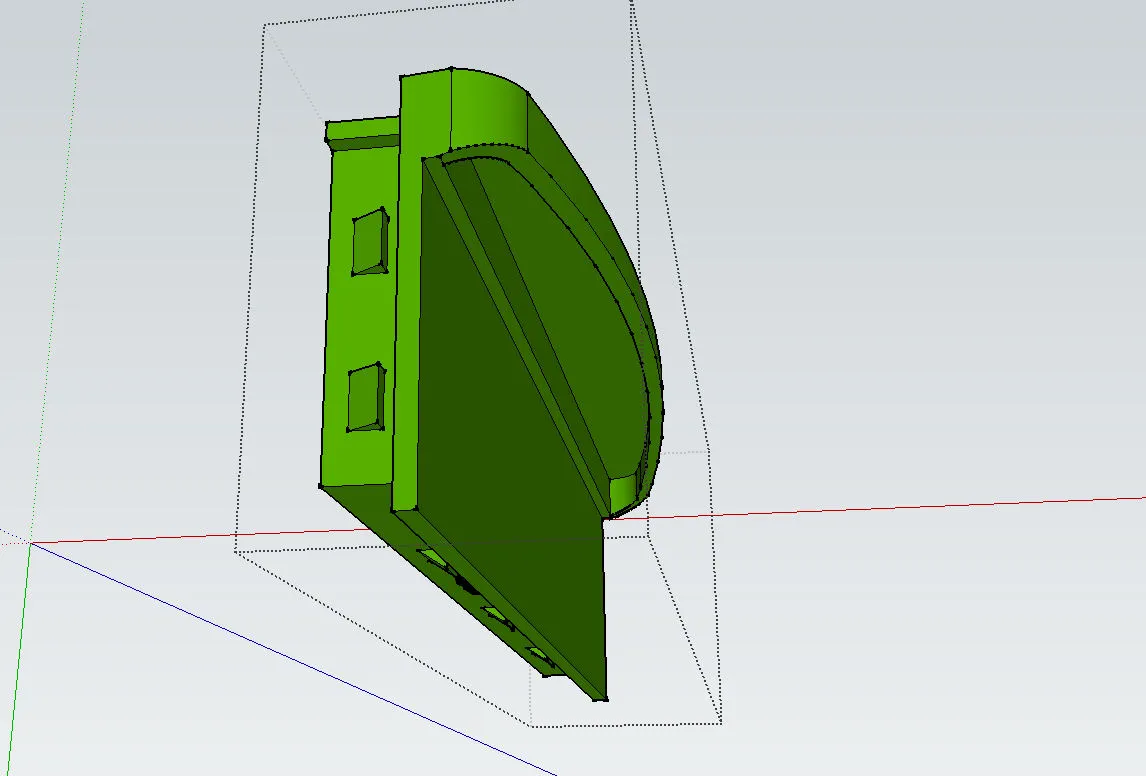

Phần duy nhất cần hỗ trợ in là mặt trước của ngăn kéo. Tôi đã thử vài cách căn chỉnh và kết luận rằng cách tôi đã định hướng trong STL của mình dường như mang lại sự thỏa hiệp tốt nhất giữa hỗ trợ và việc mài mòn không đẹp mắt cần thiết trên các bề mặt nhìn thấy.

Điều khó chịu hơn là dường như có điều gì đó kỳ lạ xảy ra với mặt dưới của mặt trước ngăn kéo. Nó có vẻ cắt theo cách hơi bất ngờ cho thấy nó không vuông. Nó đã ổn cho đến khi tôi đánh dấu nước lên đó, vì vậy tôi đoán tôi đã làm biến dạng bề mặt khi thêm cái này. Tuy nhiên, nó in ổn, vì vậy tôi không nghĩ đây là vấn đề.

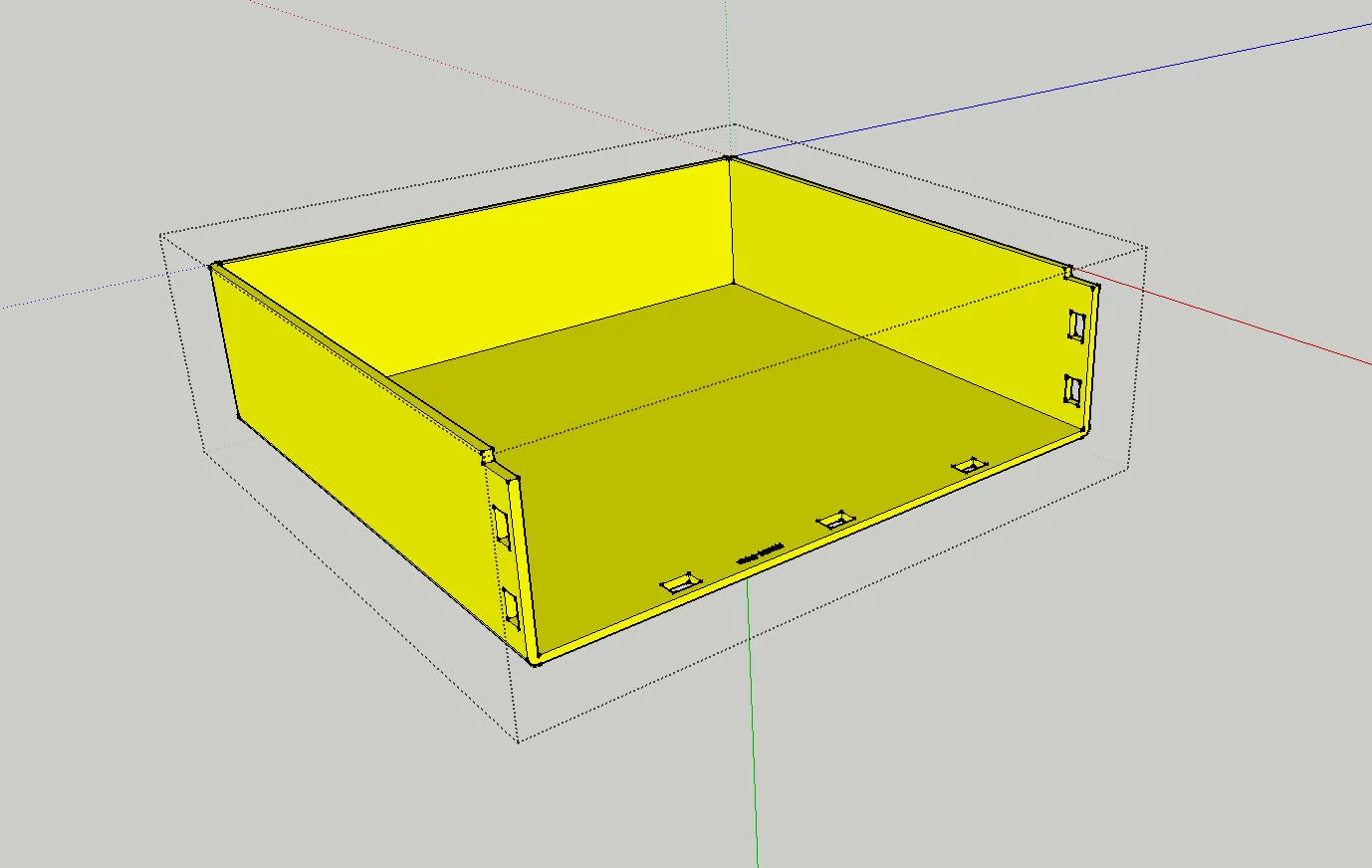

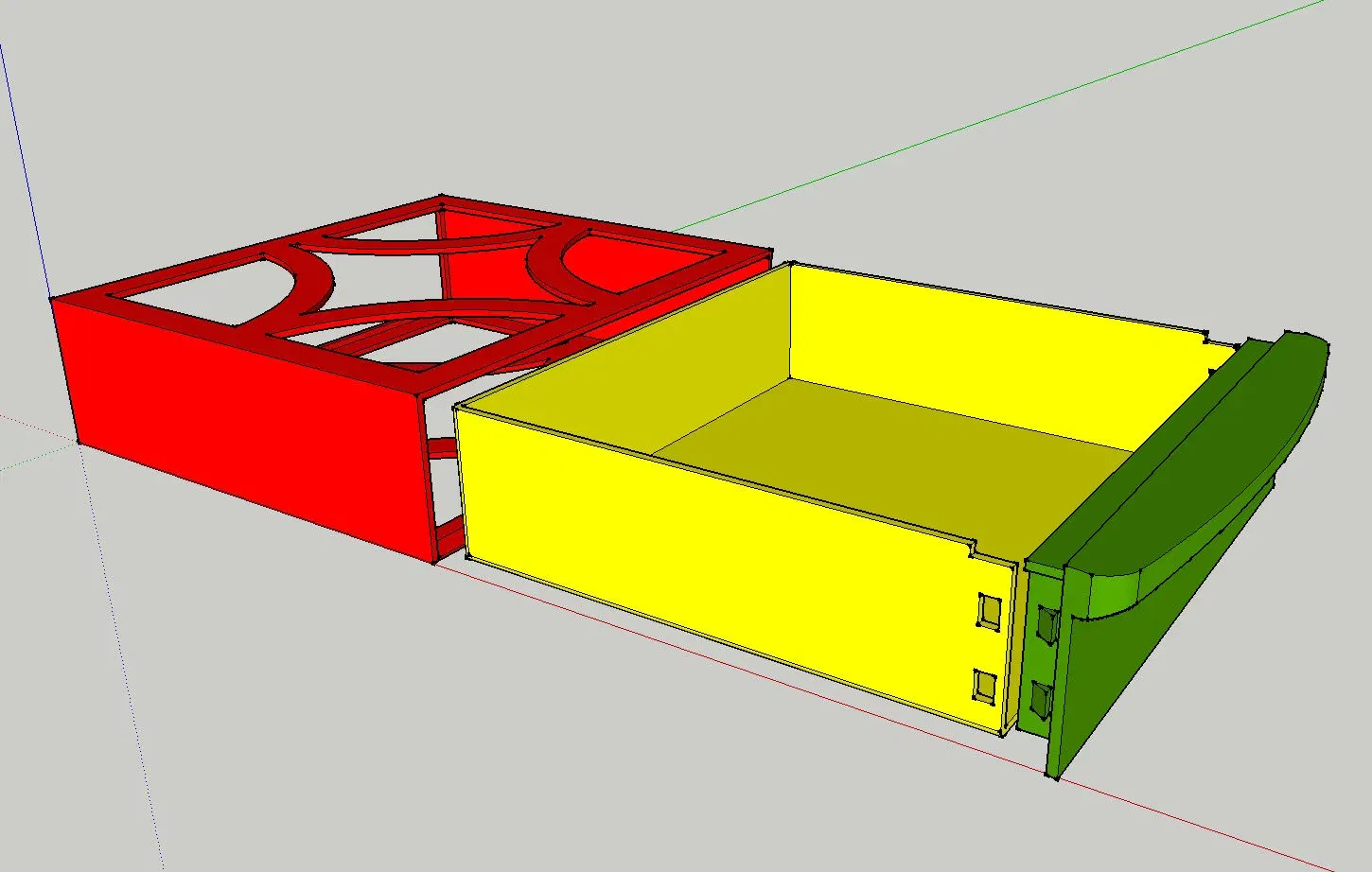

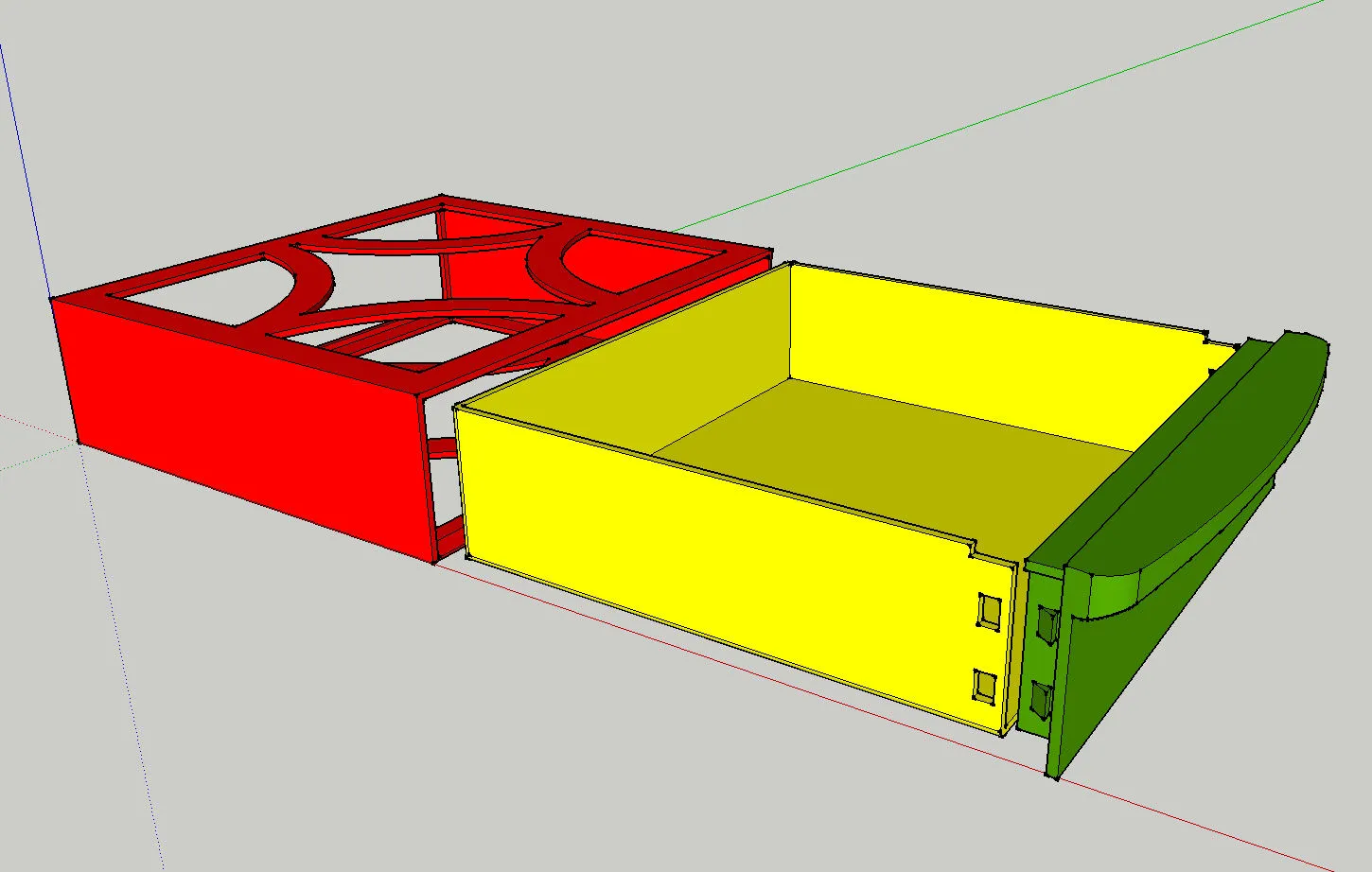

Bộ lắp ráp ngăn kéo kết nối với nhau đủ tốt (có thể cần một số điều chỉnh nhỏ, vì vậy hãy chuẩn bị các file kim loại, các bạn) mà không cần keo dán. Nhưng, khi tôi đã hài lòng rằng mọi thứ hoạt động như nó nên, tôi đã áp dụng keo cynoacrylate để đảm bảo nó có thể chịu được sự lạm dụng.

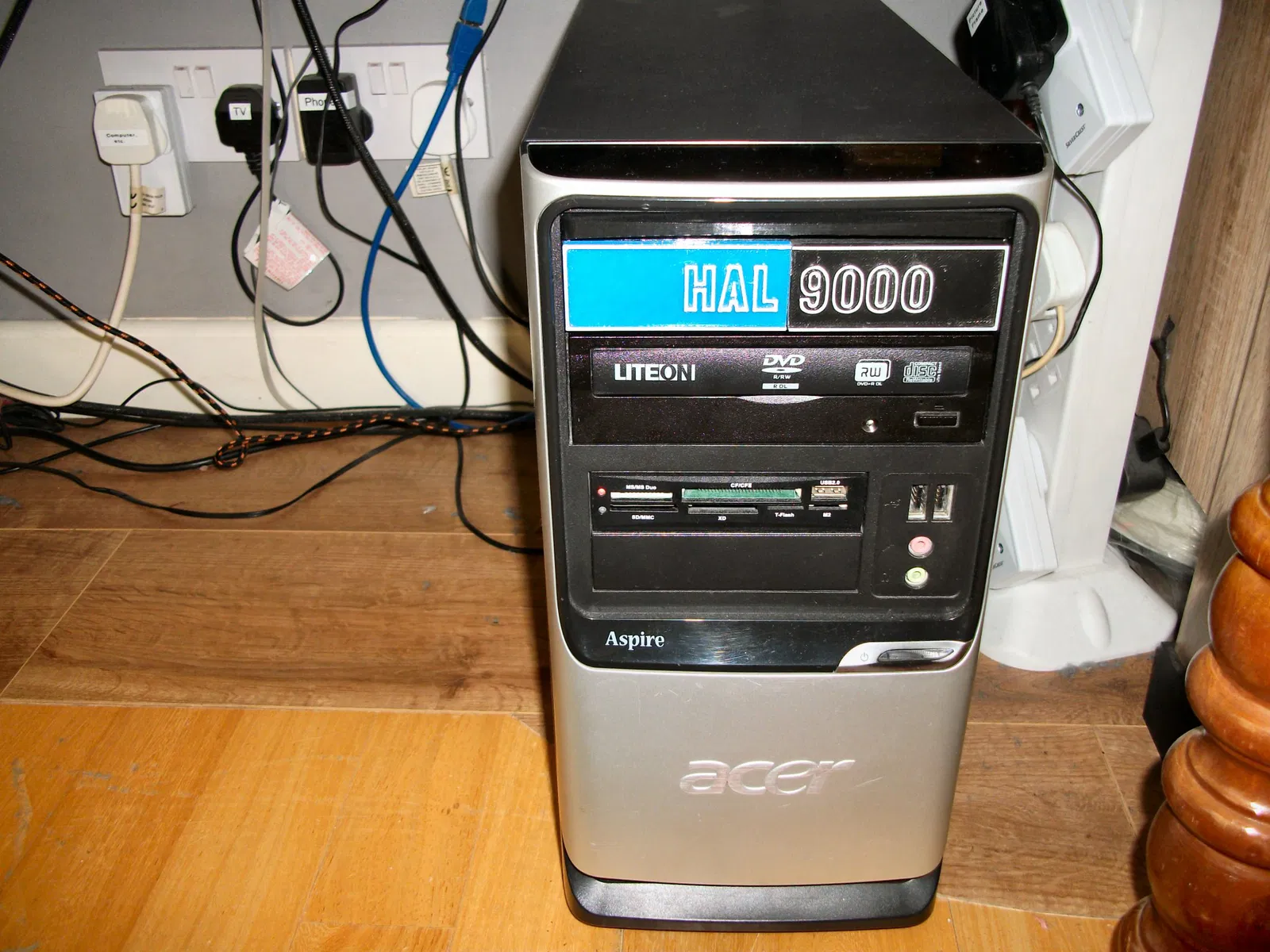

Kế hoạch là sử dụng huy hiệu HAL9000 mà tôi đã từng điều chỉnh từ thiết kế của Reactron. Nhưng, vì tôi đã làm cho nó phù hợp bằng ma sát khi nó chỉ được gắn vào một tấm chắn, nó bây giờ đã ngăn ngăn kéo đóng lại.

Thay vì in một huy hiệu khác, tôi đã từ từ mài các mặt tiếp xúc của hai mảnh huy hiệu cho đến khi nó vừa khít hoàn hảo. Vâng, nó đã thay đổi khoảng cách giữa các chữ cái một chút, nhưng tôi không nghĩ đây là sự khác biệt đủ để ai đó nhận ra (trừ khi là một người thuần túy OCD với một cái thước kẹp trong tay, dĩ nhiên!). Dán vào vị trí, nó trông giống hệt như khi nó chỉ được kẹp vào tấm chắn.

Vậy là xong. Tôi không biết liệu nó có phù hợp với ai khác không (tôi không thể tưởng tượng ai đó quá keo kiệt để mua một cái vỏ mới sau tất cả những năm tháng này), nhưng nó ở đây nếu bạn có thể sử dụng, và tệp SketchUp ở đó cho những ai muốn remix nó.

10-10 cho đến khi chúng ta làm lại, chúng tôi đi đây, tạm biệt!
