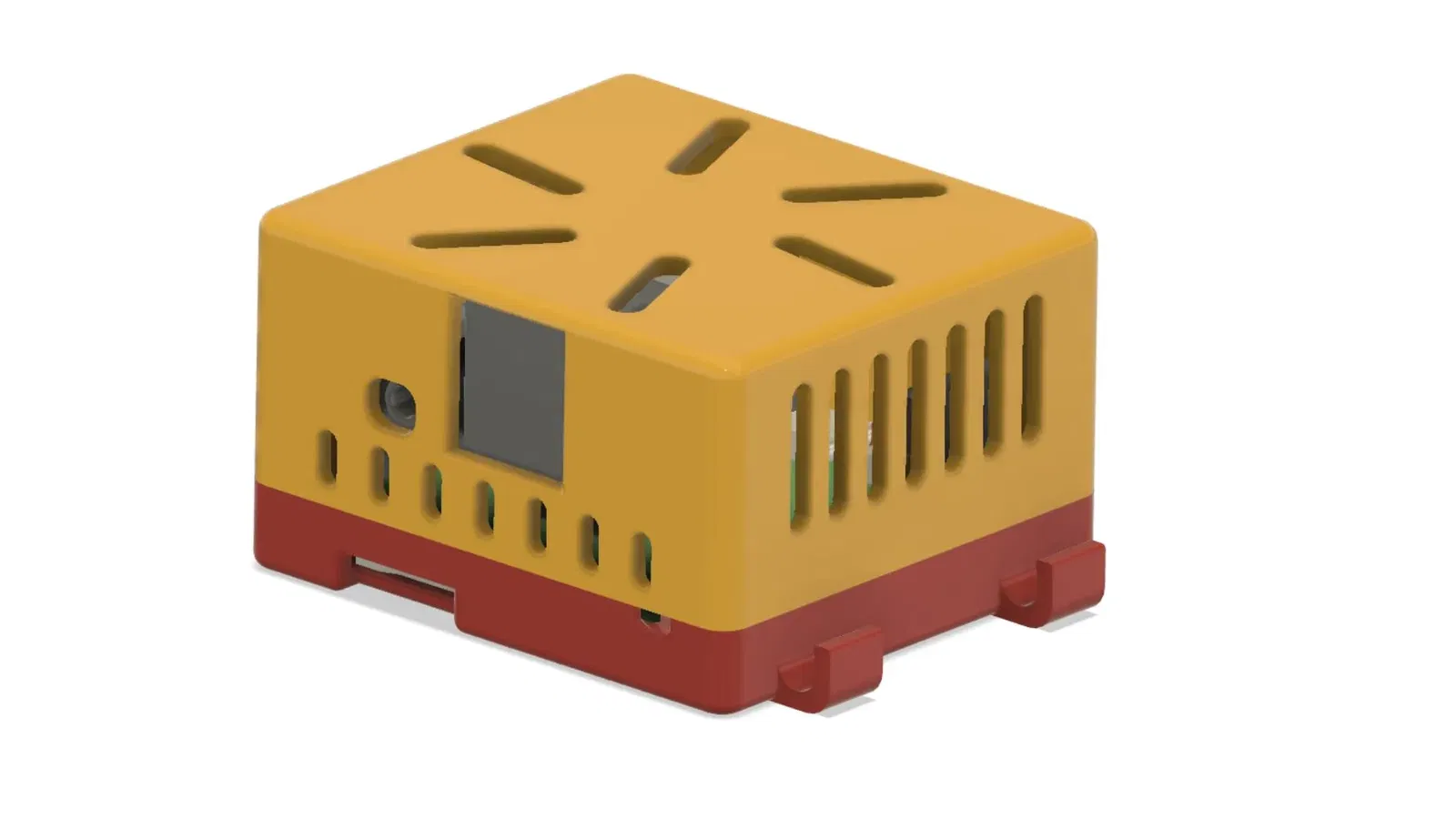

Vỏ hộp cho Orange Pi Zero 2 với bo mở rộng

My OPiZ2 chạy OctoPi cho máy in của tôi, nó nằm trong một ngăn kéo cạnh máy in, không phải là vị trí tốt nhất mà không có vỏ.

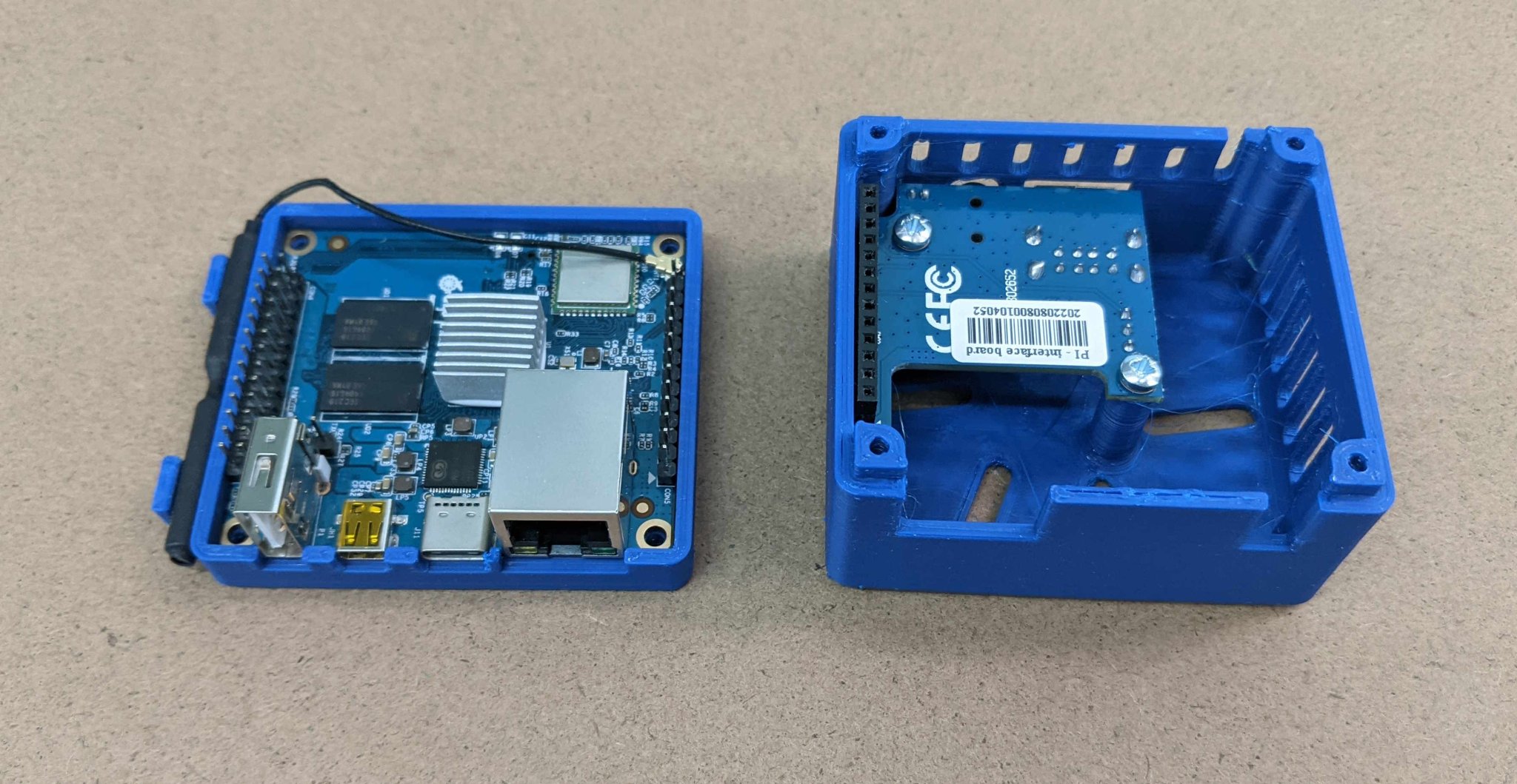

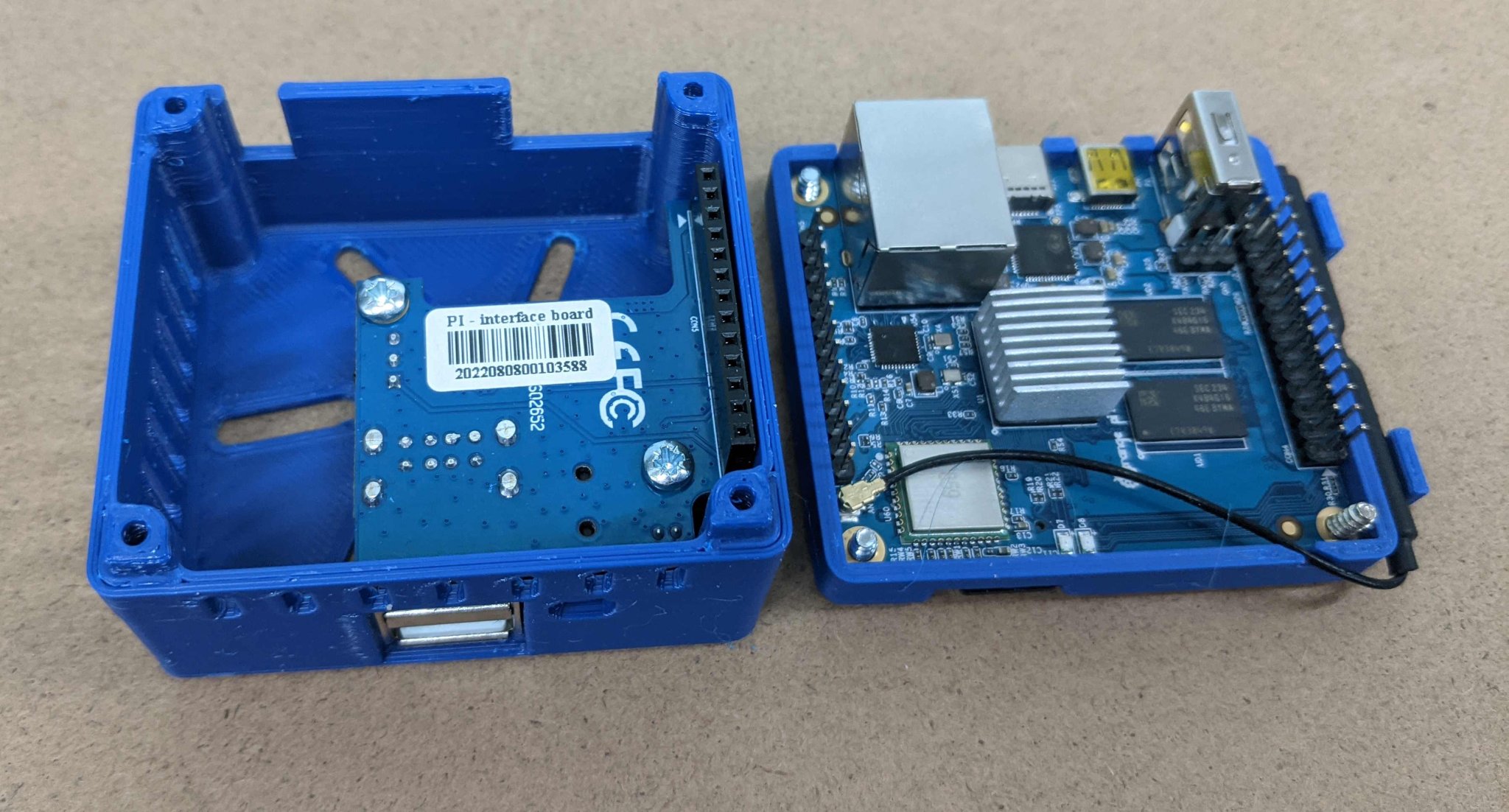

Tôi không thể in các lỗ thông gió hình lục giác trên các bức tường bên một cách chính xác và cần phải thêm bảng mở rộng của tôi. Tôi đã sử dụng PETG và in mà không cần hỗ trợ. PLA cũng sẽ ổn. Bảng mở rộng được vặn vào nắp, OPiZ2 được vặn vào phần đáy.

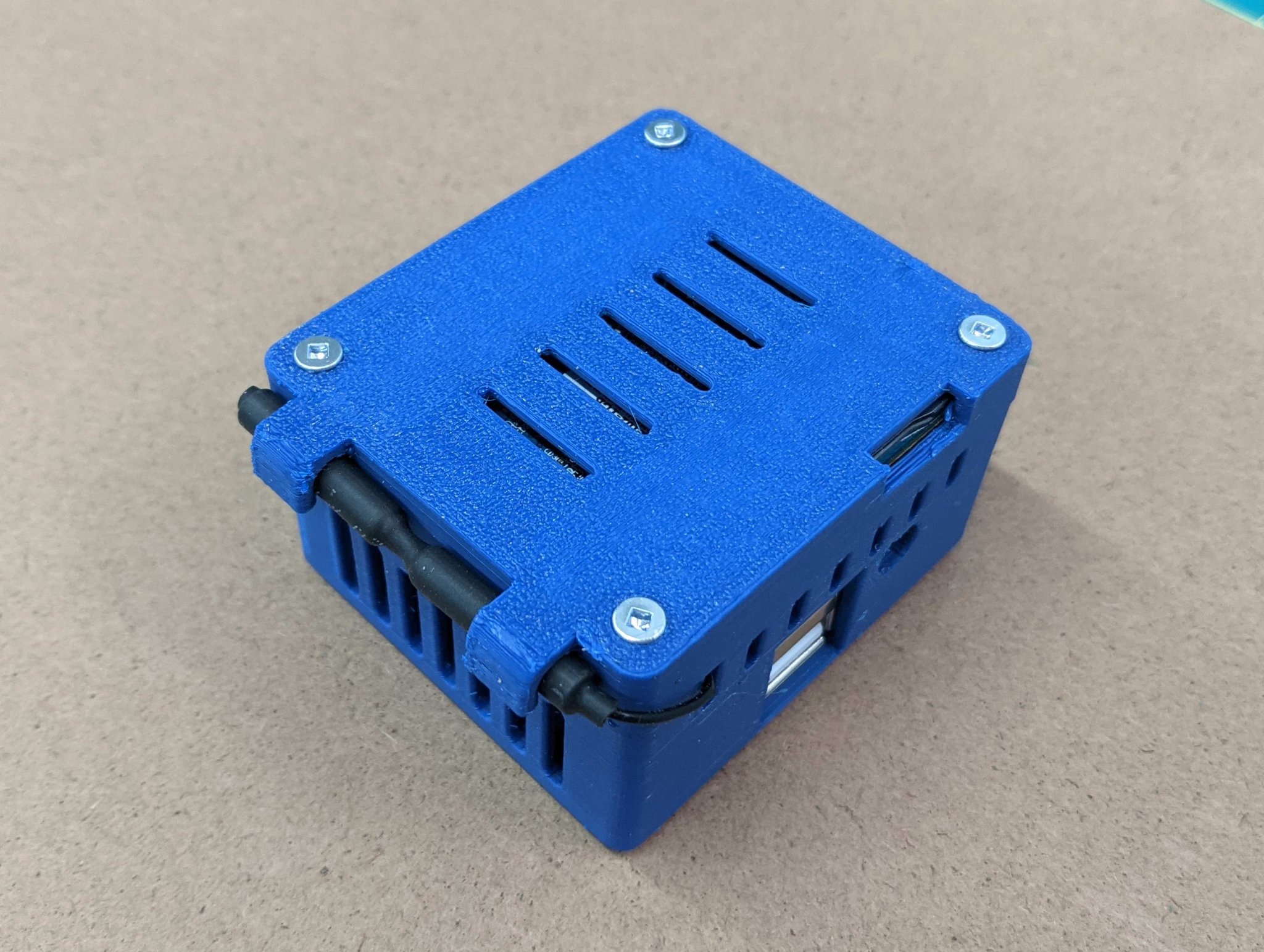

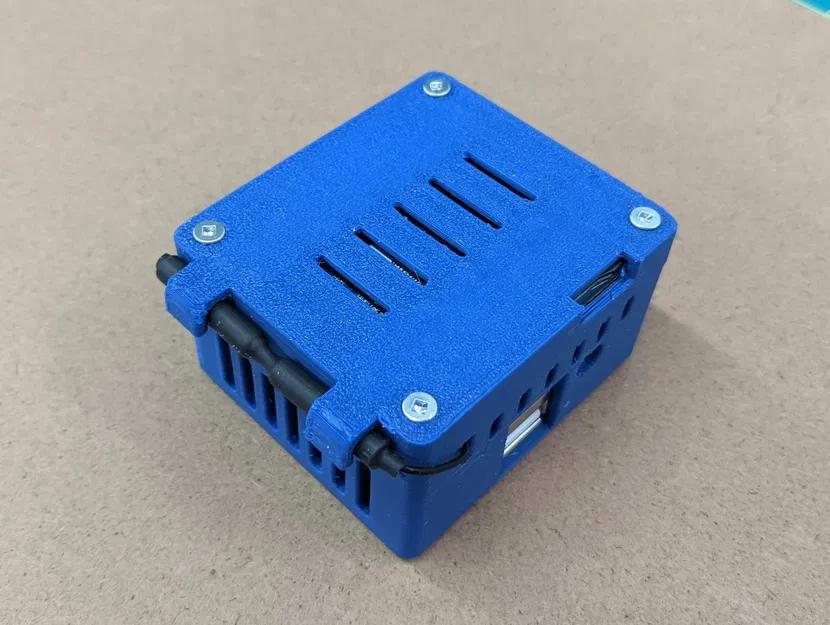

Một số khe thông gió với khoảng cách dễ in giữa chúng ở những nơi hợp lý. Các khe ở đáy sẽ không làm gì nhiều trừ khi bạn sử dụng chân để nâng nó lên khỏi bề mặt mà nó đứng trên đó. Tôi không nghĩ rằng các khe ở đáy là cần thiết vì không có thành phần nào nóng lên ở đó, tuy nhiên, PCB sẽ ấm lên dưới CPU.

Việc in mất 3 giờ ¾ ở độ cao lớp 0.2mm nhưng sẽ chỉ mất 2 giờ ½ nếu tôi sử dụng 0.28 (theo eSlicer).

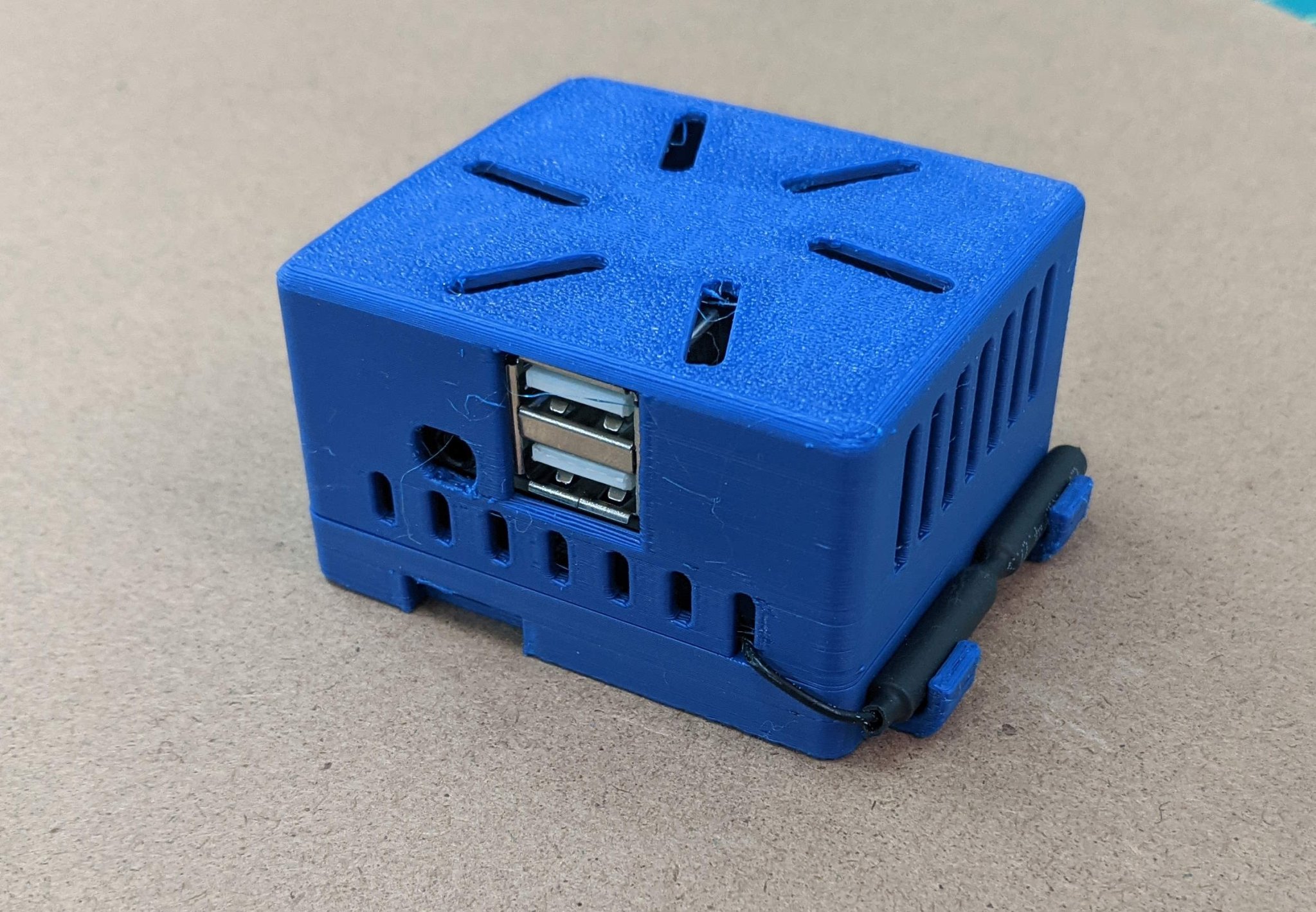

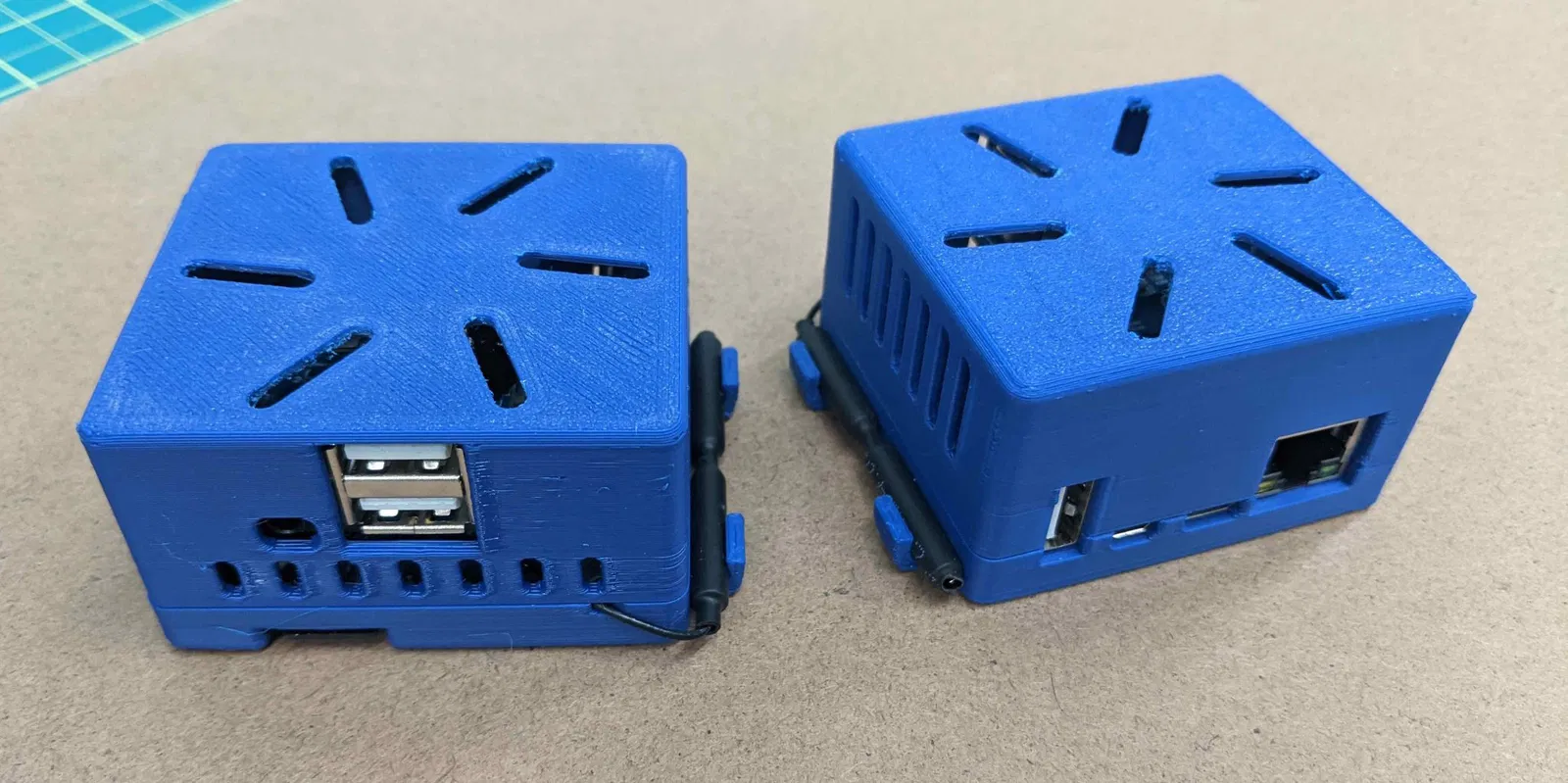

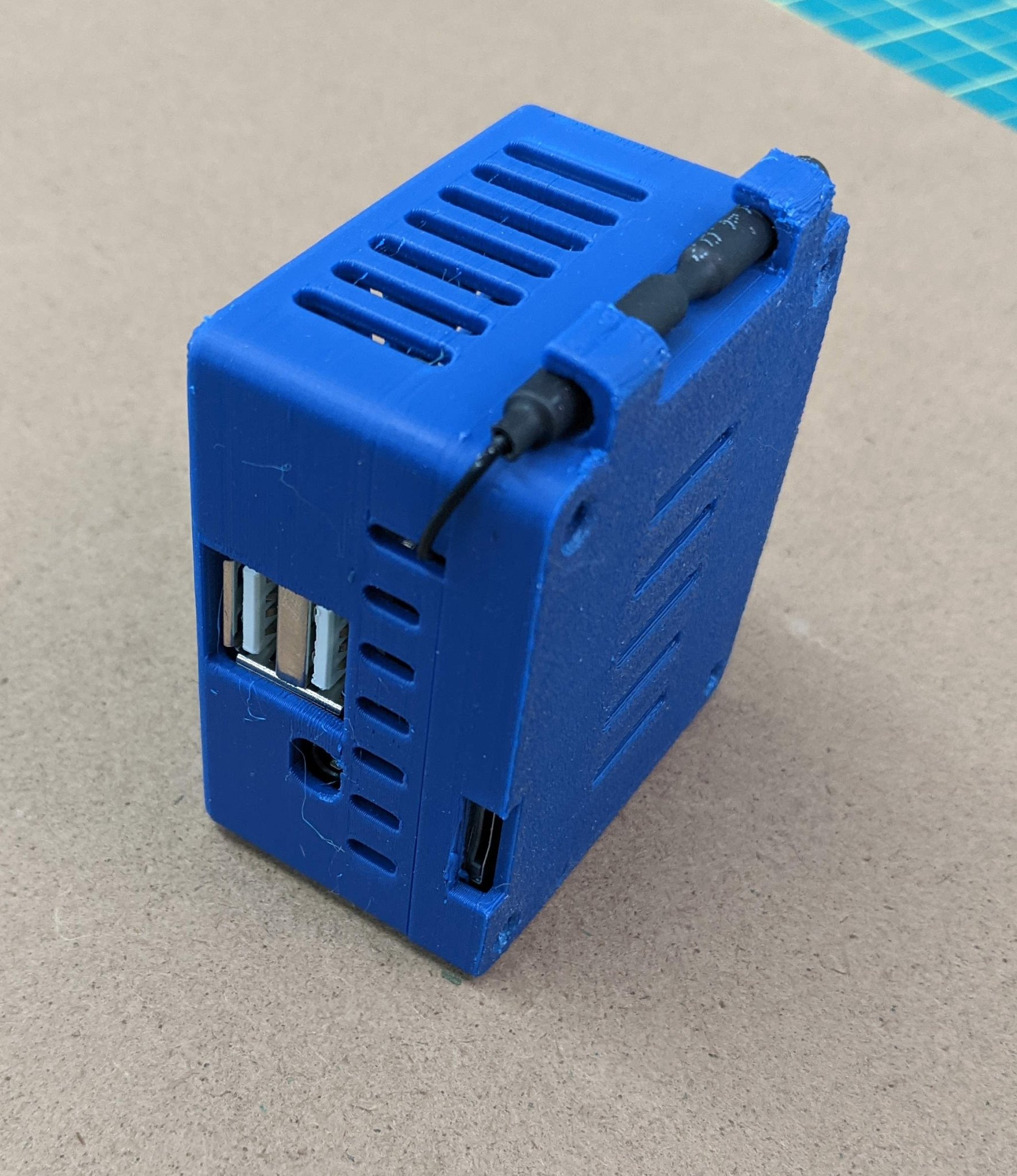

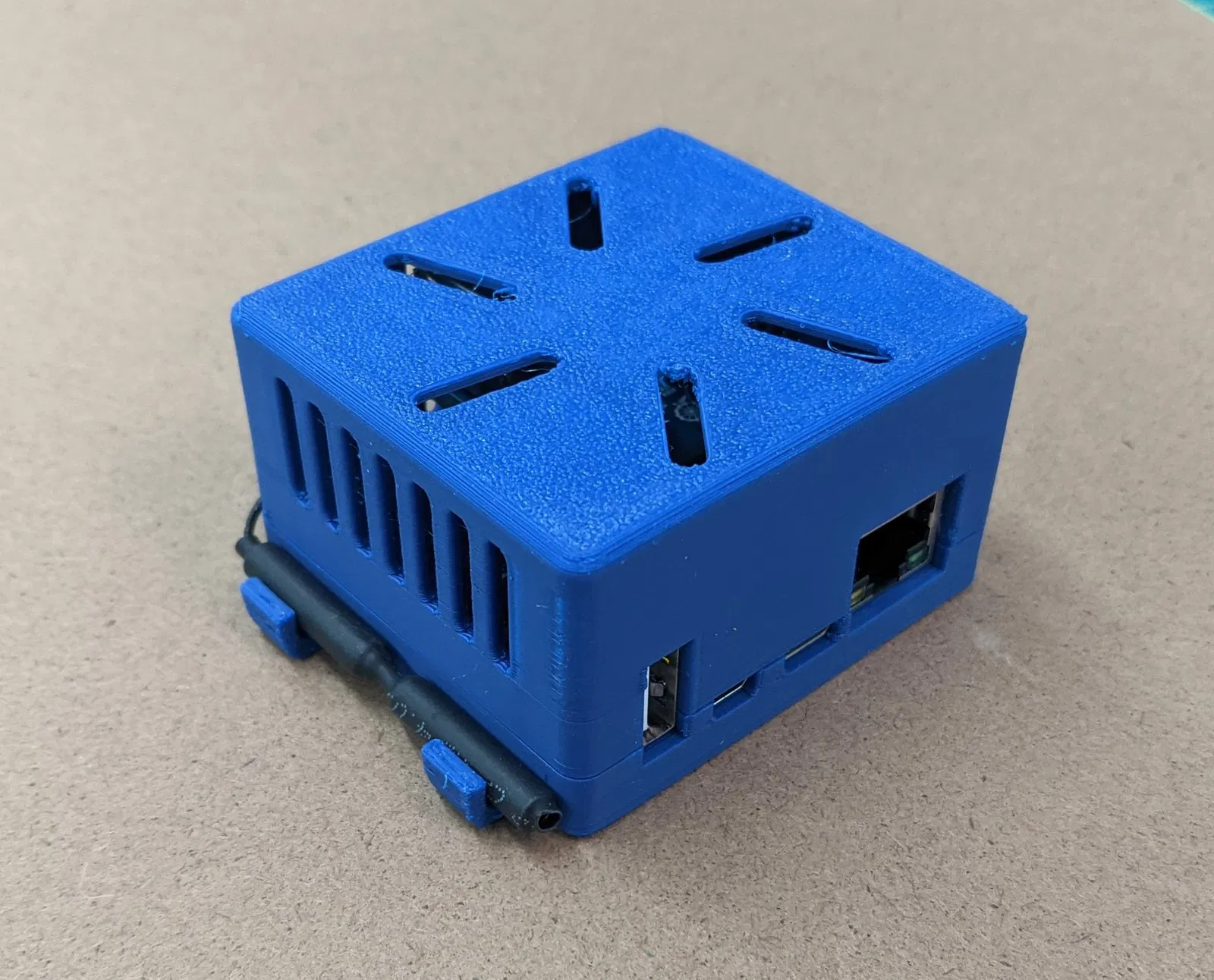

Các bức ảnh có một chút khác biệt so với mô hình, tôi đã thực hiện một vài điều chỉnh sau khi chụp ảnh.

Tôi đã bao gồm một tệp bước cho việc lắp ráp, nó bao gồm 2 bảng trong trường hợp bạn muốn thay đổi điều gì đó/remix/thêm quạt, v.v.

IR có thể nhìn thấy qua các khe bên. Nếu bạn sử dụng điều này, có thể tốt hơn nếu bạn hàn phần đó ra và di chuyển nó đến nơi khác bằng cách sử dụng một số dây dài để mở rộng chân.

Quạt 5V 5050 của tôi được cấp nguồn trực tiếp từ các chân GPIO của bảng, chân 4 là +5V và chân 6 bên cạnh nó là 0V.

Cập nhật- 1/4/23: Phần trên đã được thay đổi để căn chỉnh tốt hơn các kết nối USB mở rộng.

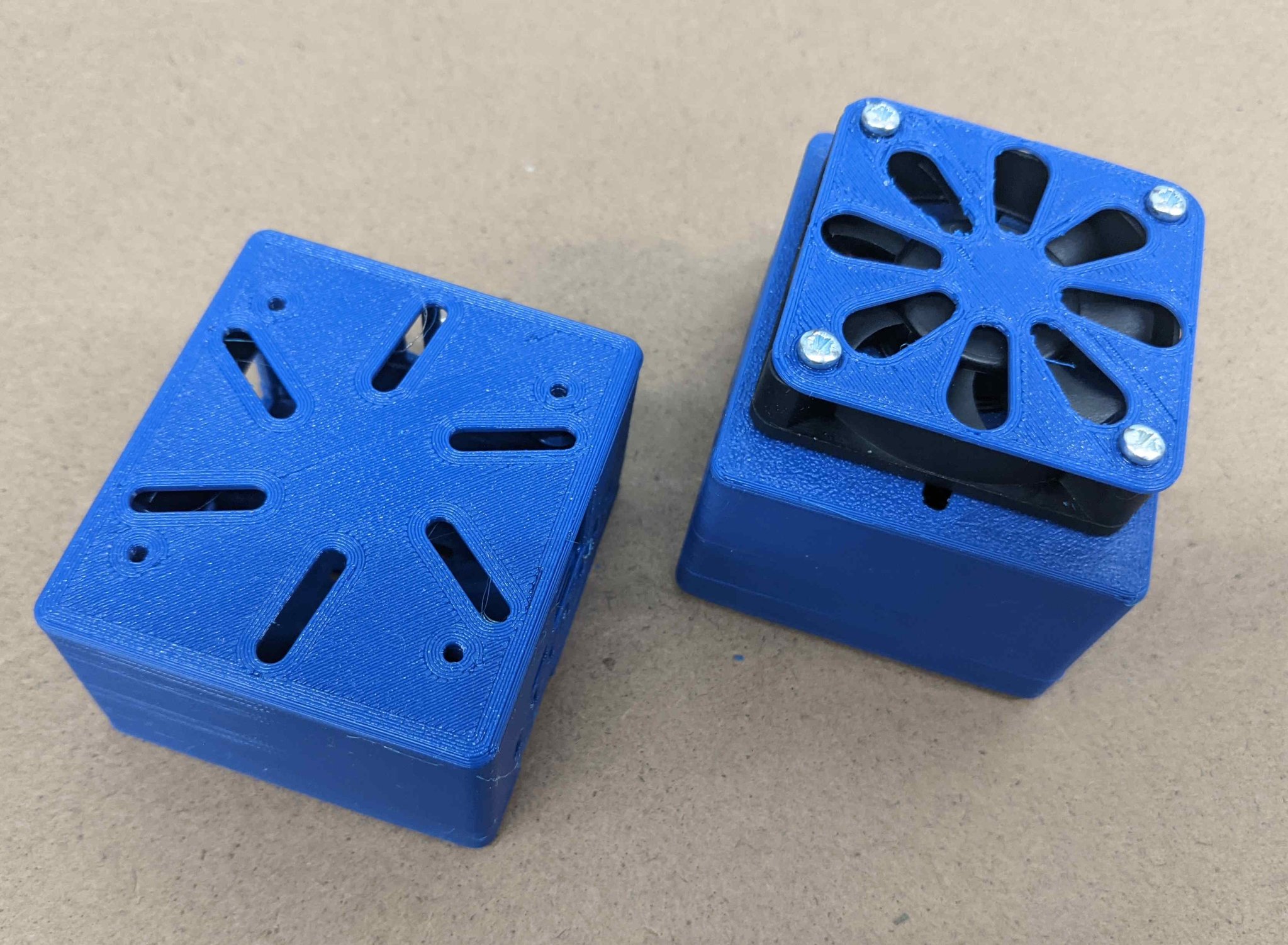

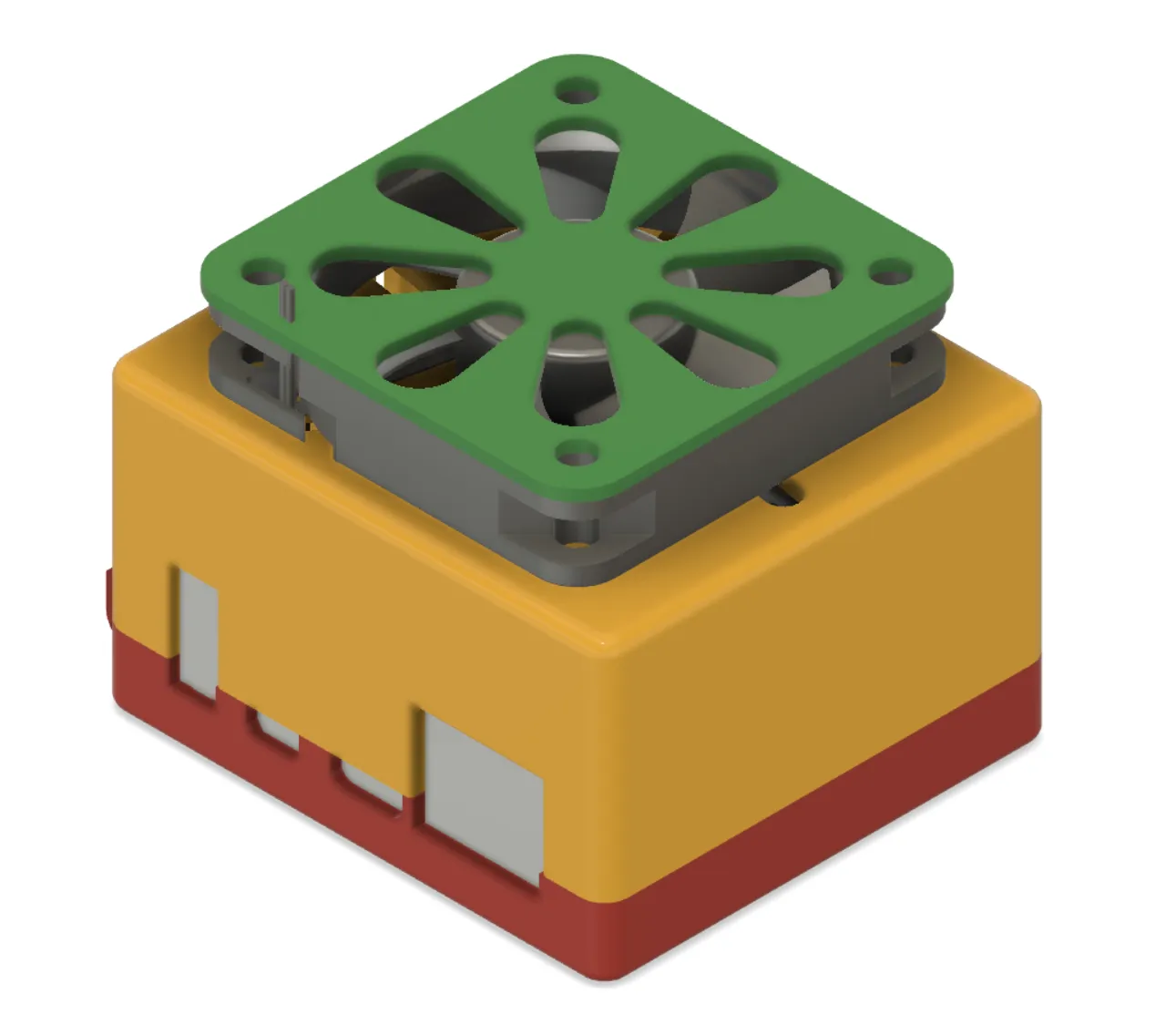

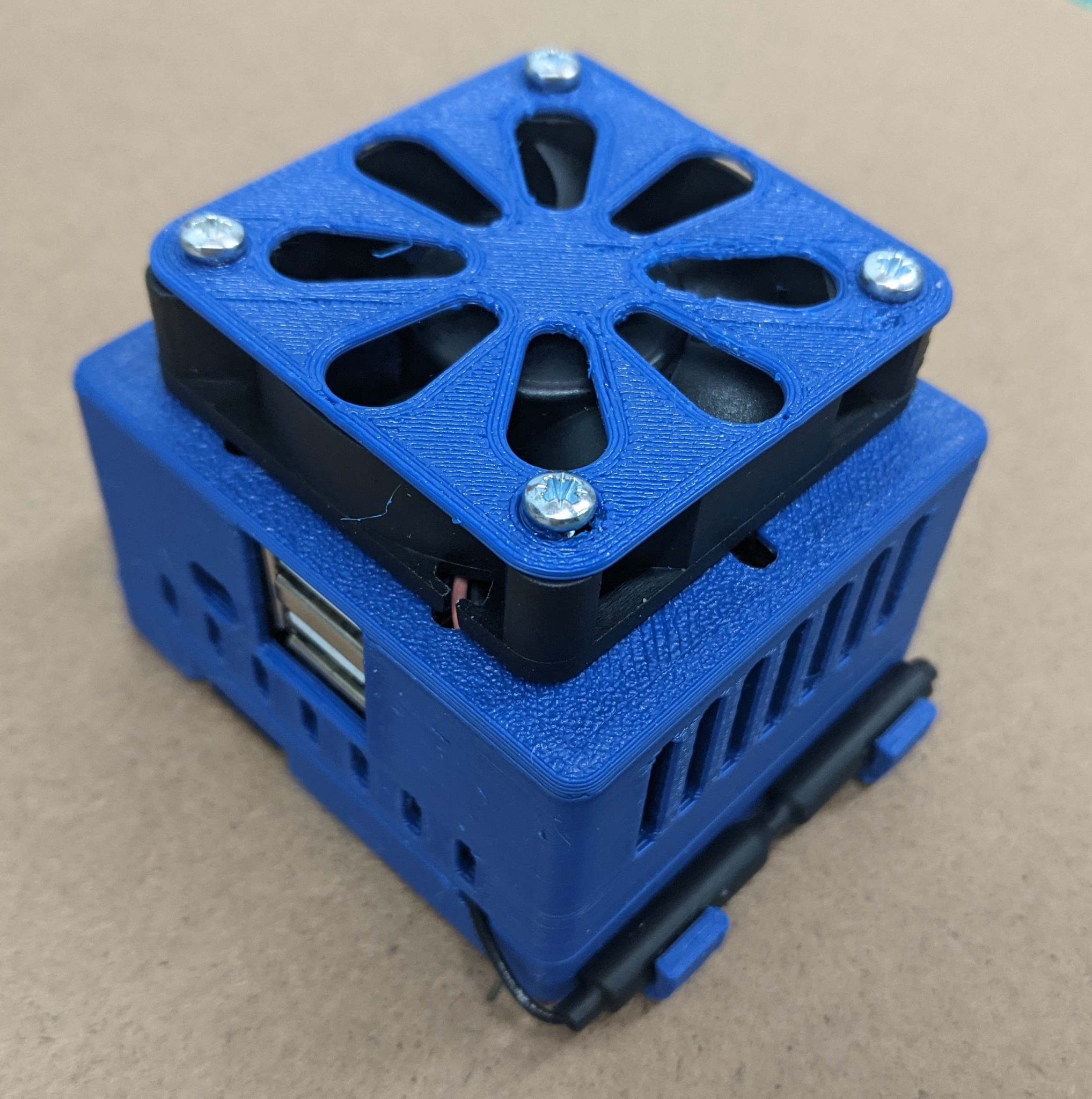

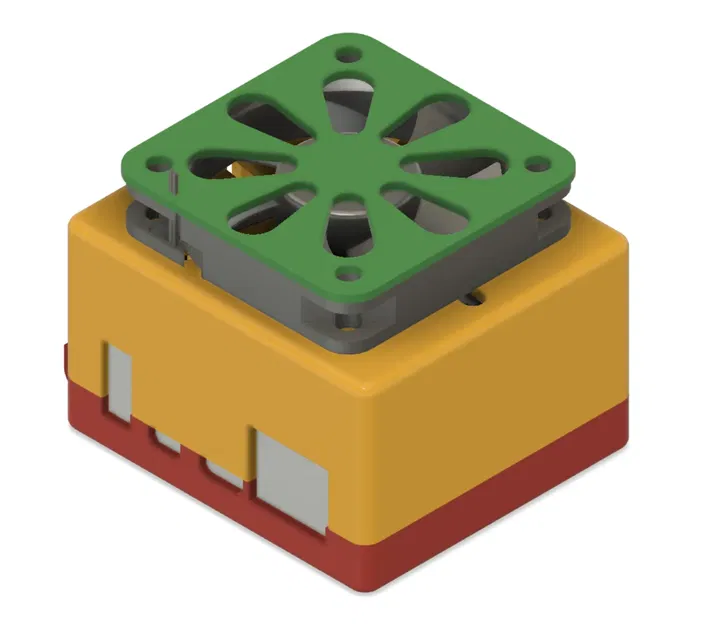

Cập nhật 16/4/23: Đã thêm một nắp trên với các lỗ gắn quạt phù hợp với quạt 50x50 (khoảng cách 40mm). Cũng đã thêm một nắp cho quạt.

Cập nhật 30/4/23: Đã mở rộng các lỗ vặn ở phần trên lên 2.9mm đường kính, điều này nên phù hợp hơn cho cả vít máy 3mm và vít tự khoan 3mm, đã thử nghiệm sử dụng cài đặt dung sai của eSlicer là “Exclusive” in bằng PETG. Có thể vẫn chặt, sau đó bạn có thể khoan nó ra hoặc làm nóng vít lần đầu tiên bạn vặn vào.

Hãy để lại một bình luận nếu bạn nhận thấy bất kỳ lỗi nào, phiên bản bảng của tôi có thể khác với của bạn và có thể có một bố cục khác.
