Mô tả

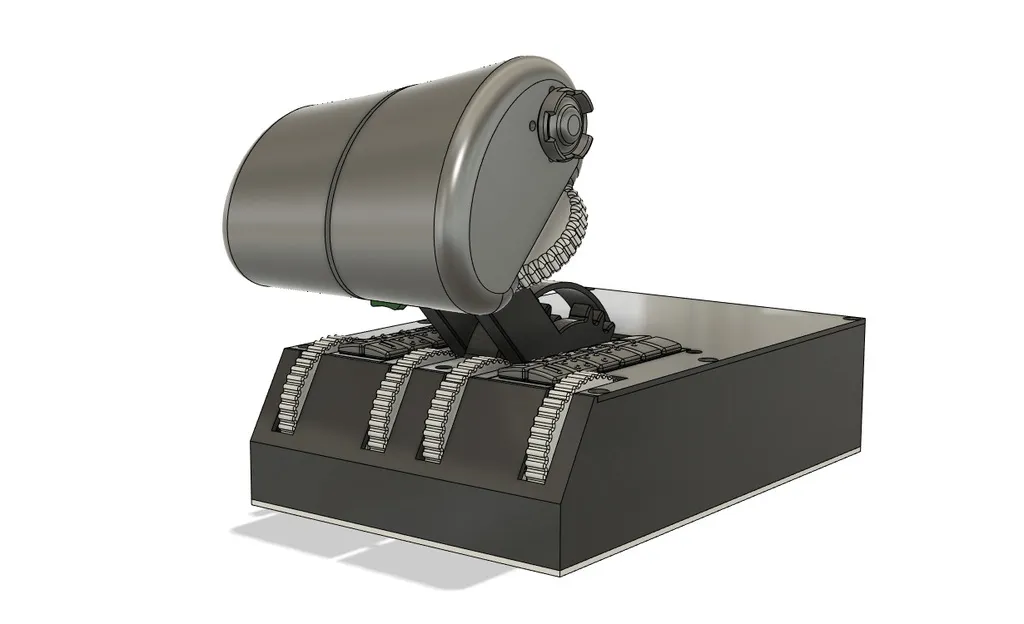

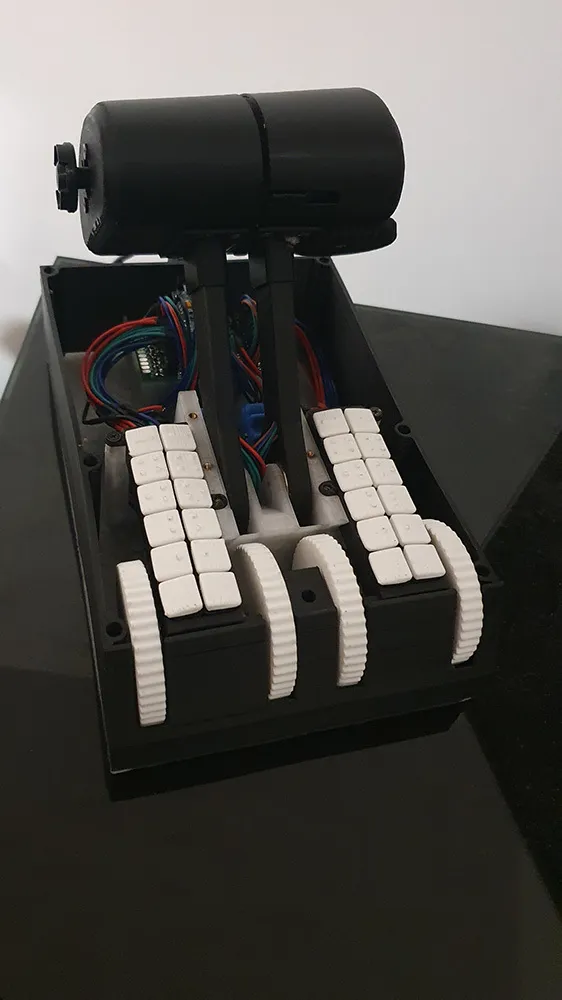

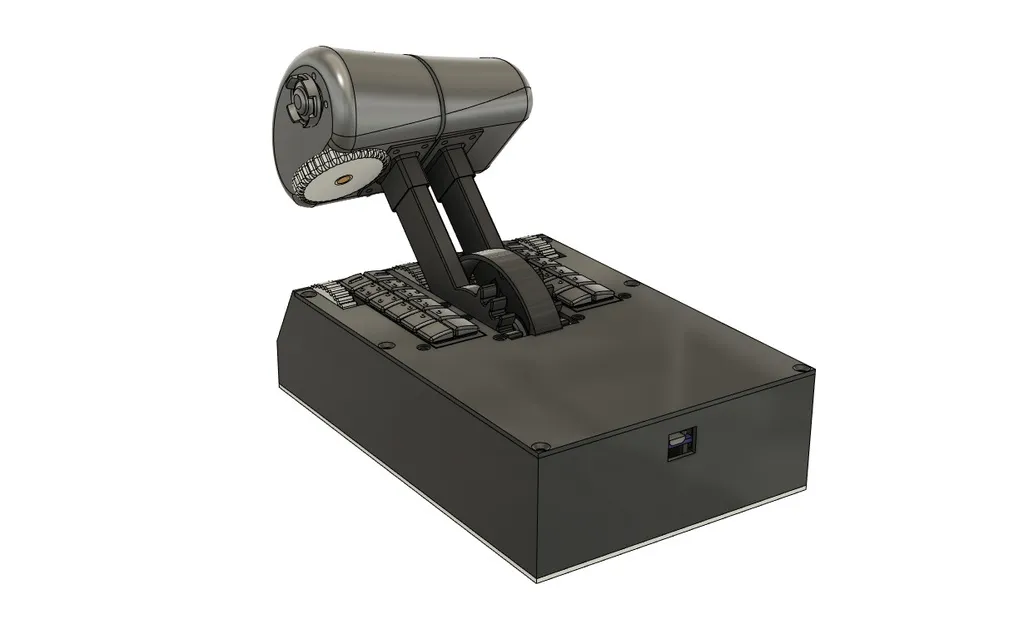

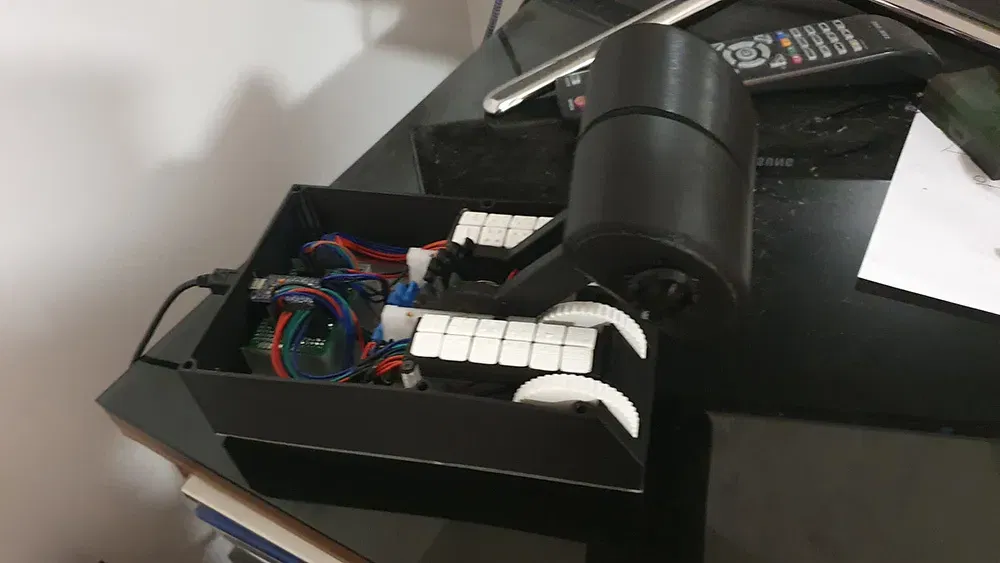

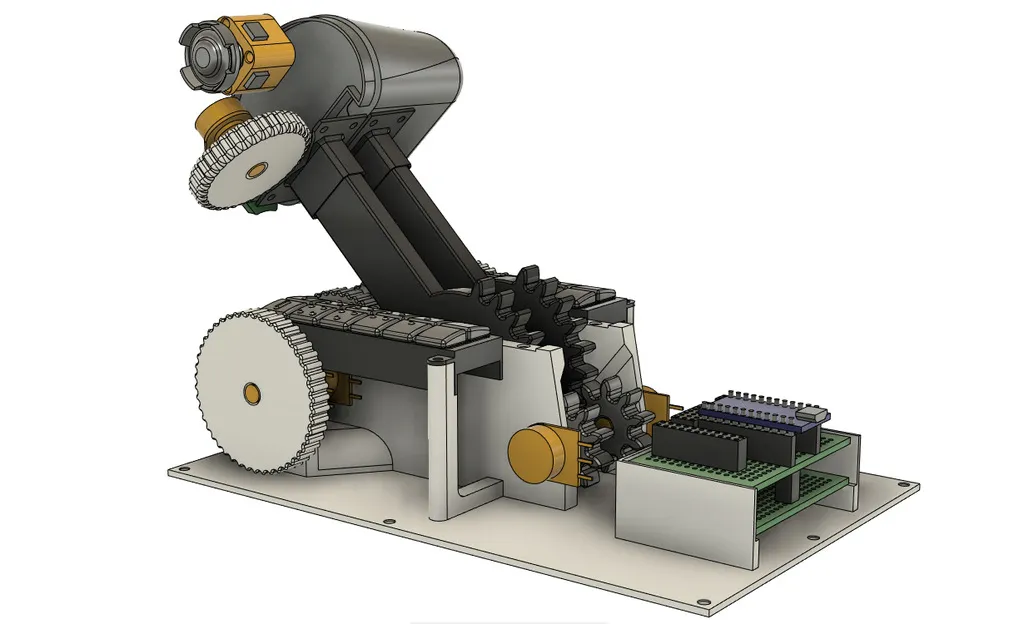

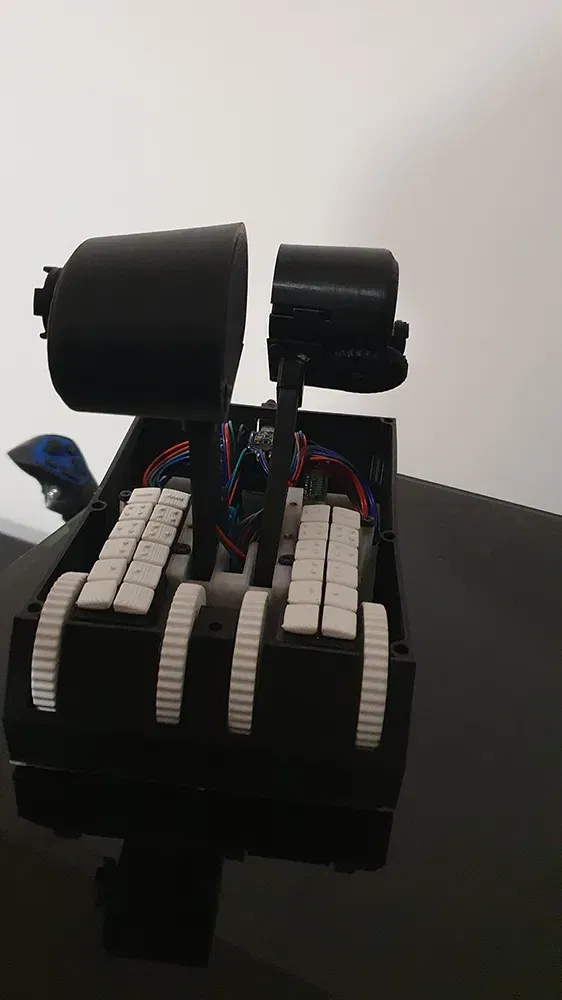

Throttle với 7 trục và 24 nút (32 -> 2 công tắc HAT)

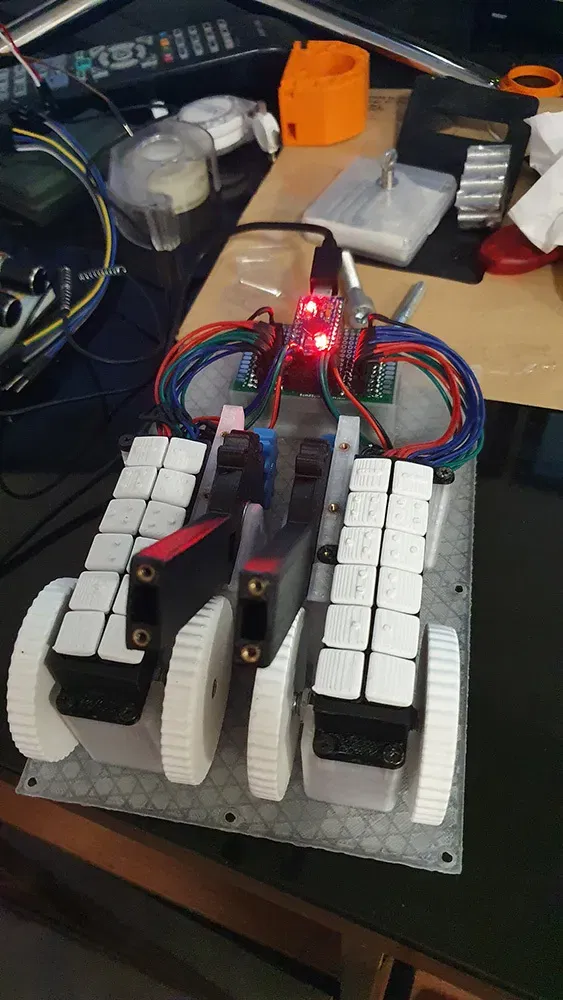

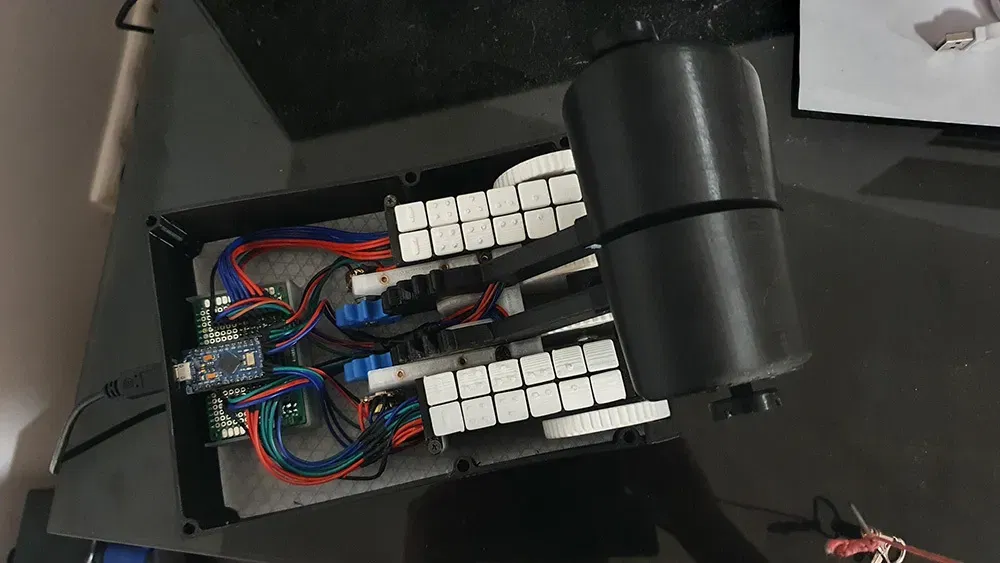

Dự án này sử dụng một Arduino Micro và 2 MCP23017 để điều khiển tất cả các nút.

Vì tôi rất lười trong việc tài liệu hóa, tôi cũng đã thêm tệp bước.

Đối với phần điện tử, chỉ cần tìm kiếm các ví dụ Thư viện Joystick Arduino.

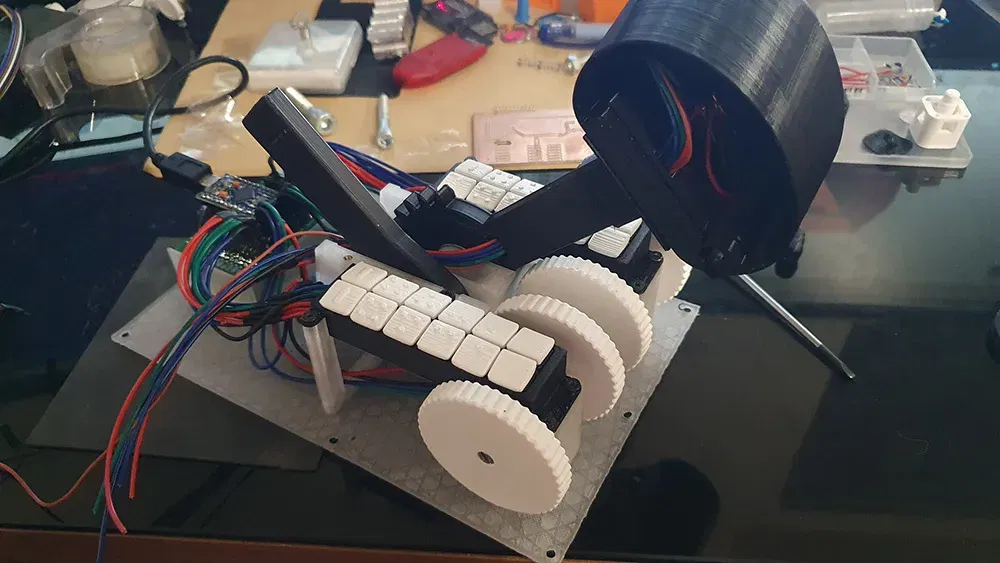

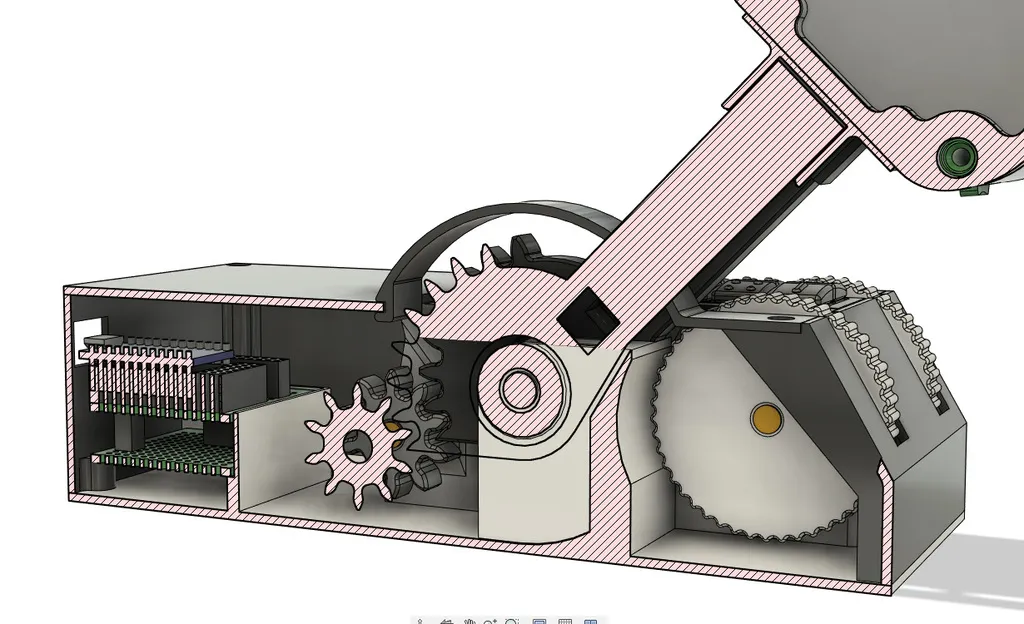

Để thêm ma sát, bạn có thể đặt một miếng cao su giữa tấm trên và giá đỡ chính (gần các bánh răng lớn hơn)

Phần cứng bổ sung được sử dụng:

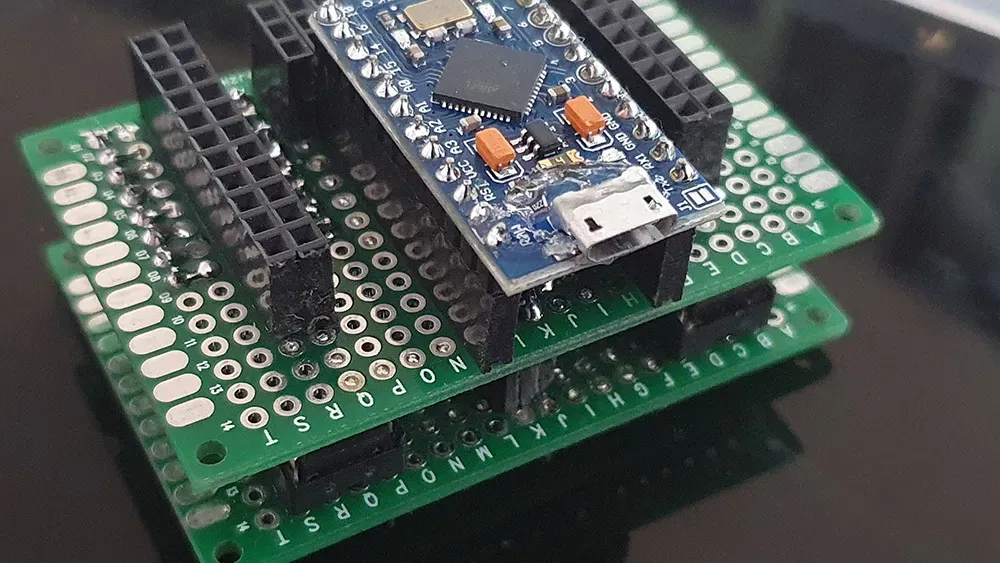

1x Arduino Pro Micro

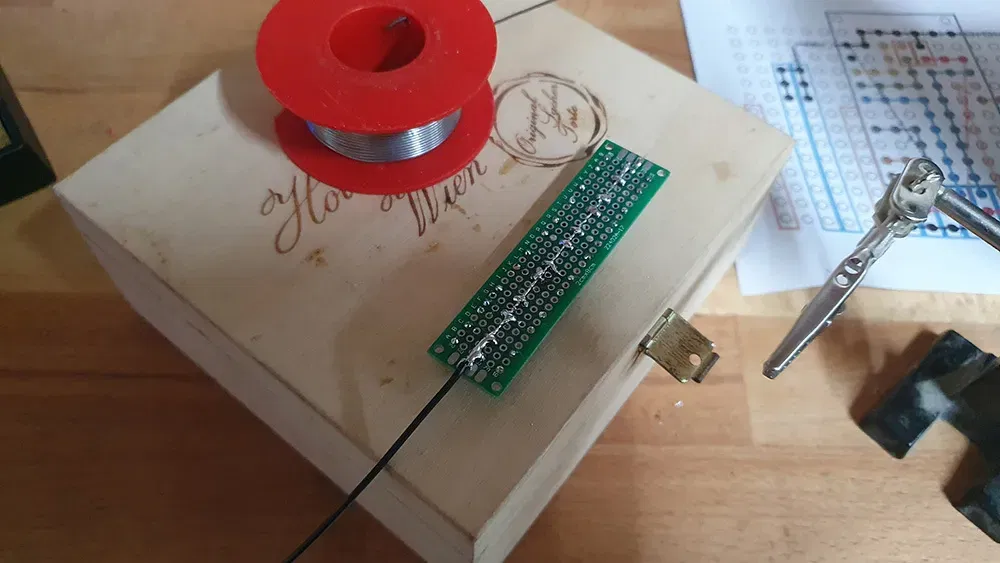

bảng mạch có lỗ

kết nối (đực & cái)

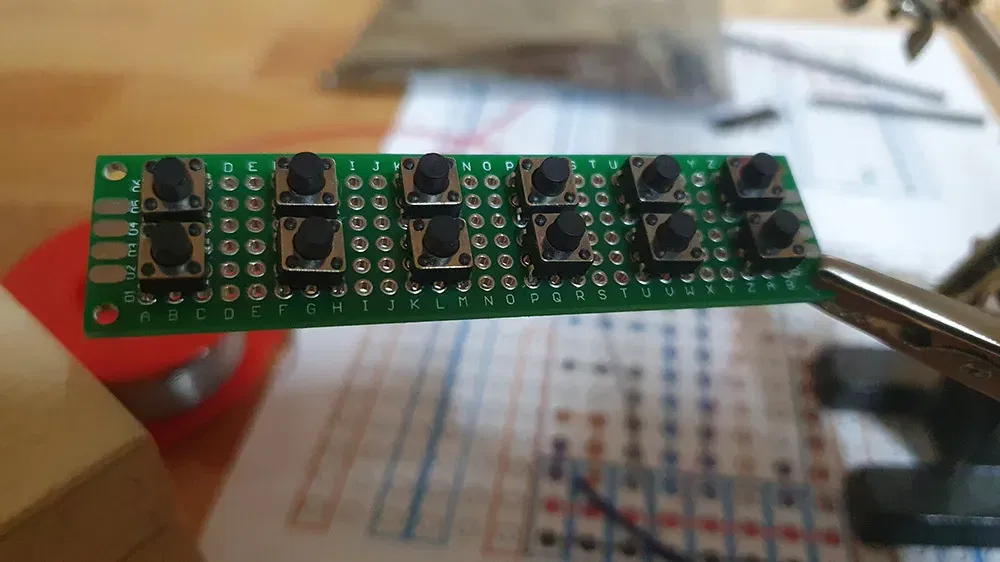

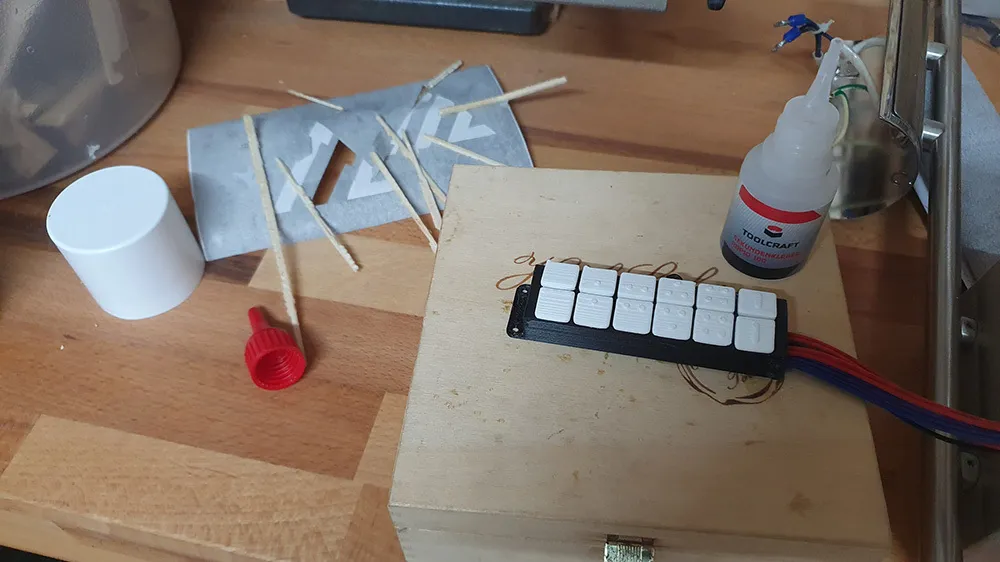

32x nút nhấn

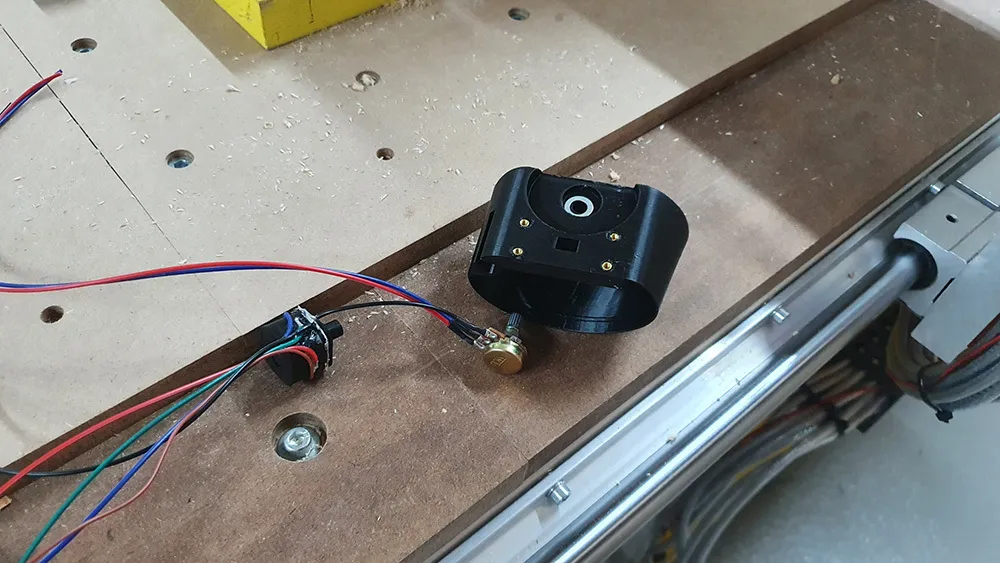

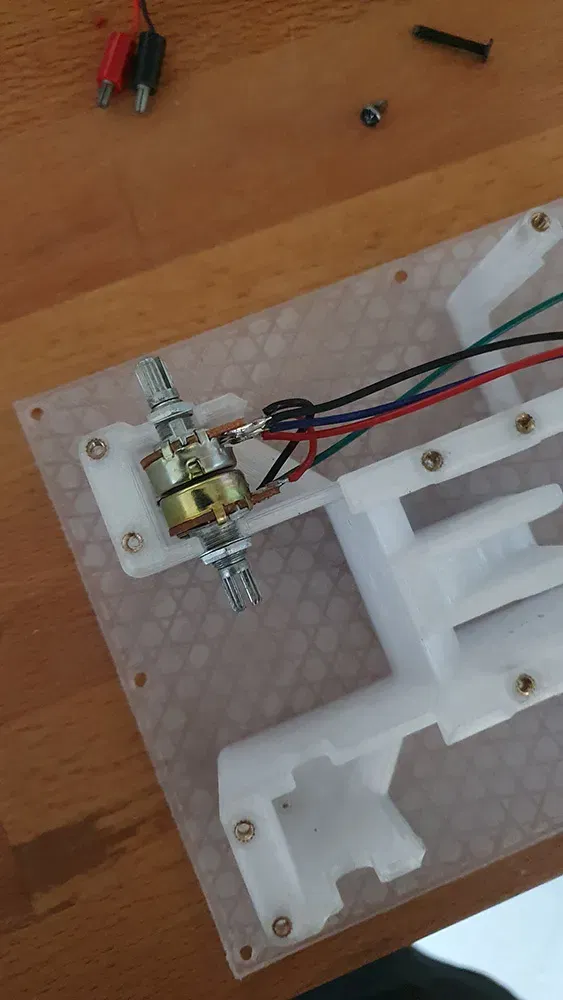

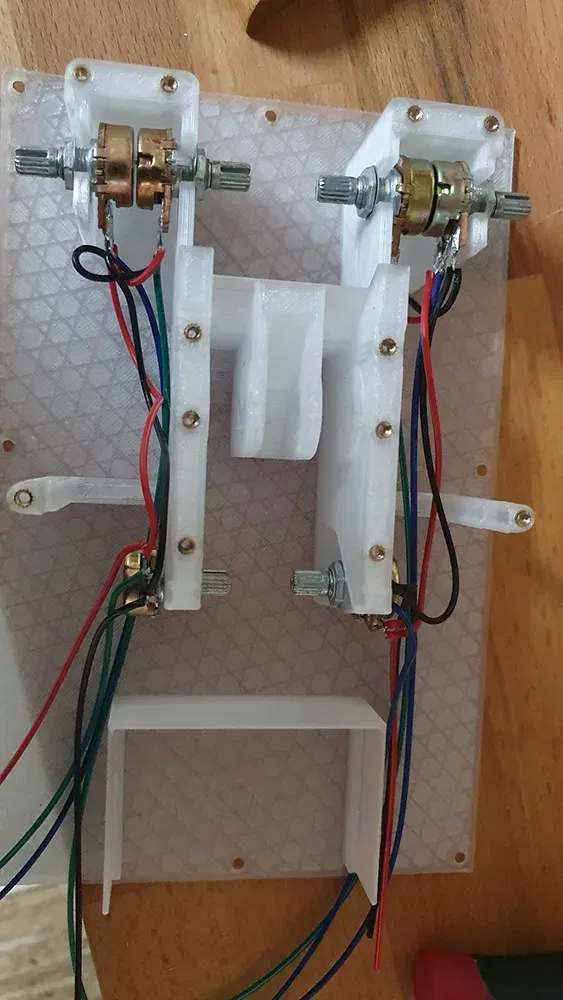

7x biến trở 10kOhm

2x MPC23017

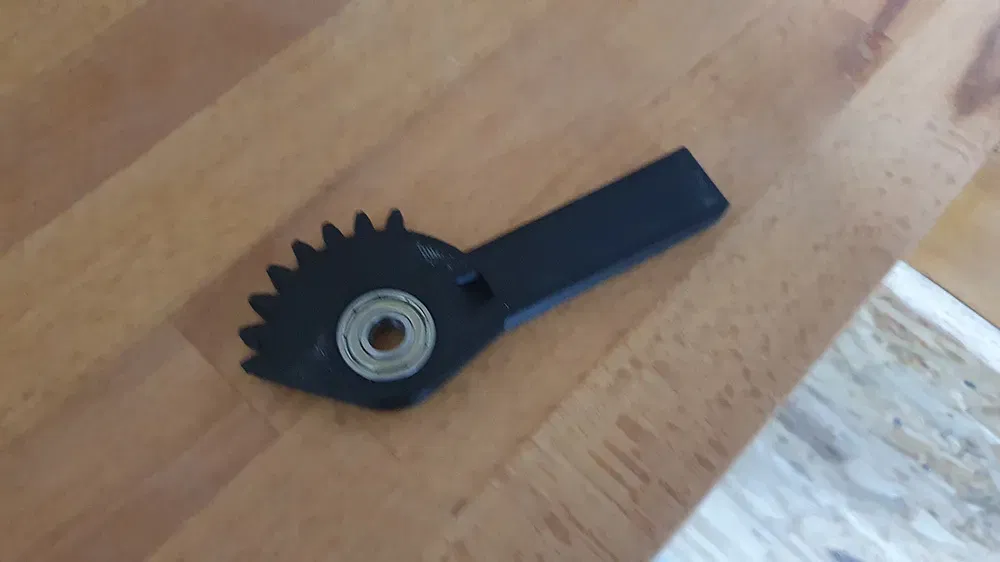

2x vòng bi 608

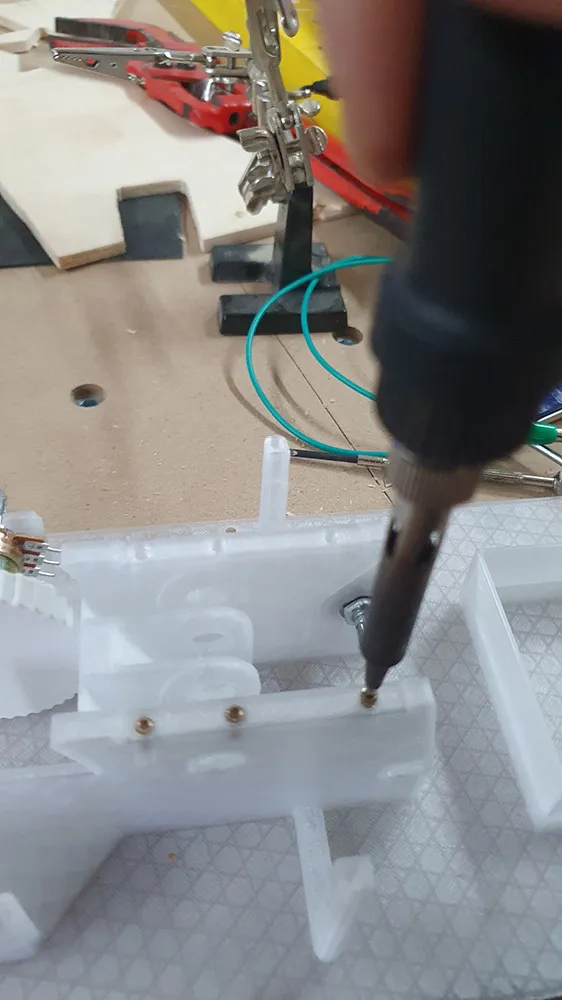

đinh vít có ren

ốc vít

cáp

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

CR10S PRO

**Hỗ trợ:**

Có

Độ phân giải:

0,2

**Ghi chú:**

hầu hết các bộ phận được thiết kế để in mà không cần hỗ trợ.
