Đèn báo hiệu cho camera có dây

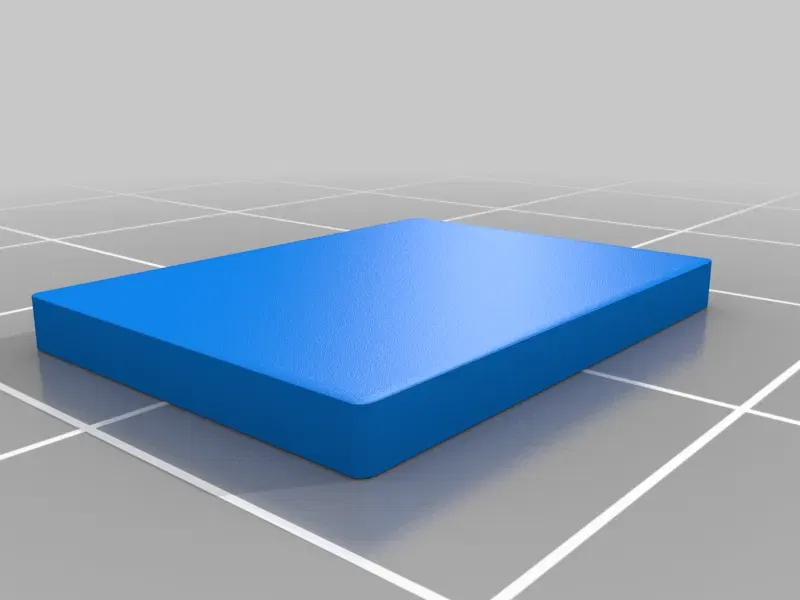

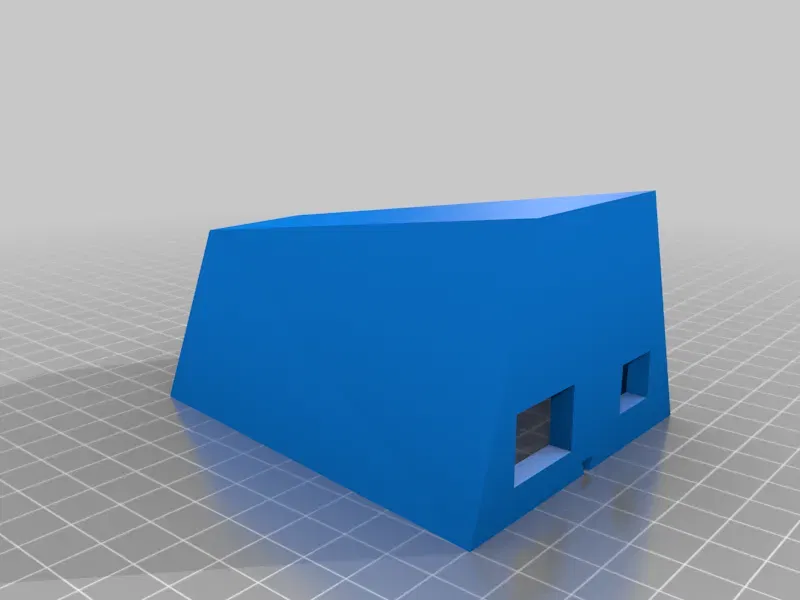

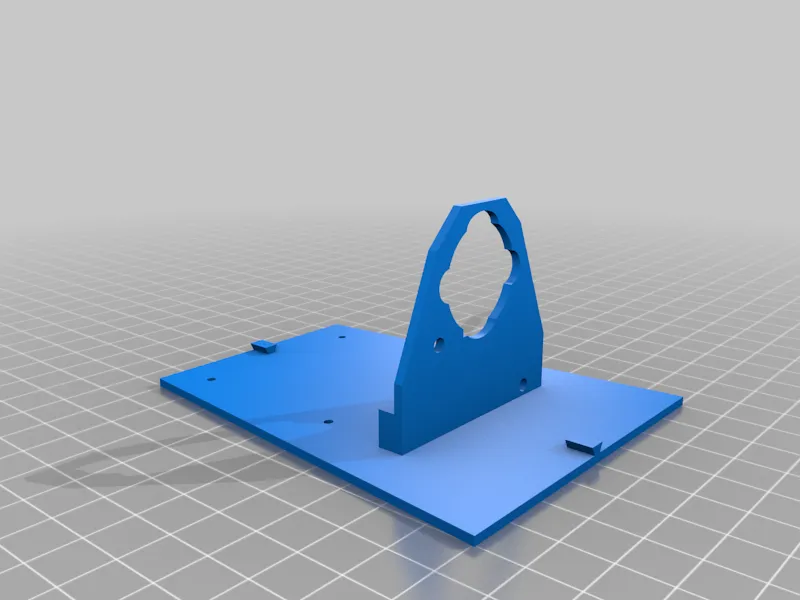

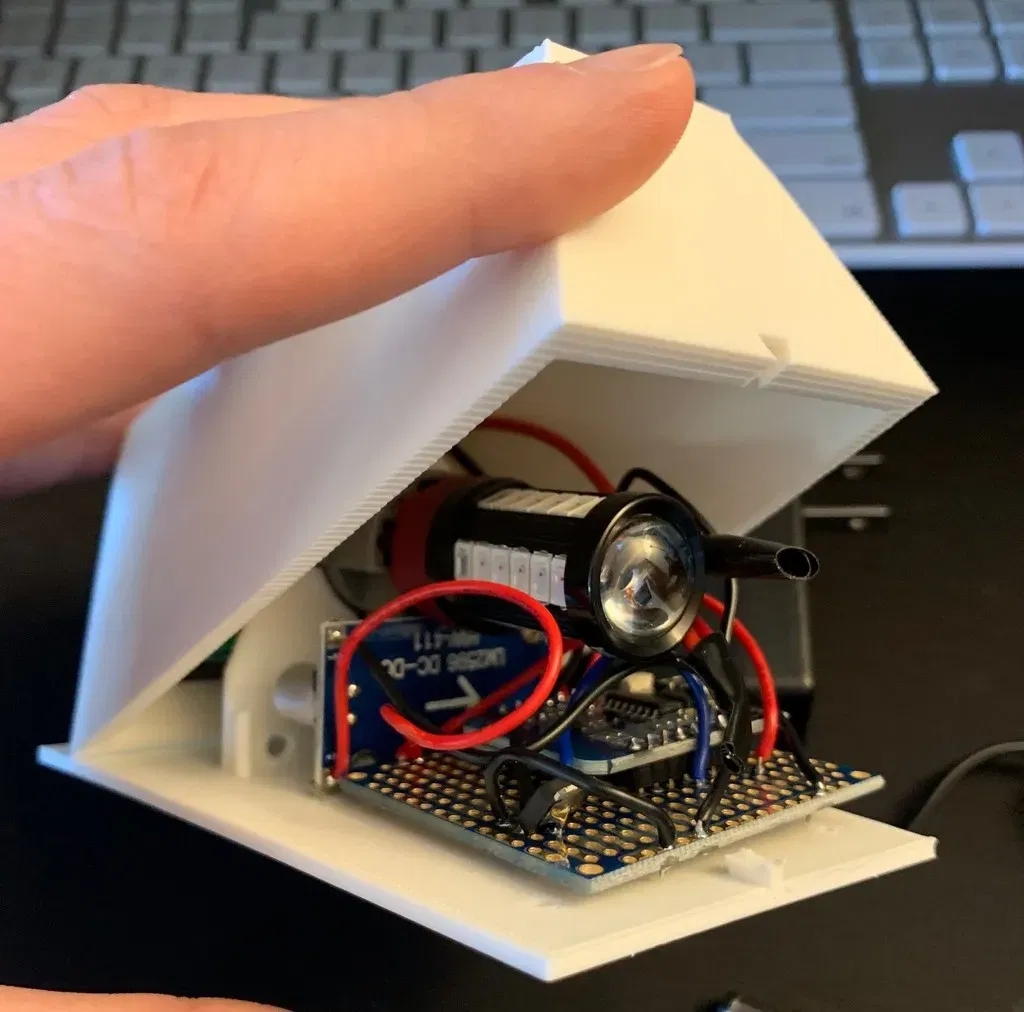

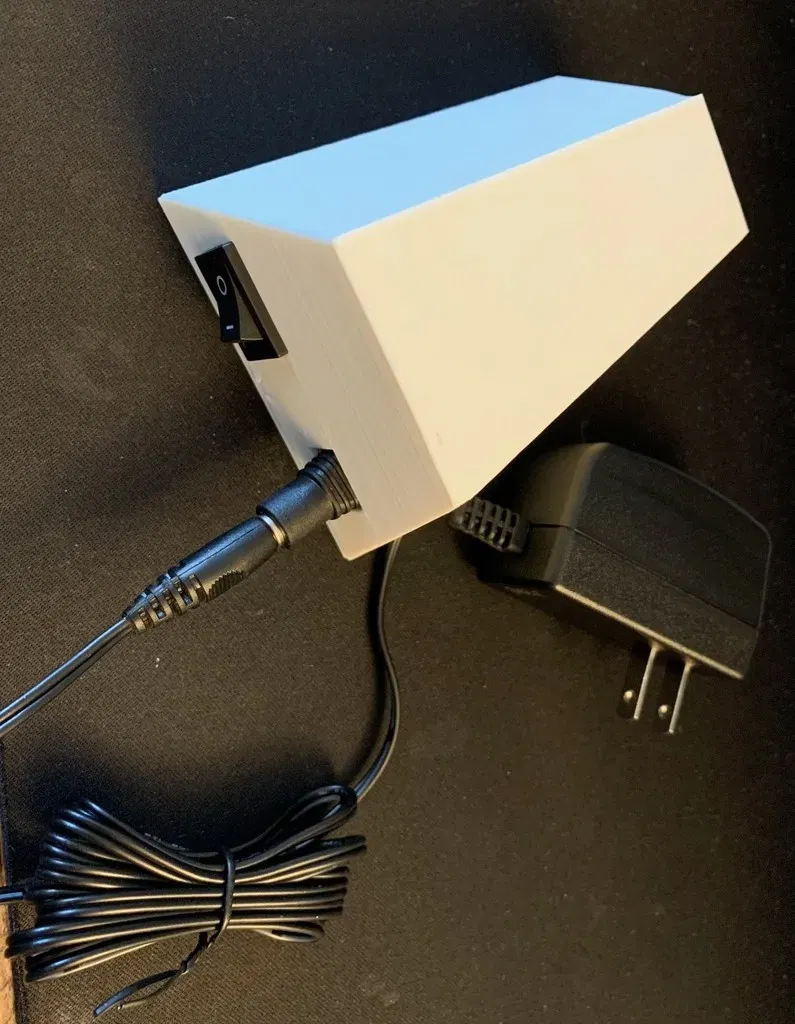

Tally Light cho camera (có dây). Đèn báo hiệu khuếch tán ánh sáng và phát sáng khi camera đang hoạt động. Đèn báo này chứa các thành phần (leds, esp8266, bộ chuyển đổi điện, mosfet, bảng mạch, công tắc nguồn và jack ống) và có thể được kết nối với hot shoe hoặc gắn bằng velcro. Vỏ giữ cố định mà không cần bản lề hay keo dính.

Các thành phần

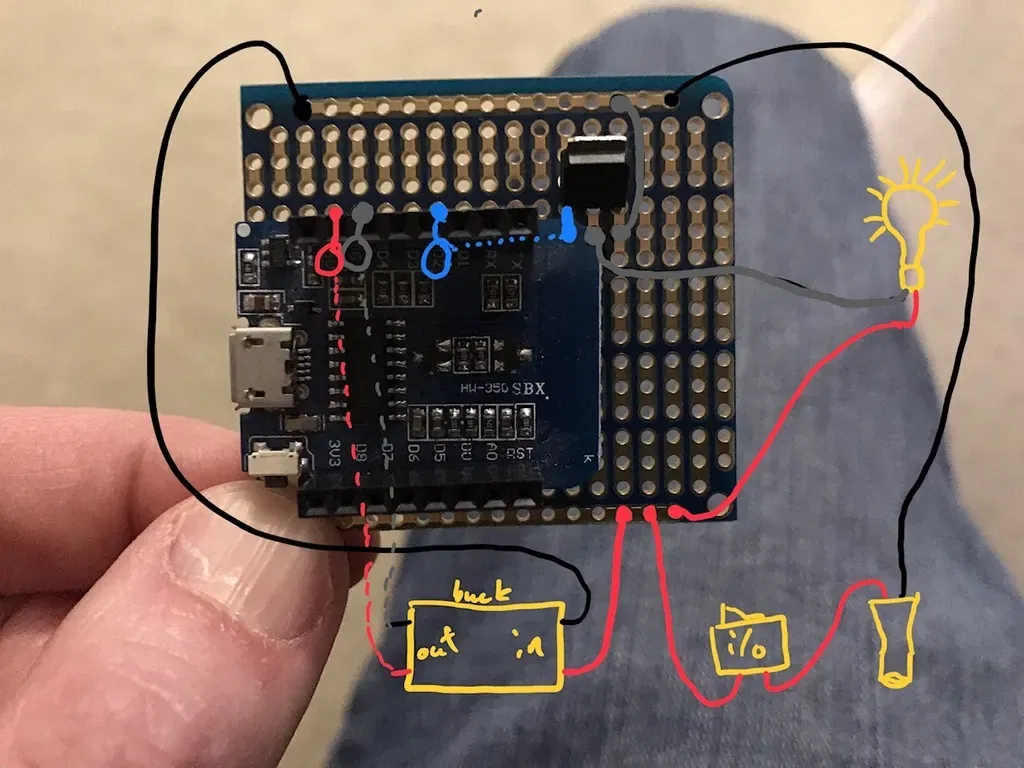

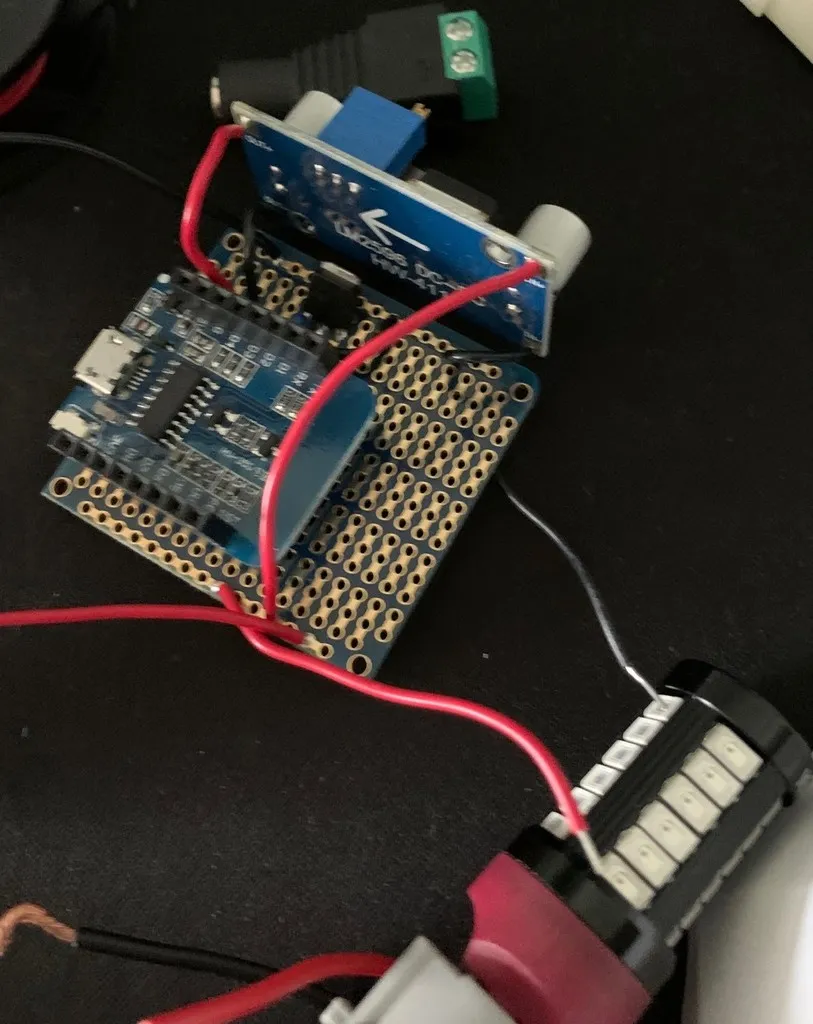

Đây là các thành phần tôi đã sử dụng. Bạn có thể thoải mái sử dụng các lựa chọn khác. Điều chỉnh độ dày của vỏ dựa trên độ sáng của các LED. Tôi đã sử dụng LED mạnh để có độ sáng đủ và tường dày để khuếch tán.

ESP8266: D1 Mini

LED: https://www.amazon.com/gp/product/B087213SYZ/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Đầu cắm LED (không bắt buộc): https://www.amazon.com/gp/product/B07P4CW3K1/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Mosfet (IRLR8743PBF): https://www.amazon.com/gp/product/B00MMYWIJS/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Bộ chuyển đổi Buck: https://www.amazon.com/gp/product/B06XZ1DKF2/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

PCB/Bảng mạch hàn: https://www.amazon.com/gp/product/B07ZYTZ48N/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

Cài đặt in

Thương hiệu máy in:

Monoprice

Máy in:
