Hộp lưu trữ SMD nhỏ Gridfinity có nắp

Tác giả 0bsidian

Lượt tải
848
Lượt thích
171
Lượt coi
3.823
Bình luận
20

File 32 19 MB

  • 2U_SMD_Box_V6_stackable_1768552917.stlSTL · 290,5 KB
  • 2U_SMD_Box_V6_stackable_x2_1768552918.stlSTL · 527,6 KB
  • 2U_SMD_Box_V6_stackable_x3_1768552919.stlSTL · 753,4 KB
  • 2U_SMD_Box_V6_stackable_x4_1768552919.stlSTL · 973,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#58439
Danh mục
DIY
Ngày đăng

Mô tả

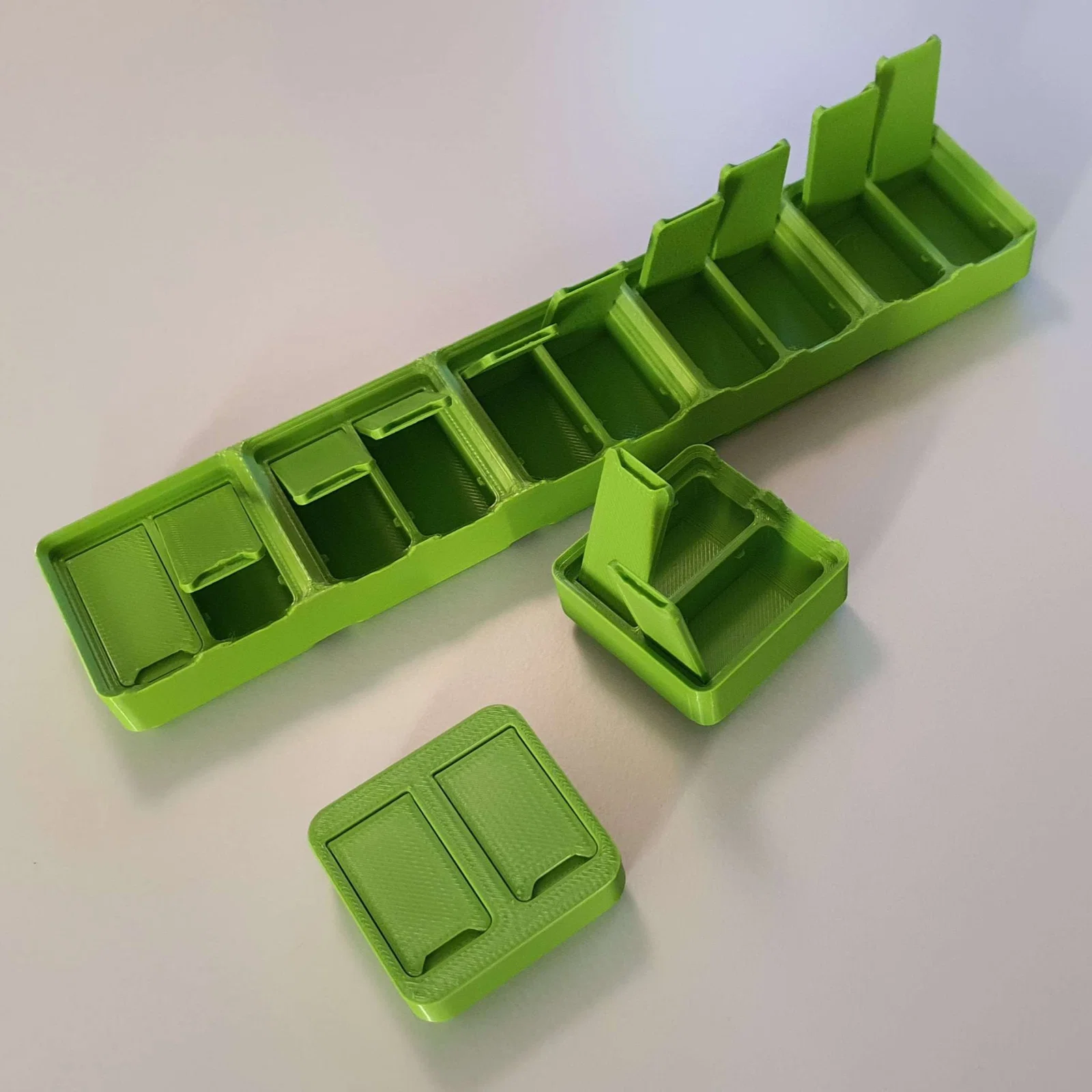

Tôi cần không gian lưu trữ cho các linh kiện SMD và đã tìm kiếm bất kỳ hộp nào tương thích với Gridfinity có nắp nhưng không tìm thấy gì. Vì vậy, tôi đã tự mình thực hiện và đây là kết quả.

Tôi đã in cái của mình với chiều cao lớp 0.2mm và đầu phun 0.4mm, không cần hỗ trợ.

Các dung sai có thể hơi chặt nhưng một chút chuyển động đã làm cho nắp dễ mở nhưng không quá dễ để chúng tự mở.

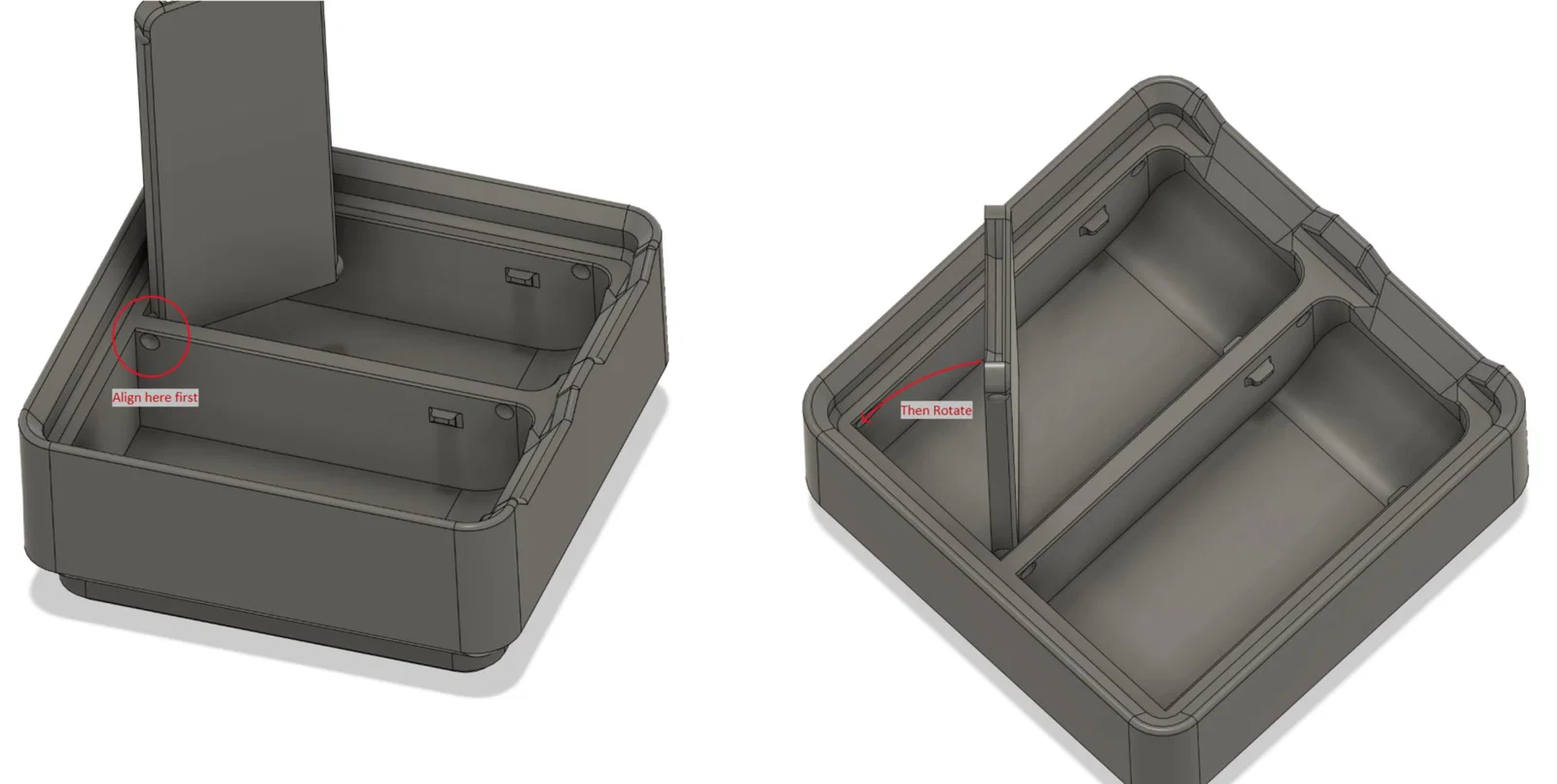

Để lắp đặt nắp, tôi đã thêm một rãnh nhỏ ở bên ngoài của mỗi ngăn, vì vậy hãy căn chỉnh bóng với bên trong trước, sau đó xoay nắp vào vị trí (xem hình ảnh).

Hiện có hai mẫu nắp khác nhau. Chúng nên phù hợp với tất cả các hộp, mẫu thứ hai có một rãnh lớn hơn để dễ cầm hơn bằng ngón tay nhưng nó chiếm một chút không gian bên trong container.
Nếu bạn thấy rất khó để mở container, bạn có thể thử cắt bớt các hình cầu ở phía trước của nắp (gần rãnh, các hình cầu phía sau hoạt động như bản lề). Điều này cũng dẫn đến việc nắp tự mở dễ hơn (nếu chúng rơi xuống chẳng hạn).

Đến những người đã tải xuống V5 của các hộp:

Tôi đã được thông báo rằng có một lỗi căn chỉnh trong V5 đã làm lệch các lỗ cho nam châm, lỗi này đã được sửa trong V6!
Nắp V5 và V6 vẫn nên giống nhau, vì vậy không cần phải in lại (nếu bạn muốn làm điều đó)

Changelog

  • 2023.11.02 Thêm các biến thể 3U và 4U của cả phiên bản không chồng và có thể chồng lên nhau

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
32
Tổng dung lượng
19 MB
File lớn nhất
1,2 MB
