Nguồn điện di động cho pin Bosch 18V

Tác giả MrFox_458544

Lượt tải
86
Lượt thích
30
Lượt coi
1.636

File 2 60,8 KB

  • Tragbares_Netzteil_2.0_1765779753.3mf3MF · 42,3 KB
  • Tragbares_Netzteil_2.0_Deckel_1765779754.3mf3MF · 18,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

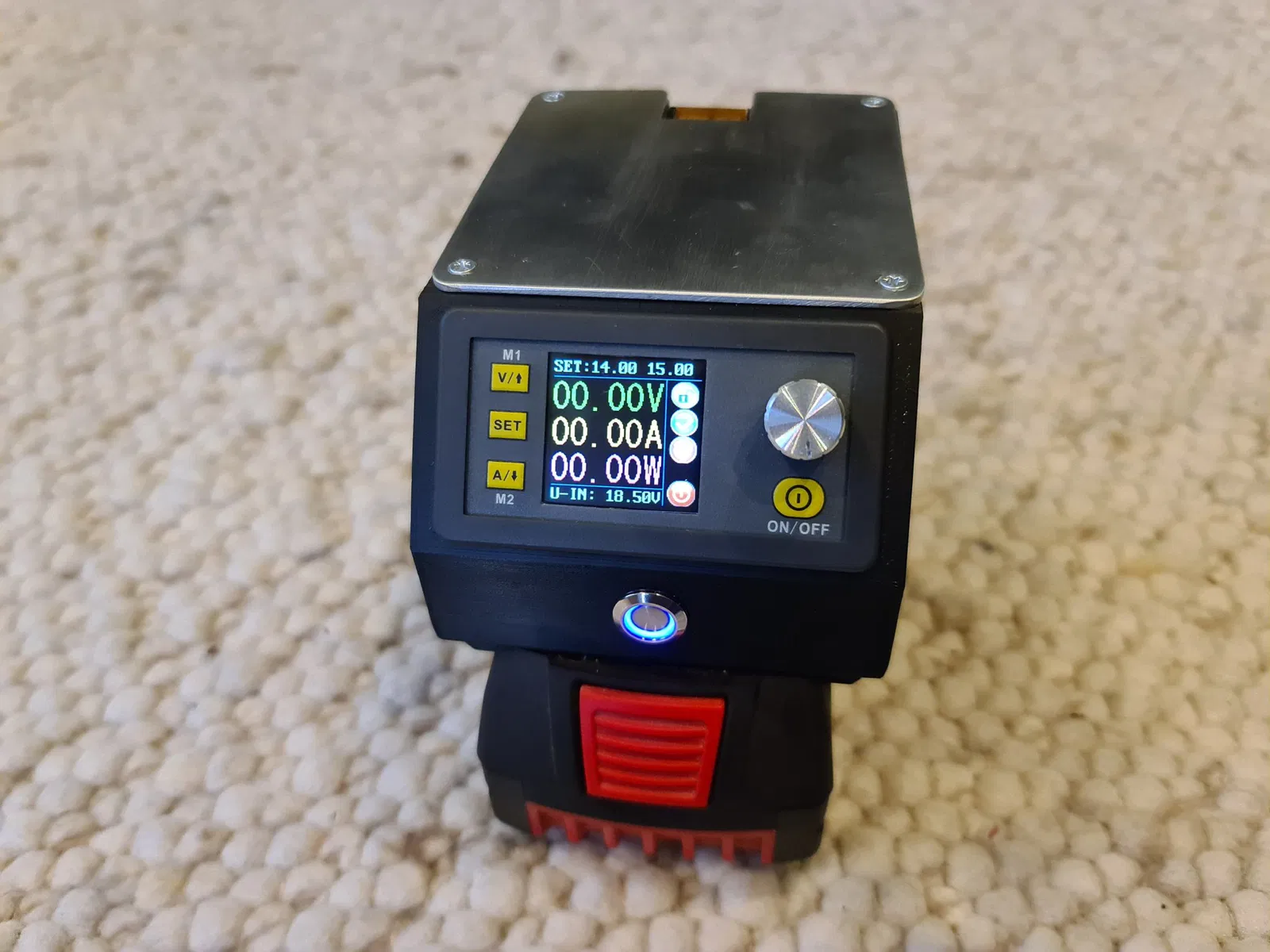

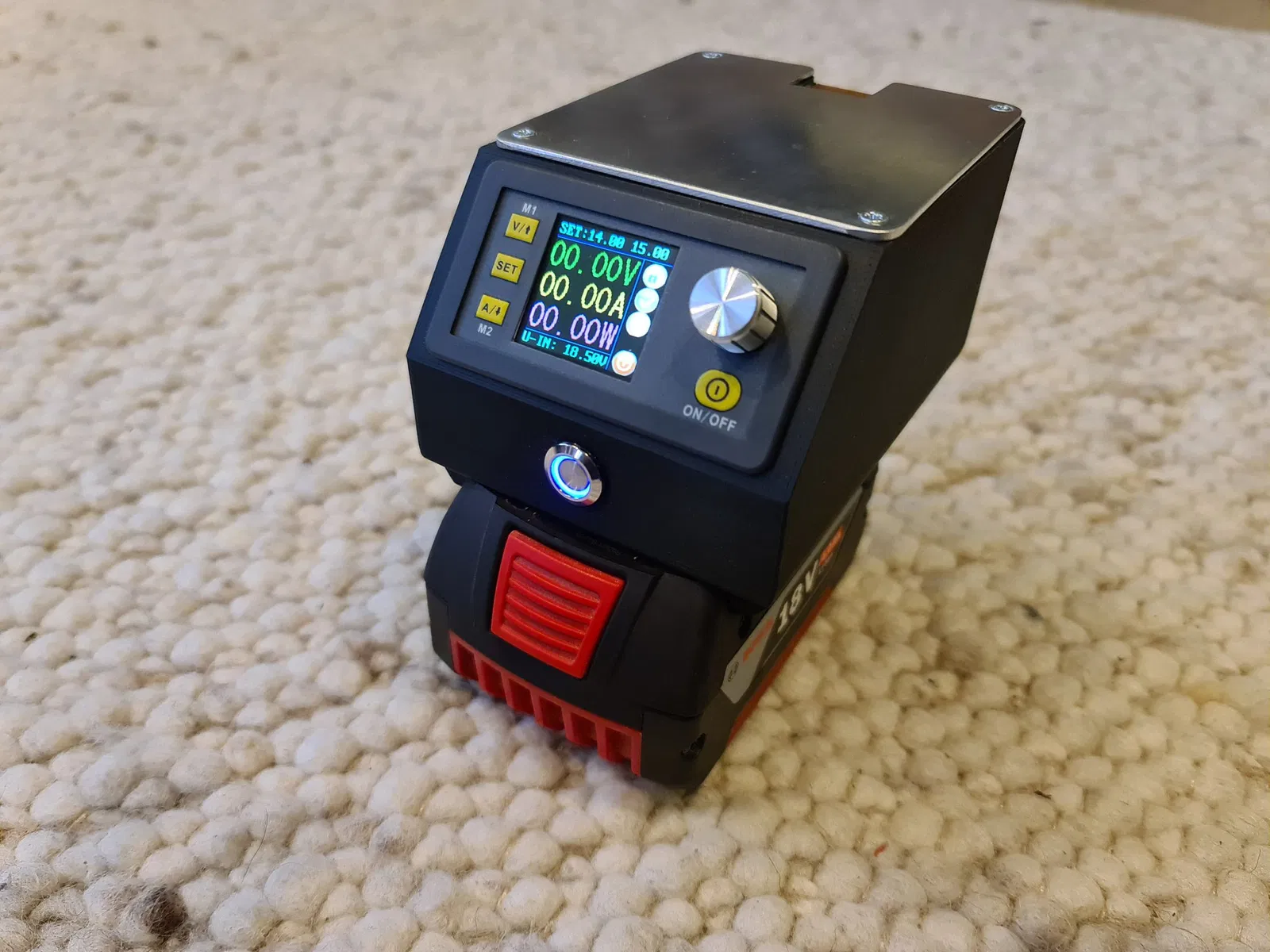

Trong bộ nguồn di động, mô-đun đã được tích hợp,

https://amzn.to/3QHm1mP

Nó có thể đạt tới 20A và do đó nên đủ cho hầu hết mọi thứ.

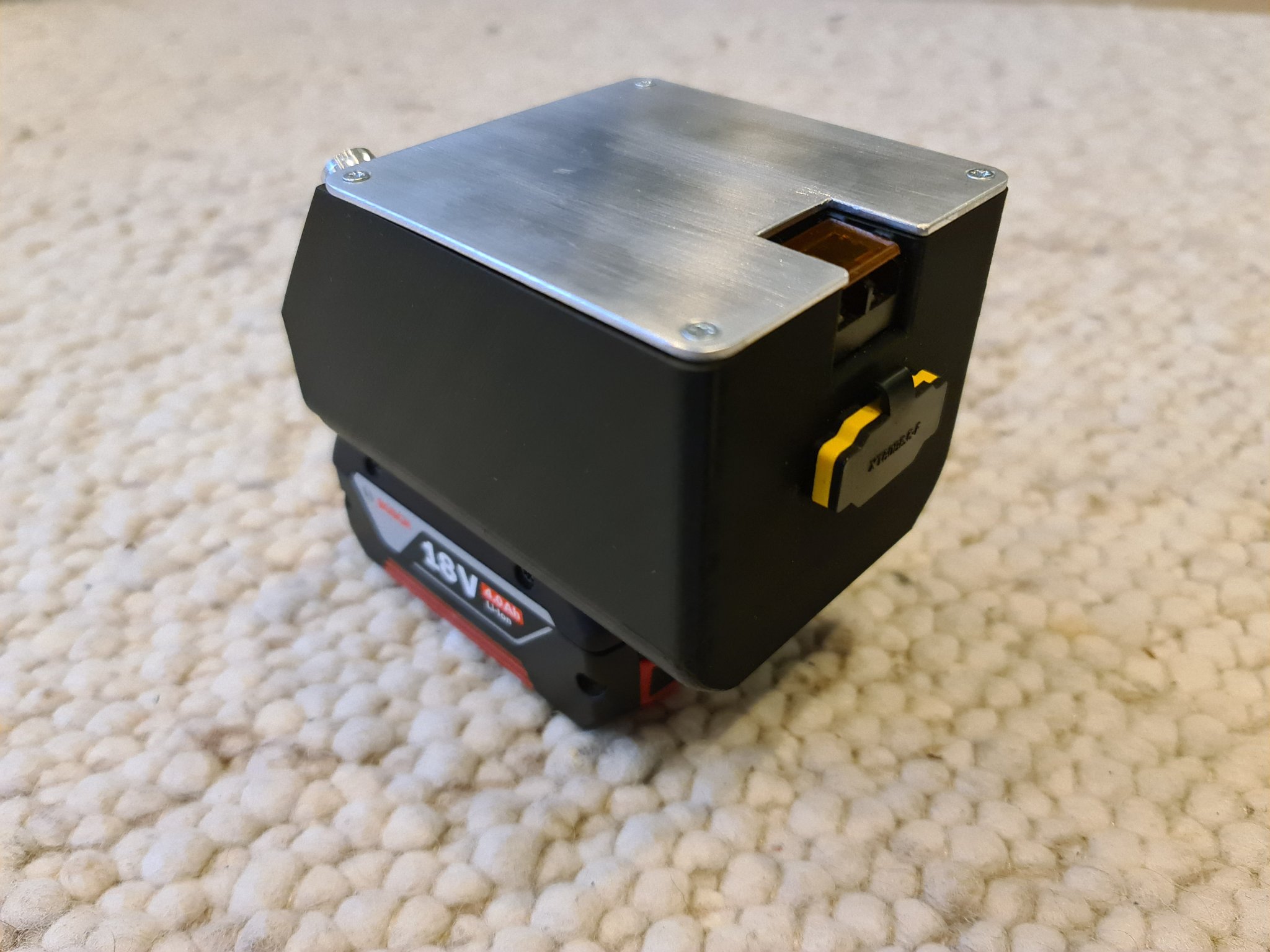

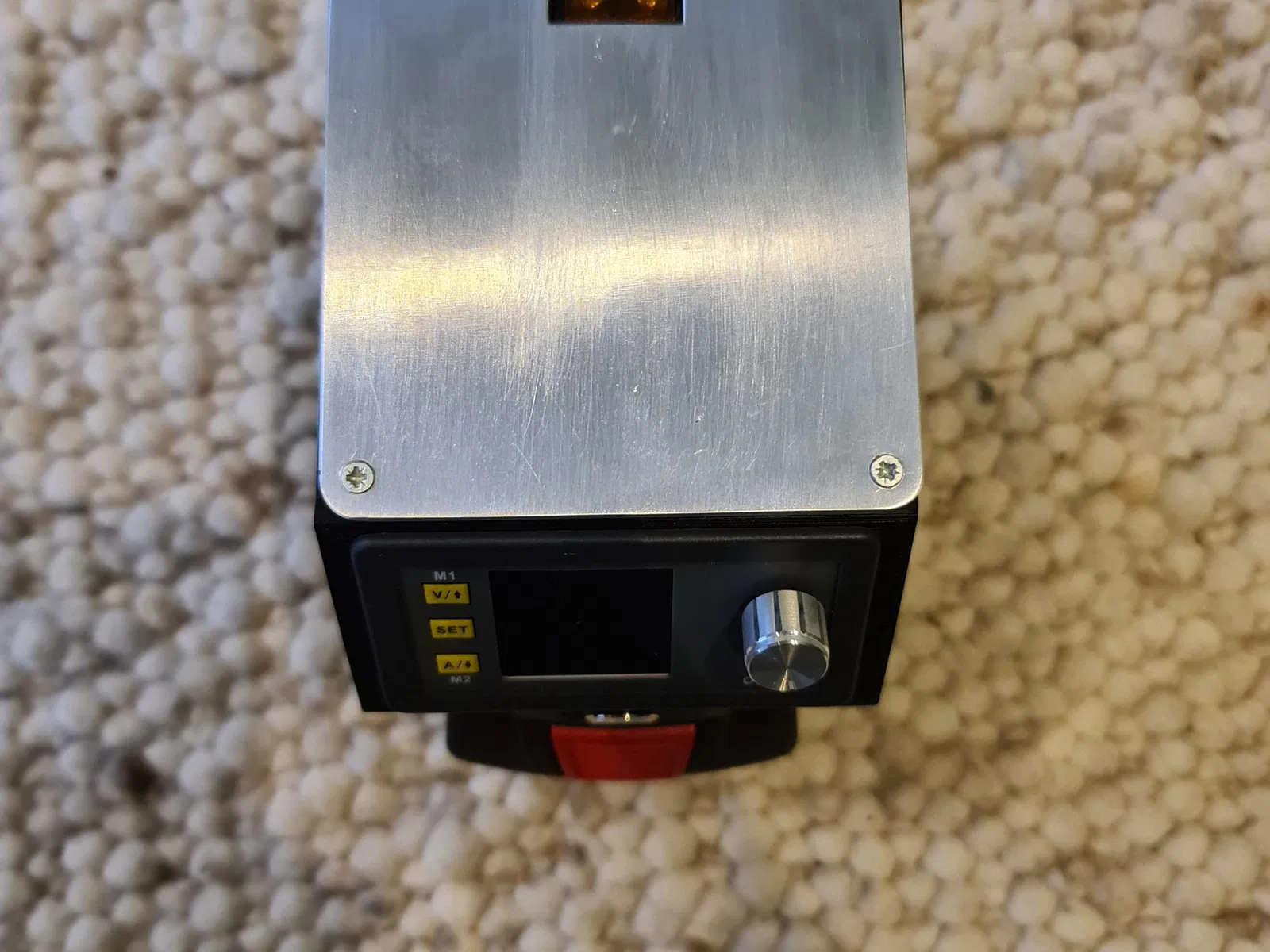

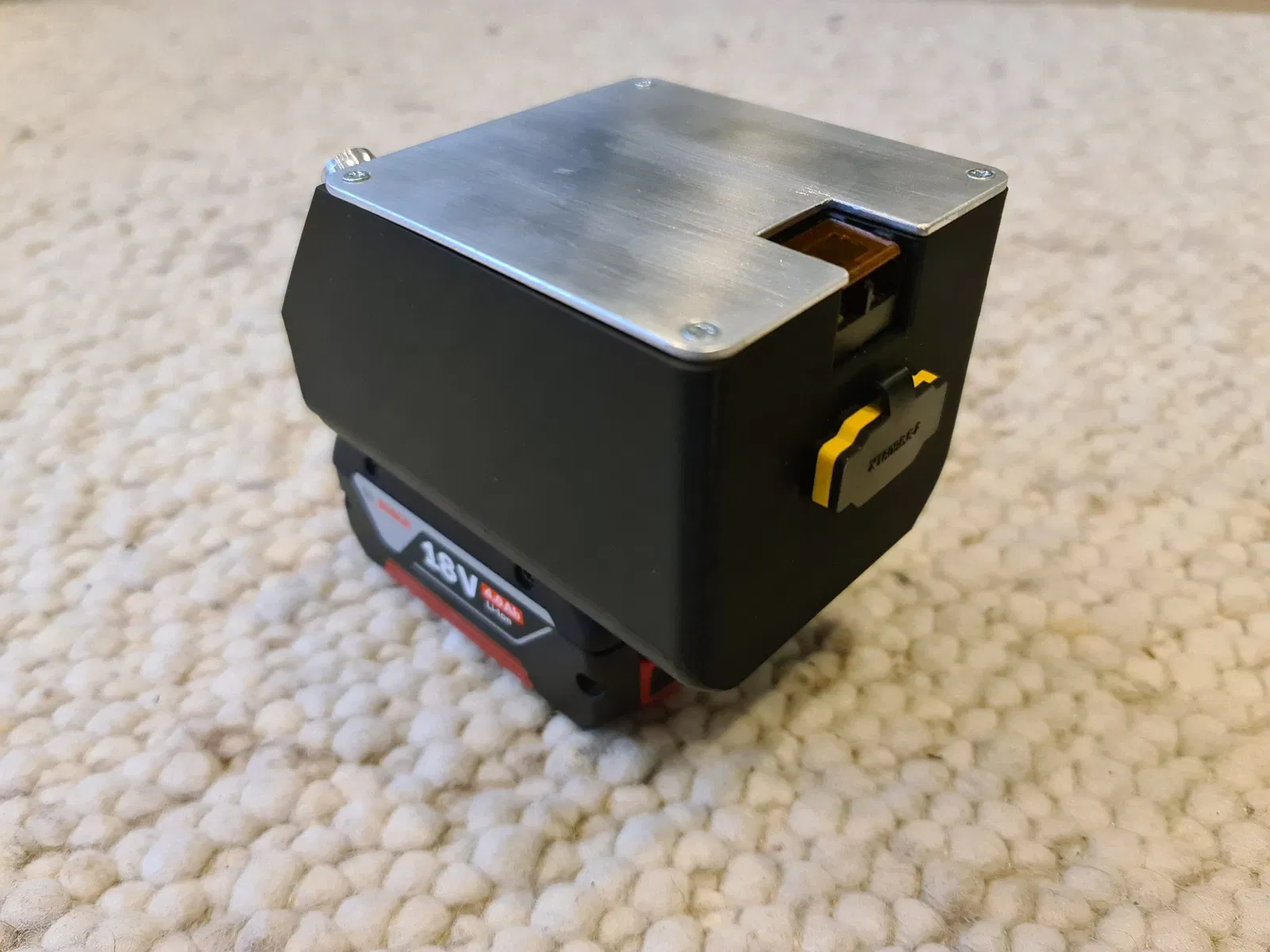

Vì đây là một vỏ kín, tôi khuyên bạn nên dẫn nhiệt có thể phát sinh từ bộ nguồn lên trên, tôi đã làm điều này bằng cách uốn một tấm nhôm sao cho nó kết nối các transistor với nắp nhôm để nhiệt thoát ra bên ngoài.

Công tắc phía trước,

https://amzn.to/47fyt3B

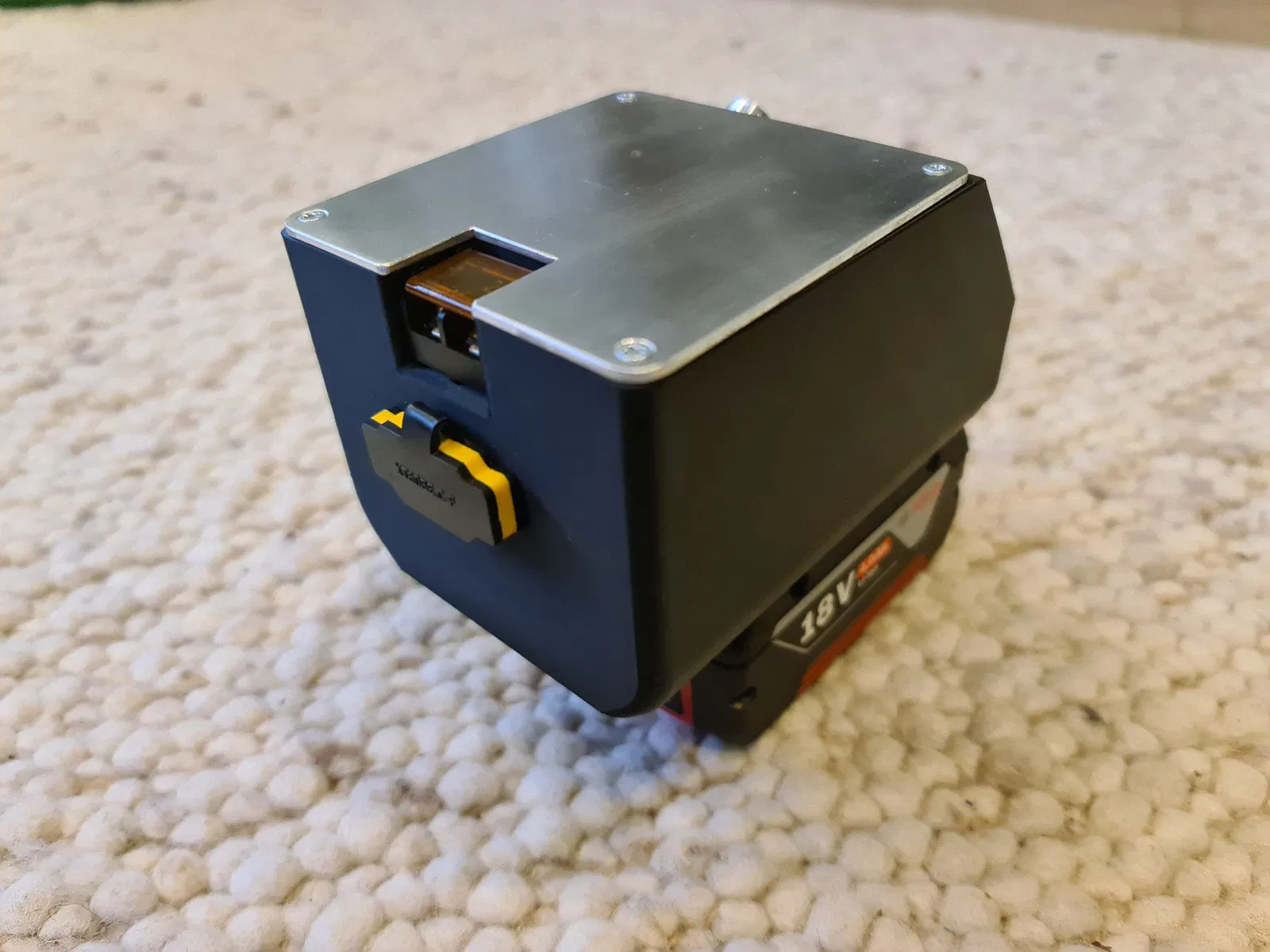

Đầu nối XT60,

https://amzn.to/3tW4ZcK

Bảo vệ pin, tôi đã hàn bỏ rơ le và các kết nối vít để tiết kiệm không gian và sử dụng các kết nối vít như một thành phần cho vỏ, tôi đã thay rơ le bằng Mosfets.

https://amzn.to/40jcw1v

Để dễ dàng kết nối một số thứ, tôi đã sử dụng tấm đồng mỏng.
