Bộ chuyển đổi nút bấm Prym cho dụng cụ Vario Zange 390900

Công cụ bổ sung này cho Prym 390900 Vario Zange/Kìm được sử dụng để hỗ trợ tốt hơn cho phần đuôi của phần nam cho các nút Pyrm khi sử dụng với các vật liệu rất dày.

Công cụ tiêu chuẩn sử dụng một mảnh cho các nút bấm và cho đĩa phẳng. Điều này dẫn đến việc đĩa sau bị cong lại. Tôi không thích vẻ ngoài của nó vì không an toàn khi bạn cho nút qua một mảnh da dày 2,5mm.

Bộ chuyển đổi này yêu cầu một vòng đệm M5 với đường kính khoảng 14,70mm. Tôi đã thử làm phần này mà không có vòng đệm nhưng lực quá cao. PLA sẽ bị nén ngay cả khi in với 100% độ đầy.

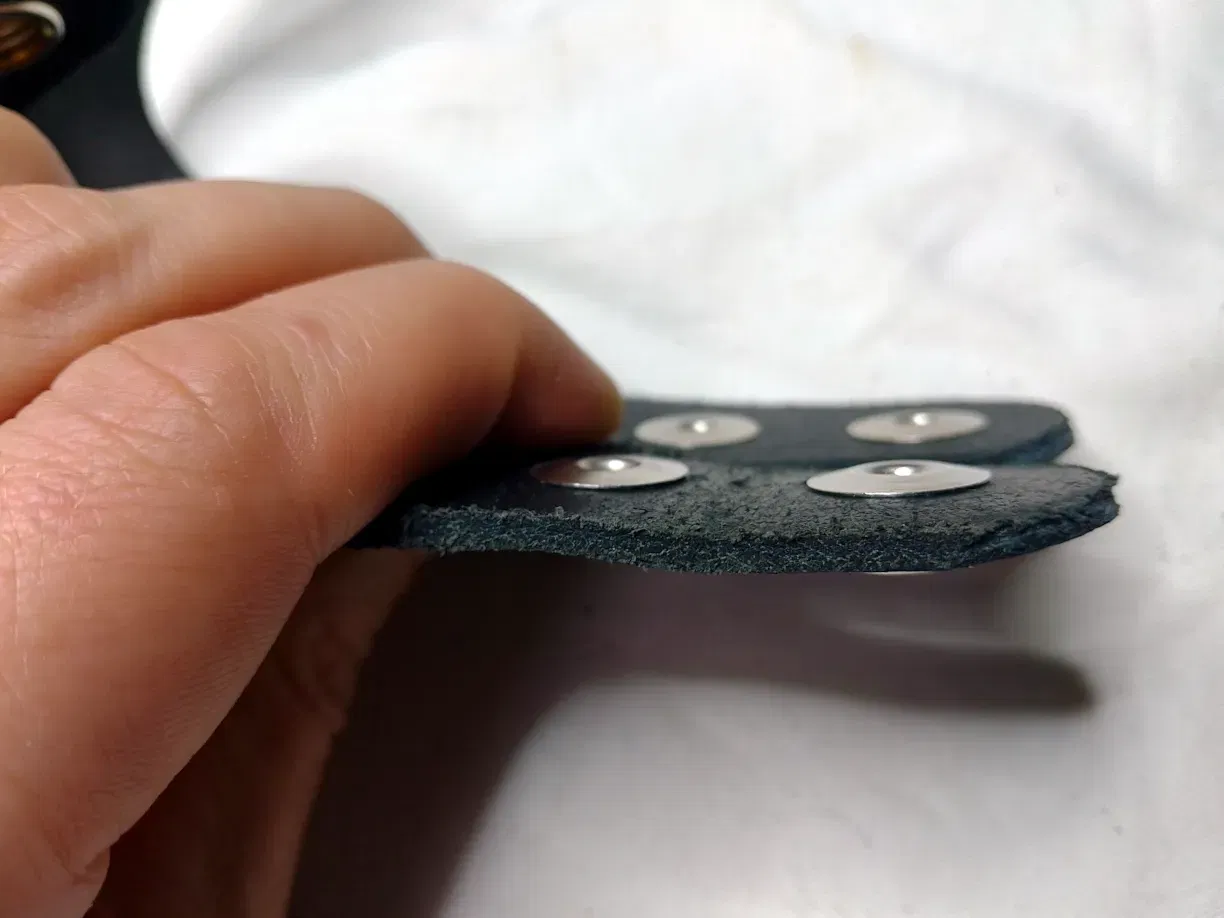

Hình ảnh trên trang này cho thấy các nút được làm với công cụ Prym gốc ở phía trước. Thật khó để thấy sự khác biệt. Tôi nghĩ bạn có thể thấy rõ trong video dưới đây. Chúng ta đang nói về sự khác biệt tối đa một milimet. Vì vậy, hãy tiếp tục sử dụng phần gốc nếu bạn không muốn rắc rối. Nó vẫn hoạt động.

Chi tiết về phần này: https://www.youtube.com/watch?v=JY91vu3G0WM&t=631s

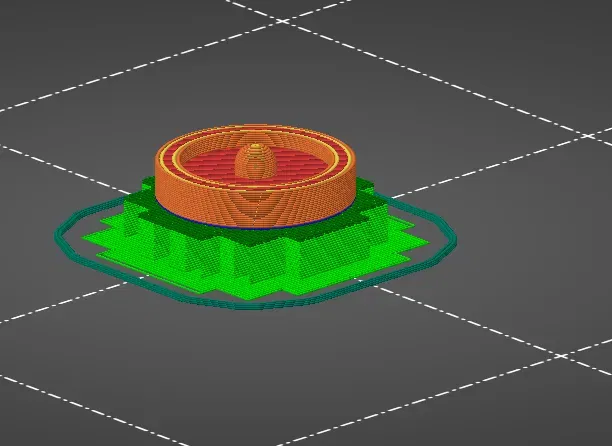

Cài đặt In

• 100% Độ đầy
• Hỗ trợ trên mặt bàn in
• Hướng, chốt trung tâm hướng xuống với cốc hướng lên

Công cụ này là tài sản công cộng. Tệp PAR và STEP của Solid Edge Community Edition 2024 được cung cấp (Prym Knöpfe Buttons Model Files.zip). Tận hưởng!
