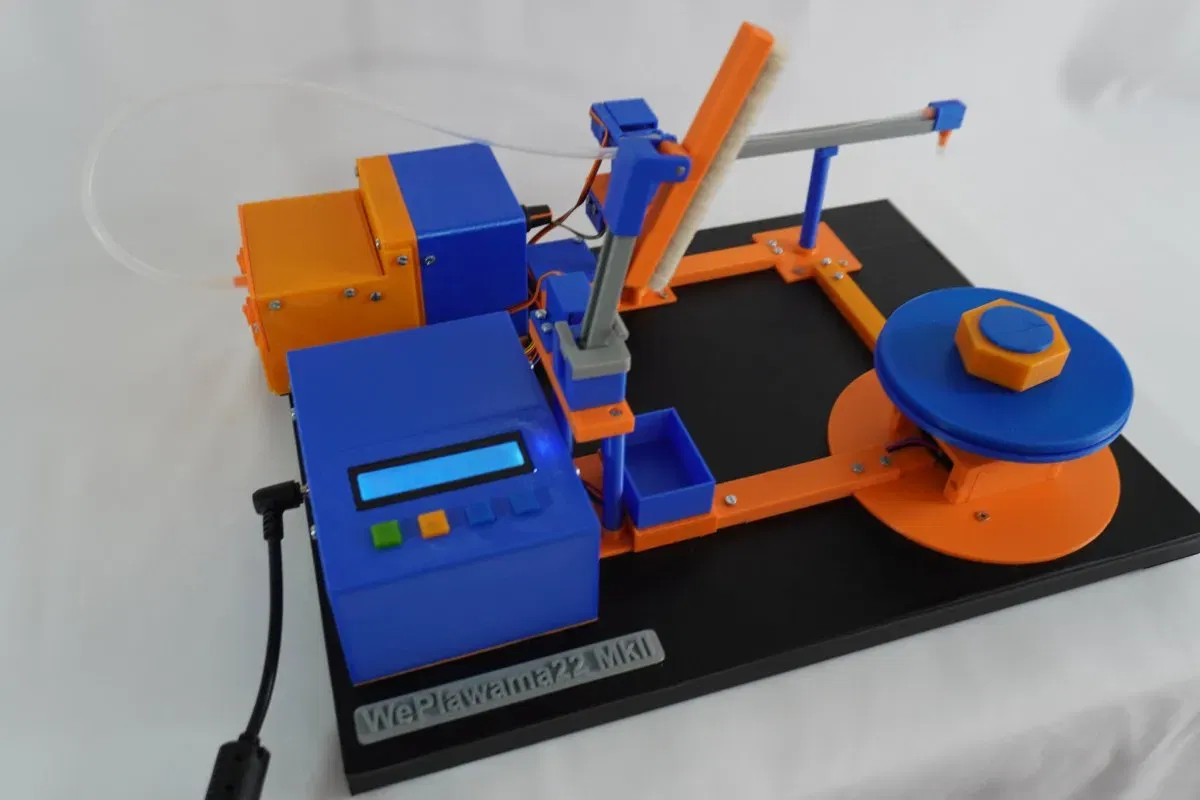

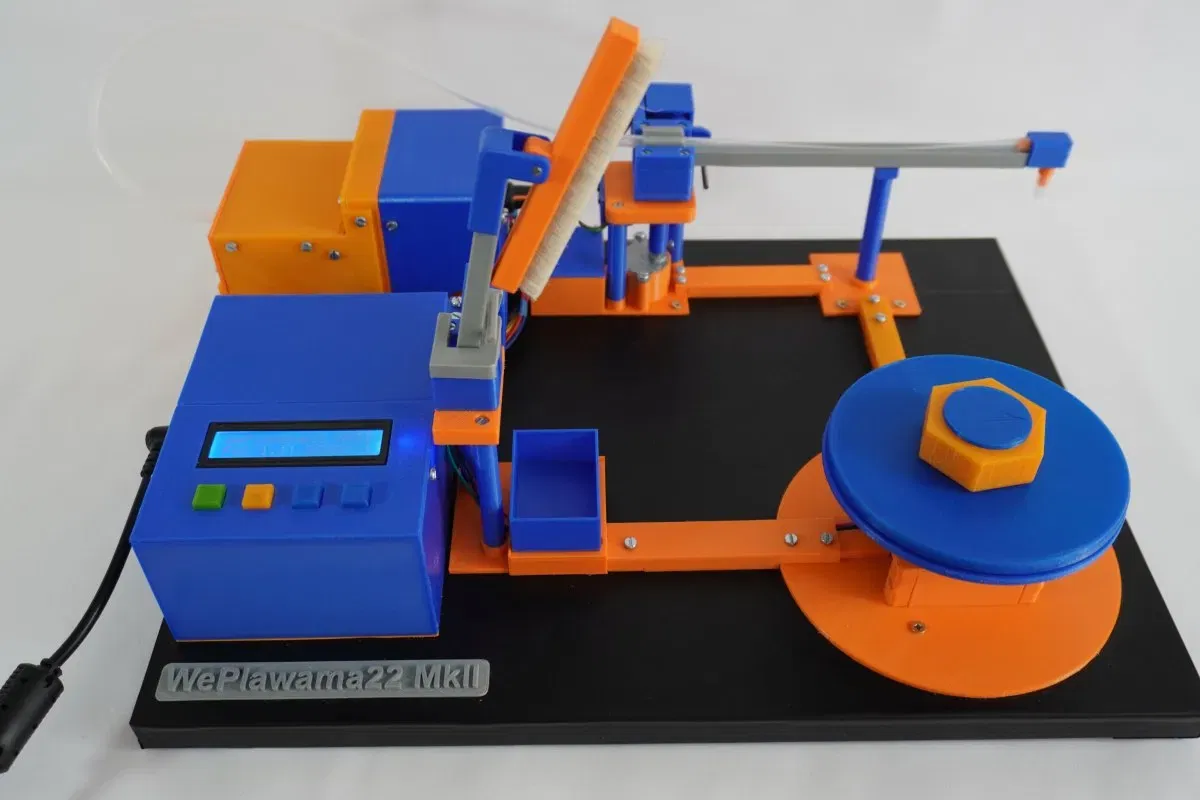

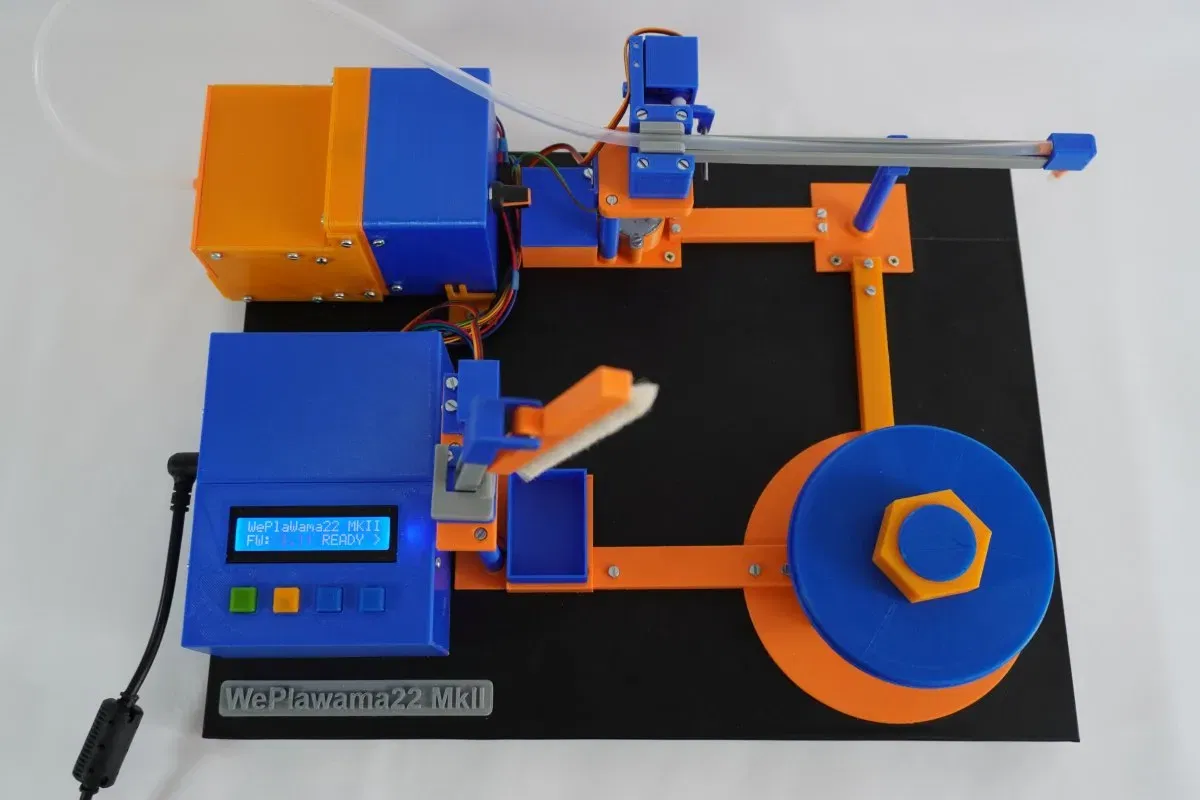

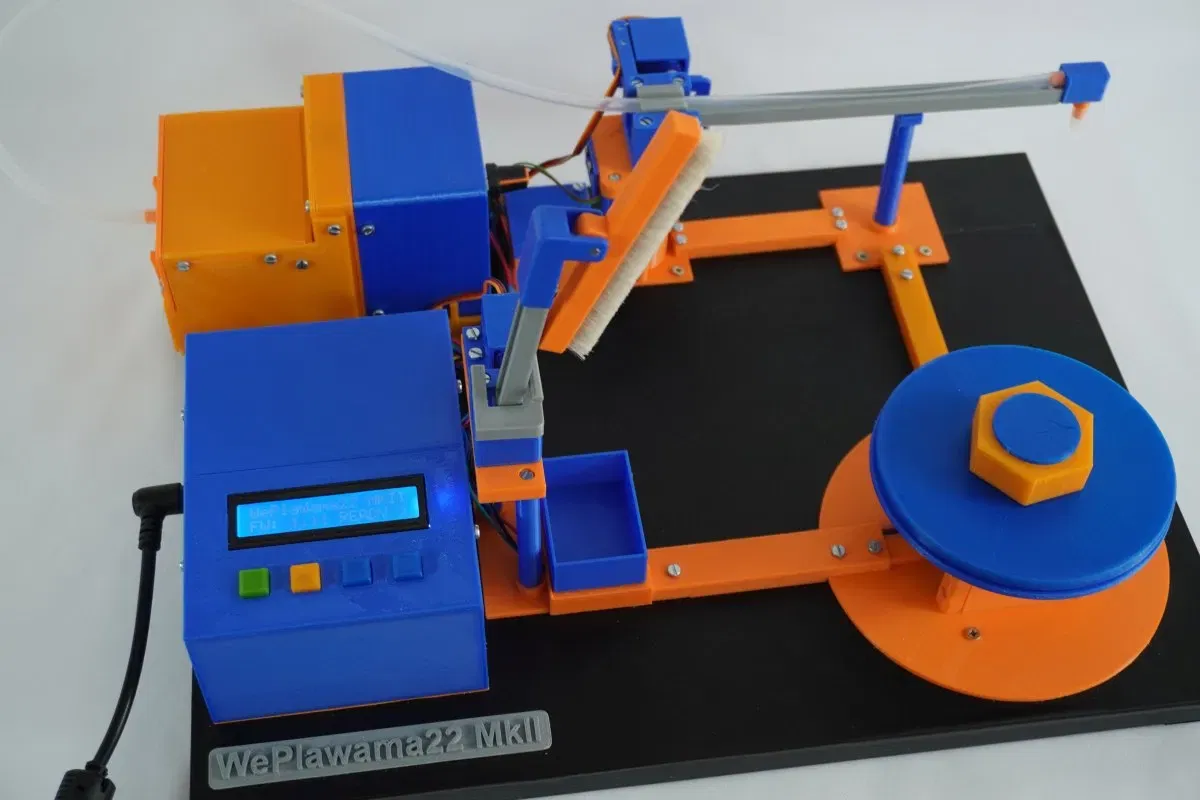

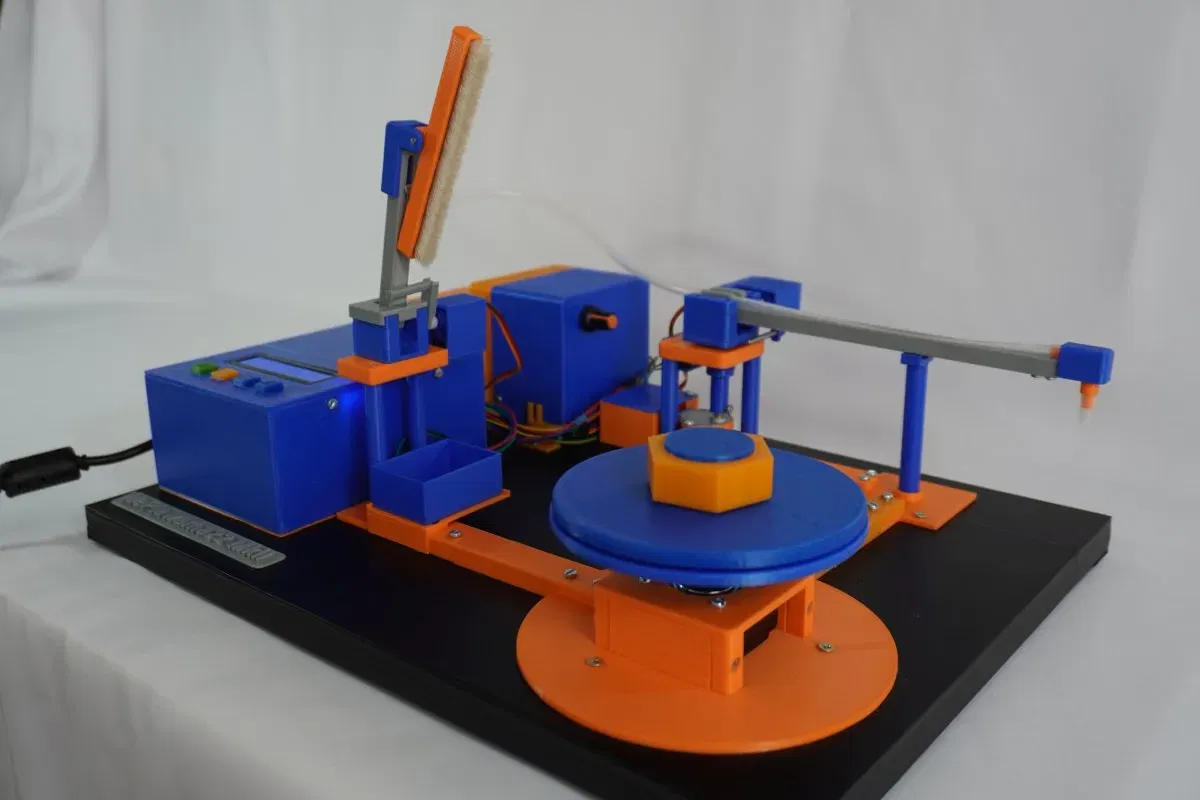

Máy vệ sinh đĩa vinyl tự động WePlawama22 MKII

Là một người đam mê sưu tập đĩa vinyl, tôi tự nhiên làm sạch đĩa của mình bằng nước. Tất cả bắt đầu với một chiếc Knosti. Trong thời gian dài, cần một cái gì đó chuyên nghiệp hơn. Nhưng vì tôi không muốn chi tiêu 500 € hoặc hơn cho một chiếc máy hút ẩm đắt đỏ hơn hoặc ít hơn, tôi đã bắt đầu nghĩ ra một chiếc máy của riêng mình, lấy cảm hứng từ các dự án DIY khác.

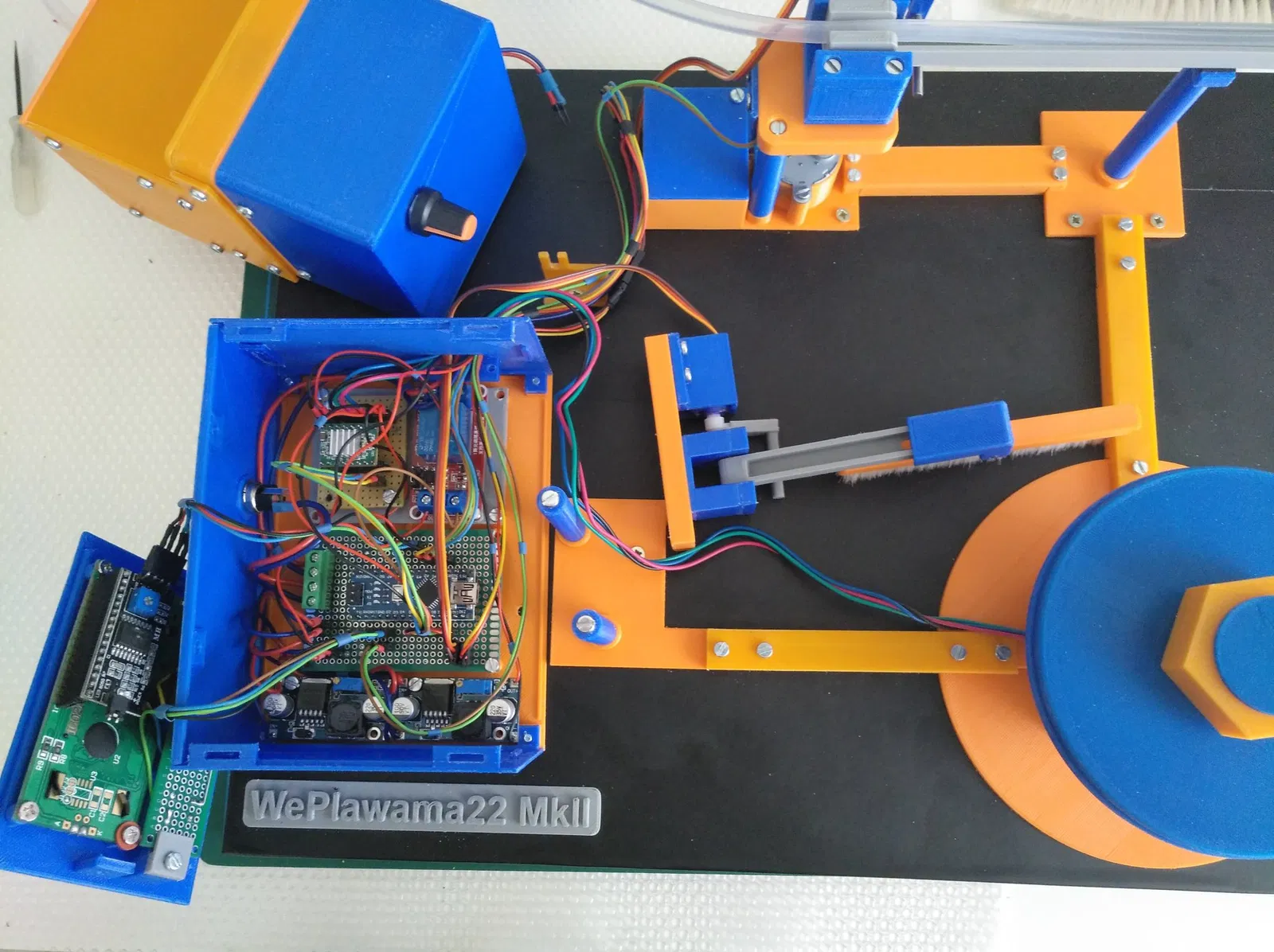

Chiếc máy nên được thực hiện càng hoàn chỉnh càng tốt bằng máy in 3D. Được trang bị một chút điện tử. Nó được điều khiển bởi một Arduino Nano. Hiện tại nó thậm chí còn có một số không gian cho việc mở rộng. Ngoài ra, có một cặp động cơ bước và điện tử điều khiển, cũng như hai servo và một tua-bin hút 12V.

Chi phí, ngoài filament, khoảng 100€. Trong đó, một bộ nguồn 12V, 10A chiếm phần lớn. Tuy nhiên, 10A chỉ cần thiết để xử lý dòng khởi động của tua-bin.

Xem cách máy hoạt động bằng cách xem video liên kết.

Dự án này bao gồm 80 bộ phận in. Tất cả các bộ phận đều được in với 50-100% độ đầy bằng PLA. Tôi biết, nó trông như “Playmobil” trong thiết kế Borg, nhưng nó là mô-đun. Nếu bạn muốn xây dựng chiếc máy này, hãy thoải mái hỏi tôi (ở đây hoặc trên youtube), nếu bạn có bất kỳ câu hỏi nào. Tất nhiên bạn có thể sử dụng giải pháp của riêng bạn cho tua-bin hút hoặc vỏ điện tử.

Tôi đã thêm một số liên kết đến danh sách bộ phận (đây không phải là liên kết liên kết). Vì vậy, bạn có thể thấy, loại bộ phận nào đó.

• cập nhật 2023-06-15 - thêm hình ảnh chi tiết

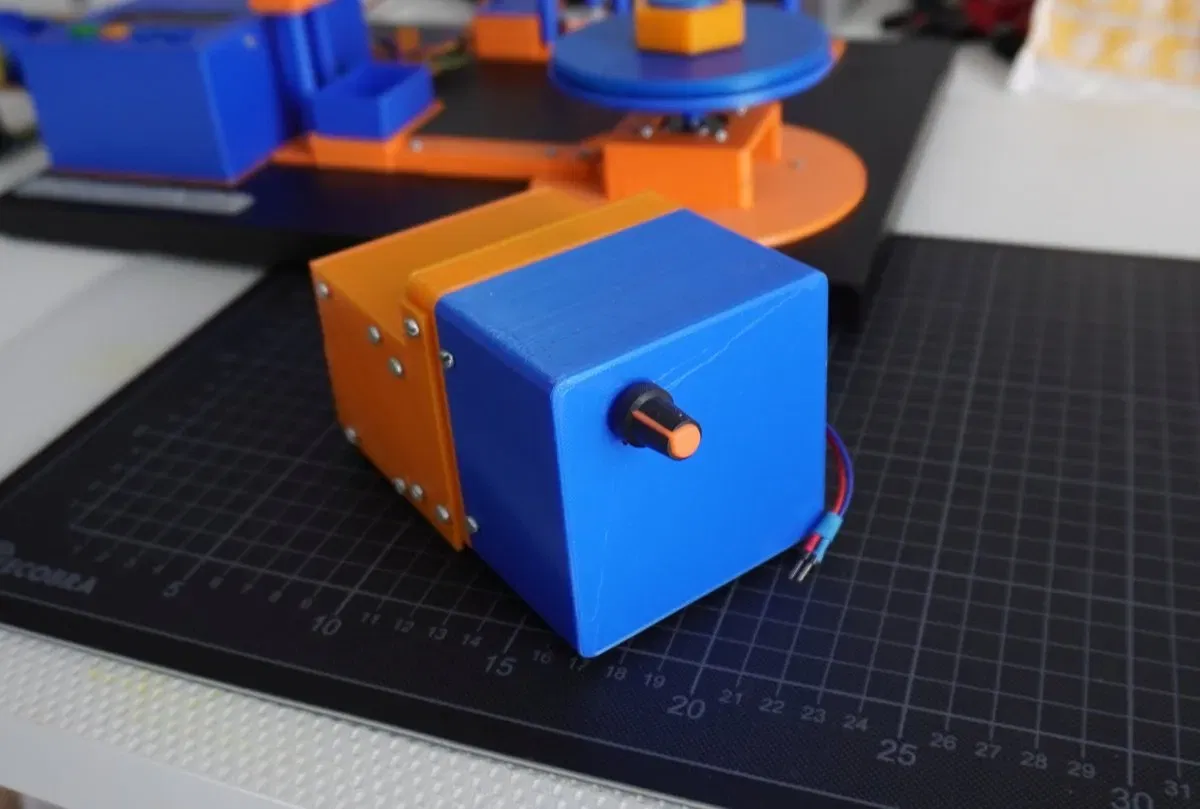

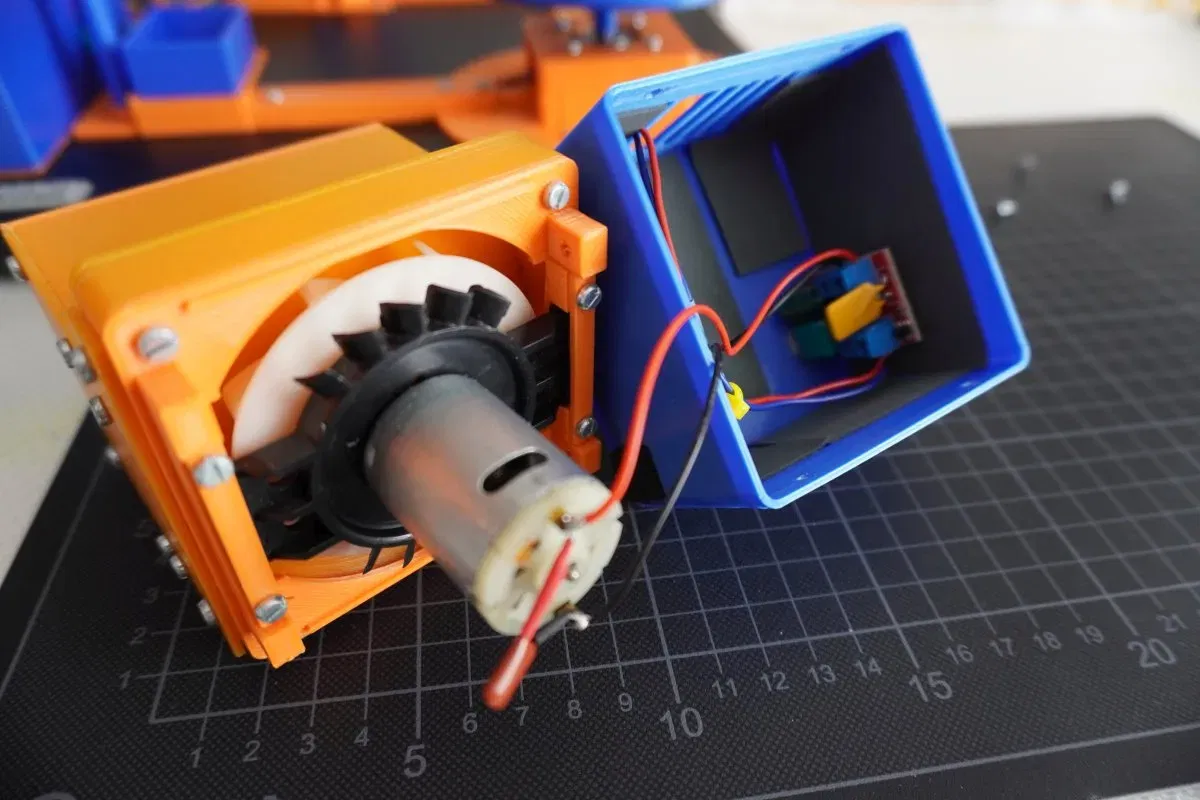

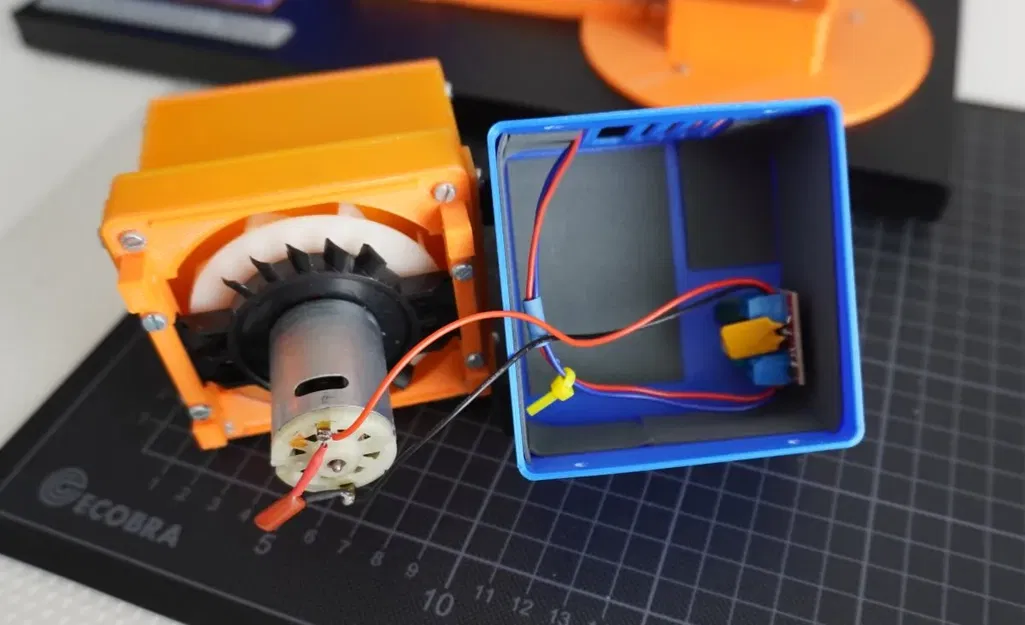

• cập nhật 2023-06-16 - thêm hình ảnh chi tiết từ vỏ tua-bin

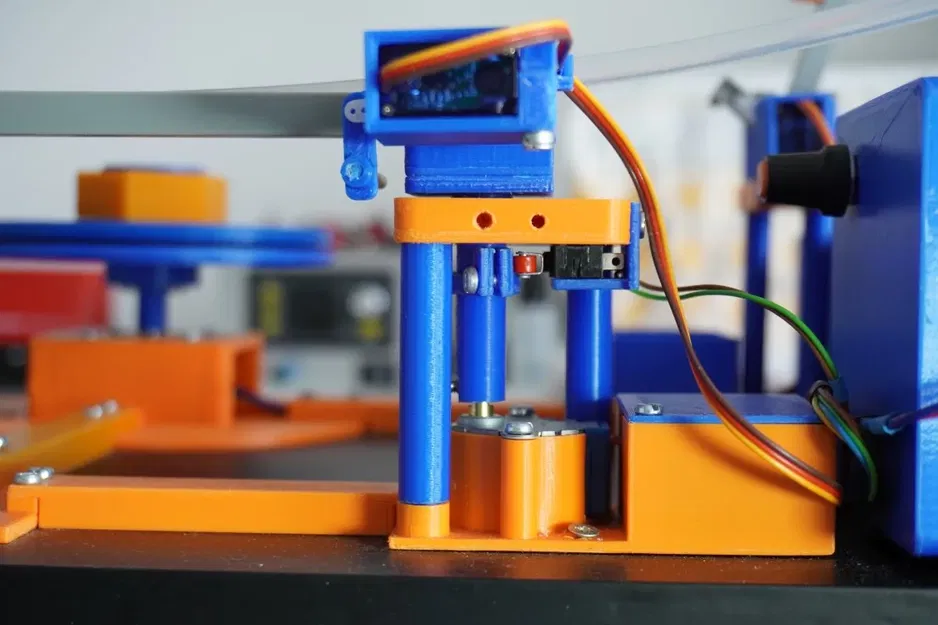

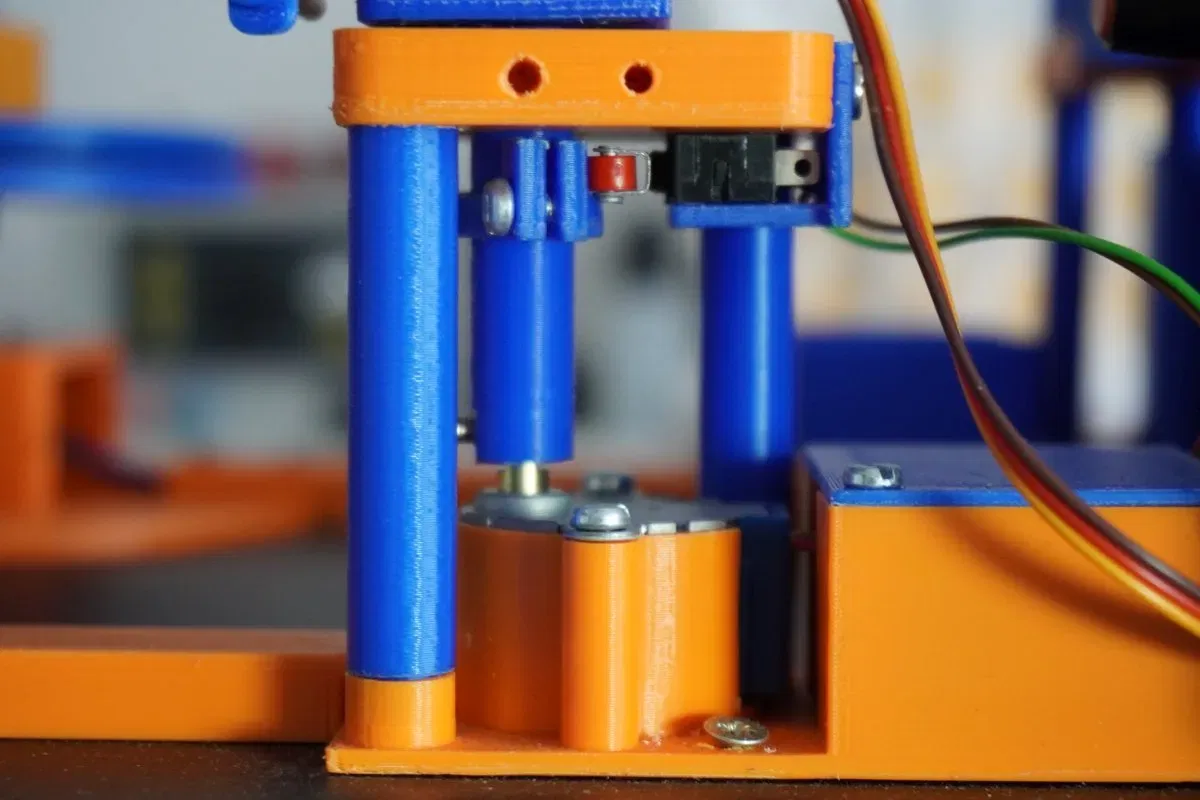

• cập nhật 2023-08-09 - thêm hình ảnh chi tiết từ microswitch vaccumarm

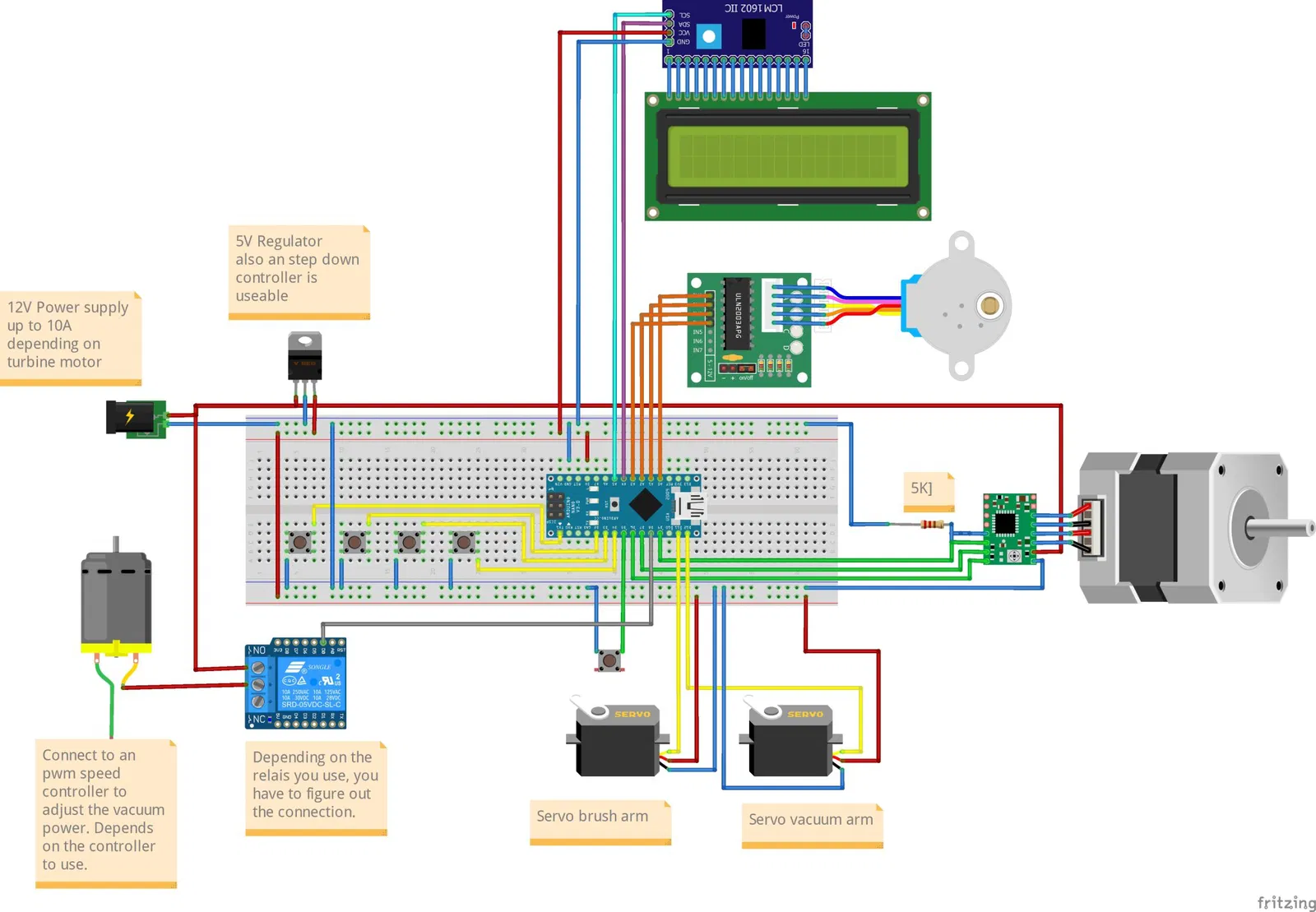

• cập nhật 2023-11-02 - sửa đổi sơ đồ Fritzing

Danh sách bộ phận điện tử: --------------------

- Arduino Nano
- Màn hình LCD màu xanh 2x16, với giao diện I2C
- Nguồn điện 12V, 10A ( nguồn điện )
- Nút nhấn (gắn PCB, 4 cái)
- Bộ điều chỉnh điện áp (hạ áp) 1A cho 5V (Arduino, Relais, v.v.)
- Bộ điều chỉnh điện áp (hạ áp) 1A, 9V cho động cơ bước Nema17
- Tuabin chân không ( phần ví dụ )
- Điều khiển động cơ PWM 5A ( bộ điều khiển pwm )
- Cánh tay chân không servo (9g SG90 Mini Servo) ( mini servo )
- Cánh tay chổi servo (9g SG90 Mini Servo)
- Cánh tay chân không động cơ bước - 28BYJ-48 5V
- Công tắc cuối cánh tay chân không ( công tắc cuối )
- Relais cho tuabin ( relais )

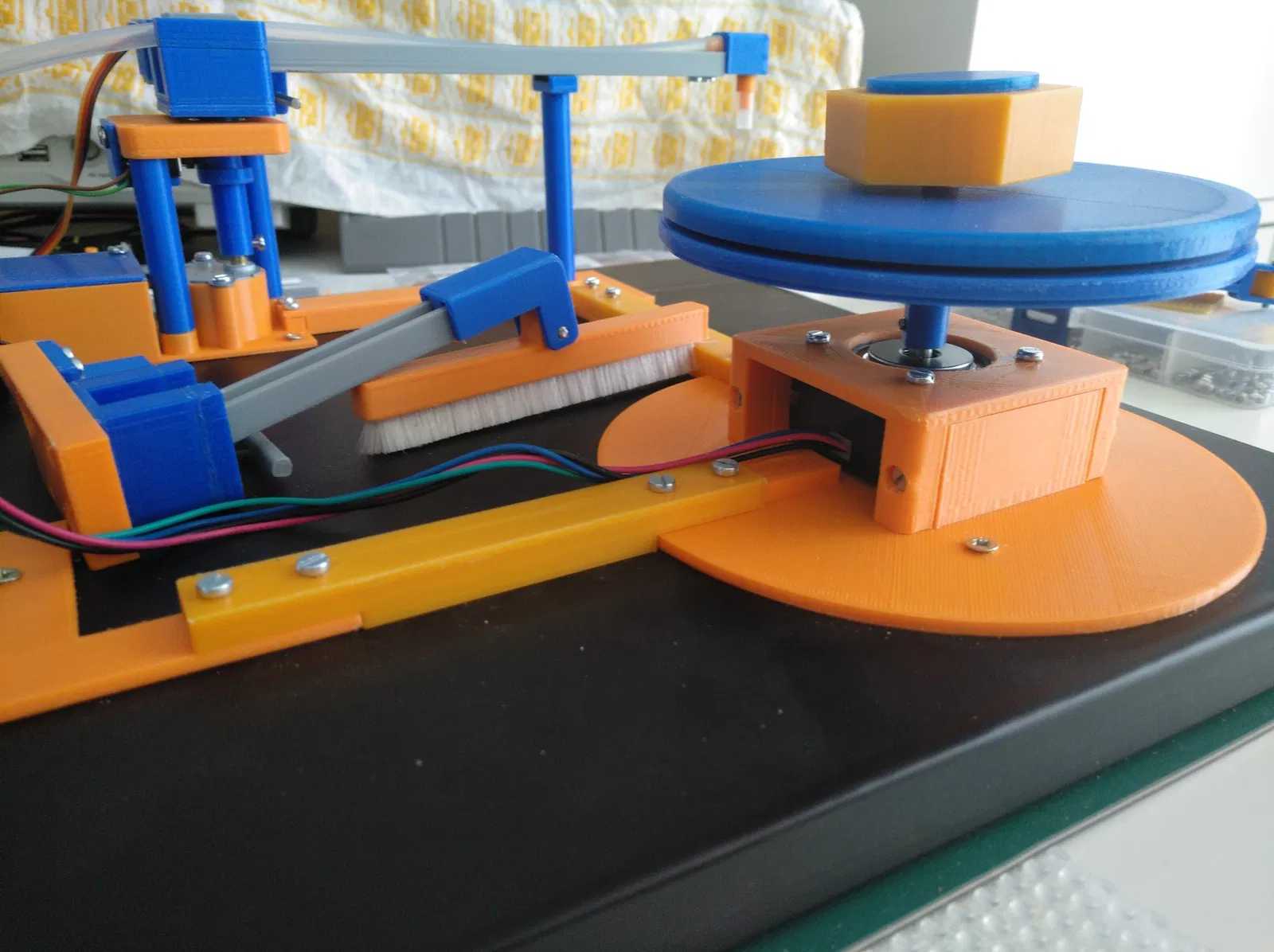

- Động cơ bước Nema17 ( Nema17 (https://www.amazon.de/dp/B06XVM38YW?psc=1&ref=ppx_yo2ov_dt_b_product_details>) )
- Bộ điều khiển động cơ bước A4988
------------------

Danh sách linh kiện cơ khí:
--------------------

- tấm plywood 40x30cm ( panel ) - bàn chải Knosti Record ( phụ tùng ) - ống Silikon 6x4mm, đường kính trong 4mm (0,5m) ( silikon tube ) - trục ren 4 mm ( threaded axle ) - trục thép 3 mm ( steel axle ) - tay cầm bàn chải bi ( bearing brush (https://www.amazon.de/gp/product/B07JC8X45N/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1>) ) - kết nối bàn chải bi ( bearings (https://www.amazon.de/gp/product/B07JC8X45N/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1>) ) - trục motor tay cầm hút chân không (Kugellager 5x10x16) - tay cầm hút chân không (2,6x5x3mm, 2pcs.) (bearing vacuum arm ) - O-Ring 97x104x3,5 ( o-ring )

- đinh vít M3x10 và đai ốc - đai ốc M4

Mã Arduino: https://github.com/werner-rh/weplawama.git
