Giá đỡ cảm biến z-probe từ tính Kossel không bị lệch X-Y

Sau trải nghiệm thất vọng đầu tiên với cảm biến z-probe cảm ứng mà ban đầu (FolgerTech Kossel rev.B) được gắn với độ lệch X-Y cao từ đầu vòi phun, tôi đã quyết định tháo nó ra và tạo một giá đỡ E3D khác cho bộ làm mát filament bổ sung (kiểm tra những thứ khác của tôi).

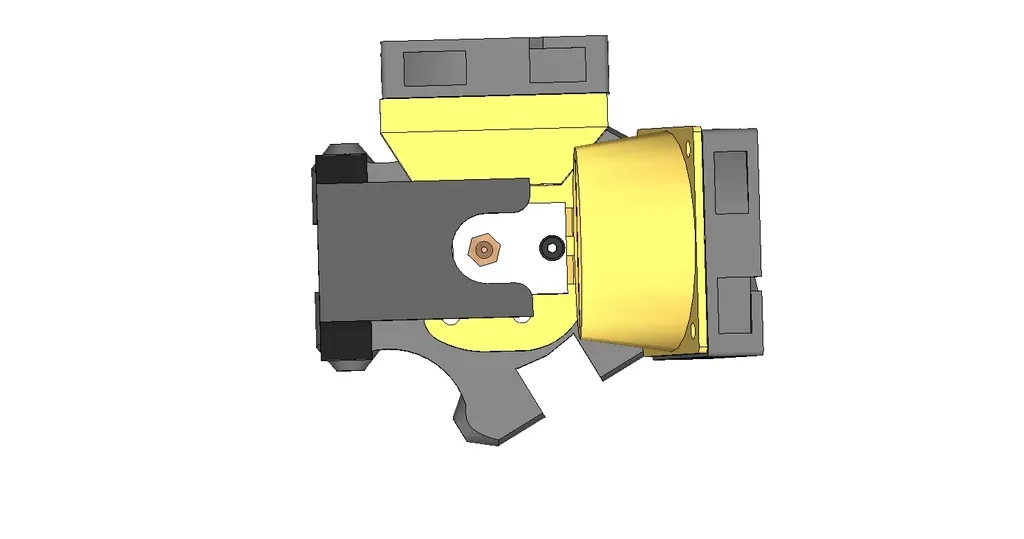

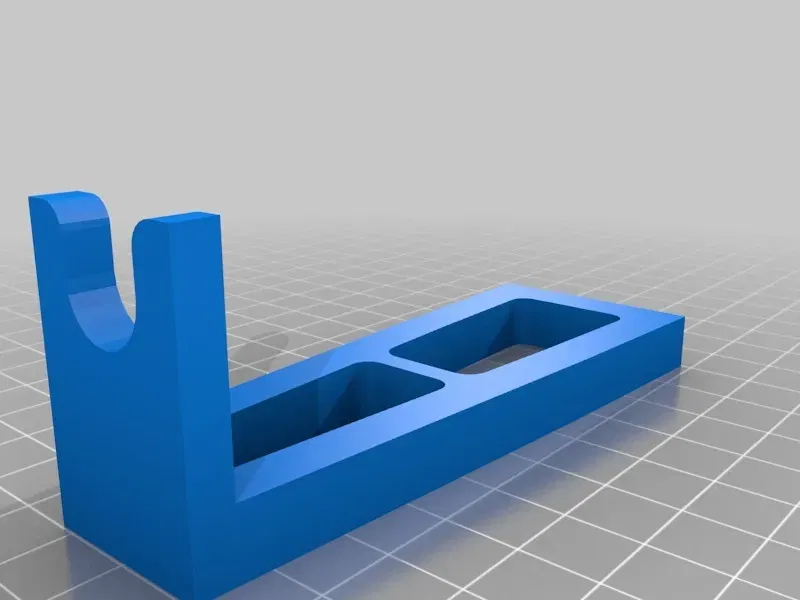

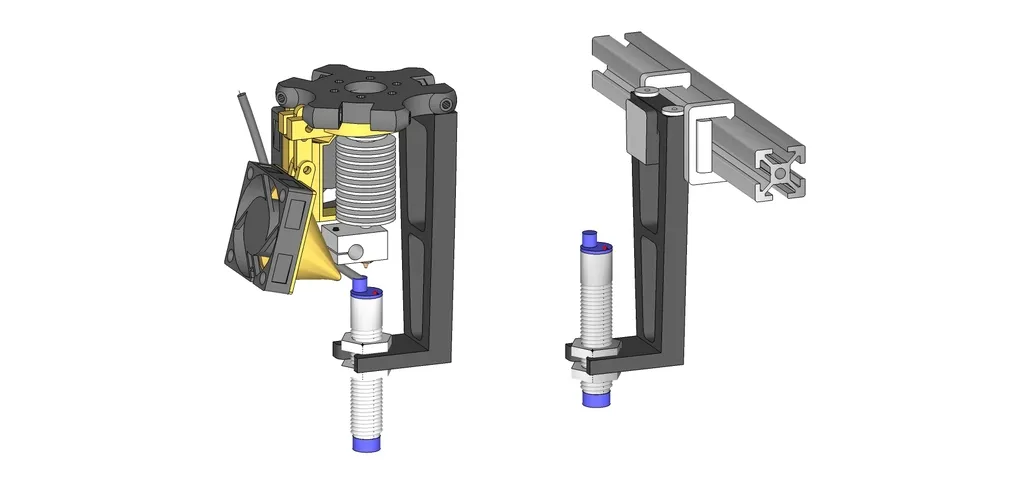

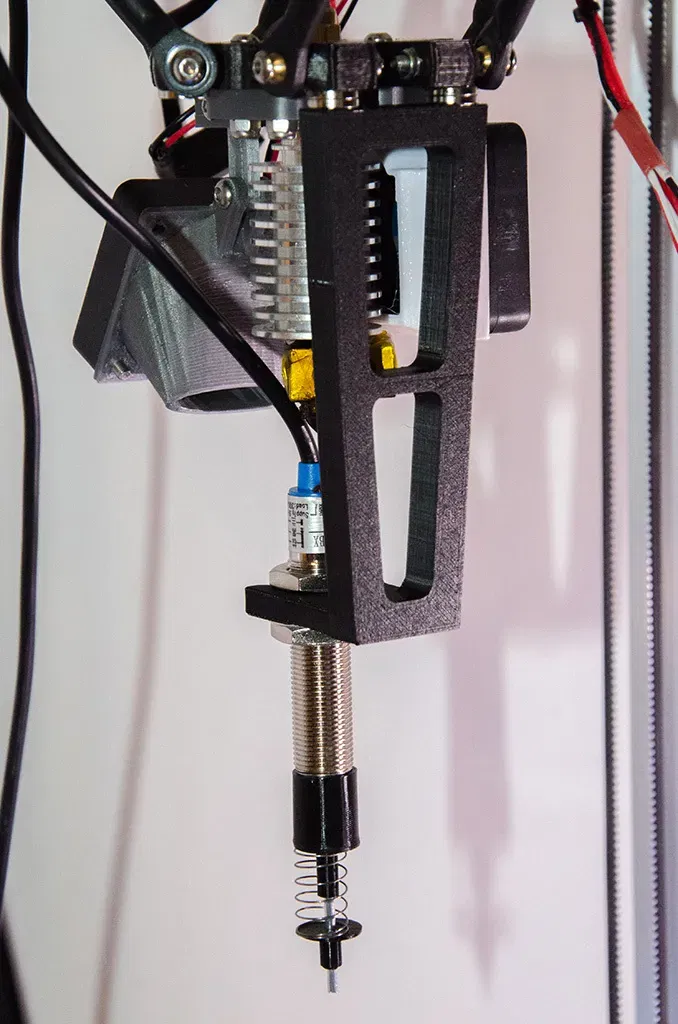

Nhưng gần đây tôi đã quyết định thử lại và thiết kế một giá đỡ từ tính giữ cảm biến z-probe (cảm biến cảm ứng LJ12A3-4) ngay dưới đầu vòi phun, loại bỏ lỗi lệch/nh倾. Tôi phải nói rằng bây giờ nó hoạt động rất tốt! Sử dụng bộ hiệu chỉnh trực tuyến của David (người dùng dc42), chỉ mất 10 phút để căn chỉnh mặt bàn.

Bạn sẽ cần sáu nam châm đĩa neodymium 9-10mm (một cái gì đó giống như http://www.homedepot.com/p/MASTER-MAGNETICS-3-8-in-Neodymium-Rare-Earth-Magnet-Discs-12-per-Pack-07090HD/202526371) và keo epoxy (tôi đã sử dụng keo epoxy 5 phút) hoặc keo dán siêu.

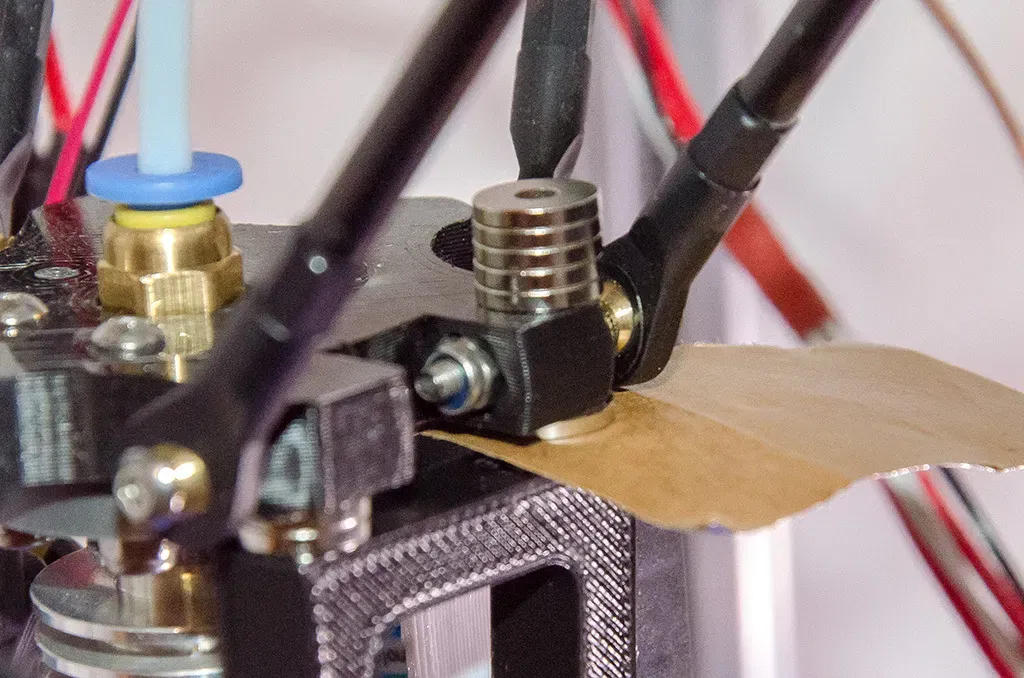

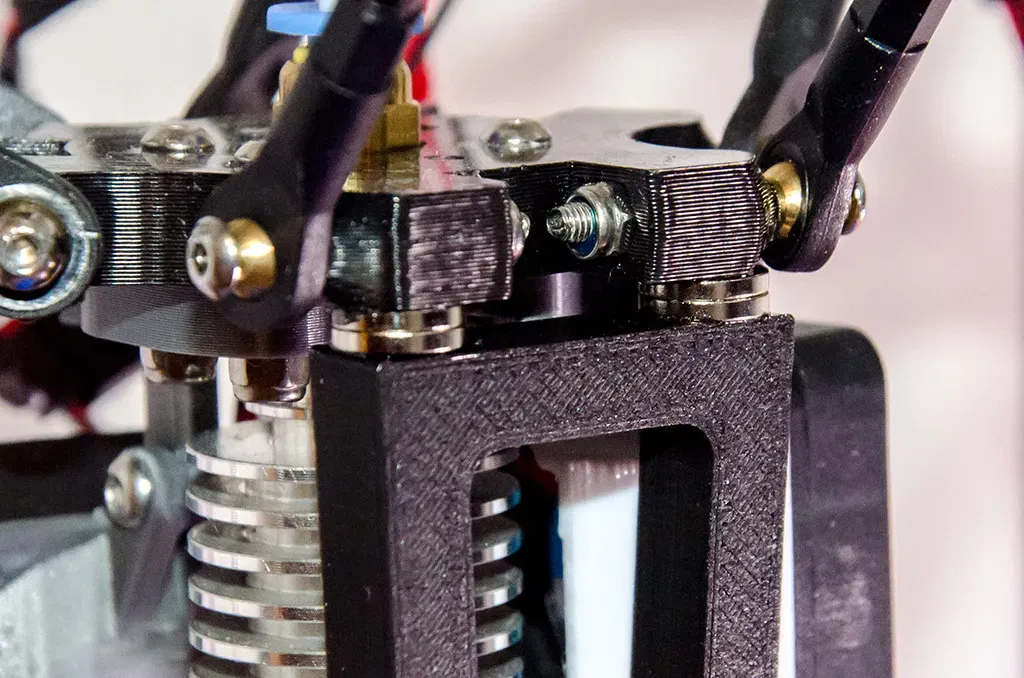

Mẹo: sức mạnh của nam châm phụ thuộc vào cách chúng được căn chỉnh với nhau. Ngay cả việc lệch 0.3 mm cũng làm giảm sức mạnh đáng kể. Vì vậy, cách tốt nhất để dán chúng - là dán hai nam châm vào giá đỡ in trước. Sau đó, dán một nam châm vào đáy của bộ hiệu ứng bằng cách sử dụng một vài nam châm trên đỉnh của bộ hiệu ứng để giữ nam châm dưới cùng ở vị trí (chú ý đến cực nam châm để đảm bảo chúng sẽ dính). Sau đó, dán nam châm thứ tư vào nam châm đã dán trên giá đỡ, thêm một giọt keo lên trên và đặt mọi thứ vào vị trí để đông cứng (xem hình). Thêm một số nam châm vào đỉnh của bộ hiệu ứng để tăng cường lực và để nó đông cứng. Sử dụng một mảnh giấy sáp hoặc giấy nến giữa các nam châm để đảm bảo rằng chúng sẽ không dính vào nhau.

Đừng quên điều chỉnh chiều cao cảm biến z-probe của bạn trong firmware.

1. Đặt chiều cao tối đa Z cho X0 Y0 Z0 bằng cách sử dụng bài kiểm tra giấy. Lưu vào Eeprom.
2. Về vị trí máy in bằng cách sử dụng G28.
3. Gắn cảm biến và cẩn thận di chuyển nó xuống bằng cách sử dụng điều khiển thủ công trong Repetier Host hoặc Pronterface cho đến khi nó kích hoạt.
4. Đọc giá trị Z của bạn - đây là chiều cao cảm biến của bạn. Lưu nó vào Eeprom (trong Repetier, nó là trường chiều cao Z-probe trong cửa sổ cấu hình Eeprom).

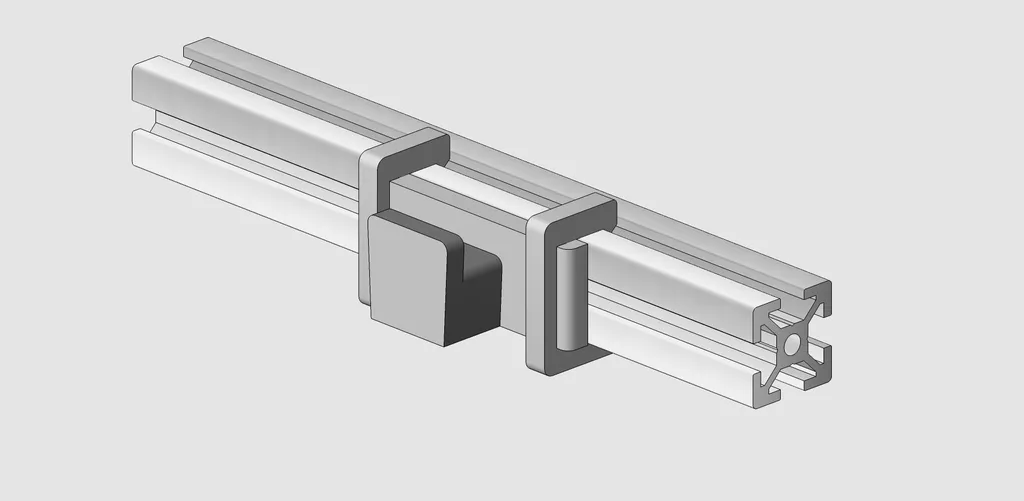

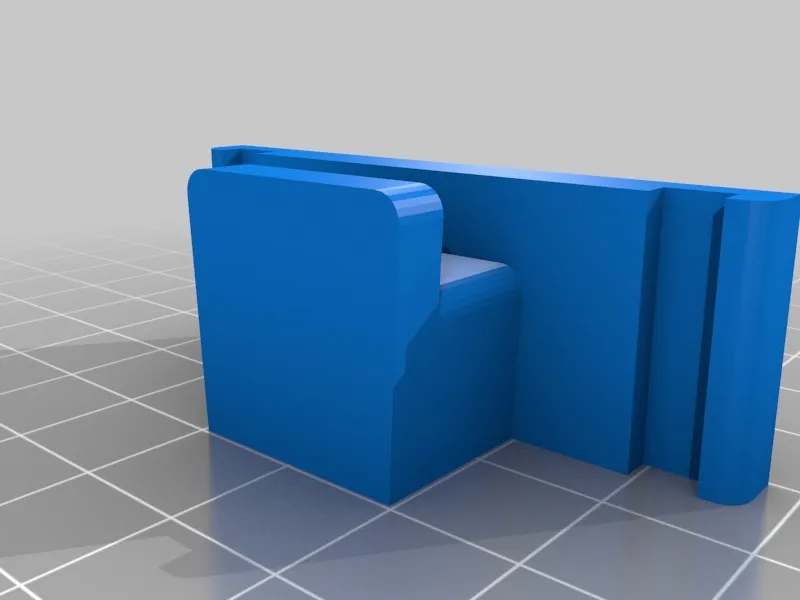

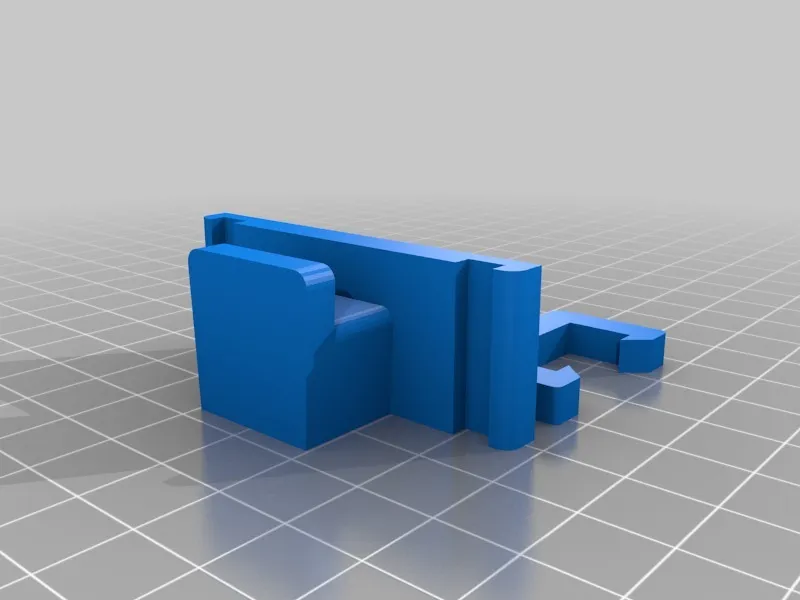

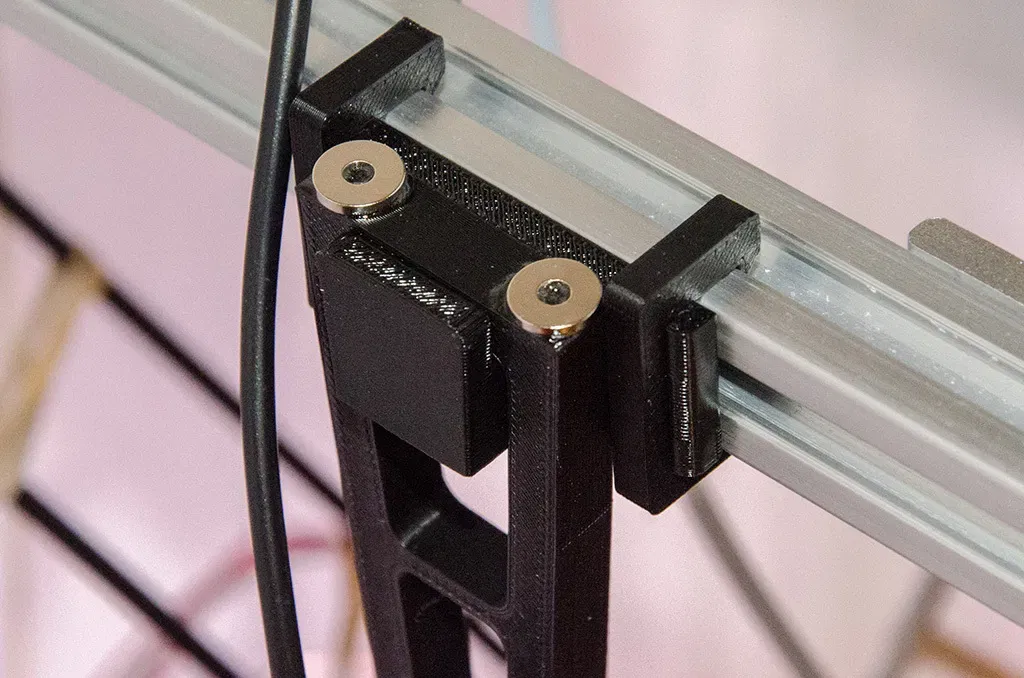

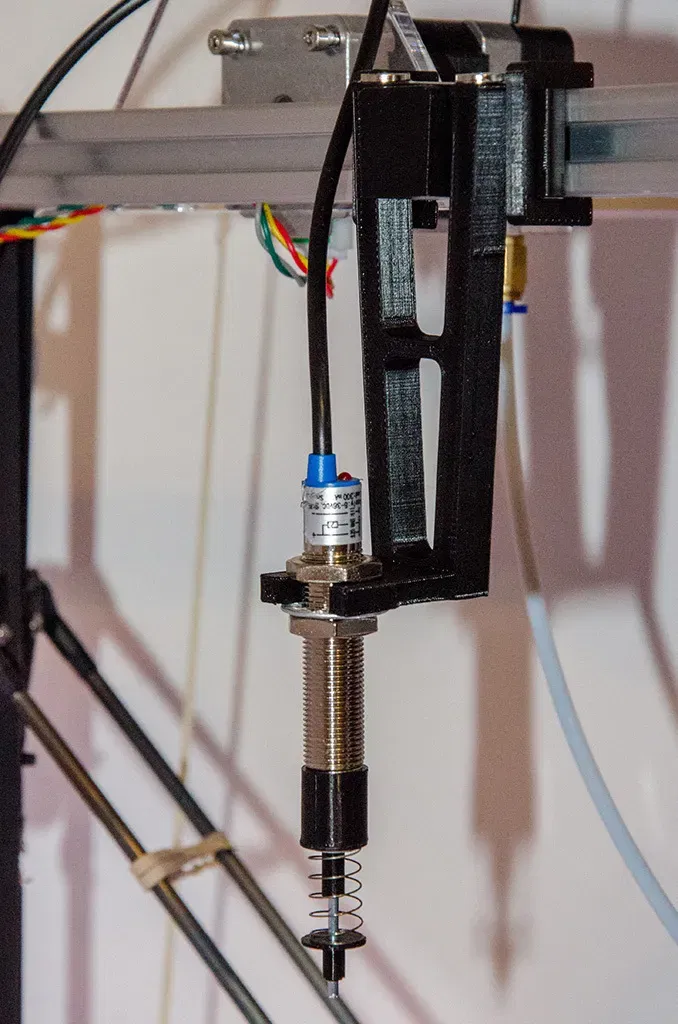

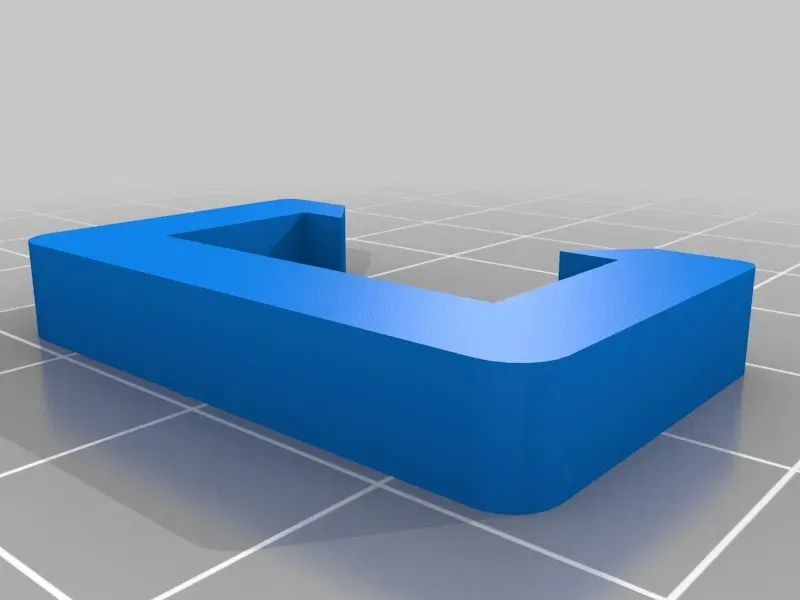

Để tổ chức cảm biến, khi không sử dụng - có một giá đỡ không có ốc vít mà cài vào phần đùn 2020. Các kẹp rất chặt, nó nên như vậy. Chỉ cần đẩy chúng mạnh và chúng sẽ khóa móc một cách an toàn.

PS: để sử dụng cảm biến cảm ứng với bề mặt kính - chỉ cần in bộ chuyển đổi này http://www.thingiverse.com/thing:1195525.

Cách nó hoạt động: https://www.youtube.com/watch?v=83hY3M8QLtg
