Hướng dẫn ray kéo cải tiến cho bàn cà phê

Tác giả cfsharp

Lượt tải
59
Lượt thích
11
Lượt coi
347

File 2 137,9 KB

  • DrawerTrackGuidev3_1765547903.stlSTL · 57,1 KB
  • DrawerTrackGuidev3_1765547907.stepSTEP · 80,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

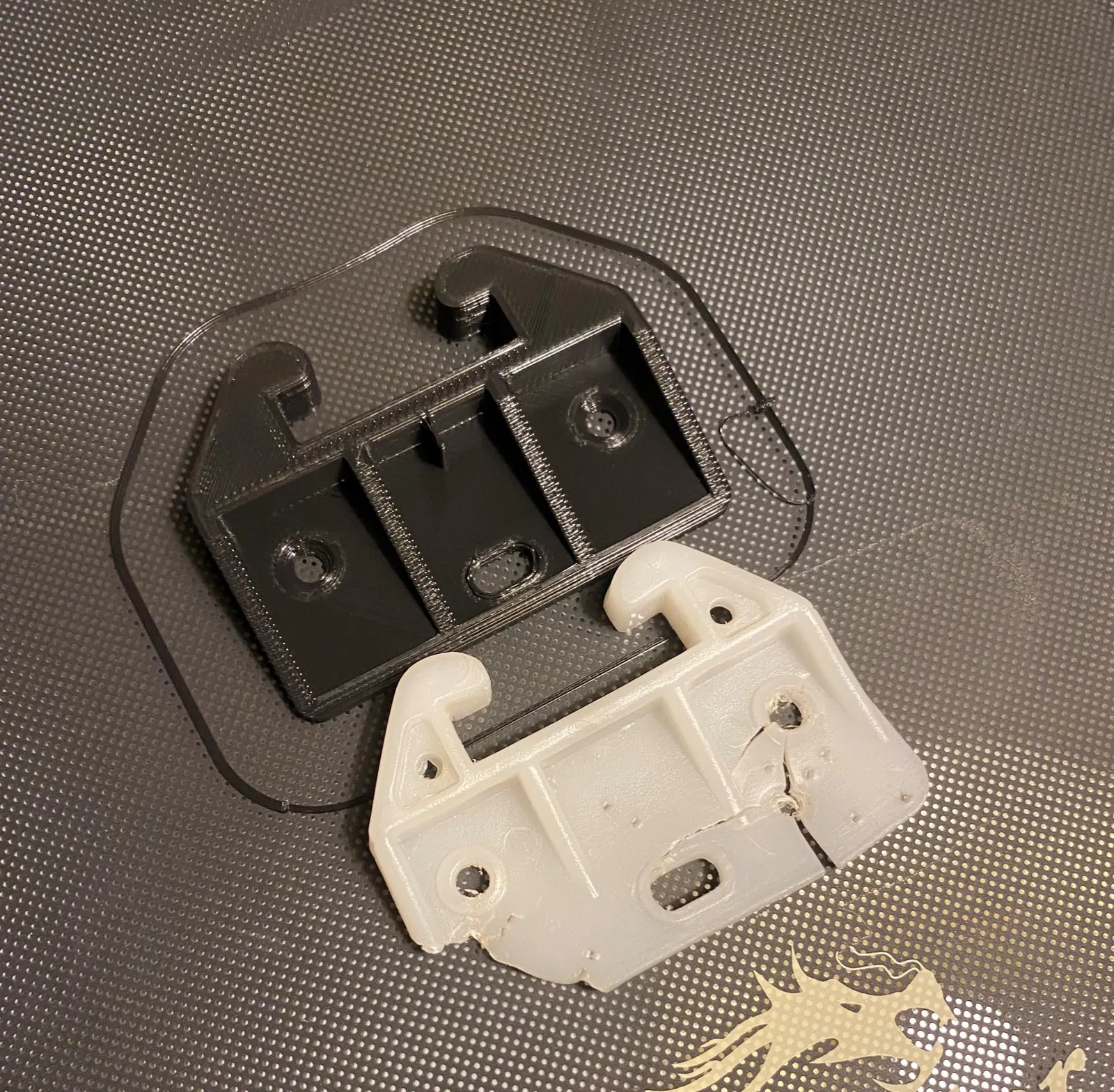

Bảng điều khiển trung tâm của bàn cà phê của tôi đã bị hỏng, vì vậy tôi đã phác thảo cái này để thay thế. Các cấu trúc hỗ trợ ở phía trước của hướng dẫn đi đến mép bên kia, vì vậy phần này trở nên chắc chắn nếu không muốn nói là mạnh mẽ hơn so với bản gốc trong khi vẫn giữ lại kích thước và thiết kế của phần gốc. Tất cả các lỗ đều căn chỉnh để có thể sử dụng các lỗ vít gốc.

Kích thước bên trong của phần treo ở trên là 1.15" x 0.27". Có một đường vát 0.03" trên các lỗ vít ở trên để giúp ngăn ngừa nứt khi lắp đặt phần này.

Tôi đã in bằng PLA và nó đã ra rất tốt, nhưng ABS có thể là sự lựa chọn tốt hơn cho các ngăn kéo nặng hơn.

Tệp bước được bao gồm trong trường hợp bạn muốn điều chỉnh một số thiết kế. Bạn có thể muốn tăng/giảm đường vát trên các lỗ vít ở trên, tôi chỉ vẽ những gì phù hợp với phần cứng mà tôi đang lắp đặt.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stepstl
Số file mô hình
2
Tổng dung lượng
137,9 KB
File lớn nhất
80,8 KB
