Hệ thống đèn LED cho trạm làm việc Dremel 3000

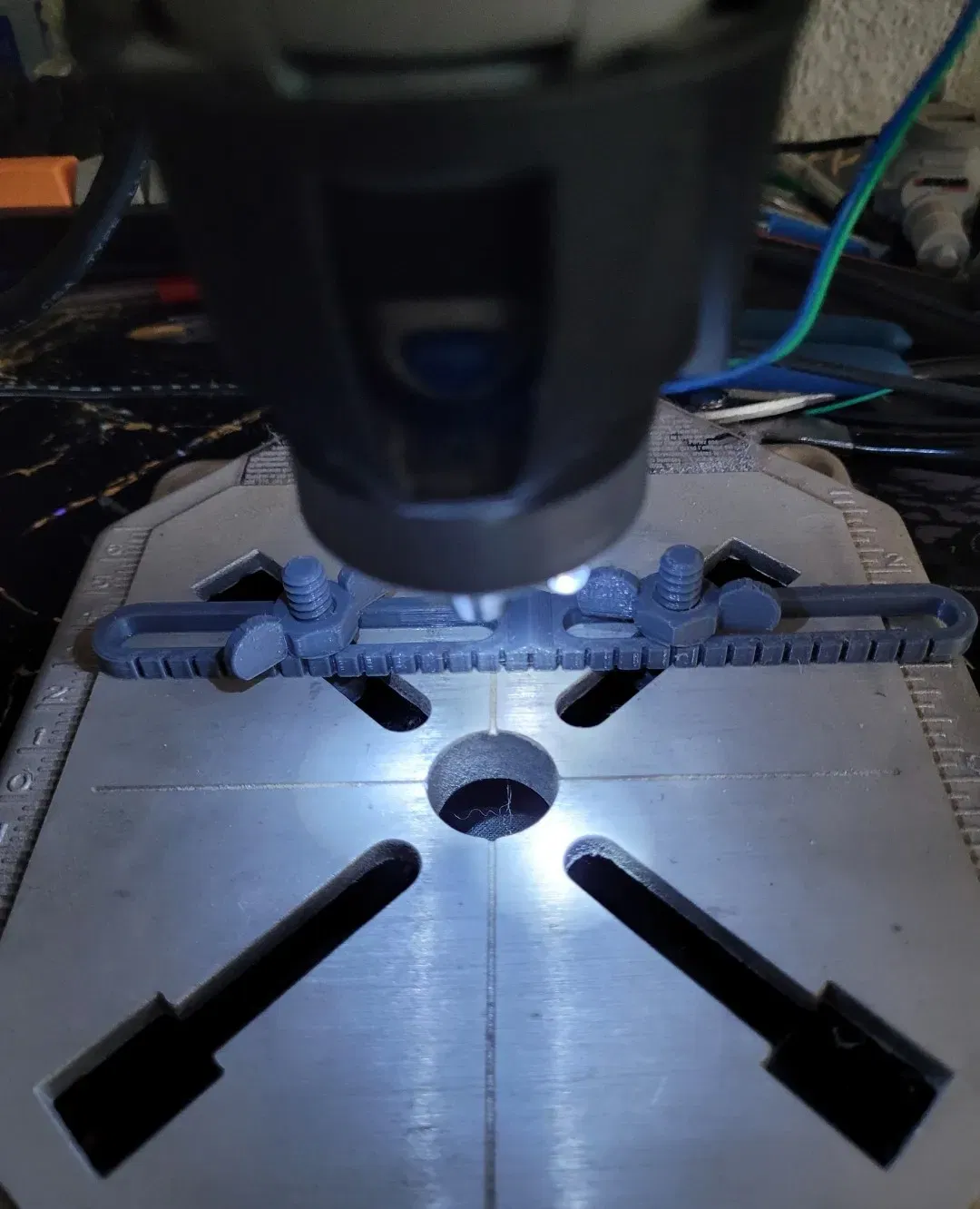

Đây được thiết kế để sử dụng với Dremel 3000 Workstation. Tôi cần một giải pháp để chiếu sáng bề mặt làm việc khi khoan PCB, vì việc xử lý bóng đổ có thể khá t tedious khi cố gắng căn chỉnh lỗ. Để giải quyết vấn đề này, tôi đã nghĩ ra một vòng đèn đơn giản bao gồm 6 LED, được cấp nguồn bởi một bộ nguồn 12V.

HƯỚNG DẪN:

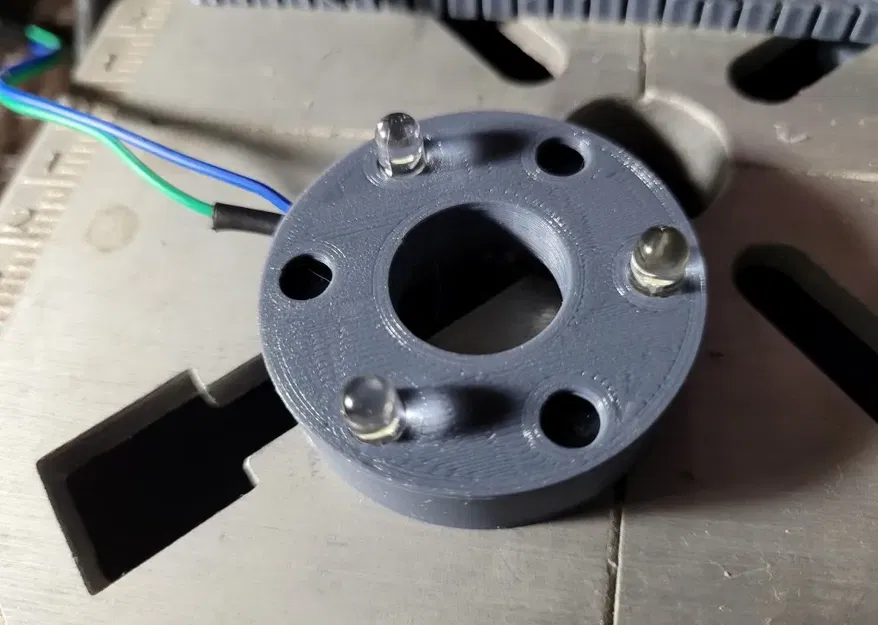

1. Hàn các LED lại với nhau bằng cách sử dụng 'holder ring.stl' làm hướng dẫn. Tôi đã sử dụng 6 LED đầu phẳng, nhưng bạn có thể sử dụng bất kỳ loại LED 5 mm nào. Hãy nhớ bao gồm các điện trở hạn chế cần thiết.
2. Đặt vòng LED đã lắp ráp vào 'holder outer.stl' và ấn chặt vào vị trí.
3. Sau khi hàn dây nguồn, hãy bao bọc mọi thứ bằng 'holder cap.stl.'
4. Một sơ đồ kết nối LED đơn giản được cung cấp để thuận tiện cho bạn.

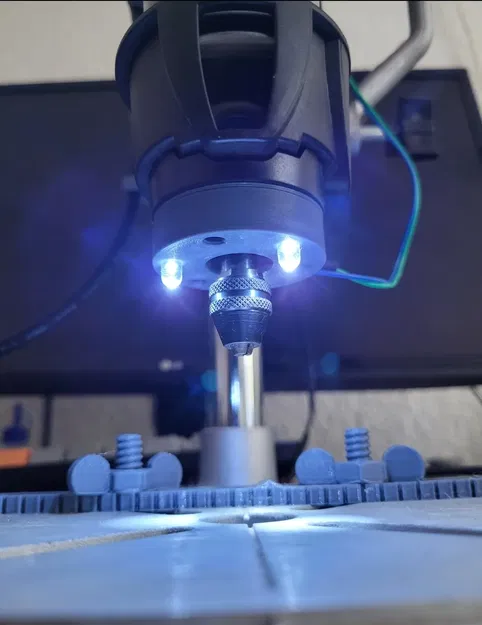

CẢNH BÁO: Không gắn cố định vòng đèn vào workstation. Vòng đèn phải giữ nguyên khả năng di chuyển, vì nó vừa khít xung quanh đai ốc khóa của workstation (đai ốc đen lớn).
