Thiết bị phân phối nam châm cho Gridfinity

Tổng quan

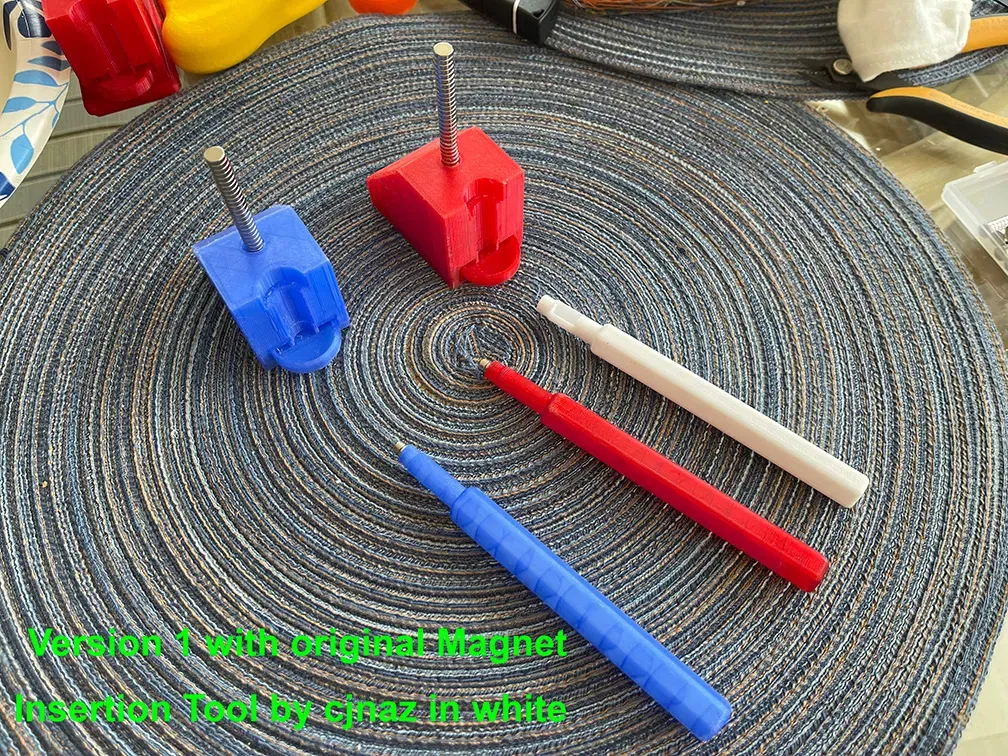

Một thiết kế để phân phối nam châm từng cái một. Khi tìm kiếm một thứ để giúp khi lắp đặt nam châm vào các bộ phận gridfinity, tôi đã gặp Công cụ Chèn Nam Châm của cjnaz, cái mà tôi thích, nhưng vẫn cần một cách để không cho nam châm hành động như một hồn ma đang đùa giỡn với tôi khi tôi làm việc.

Tôi không biết liệu tôi có thời gian để hoàn thiện thiết kế đến mức mà ngay cả những người mới bắt đầu cũng có thể in được hay không, nhưng tôi đang đăng những gì tôi có bây giờ với hy vọng rằng nó có thể hữu ích cho ai đó.

Cũng lưu ý rằng, các tính năng phụ thuộc rất nhiều vào kích thước của nam châm được phân phối. Những nam châm 6x2 mà tôi mua từ Amazon thực sự giống như 6x1.62. Do đó, không có khả năng rằng việc tải xuống và in các tệp STL đơn giản sẽ tạo ra một công cụ có thể sử dụng cho người khác.

Các phiên bản

Có hai phiên bản:

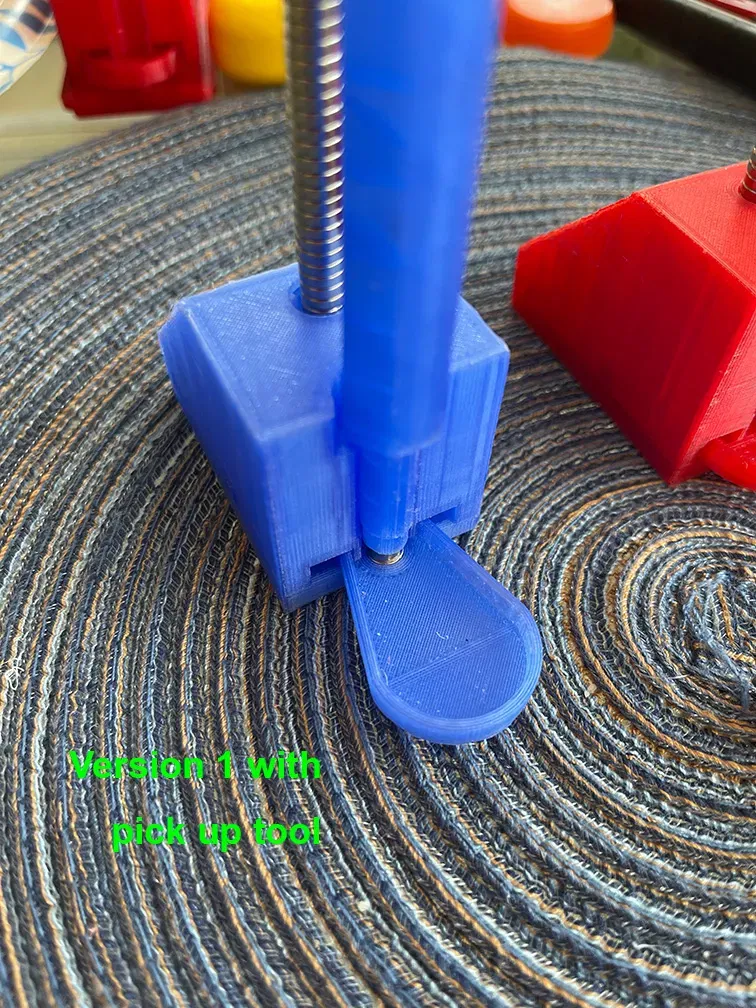

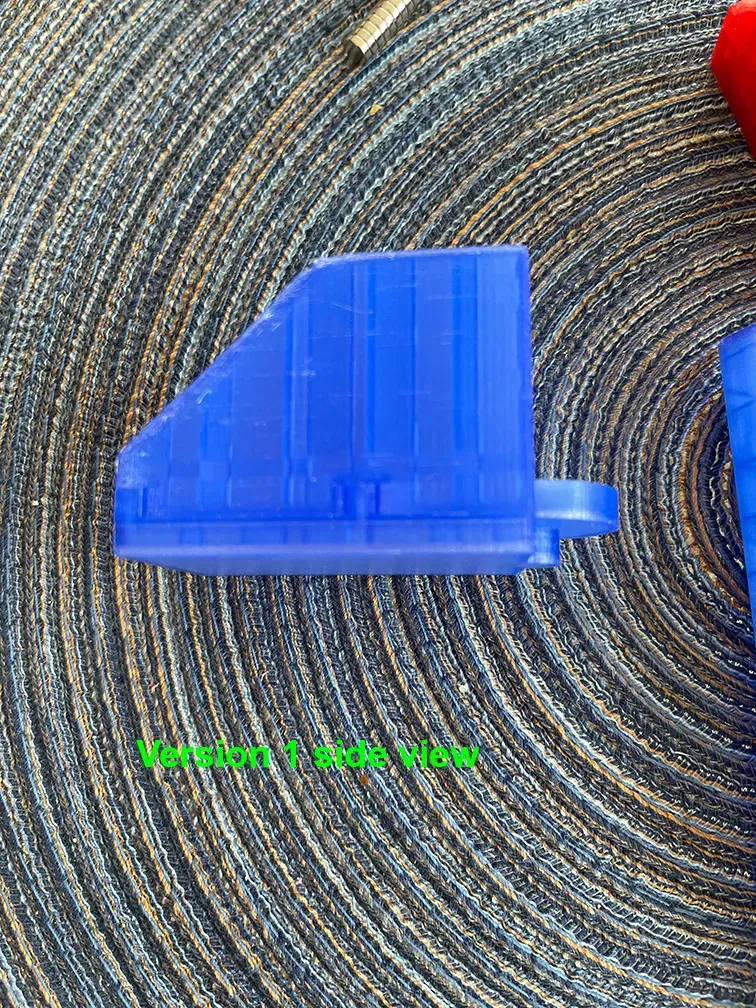

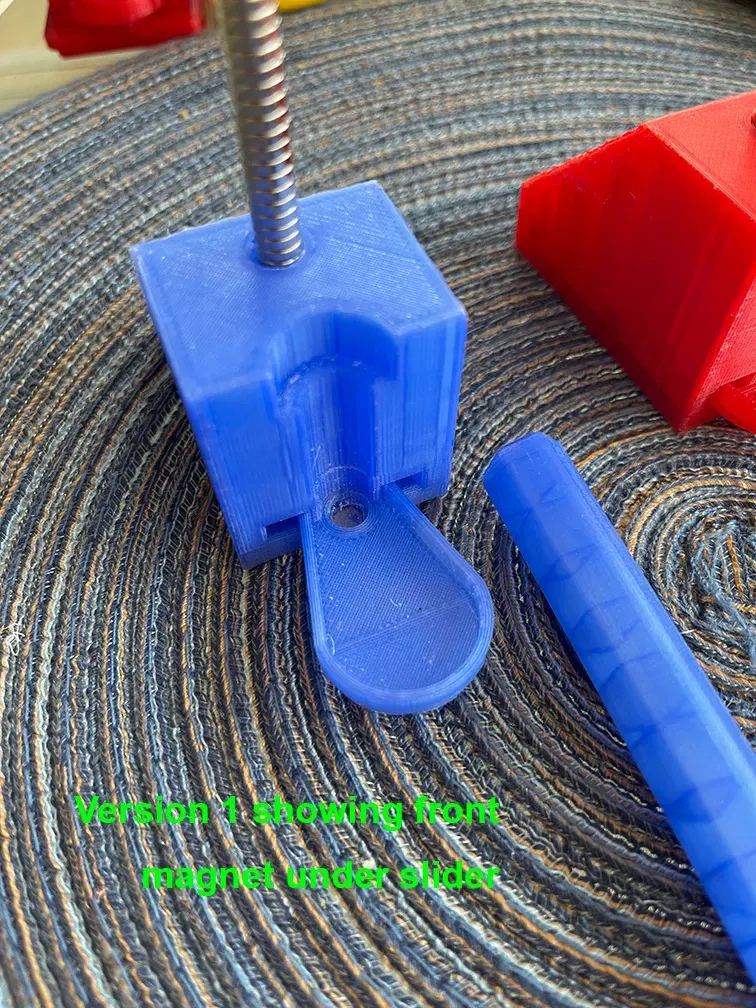

• Phiên bản 1 là trong một tệp Fusion 360. Đây là phiên bản mà tôi đã thực hiện hầu hết công việc thiết kế, vì vậy nó có một số tên gọi không nhất quán, các tham số theo thứ tự mà tôi đã nghĩ ra, và có chút lộn xộn. Đây là phiên bản có phần cắt chéo lớn ở phía sau để giảm lượng filament sử dụng.

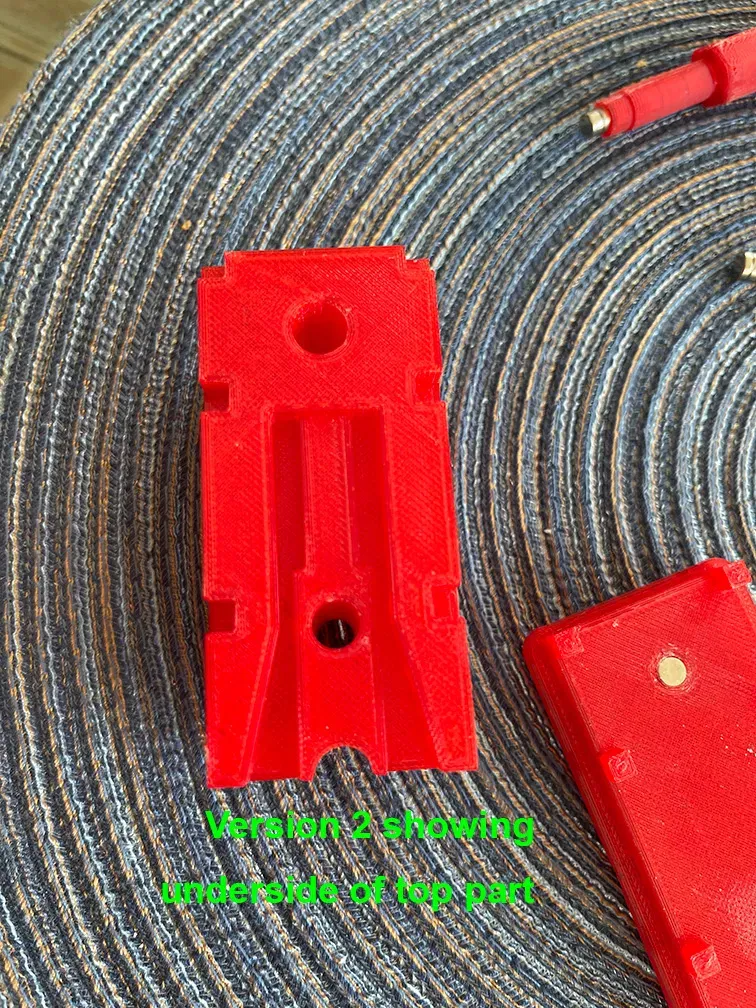

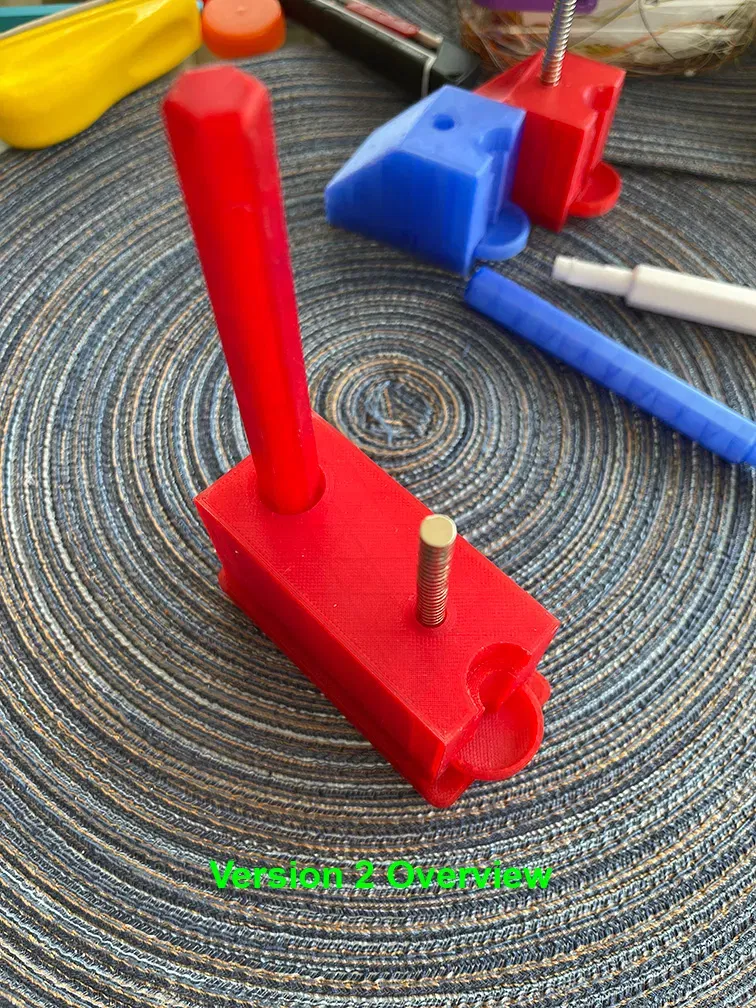

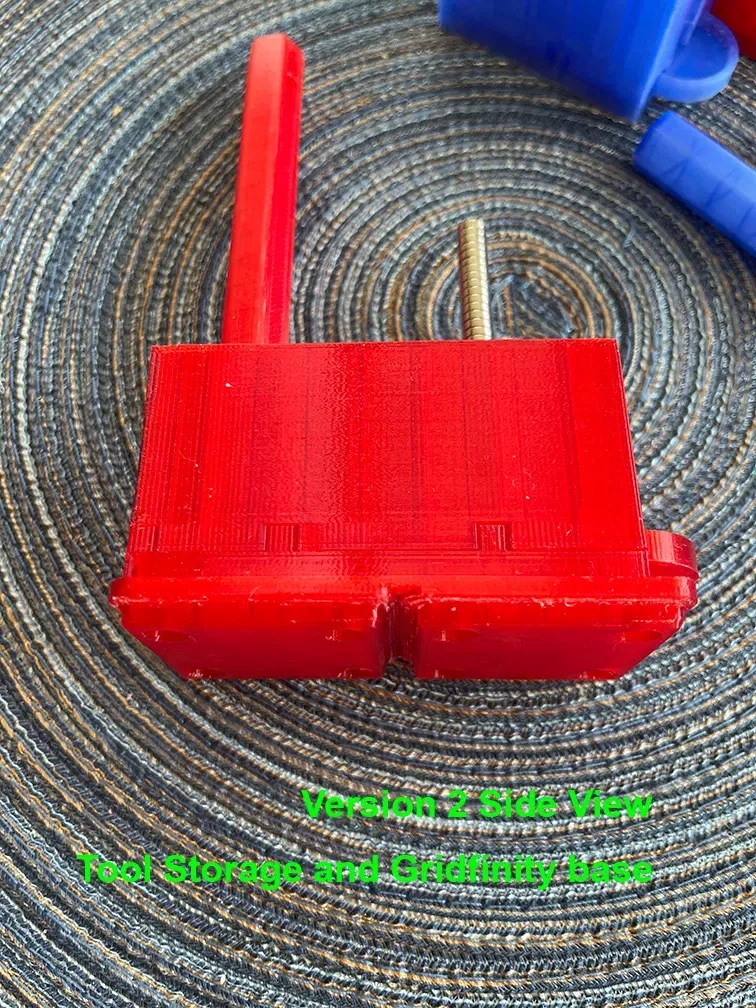

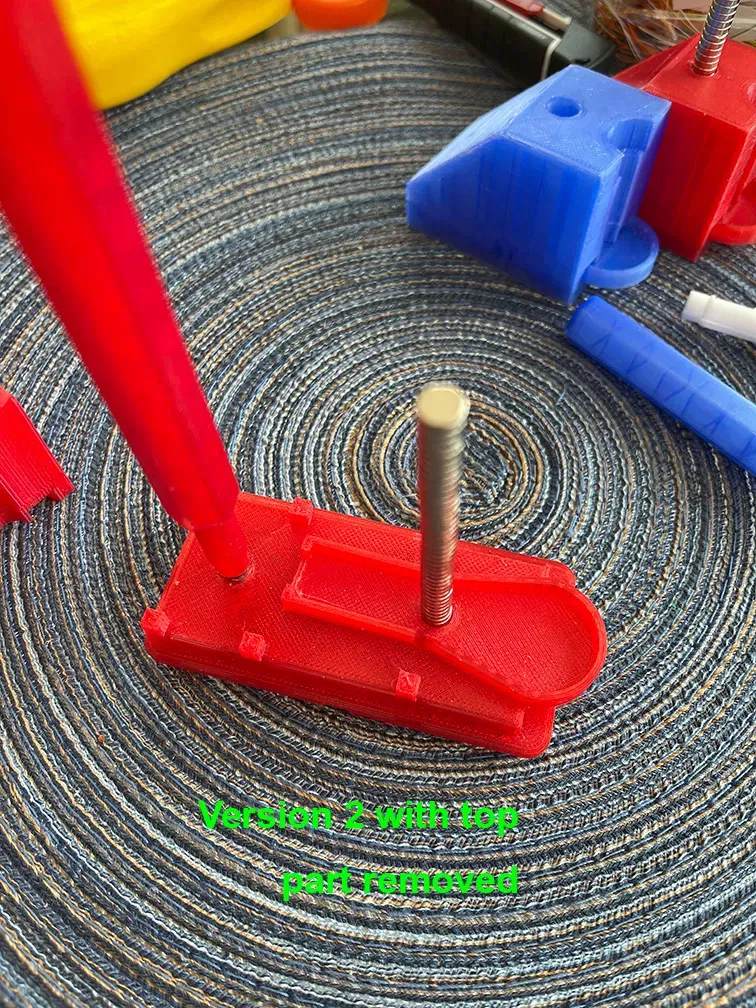

• Phiên bản 2 là một thiết kế OnShape mà tôi quyết định làm sạch các tham số (gọi là biến trong OnShape). Nó thêm một vị trí lưu trữ công cụ hình trụ bao gồm một nam châm khác ở đáy để giúp giữ chặt nó. Nó cũng gắn một cơ sở module gridfinity 1x2 ở dưới cùng vì tôi nghĩ rằng các công cụ được sử dụng để xây dựng gridfinity nên phải hoạt động với gridfinity. Nó nên có sẵn qua: https://cad.onshape.com/documents/fd32027a985bc33ea891cfb3/w/59eb6ed20ca7a7cd30f4ef31/e/0b0b6ec237fc732ffa5528c4

Hoạt động

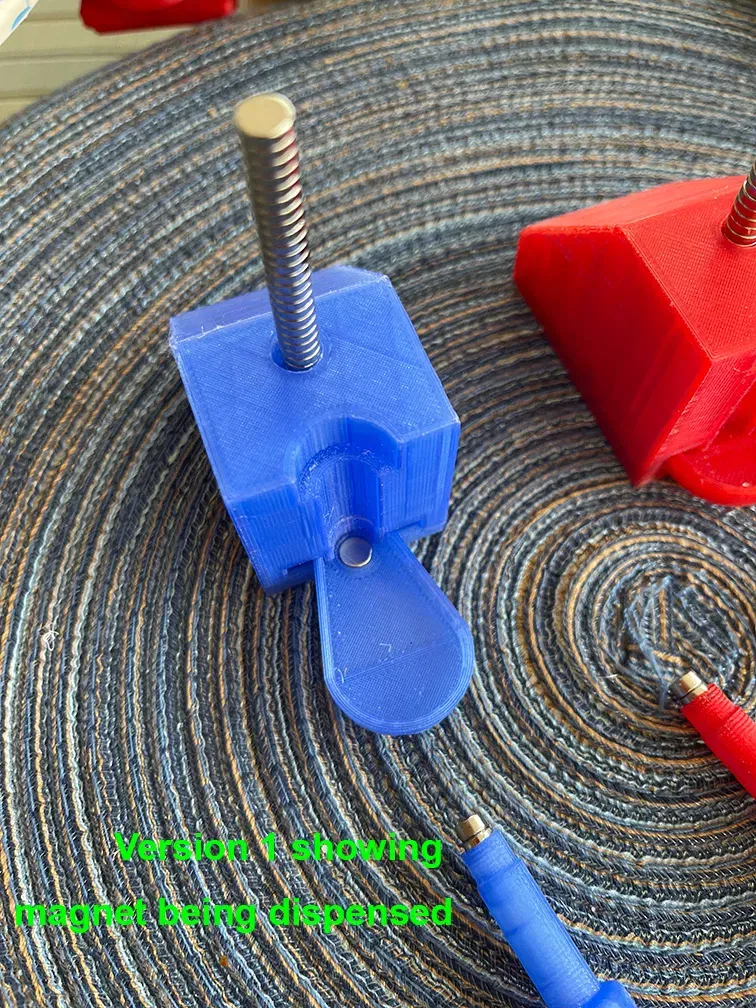

Ý tưởng rất đơn giản. Cái trượt có một lỗ ở bên trong để vừa với một nam châm đơn. Khi cái trượt được đẩy vào hết cỡ, lỗ đó sẽ thẳng hàng với ống cấp chứa nguồn nam châm và nam châm cấp ở đáy. Chồng nam châm cung cấp sẽ được kéo xuống để nam châm ở dưới cùng được bao quanh bởi cái trượt. Khi cái trượt được kéo ra hết cỡ, lỗ sẽ thẳng hàng với nam châm "trước". Sử dụng một nam châm 5 mm ở phía trước, sẽ có một vòng nhựa 0.5 mm giữ nam châm được phân phát cách nam châm phía trước 1 mm. Nếu bạn không sử dụng nam châm phía trước, trường từ được tạo ra bởi các nam châm trong ống cấp sẽ khiến nam châm được di chuyển bởi cái trượt nhảy lên và dính vào tường bên. Nam châm phía trước đủ gần để giữ nam châm trong cái trượt ổn định, nhưng tách biệt đủ để khi bạn chạm công cụ nhặt vào nam châm trong cái trượt, công cụ nhặt sẽ luôn mạnh hơn nam châm phía trước.

In ấn

Cài đặt máy in

Tôi đã in những cái này bằng filament PETG màu đỏ và xanh trong suốt. Tôi đã sử dụng cài đặt mặc định của Ultimaker S7:

• Chiều cao lớp 0.15 mm
• Đường kính vòi phun 0.4 mm
• Độ lấp đầy 15%
• Vị trí in
  • Công cụ nhặt: nằm ngang
  • Phần trên: đảo ngược
  • Phần dưới: bình thường
  • Cái trượt: bình thường
• Hỗ trợ
  • Công cụ nhặt: Có
  • Phiên bản 1:
    • Phần trên: Tôi đã sử dụng hỗ trợ ở mặt trước của phần trên (nơi công cụ nhặt đi để lấy nam châm). Đường cắt chéo ở phía sau chỉ để tiết kiệm filament và không nên dốc đến mức cần hỗ trợ.
    • Cái trượt: Không
    • Phần dưới: Không
  • Phiên bản 2:
    • Phần trên: Tôi đã sử dụng hỗ trợ ở mặt trước và tính năng lưu trữ công cụ.
    • Cái trượt: Không
    • Phần dưới: Tùy chọn cho các lỗ nam châm gridfinity

Tôi đã in công cụ nhặt nằm ngang để đầu công cụ không bị cắt nếu có lực bên nào đó tác động.

Lắp ráp

Đặt nam châm

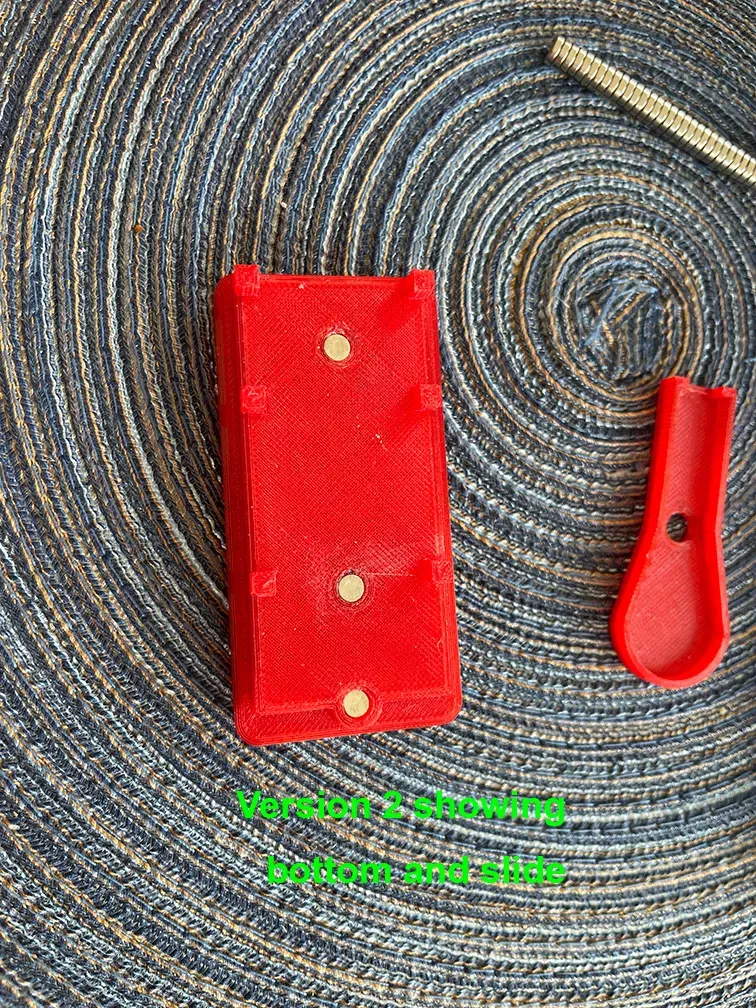

Có hai hoặc ba lỗ nam châm ở phần trên của phần dưới. Cả hai phiên bản đều có một nam châm "cấp" hướng về giữa và một nam châm "trước" giữ nam châm được phát ra ở vị trí cho công cụ nhặt. Phiên bản thứ hai cũng có một nam châm hướng về phía sau giúp giữ công cụ nhặt ở vị trí lưu trữ của nó.

Các nam châm cấp và lưu trữ nên được dán lại sao cho chúng phẳng với bề mặt trên của phần dưới. Nam châm phía trước thực sự nên được lún vào (có thể cấu hình, nhưng mặc định là lún 1,0 mm) để nó có thể giữ nam châm ở vị trí nhưng không ngăn cản công cụ nhặt bắt giữ nó.

Cuối cùng, dán một hoặc hai nam châm vào đầu của công cụ nhặt. Xem phần dưới đây về quy ước bắc/nam.

Dán các bộ phận lại với nhau

"Ý định thiết kế" là các khối sẽ căn chỉnh các bộ phận, nhưng keo chỉ được đặt trên các bề mặt ngang giữa các khối. Tôi không muốn mạo hiểm để keo CA dính vào các bức tường của khối trước khi tôi có thể ghép chặt các bộ phận lại với nhau.

Hãy cẩn thận không để keo bị ép vào kênh trượt. Nó hoạt động tốt nhất khi được lắp ráp với phần trên bị lật ngược vì công cụ trượt có thể được đặt vào kênh, sau đó phần dưới được dán và thiết lập.

Ghi chú thiết kế

Mục tiêu thiết kế

Tôi muốn một cái gì đó cho phép tôi nhặt một nam châm riêng lẻ mà không cần phải vật lộn quá sức để tách nó ra khỏi những cái khác mà tôi không còn chắc chắn bên nào là bắc hay nam.

Tôi cũng muốn một sự phân biệt bắc/nam rõ ràng bằng đỏ/xanh, điều này sẽ làm cho việc lắp đặt nam châm trở nên gần như không thể sai sót.

Quy ước Bắc/Nam

Cách tiếp cận của tôi là lấy một đoạn chỉ và bốn nam châm 6x2. (Tôi tình cờ có hai nam châm mà mỗi cái đã quá gần nhau khi có keo CA trên chúng.) Sau đó, tôi đặt chúng lại với nhau trong khi đầu của đoạn chỉ nằm giữa chúng để chúng có thể giữ chặt đoạn chỉ và tôi có thể tránh việc phải cố gắng buộc bất kỳ nút nào. Sau đó, tôi treo các nam châm từ đoạn chỉ. Khi chúng ổn định, một mặt luôn chỉ về phía bắc trong khi mặt kia chỉ về phía nam. Mặt chỉ về phía bắc đã được tô bằng bút đánh dấu vĩnh viễn màu đỏ, mặt kia được tô màu xanh.

Quy ước của tôi là nếu tôi đặt một nam châm với công cụ màu đỏ, nó sẽ kết thúc với mặt đỏ lộ ra và mặt xanh sẽ được dán xuống. Vào thời điểm đó, tôi chỉ cần nhớ sử dụng công cụ Blue cho Baseplates. Công cụ màu đỏ dùng cho các mô-đun.

Chi tiết tham số hóa

Mọi thứ được thiết lập trong bảng tham số/biến - có lẽ là quá nhiều thứ - gần 60 tham số.

Ý định của tôi là các tham số kích thước nam châm sẽ được đặt theo kích thước được đo bằng thước cặp. Có các kích thước lỏng lẻo liên quan cho phép bù đắp để tính đến việc co rút nhiệt của vật liệu và những đặc điểm riêng của máy in.
