Bảng điều khiển gắn kết hiển thị 7 hoặc 14 đoạn của Ada...

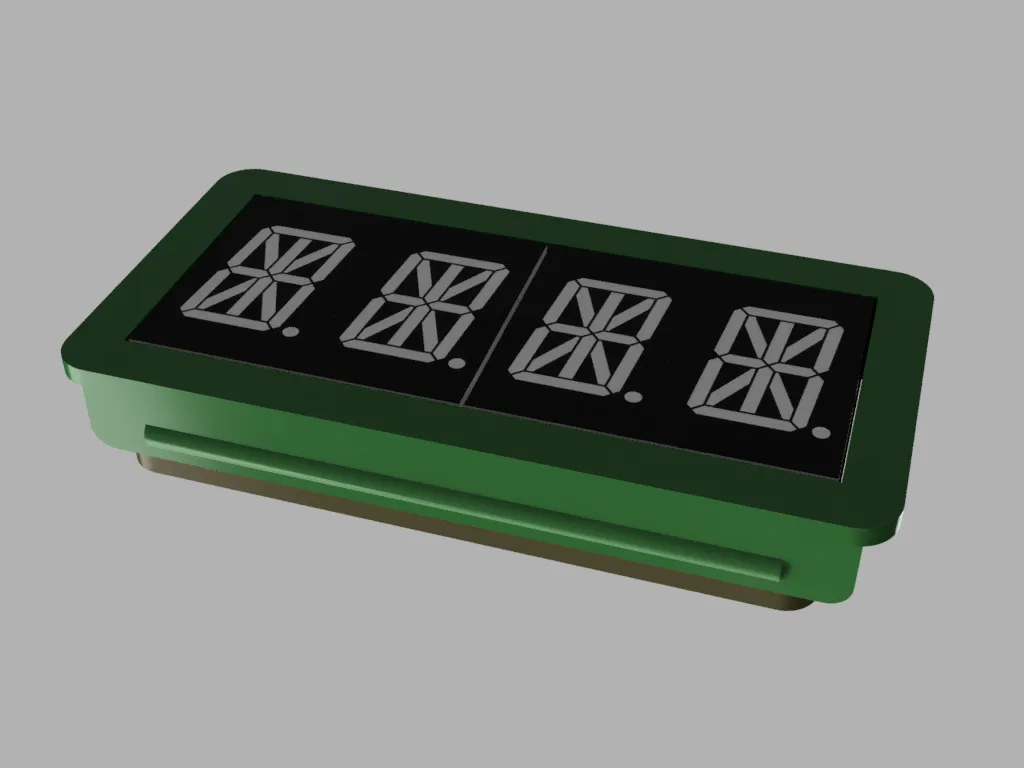

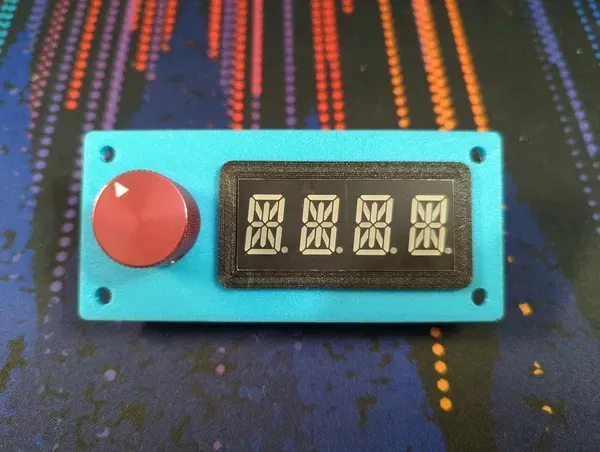

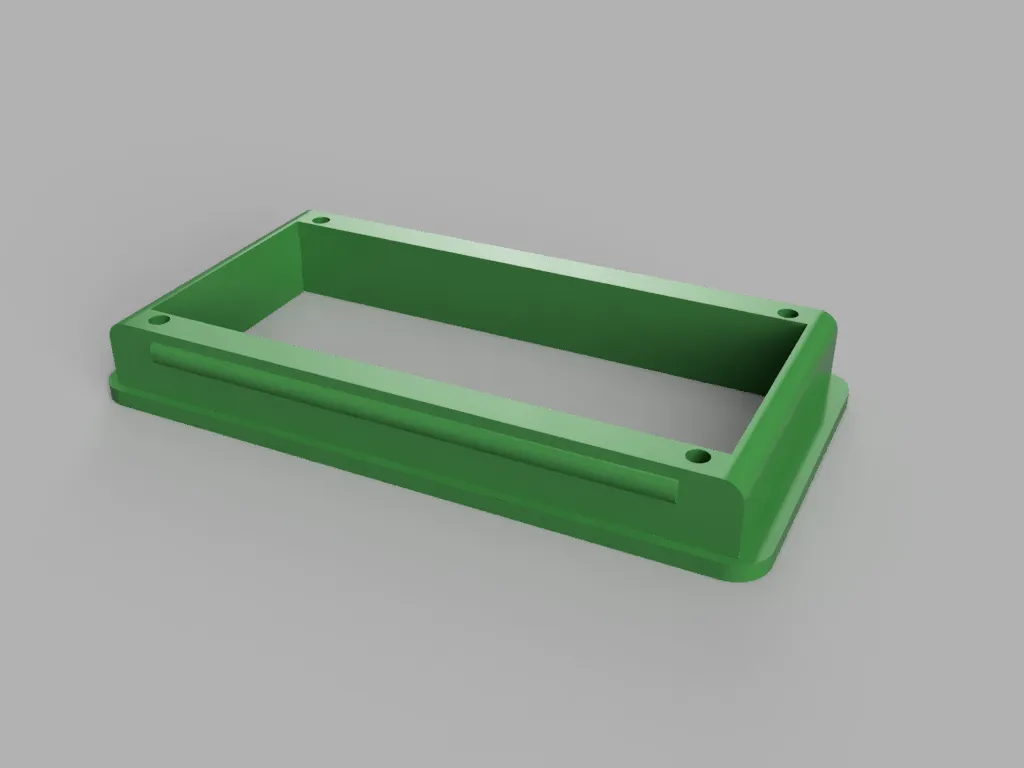

Giải pháp lắp đặt bảng điều khiển cho màn hình 7 đoạn hoặc 14 đoạn của Adafruit với ba lô HT16K33. Bộ lắp đặt gắn vào vị trí và giữ chắc chắn nhờ vào các phần nhô ra ở cạnh dài.

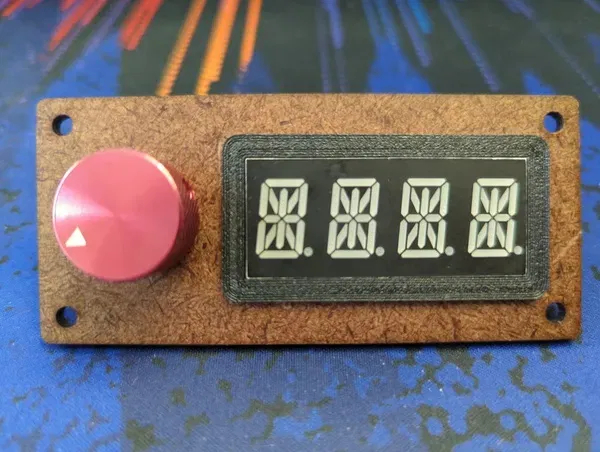

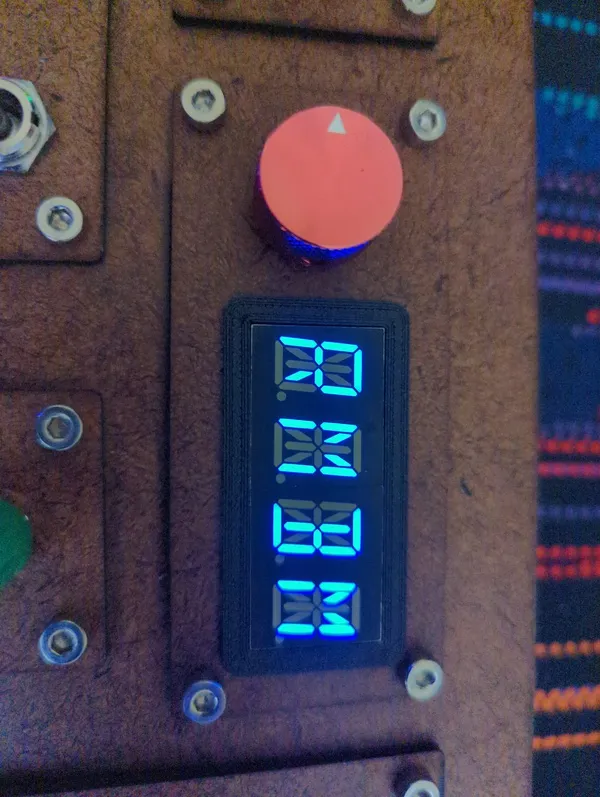

Điều này ban đầu được thiết kế cho một dự án mà tôi đang thực hiện sử dụng bảng cứng 3.18 mm được cắt bằng CNC. Nếu bạn muốn sử dụng nó với các độ dày bảng khác nhau, có một tệp thiết kế tham số đính kèm với tham số độ dày bảng. Bạn cũng có thể liên hệ với tôi và tôi có thể tạo và tải lên các tệp cho các độ dày bảng theo yêu cầu.

Yêu cầu về bảng

Lỗ cắt: 55.5 mm x 28.5 mm

Độ dày vật liệu: 3.18 mm (0.125 inches)

Do có bìa, lỗ cắt có thể lớn hơn một chút và bộ lắp đặt vẫn sẽ che lỗ cắt nhưng có một chút dung sai. Nếu bạn cần thêm khoảng trống hoặc thích một viền lớn hơn, có phiên bản viền 8mm trong các tệp.

Đinh vít

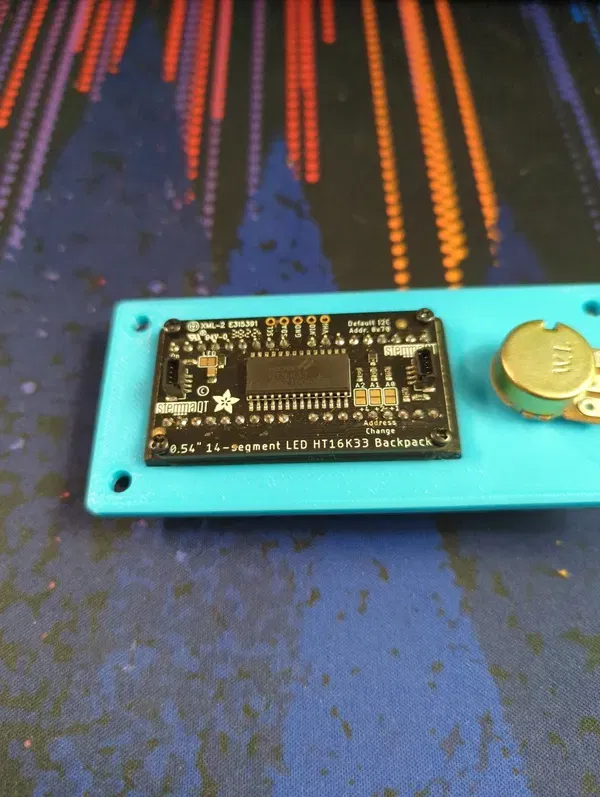

Ba lô HT16K33 sử dụng lỗ vít M2. Sau khi in, tùy thuộc vào máy in của bạn, lỗ vít có thể chặt nhưng tôi đã có thể dễ dàng mở rộng chúng bằng cách chọc một tuốc-nơ-vít nhỏ hoặc nhíp vào. Tôi thấy rằng chiều dài vít 4mm - 6mm là tốt nhất để sử dụng.

In ấn

Các mô hình được hiển thị đã được in bằng PLA với độ cao lớp 0.2mm, 2 lớp tường, 6 lớp trên và dưới, và 15% độ đầy (lưới)

Liên kết đến các màn hình: 14-segment hoặc 7-segment
