Bộ chuyển đổi đèn báo trước và sau cho CBR300R

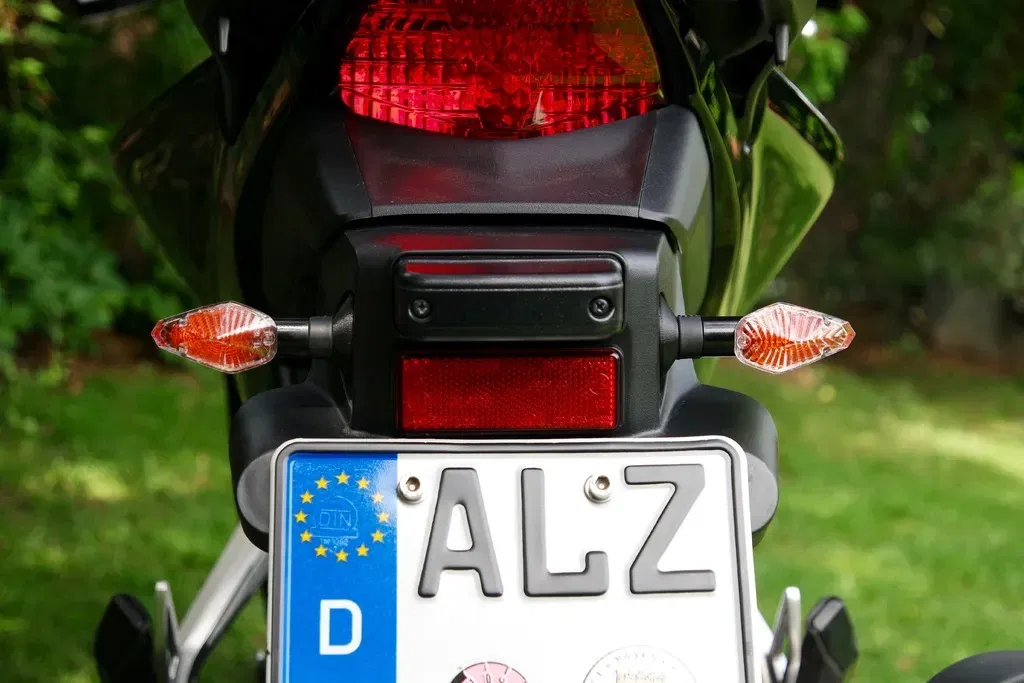

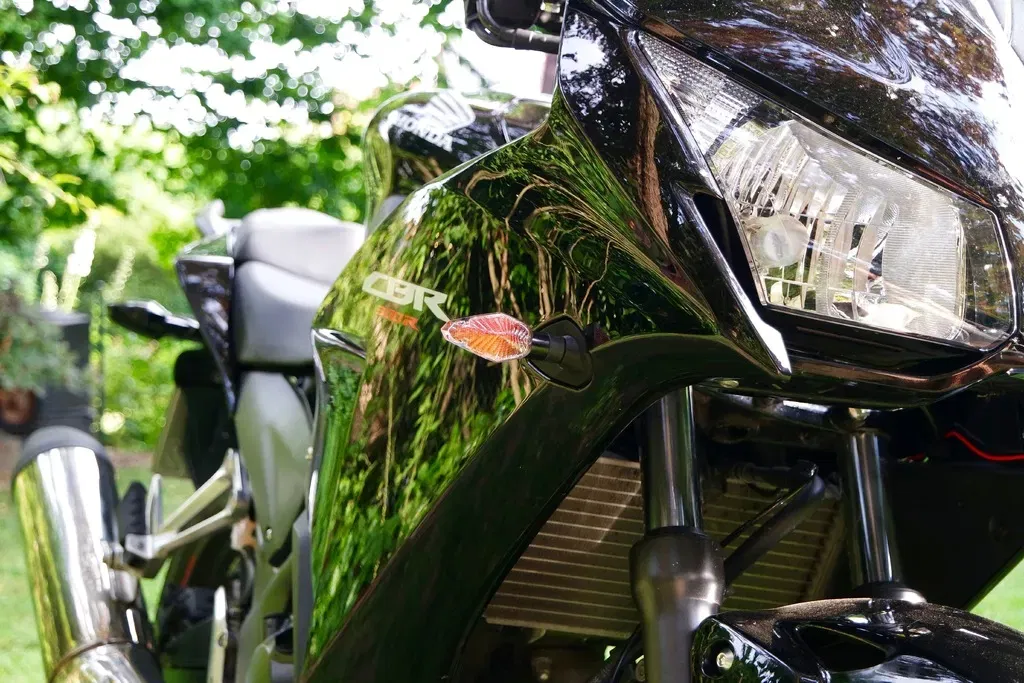

Với sở thích của tôi, đèn báo của CBR quá to, vì vậy tôi đã thay thế chúng bằng một số Barracuda Mini Vipers. Nhưng thực sự thì điều này dễ nói hơn làm, với thực tế là không có bộ chuyển đổi đèn nào có sẵn mà không để lại một lỗ lớn trong bộ quây. – Đã đến lúc khởi động A8. :)

Như đã đề cập ở trên, các bộ chuyển đổi được thiết kế để phù hợp với Barracuda Mini Vipers, có ren rộng 8mm và dài khoảng 19mm với bước ren 1.25mm. Đường kính của cánh tay đèn báo là 16mm. Bất kỳ đèn báo nào có kích thước này đều nên lắp vừa ngay lập tức.

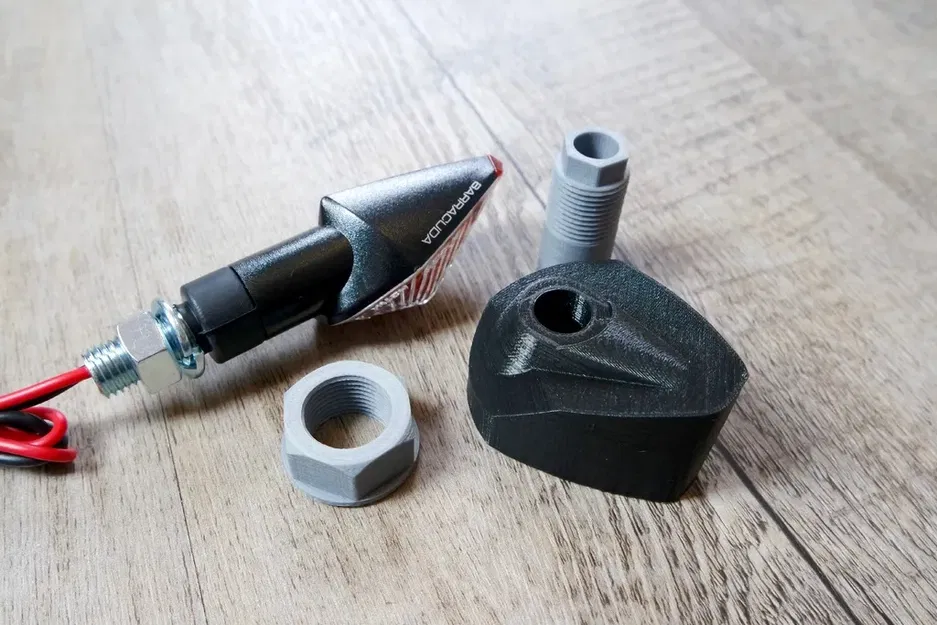

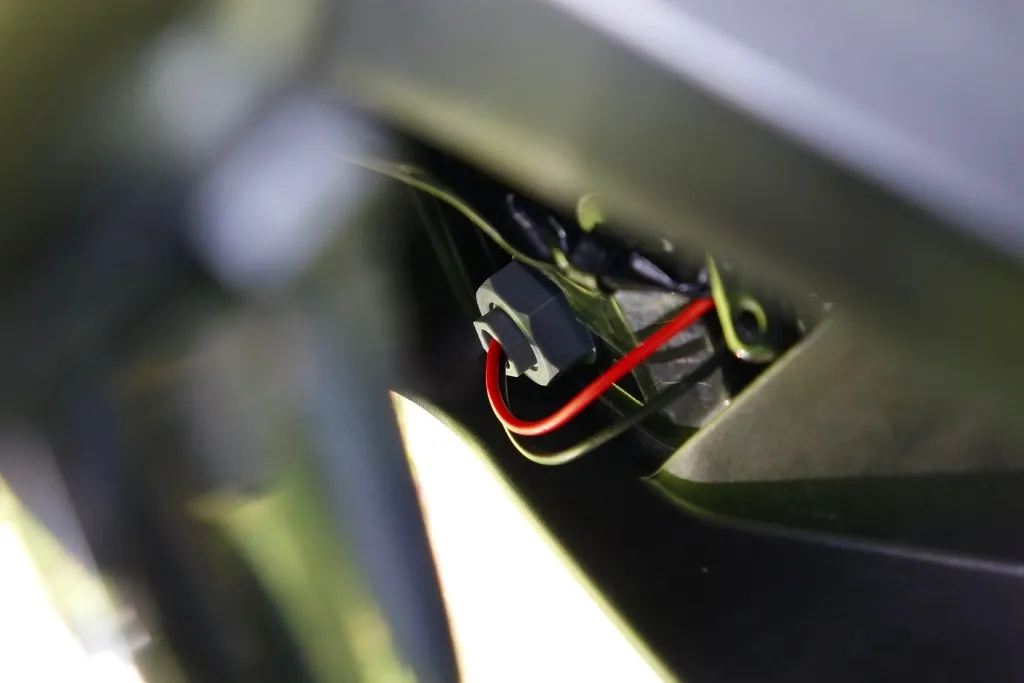

Tôi đã sử dụng [máy phát đinh và đai ốc] (https://www.thingiverse.com/thing:193647) tuyệt vời của mike_mattala để tạo ra các bộ phận có ren. Đinh vít bao gồm hai phần: một phần có ren trong (bước: 1.25mm, phù hợp với đèn báo của tôi), phần còn lại có ren ngoài (bước: 1.25mm). Toàn bộ lắp ráp được hoàn thành bằng một đai ốc (bước: 1.25mm, phù hợp với đinh vít) mà tôi chỉ thêm một vòng đệm cố định.

Cài đặt In

Máy in:

Anet A8

Bệ in:

Không quan trọng

Hỗ trợ:

Có

Độ phân giải:

0.10mm

Tỉ lệ lấp đầy:

20% (bộ chuyển đổi) 100% (đai ốc và đinh vít)

Ghi chú:

Chỉ bộ chuyển đổi cần được in với hỗ trợ.

Cách tôi thiết kế điều này

Bước 1 (trước):

Gỡ bỏ một trong các đèn báo của nhà máy

Bước 2 (trước):

Trượt một mảnh giấy vào bộ quây và phác họa hình dạng của lỗ/đèn báo

Bước 3 (trước):

Quét mảnh giấy đó và tạo ra một đồ họa vector trong Affinity Designer

Bước 4 (trước):

Nhập đồ họa vector vào Blender và đùn nó vào chiều ba

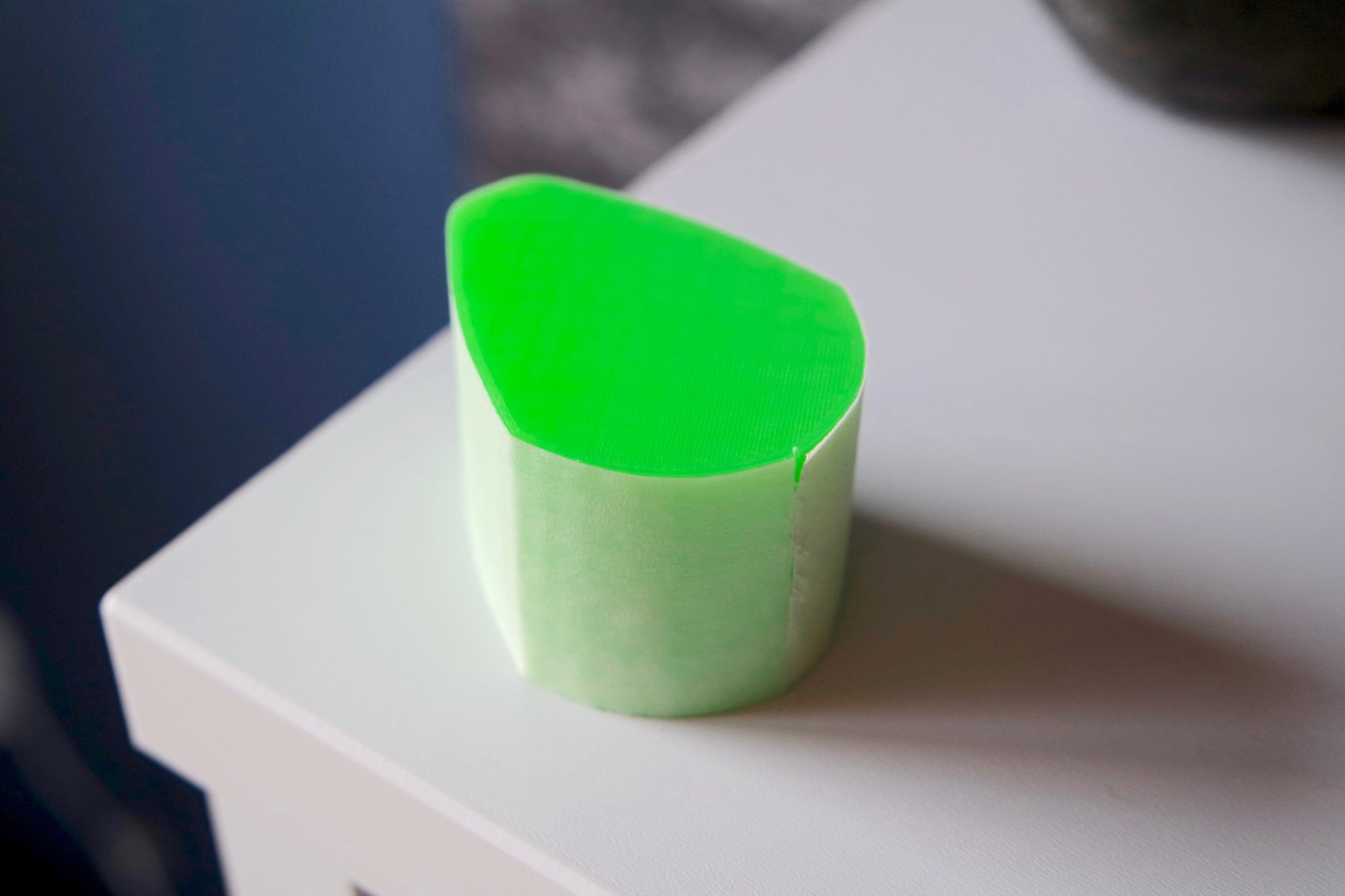

Bước 5 (trước):

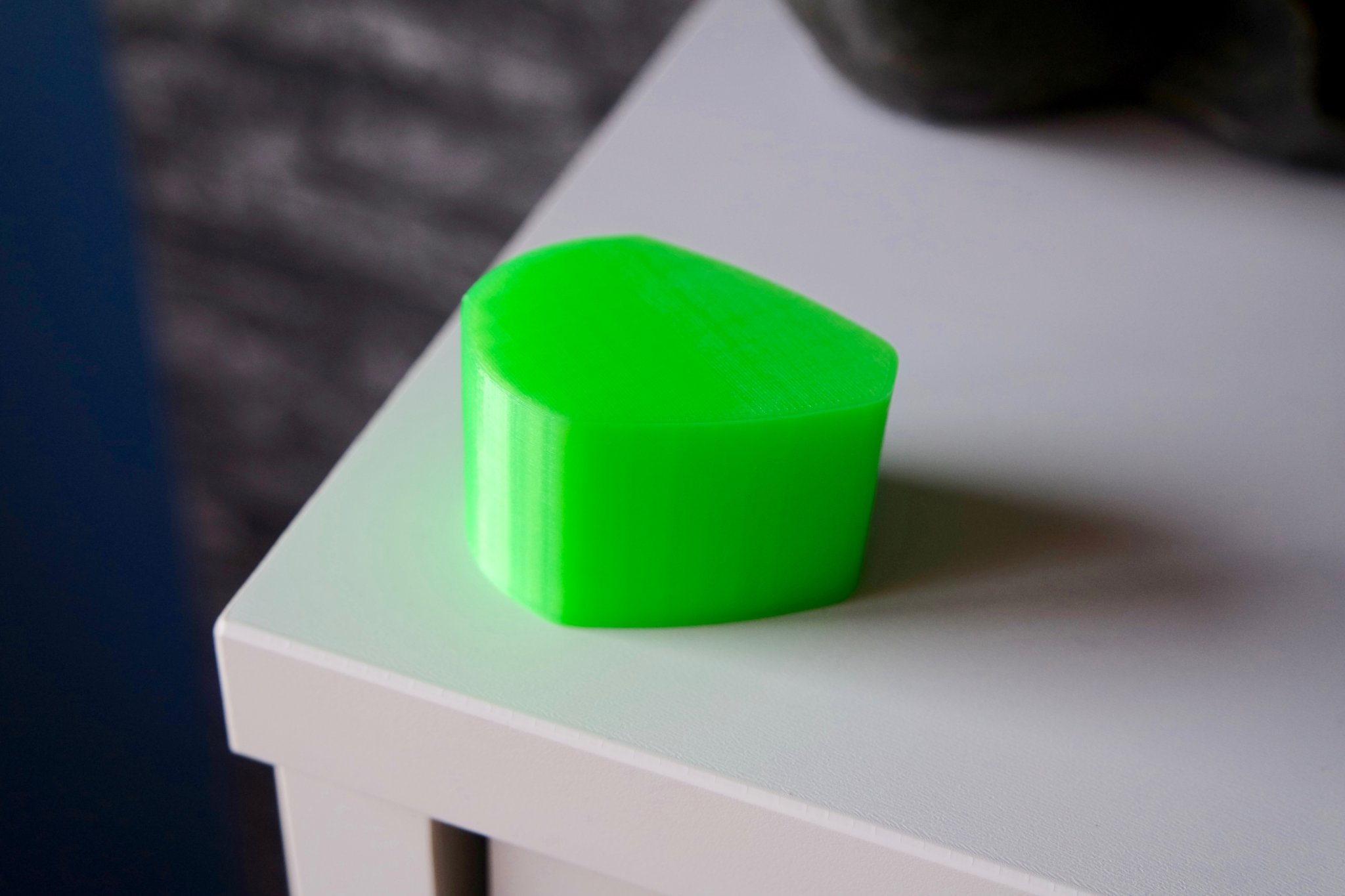

In phần đùn đó

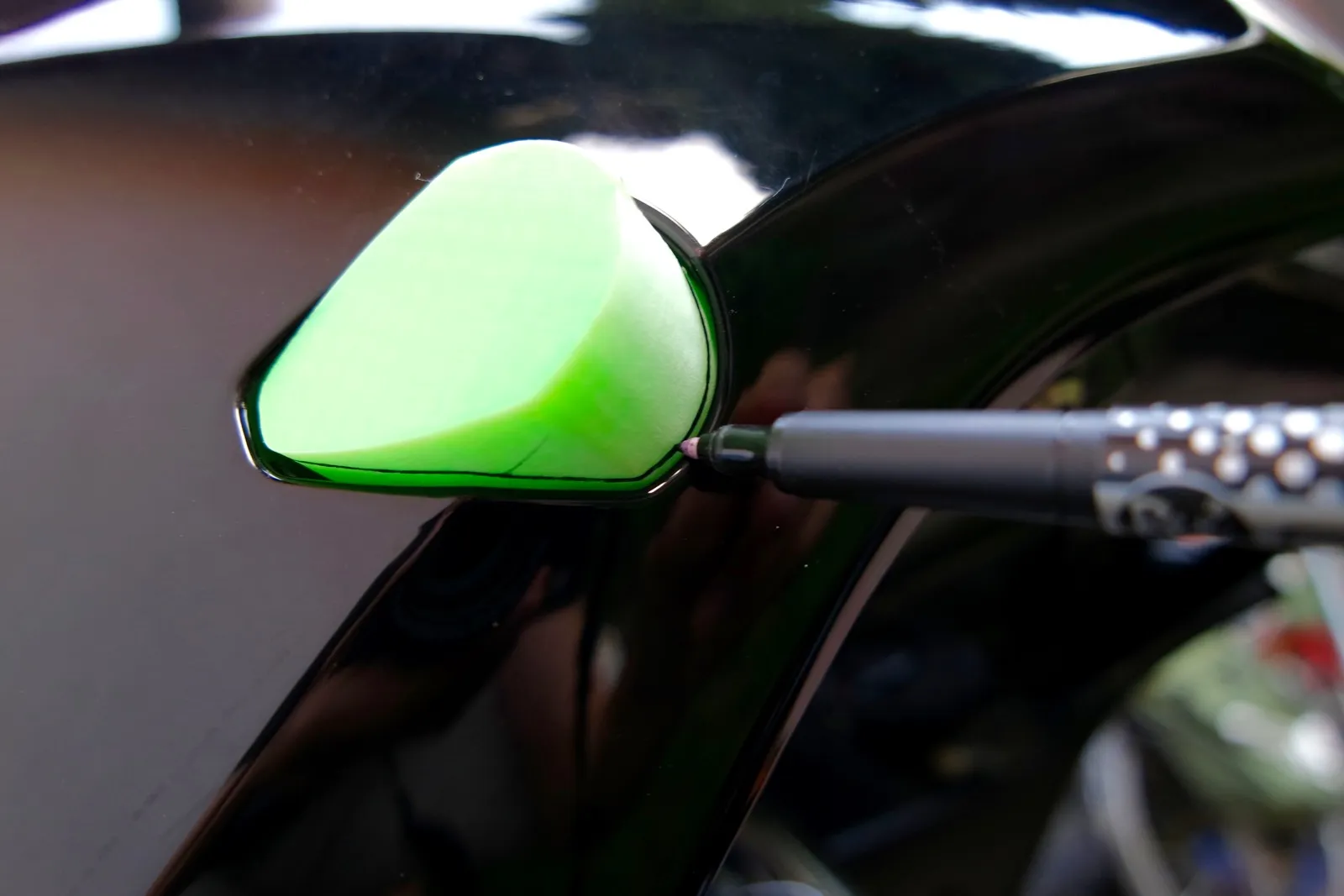

Bước 6 (trước):

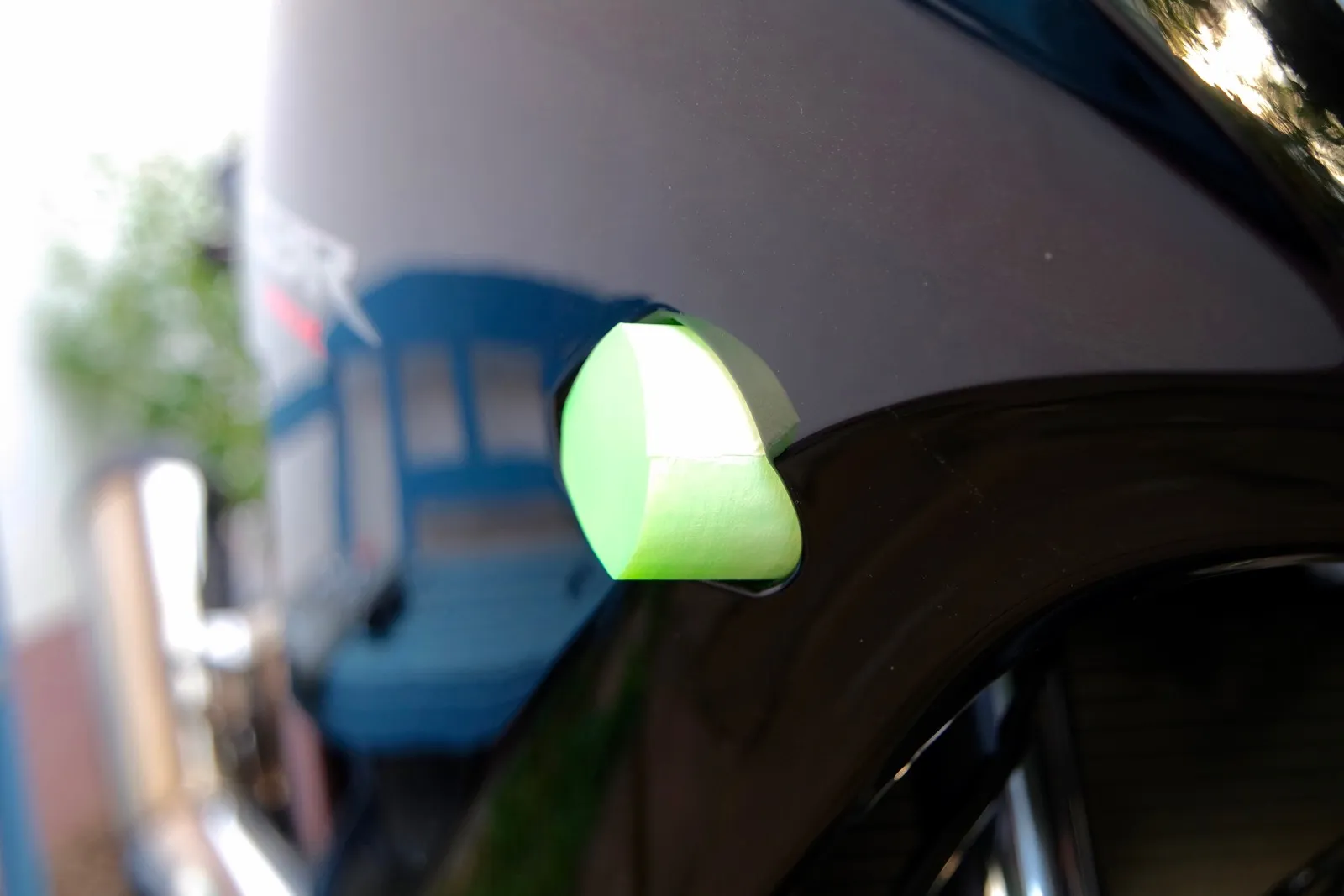

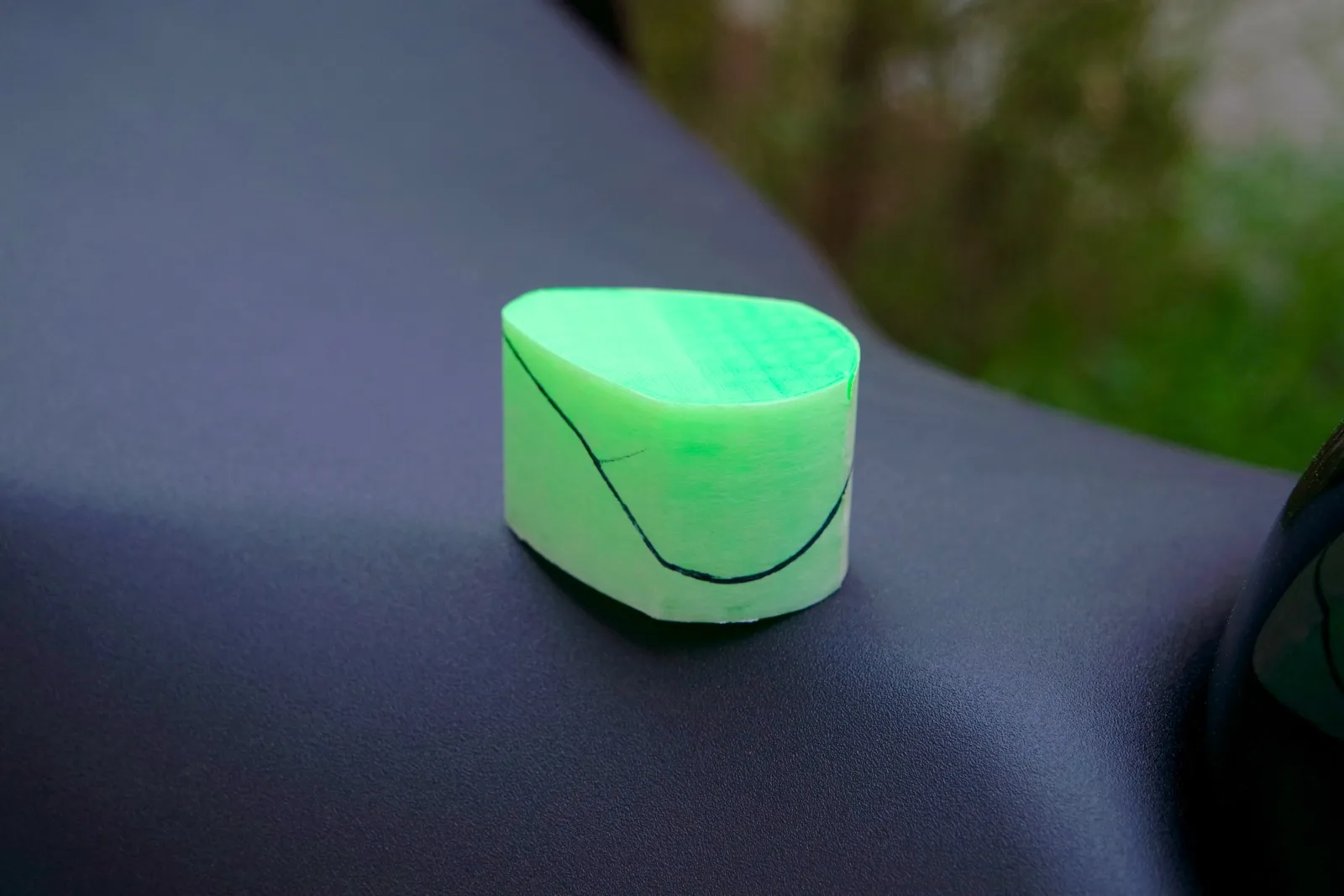

Quấn băng dính quanh nó, chèn vào bộ quây và phác họa hình dạng của bộ quây

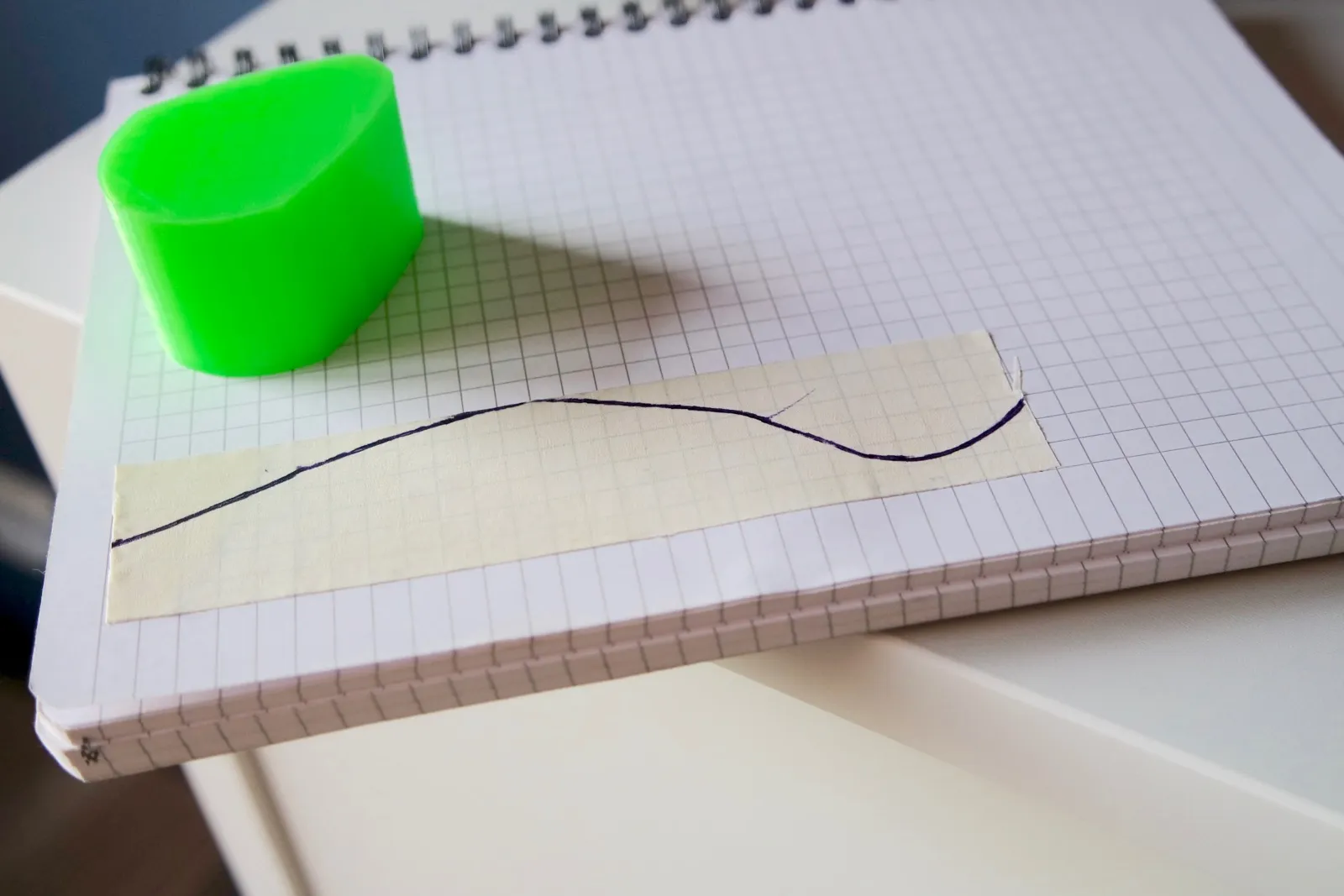

Bước 7 (trước):

Gỡ băng dính khỏi phần đùn và quét nó

Bước 8 (trước):

Dọn dẹp bản quét và sử dụng nó làm kết cấu trong Blender

Bước 9 (trước):

Vẫn trong Blender, tôi cắt mô hình theo hình dạng của bộ quây

Bước 10 (mặt trước):

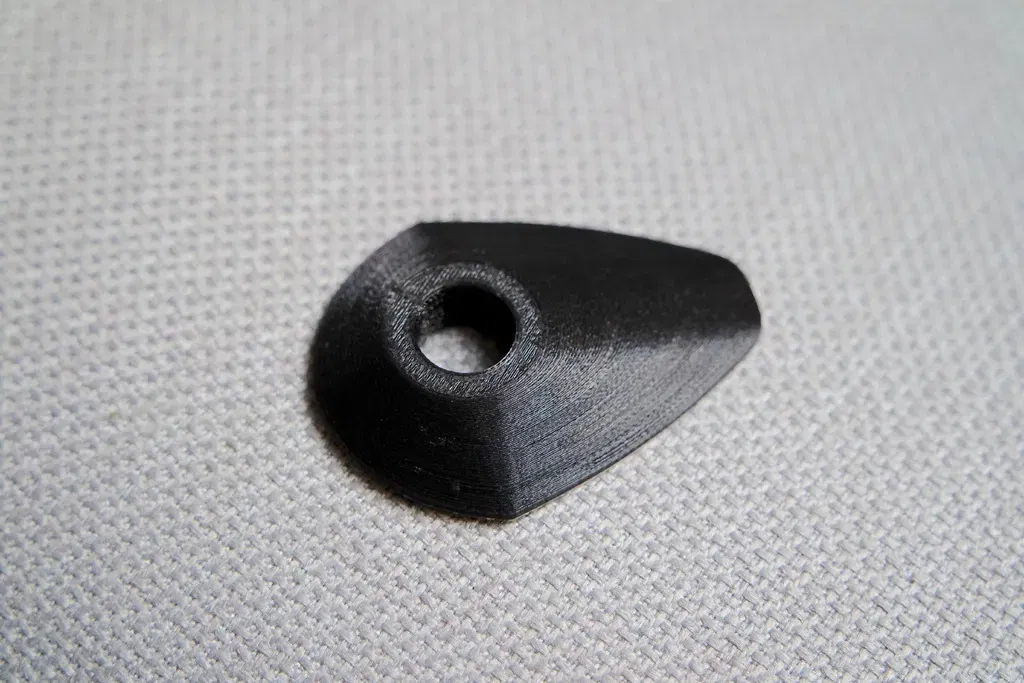

Đã thêm lỗ cho đèn báo và thêm một số chi tiết trong openSCAD

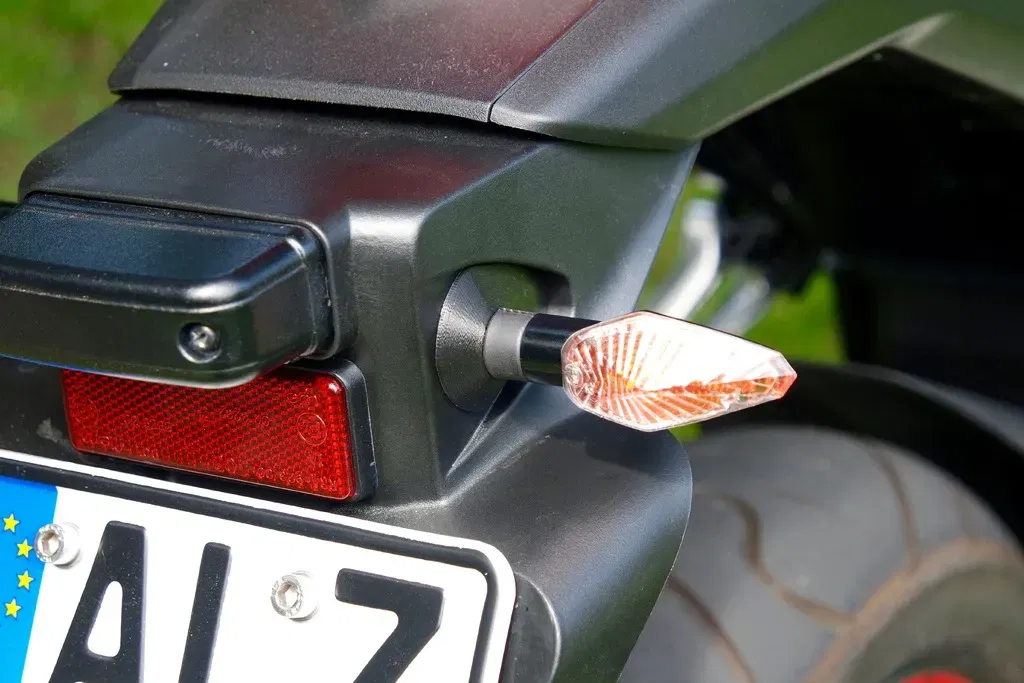

Bước 1 (mặt sau)

Đã sử dụng hình dạng cơ bản và tạo ra bộ chuyển đổi trong openSCAD :)
